Замена карбюратора своими руками

Тест на работоспособность

Проверить качественную настройку карба, возможно при помощи нескольких небольших тестов. Предстоит сделать следующее:

дать поработать двигателю и понаблюдать за стабильностью холостого хода;
выкрутить свечи и проверить есть ли нагар на электродах (белый или серый налёт подсказывают о работе на бедной смеси, чёрный на богатой);
проверить динамику машины в движении, меняя скоростные режимы.

Сделав настройку карбюратора по инструкции, двигатель должен работать на холостом ходу исправно и без перебоев. Если таковые дефекты имеют место, значит есть проблемы в других системах. При недостаточном опыте, лучше обратиться к мастеру для диагностики.

В случае успешного ремонта и настройки карбюратора, не лишним будет определить расход топлива. Для этого, следует залить небольшое количество бензина в опустевший бак и зафиксировать километраж на одометре. Приемлемый расход должен составить 1 литр на 12 км по городу, и в пределах 14 км по трассе.

После небольших поездок следует снова выкрутить свечи и проверить нагар на электродах. Если имеется черный нагар и бензин израсходован в большем количестве, значит надо убавить качество смеси, закрутив винт на 1 – 1,5 оборота. Вместе с этим отрегулировать холостой ход винтом количества. После этой операции, следует заново проверить расход топлива на ходу.

Для справки! Если цвет нагара на электродах свечей белый или серый и вам подходит размеренный стиль вождения, то карб можно не перенастраивать. В таком случае автомобиль будет экономить около 1 литра бензина на 100 км. Если вам нужна динамика, то открутите винт качества на 1 оборот и настройте холостой ход винтом количества смеси.

Выполнение работы своими руками

Врезка: Важно: Условно все модернизации можно разделить на глобальные доработки и переделки, а также доводку и подгонку. Некоторые работы позволяют повысить эксплуатационные качества устройства: расточка, сглаживание углов, шлифовка поверхности и так далее.

К особенностям проведения работы по модернизации карбюратора можно отнести нижеприведенные моменты:

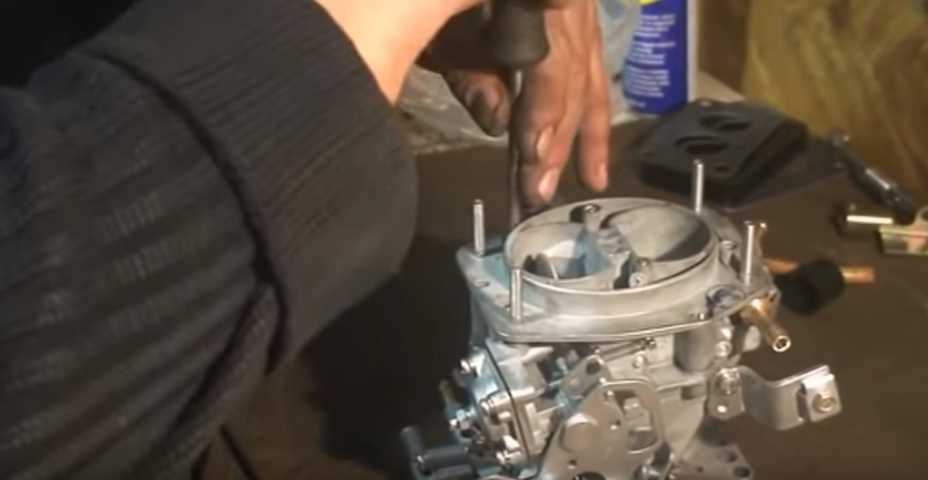

1. Для начала следует демонтаж карбюратора. Конструкция довольно проста, поэтому много времени процесс не займет. Для разборки понадобятся простые инструменты.2. Следующим шагом можно назвать деление конструкции на две половины: для этого выполняется отделение верхней части от нижней. Для того чтобы существенно повысить эффективность конструкции следует провести промывку конструкции при помощи специальной жидкости. Также довольно часто чистка проводится при помощи сжатого воздуха. При подаче воздуха под высоким давлением происходит чистка внутренней поверхности.3

При осмотре конструкции карбюратора можно сразу обратить внимание на то, что винты, используемые при сборке конструкции, сильно выступают. Этот момент определяет существенное повышение сопротивления

Именно сопротивление воздуха становится причиной снижения мощности. При помощи напильника и шкурки можно провести сглаживание всех винтов, что станет причиной снижения сопротивления, а значит повышается КПД и мощность двигателя.

4. Следует провести демонтаж оси и воздушной заслонки. Для того чтобы существенно улучшить работу карбюратора следует провести затачивание заслонки.5. После завершения вышеприведенной работы можно перейти к нижней части конструкции. Разобрать нижнюю часть можно также, как и верхнюю.6. Далее достаются дроссельные заслонки вместе с осями для их более тщательной чистки и доработки.7. При помощи напильника с мелким зерном можно провести закругление осей. Только в случае, когда шляпки спрятаны внутри осей, можно избежать излишнего сопротивления. Решить рассматриваемую проблему можно путем использования винтов, которые имеют конусные шляпки. Шляпки можно достаточно быстро утопить путем использования дрели соответствующего диаметра.8. Выполнив вышеприведенную работу можно провести сбор конструкции.9

При сборке следует обратить внимание на то, что в малых диффузорах есть погрешность отливки корпуса. Для того чтобы также существенно снизить сопротивление, ножки малого диффузора изменяются так, чтобы они напоминали крылья

Как показывают результаты проведенных исследований, именно подобная форма обладает большей арэдинамичностью, то есть сопротивление снижается до нуля.10. Следует уделить внимание и на конструкцию ускорительного насоса. Проводимые эксперименты указывают на то, что идеальной конструкцией является сочетание двух трубок и двух камер. Достаточно важным моментом является то, что от правильности выставленных зазоров зависит эффективность работы всей конструкции.11. Кулачок привода, из-за конструкционных особенностей, рекомендуется изменить полностью.

Вышеприведенные изменения позволяют существенно усовершенствовать конструкцию. ВАЗ 2108 тюнинг карбюратора проводится довольно часто.

Таблица

Двигатель	1.3л, 8-кл.	1.5л, 8-кл.	1.5л, 8-кл.
Топливо	АИ-92	АИ-92	АИ-95
Расход топлива в городском цикле, л/100км	—	8,7	9,9
Максимальная скорость, км/ч	148	154	155
Разгон до 100 км/ч, с	16	14	13

Прочистка карбюратора «восьмерки» без его разборки

Если двигатель вашей «ласточки» начинает троить, «кушает» много бензина, либо вы ощущаете рывки и провалы при езде и запуске мотора, имеет смысл выполнить прочистку карбюратора, так как обычно именно его загрязнение становится причиной всех указанных неприятностей. Прочистка по всем правилам предполагает демонтаж карбюратора и его разборку, что, конечно же, подходит далеко не всем автолюбителям. Для «ленивых» водителей и был придуман другой, более быстрый и вполне эффективный способ прочистки, который предполагает использование специального аэрозоля.

Такие аэрозоли разных производителей (Kleen-Flo, MANNOL, ABRO и др.) содержат особые соединения, которые великолепно справляются с загрязнениями в карбюраторе. Применять их очень просто, необходимо:

демонтировать крышку воздушного фильтра;
вывернуть держатель-заглушку на карбюраторе или электромагнитный клапан;
при помощи трубки-насадки обработать аэрозолем каналы жиклеров, обе камеры, дроссельную и воздушную заслонку и все остальные механизмы;
произвести распыление жидкости из баллончика на внешние части карбюратора.

После нанесения состава желательно передохнуть несколько минут. За это время очиститель сможет размягчить и качественно разъесть все загрязнения. Затем следует запустить мотор ВАЗ 2108, вытянуть на себя рычаг «подсоса» и подать очиститель в воздушные каналы и камеры карбюратора. Подобную операцию можно осуществить пару раз. После такой простой очистки вы сами увидите, насколько «бодрее» стала ваша «восьмерка».

Карбюратор ВАЗ 2109: как он устроен?

Все ВАЗовские «восьмерки» и «девятки» оборудовались автомобильными карбюраторами отечественного производства «Солекс», которые относят к агрегатам эмульсионного типа.

В нем есть:

дозирующие главные системы в количестве двух штук;
механизм холостого хода и переходная система первой камеры, снабженная запорным электромагнитным клапаном;
пусковое диафрагменное устройство;
переходной механизм второй камеры;
ускорительный диафрагменный насос;
экономайзер режимов мощностей;
эконостат.

Также в рассматриваемом нами автомобильном карбюраторе предусмотрен экономайзер холостого хода, который запускается принудительно. Состоит он из:

выключателя винта, который предназначен для регулировки объема смеси холостого хода;
блока управления (электронного);
запорного клапана;
комплекта проводов, соединяющих все указанные элементы системы.

Установка карбюратора производится при помощи четырех шпилек на впускную трубу. Крепят его гайками. Открытие дроссельных заслонок осуществляется при помощи педали, находящейся в салоне авто. К ее верхней части крепится трос в специальной оболочке, который позволяет управлять заслонками.

Как отрегулировать карбюратор ВАЗ 2108 своими руками

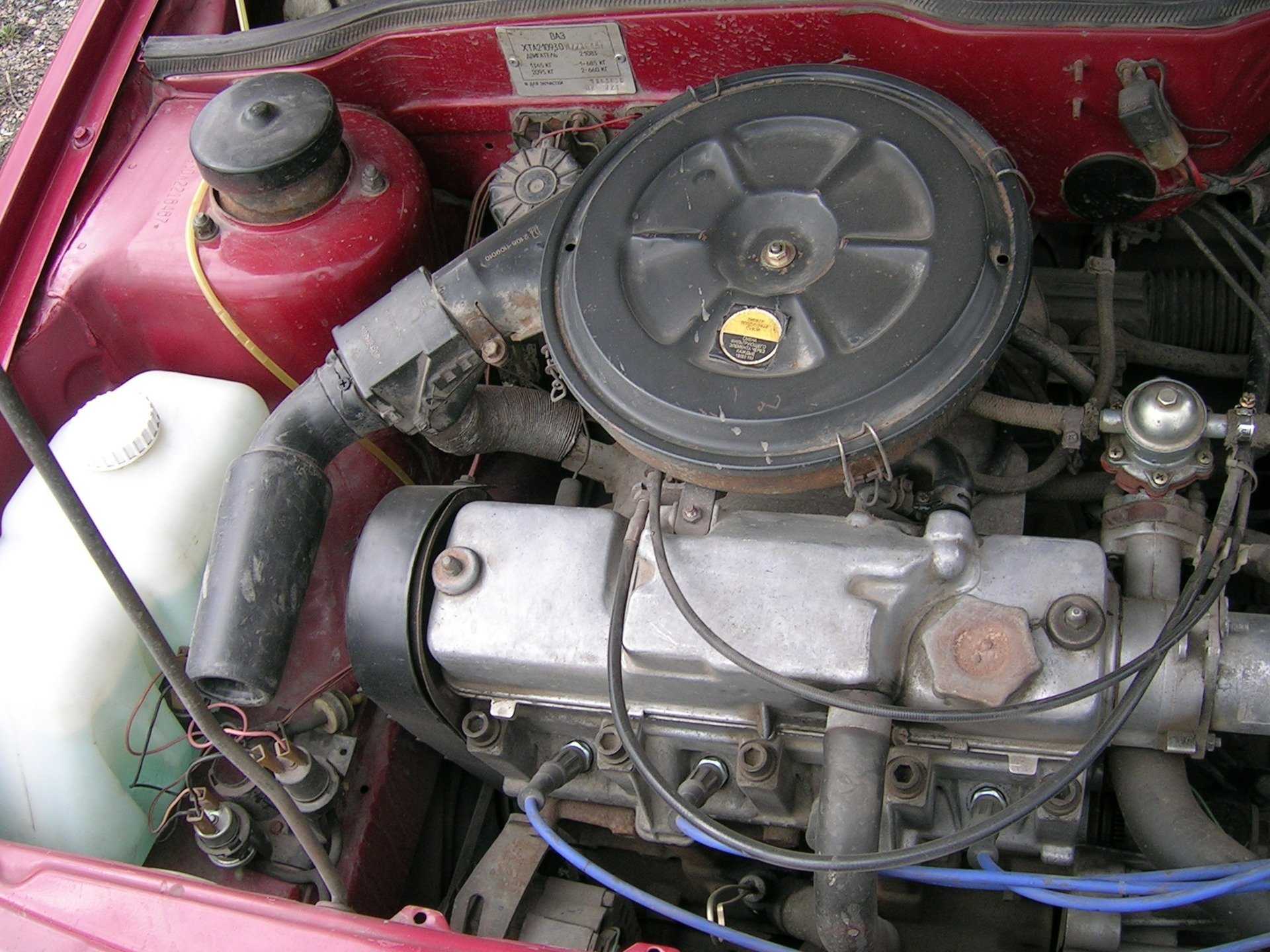

Открывается капот автомобиля, с поверхности карбюратора удаляются все загрязнения, снимается воздушный фильтр.
После очистки проверяется натяжение троса дроссельной заслонки. Натяжение не должно быть слишком сильным. Вместе с тем провисания тоже наблюдаться не должно. Для регулировки натяжения гайка наконечника, находящаяся на защитной рубашке троса, зажимается рожковым ключом на 13, а контргайка при этом ослабляется другим ключом.
После ослабления троса устанавливается нужное расстояние между наконечником и гайкой. Правило таково: когда педаль газа не нажимается, заслонка полностью закрывается. Когда педаль полностью нажимается — заслонка полностью открывается.
После выставления нужного расстояния контргайка затягивается, длина троса заслонки надёжно фиксируется.
Теперь проверяется длина свободного хода тяги воздушной заслонки. Когда рукоятка привода нажимается полностью, заслонка находится в положении «открыто». Если этого не наблюдается, требуется регулировка.
Болт, которым тяга крепится к рычагу, ослабляется рожковым ключом на 10.
Далее рычаг заслонки поворачивается, после чего рукоятка привода утапливается в корпус.
Трос тяги воздушной заслонки зажимается плоскогубцами, вытаскивается из защитной рубашки на необходимую длину, после чего крепёжный болт затягивается.
Рукоятка привода вытягивается, при этом контролируется угол закрытия воздушной заслонки. Если оказывается, что закрытие неполное, крепёжный болт снова отворачивается и защитная рубашка на тросе немного сдвигается. Эти манипуляции производятся до тех пор, пока закрытие заслонки при вытянутом рычаге привода не будет полным.
Теперь регулируется пусковое устройство карбюратора. Для этого рукоятка привода воздушной заслонки полностью вытягивается из корпуса.
Двигатель автомобиля запускается.
Заслонка с помощью отвёртки открывается приблизительно на треть.
После этого рожковым ключом на 7 подтягивается винт, регулирующий объём подаваемой топливной смеси. Он затягивается до тех пор, пока скорость вращения двигателя не достигнет 3300 об/мин (показания в ходе регулировки снимаются с помощью тахометра).
Как только вышеуказанная цифра достигнута, заслонка аккуратно закрывается, после чего начинается постепенное ослабление контргайки. Ослаблять её нужно до тех пор, пока скорость не достигнет 2900 об/мин.
Как только эта цифра достигается, гайка фиксируется, а воздушный фильтр ставится на место.
Для регулирования режима холостого хода количество оборотов коленвала доводится до максимума. Делается это с помощью винта, регулирующего качество топливной смеси.
Затем с помощью винта, регулирующего объём подаваемой смеси, количество оборотов коленвала снижается до тех пор, пока не достигается уровень, который превышает оптимальный уровень холостого хода на 100 об/мин.
После этого с помощью винта для регулировки качества смеси обороты коленвала вновь снижаются до нормального значения (оно указывается в инструкции по эксплуатации автомобиля). На этом регулировка холостого хода заканчивается.

Как работает инжектор

Любая модернизированная конструкция имеет особенности, сказывающиеся на преимущества и недостатки. Принцип работы инжекторной конфигурации состоит в постоянном контроле давления в рампе, подаче бензина точно к цилиндрам. Сигнал к форсунке подает блок управления, считывающий положение поршня от датчика положения коленчатого вала. Принцип действия построен взаимодействием многих датчиков, указывающий электронному датчику автомобиля на состояние узлов и агрегатов.

Основные особенности отмечаются перед тем, как переделать инжектор в карбюратор ваз 2109:

Выброс вредных веществ в окружающую среду существенно меньше, автомобиль не требуется настраивать, обслуживать перед техническим осмотром.
Максимальный крутящий момент выдается по достижению определенного количества оборотов, современные двигатели более высоко оборотистые, что позволяет экономить бензин при умеренной эксплуатации городским режимом.
Отсутствие механической тяги при холодном запуске ДВС позволяет облегчить пуск в зимний период. Прогревочные обороты регулируются компьютером.
При установке газового оборудования последнего поколения, лучше переделать ваз из карбюратора в инжектор ваз, чем подстроить под более старую установку.

Как и у всех деталей, имеются определенные недостатки точечной подачи бензина к цилиндрам, даже заводским исполнением. Неисправность форсунок, можно определить только при компьютерной диагностике, что потребует определенных финансовых затрат. Также замена подающего бензин элемента обойдется дороже, настройка под определенное октановое число позволяет добиться нужных результатов, но потребует вложений.

Что делать с повышенным расходом

Прежде чем плотно взяться за карбюратор, обязательно убедитесь в том, что другие системы исправны — свечи находятся в рабочем состоянии, высоковольтные провода не пробивают на массу, а в цилиндрах двигателя есть компрессия (минимальное значение для ВАЗ 2108 – 11 Бар). Выкрутите свечи и проверьте состояние электродов.

Наиболее неприятная проблема — увеличение расхода топлива, возникающая по таким причинам:

износилась диафрагма экономайзера;
засорён главный воздушный жиклёр или каналы внутри агрегата;
не держит игольчатый клапан, ограничивающий поступление горючего в поплавковую камеру;
были установлены жиклёры непонятного происхождения из ремкомплекта.

Чтобы проверить диафрагму, снимите корпус воздушного фильтра (крышка крепится 3 гайками под ключ 10 мм, корпус — 4 гайками на 8 мм). На левой стенке карбюратора по ходу движения авто найдите треугольную крышечку экономайзера, прикрученную на 3 винта, открутите их крестовой отвёрткой. Под ней и находится подпружиненная мембрана, которую нужно проверить и при необходимости заменить.

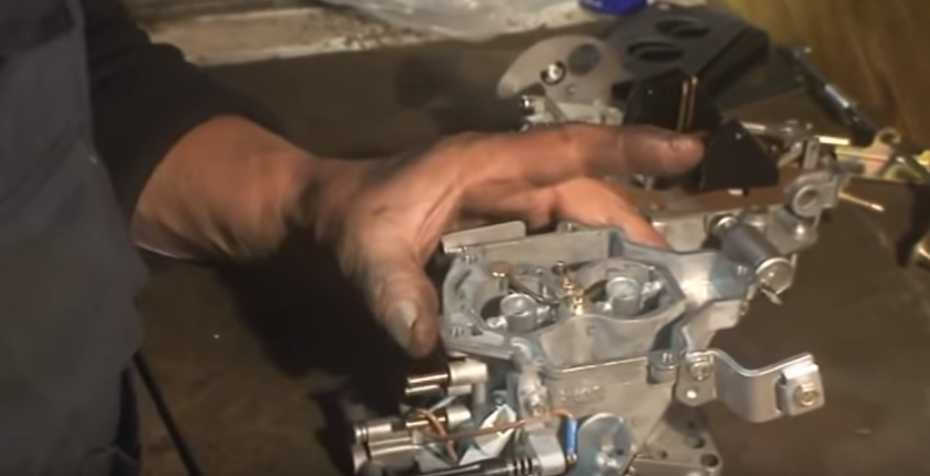

Для устранения остальных причин вам придётся снять верхнюю крышку «Солекса», отсоединив трос пускового устройства и открутив 5 винтов крепления крестообразной отвёрткой. Дальше действуйте по инструкции:

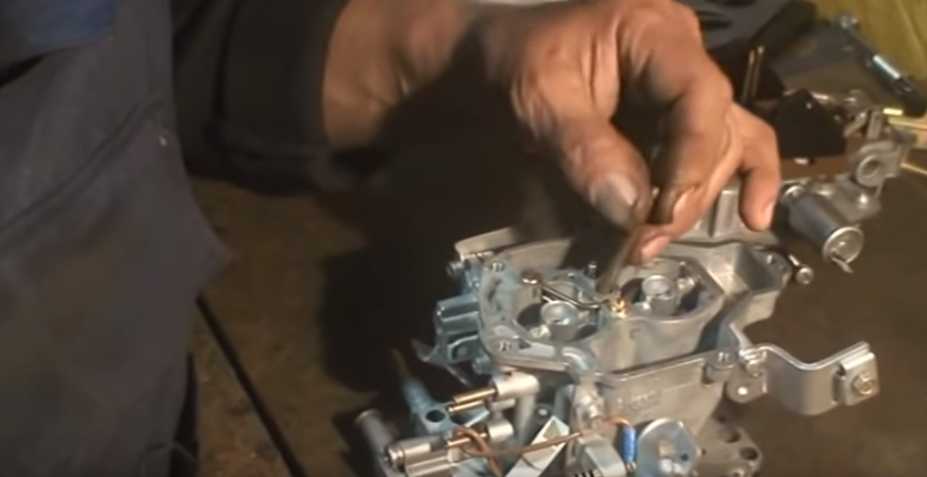

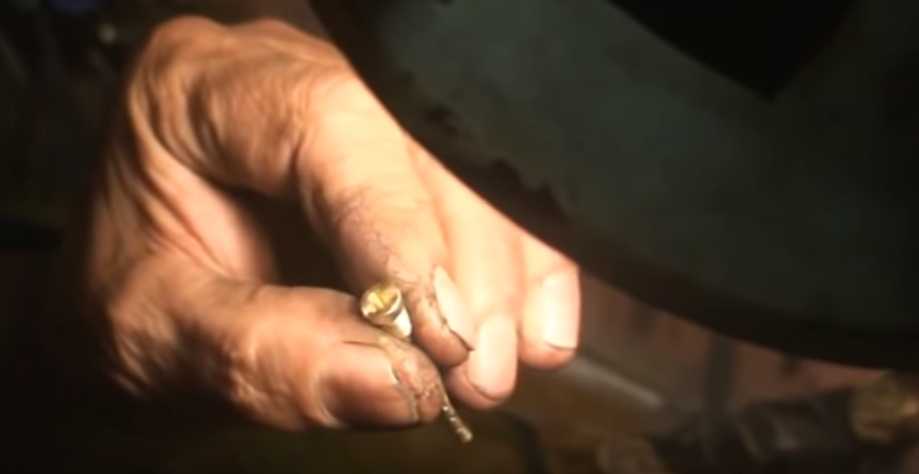

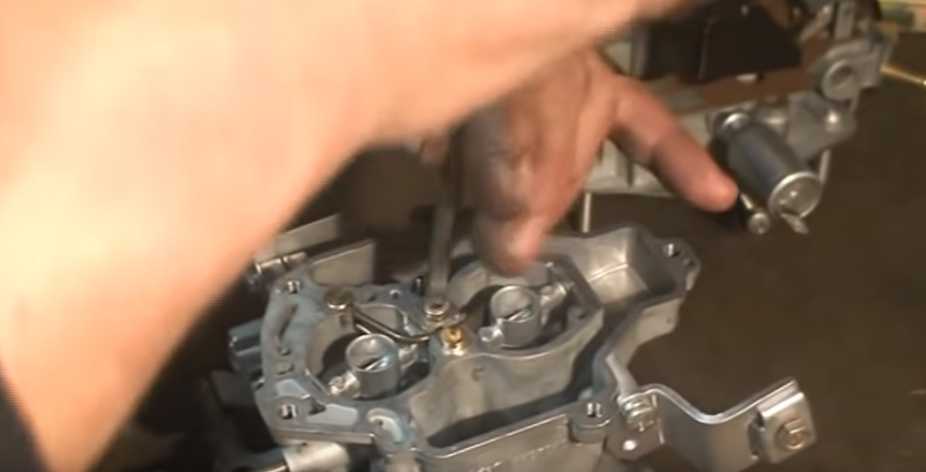

Выкрутите воздушные жиклёры, запомнив, где какой должен стоять. Под ними в колодцах прячутся жиклёры топливные, открутите их тонкой отвёрткой и вытащите зубочисткой. Хорошенько продуйте калиброванные отверстия.
Грушей отсосите бензин из поплавковой камеры вместе с грязью. Заполните все каналы и диффузоры средством из аэрозольного баллона, выдержите указанное на нём время и аккуратно продуйте карбюратор, не снимая с машины.
Возьмите снятую крышку агрегата, поверните её поплавками кверху и попробуйте подуть в патрубок подачи топлива, заткнув пальцем штуцер сброса давления. Если воздух проходит, замените игольчатый клапан, поскольку он так же беспрепятственно пропускает бензин.
Если перед увеличением расхода вы заменили все жиклёры, смело откручивайте их и выбрасывайте, а штатные верните на место.
Перед сборкой убедитесь, что поплавки не касаются стенок камеры, при необходимости аккуратно подогните.
Соберите «Солекс» в обратном порядке и приступайте к регулировке.

Кратко о ключевых компонентах карбюратора «восьмерки»

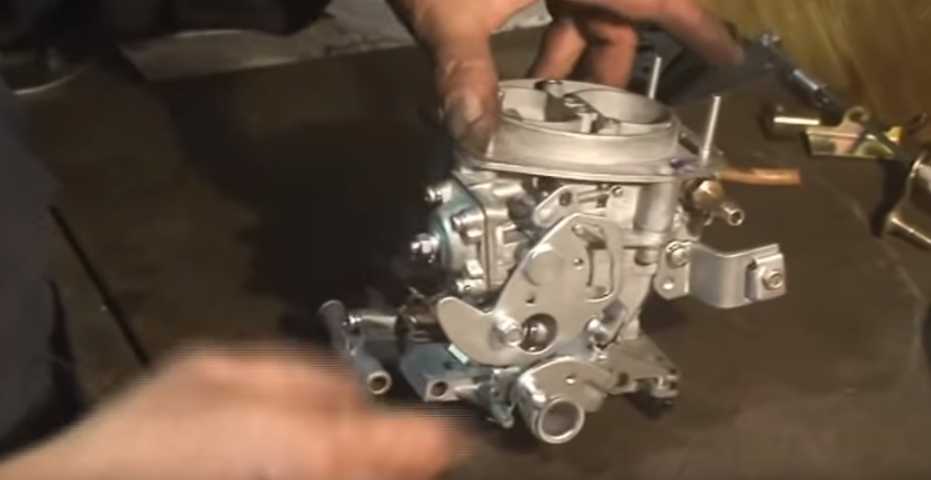

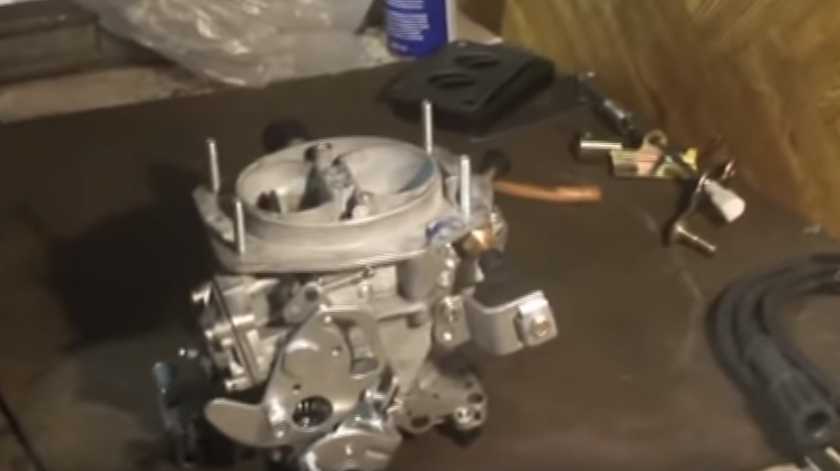

Карбюратор «Солекс 1107010», который стоит на Ладе 2108, является эмульсионным устройством с двумя камерами. Он имеет дроссельную заслонку с тросовым приводом (механика). В нижней камере карбюратора располагаются заслонки и поплавковое отделение. Также в ней имеется корпус со специальными диффузорами. В верхней камере предусмотрена крышка, накрывающая корпус, и топливные штуцеры. Эта крышка оснащена шпильками (они крепят воздушный фильтр) и фланцем.

В конструкции «Солекс 1107010» предусмотрено наличие ряда ключевых узлов:

ускорительный насос;
поплавковое устройство;
система управления дросселем;
принудительная система экономайзера холостого хода;
две камеры и их дозирующие механизмы;
пусковое устройство (управляется вручную);
эконостат;
система холостого хода.

Кроме того, в карбюраторе имеется множество других механизмов и отдельных деталей, которые обеспечивают его стабильную работу.

Важные моменты

Перед тем как регулировать карбюратор, рекомендуется провести его самоочистку. Для этого в бензобак заливается специальная жидкость для чистки карбюраторов, двигатель запускается и работает (объём заливаемой жидкости и время работы двигателя всегда указываются на ёмкости с чистящей жидкостью и зависят от конкретной марки). Иногда этой меры бывает достаточно, чтобы избавиться от вышеуказанных признаков неисправности карбюратора и обойтись без его тонкой регулировки.
Если самоочистка не помогла, выход один: необходимо снять и промыть карбюратор. Для промывки используются как специальные жидкости, так и обычный керосин. Категорически не рекомендуется для удаления загрязнений использовать кисточки или ворсистую ветошь. Волоски и ворсинки, оставшись в мелких отверстиях карбюратора, могут свести на нет все усилия по его очистке. Оптимальный вариант: тщательная промывка в специальной жидкости, а затем продувка всех мелких отверстий сжатым воздухом.
Перед тем как снимать карбюратор и чистить его внутри, рекомендуется тщательно очистить его снаружи. Причём очищать нужно не только сам карбюратор, но и все детали, находящиеся рядом с ним. Необходимо помнить: любая грязь, оставшаяся на прилегающих деталях, может попасть в чистый карбюратор, когда он будет устанавливаться обратно в двигатель. И если это произойдёт, всю процедуру очистки придётся начинать заново.

Для того чтобы карбюратор работал правильно, следует уделять внимание не только его настройке, но и очистке. Если какой-то из этих процедур пренебречь, то карбюратор вскоре вновь выйдет из строя

Кроме того, внимание следует обратить не только на качество бензина, но и на состояние воздушного фильтра автомобиля, так как в некоторых случаях именно изношенный фильтр оказывается причиной быстрого загрязнения карбюратора.

Регулировка карбюратора «Солекс» ВАЗ 2109

Настройка карбюратора «Солекс» — работа легкая и не требует специального оборудования. Но на заводах эту работу проводят с помощью специального шаблона, который делает работу проще и быстрее. Дома вы можете обойтись без заводского оборудования.

Для регулировки карбюратора ВАЗ-2109 своими руками понадобится:

2 вида отверток;
Линейка;
Проволока с диаметром 2 мм.

С такими инструментами вы быстро выполните данную работу.

Альтернативный способ

В настоящее время есть еще один способ проверки правильной расстановки поплавков, в которым измерения не нужны. Когда крышка карбюратора лежит на ровной поверхности, можно взглянуть на штамповки, которые находятся сбоку. Если правильная расстановка поплавков, то штамповка в виде полос, должны быть параллельны крышке.

Потом рассмотрите дно самих поплавков, правильным расположением является параллельным поверхности крышки.

Как обычно, при несоответствии регулируем через подгибание язычка. Далее можно приступать к сборке карбюратора.

Принцип работы

На Ладах 2108, ставились разные моторы, от 1100 кубов, до 1500. При этом, устройство карбюратора абсолютно не менялось. Отрегулировать подачу топлива, для более мощного двигателя, помогали увеличенные отверстия жиклеров.

Принцип работы довольно сложный. Бензин проходит через фильтр, на входном отверстии карбюратора. Там же, находится клапан, который не дает уменьшатся количеству бензина в камере.

Из камер, бензин, через жиклеры, подпадает в колодцы, где перемешивается с кислородом, и образовывает горючую смесь. Часть бензина берет жиклер холостого хода, также перемешивая его с воздухом. Остальная смесь впрыскивается под заслонку. На месте, где происходит данный впрыск, устанавливаются два винта – качества топлива и его количества. Благодаря им, можно отрегулировать количество оборотов двигателя, и подачу бензина. Настройка карбюратора ВАЗ 2108 проводится с помощью плоской отвертки.

Эконостат, также отвечает за дополнительное поступление бензина, но, в отличии от экономайзера, пропускает его через жиклер. Работать эконостат начинает при развитии максимальной мощности двигателем.

Ускорительный насос, в карбюраторах «Солекс», служит для распыленного впрыска топлива в поплавковую камеру. Активируется при резком нажатии на педаль газа, то есть при разгоне. Его устройство, также предусматривает остановку топлива, при отпущенной педали газа. Это обезопасит смесь, находящуюся в поплавковой камере, от чрезмерного подсоса воздуха

Распылитель ускорительного насоса

Пусковое устройство устанавливается для того, чтоб повысить количество бензина, подающегося в поплавковую камеру. В основном, используется для пуска двигателя «на холодную». Увеличение или уменьшение подачи топлива проводится вручную, с помощью подсоса.

После того, как смесь будет готова, она подается в камеру сгорания, через отверстие впускного коллектора. Так, как карбюратор «Солекс» устанавливался на всех модификациях двигателя ВАЗ 2108, то отличие между ними может быть только в размере отверстия коллектора

Поэтому, обязательно обратите внимание на диаметр отверстия, и на размер прокладки. Это Вам пригодится в том случае, если Вы будете проводить ремонт

Чистка и регулировка карбюратора ВАЗ 2108

Для начала стоит отметить, что процесс очистки карбюратора – дело не быстрое и занимает не пять минут, а при возникновении проблем может отнять у Вас целый день. Перед началом этого процесса Вам желательно изучить инструкцию, а также запастись большим количеством тряпок и средством для чистки.

Кроме того, понадобятся: баллончик с воздухом, тара для растворителя, зубочистки, набор инструментов – хотя бы ключи и отвертки. Ассортимент очистителей карбюратора велик, но процент некачественных товаров – тоже. Поэтому необходимо серьезно отнестись к выбору очистителя – спросить у знакомых или посоветоваться с мастерами — «кто, что, чем?». После того как Вы осуществили выбор очистителя и приобрели его, необходимо внимательно изучить инструкцию во избежание лишних проблем.

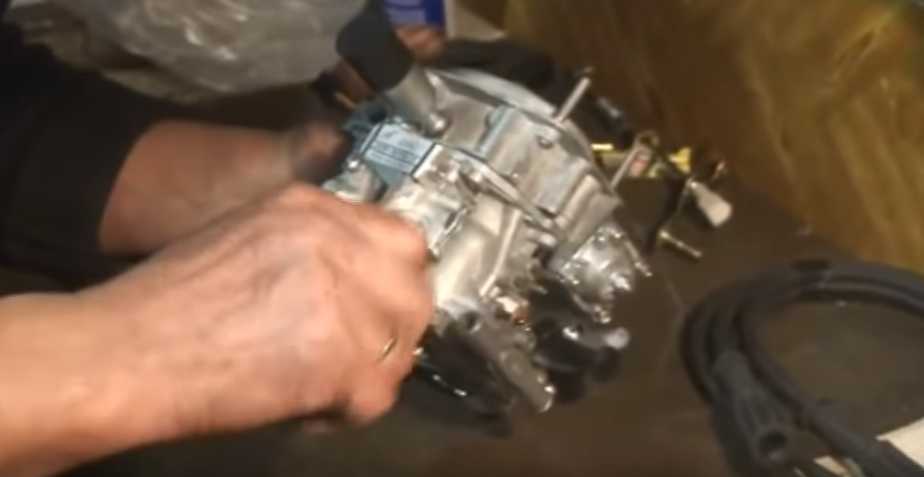

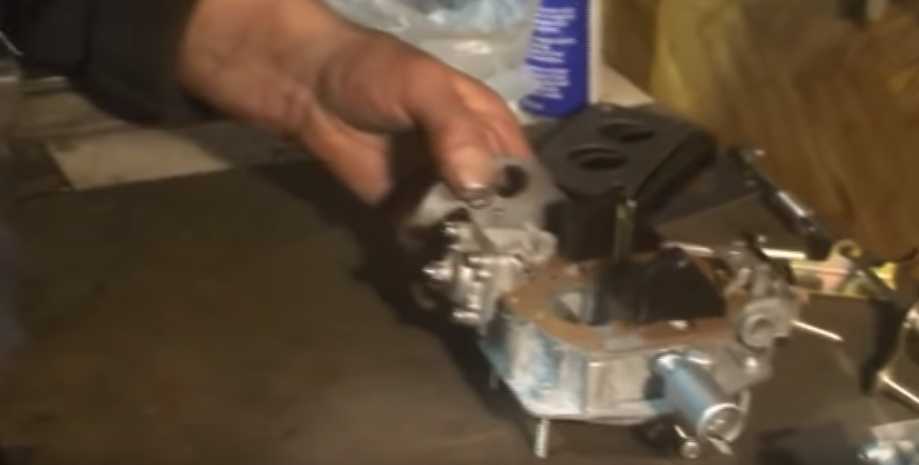

Итак, снимаем карбюратор. Чистка карбюратора ВАЗ 2108 – это очищение каждой его детали отдельно, поэтому разбираем карбюратор. Основные проблемы бывают по невнимательности: теряются винтики, пружинки, растворитель попадает на резинки и пластмассу и разъедает и т.д

Поэтому соблюдайте банальные меры предосторожности

Все металлические детали необходимо собрать в одну емкость и залить их очистителем на пару часов. После этого каждую деталь необходимо промыть под струей воды и очистить щеткой, подойдет старая зубная. Кстати, если после очистки карбюратор все равно будет барахлить и регулировка карбюратора ВАЗ 2108 тоже не помогает, то придется заменить устройство.

Один из основных элементов, который должен быть обязательно подвержен чистке – это сетчатый фильтр. Чтобы достать его нужно открутить пробку фильтра топлива. Её необходимо промыть в бензине, после чего продуть сжатым воздухом. Лезть в выходные отверстия, которые расположены в карбюраторе клапанах нельзя. Они обеспечивают подачу топливной смеси, поэтому их прочищать можно только с помощью аэрозольного баллончика с воздухом.

После окончания чистки карбюратора, следует сушка, далее сборка, а потом установка карбюратора ВАЗ 2108. После этого необходимо настроить карбюратор – этот шаг желательно доверять только специалистам. Воздушные и топливные фильтры необходимо своевременно менять, чтобы уменьшить загрязнение устройства. Желательно это совмещать вместе с заменой свечей. Кстати этот вопрос также очень важен при тюнинге ВАЗ 2109, так как во время доработок девятки также надо улучшать карбюратор, или же все-таки перейти на инжектор, это будет более целесообразный вариант.

От того, на сколько хорошо выполнена регулировка карбюратора ВАЗ 2108 зависит расход топлива. Регулировать карбюратор желательно тоже специалисту, но это не самое сложное действие, поэтому можно выполнить и самому. Для начала нужно прислушаться к звуку двигателя. Если он сильный – значит сейчас он в режиме высоких оборотов. Это способствует перегреву двигателя и увеличению расхода.
