Карбюратор солекс 21083 схема и устройство

Порядок установки

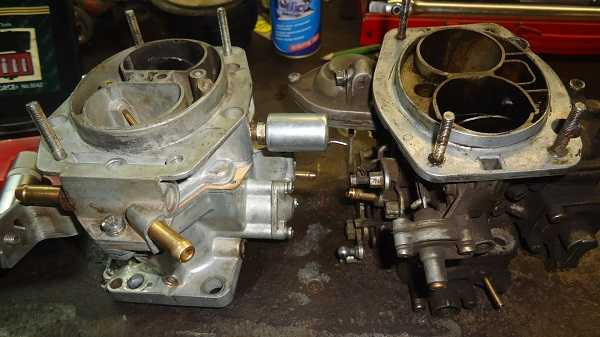

Карбюратор «Солекс», абсолютно подходит по креплению, на двигатель ВАЗ 2106. Поскольку отличается само устройство, Вам понадобится докупить некоторые детали, для того, чтоб установка прошла успешно, и двигатель исправно работал. Список деталей включает в себя следующие элементы:

2 паронитовые прокладки и 1 бумажную;
1 метр шланга, для подачи топлива;
Карбюратор, обязательно с кулисой;
Набор ключей, отвертки и остальные слесарные принадлежности.

Теперь, можно приступить к работе. Перед тем, как поставить «Солекс» на ВАЗ 2106, очистите место, где соединяется карбюратор «Озон» с двигателем. Это делается для того, что при снятии, мусор не попал в двигатель. Далее, отсоединяем все шланги и тросики.

Далее, откручиваем крепления, и снимаем «Озон» с двигателя. Перед тем, как поставить карбюратор с ВАЗ 21083, зачистите место крепления. После, нанесите герметик, и положите прокладку. Прокладки должны лежать в таком порядке: тонкая, толстая и тонкая.

Когда посадочное место будет готово, разберите «Солекс» на две части. Это облегчит Вам его установку. Первым делом, поставьте кулису с карбюратора ВАЗ 21083 на 2106, так как это ключевой элемент, необходимый для начала установки. На него, уже можно ставить сам «Солекс».

Теперь, подсоединяем все тросики и шланги. Начинаем с троса дроссельной заслонки. Его необходимо выставить на нужную длину, которой хватит для его подключения. Следующим в очереди, является шланг топливной системы. Перед его установкой, стоит учесть, что на ВАЗ 21083, он длиннее, чем на 2106, поэтому Вам пригодится заранее подготовленный метровый шланг. Один его наконечник, наденьте на выход топливной системы, а второй, на вход в карбюратор. Перед тем, как надевать второй конец, его лучше обрезать, чтоб он не болтался свободно в подкапотном пространстве. Также, помните, чем длиннее будет шланг, тем больше в нем будет топлива, и соответственно веса. Это может спровоцировать его отсоединение, и возможно даже воспламенение двигателя.

Подключаем и настраиваем штанги

Далее, подсоединяем один конец обратки к фильтру тонкой очистки, не забываем установить в него клапан. Второй конец надеть на карбюратор. Надеваем все пружины на свои места (их можно не менять на новые). После того, как все шланги и тросы будут на своих местах, нужно будет побеспокоится о холостом ходе. Для этого, установите электромагнитный клапан.

Последний штрих – надеваем верхнюю часть карбюратора, и закручиваем гайки крепления. Теперь, Ваш «Солекс» готов к использованию.

Тюнинг Солекса

Существует ряд способов тюнинга для повышения мощности и приемистости двигателя 2109,21083 путем тюнинга . Одним из распространенных видов тюнинга ВАЗ выступает установка на карбюратор турбины. Применение турбонаддува позволяет увеличить мощность силового агрегата ВАЗ(без применения инжектора), благодаря увеличению количества подаваемого воздуха и топлива к цилиндрам. В таком случае сгорает увеличенный объем топливовоздушной смеси, что способствует увеличению выделяемой энергии. Соответственно в рабочих цилиндрах наблюдается повышение давления газа на поршни, что и обеспечивает возрастание мощности двигателя ВАЗ 2109,21083, до мощности мотора с инжектором.

Применение турбин получило популярность на двигателях с непосредственным впрыском топлива (бензиновых и дизельных). на карбюраторные силовые агрегаты ВАЗ 2109,21083 вызывает ряд проблем связанных с распределением воздушных потоков при работе на разных режимах.

Турбина повышает плотность воздуха во впускном коллекторе, что приводит к обеднению смеси. Решением этой проблемы являются топливные жиклеры с большей степенью производительности, достигнутой увеличением сечения проходного диаметра. Новые жиклеры карбюратора Солекс позволят двигателю устойчиво работать как на низких оборотах, так на средних и повышенных режимах (как на моторах с инжектором).
Величина давления надувочного воздуха на разных режимах — разная, и прямо пропорционально зависит от частоты вращения коленвала. Так как перенасыщение воздухом коллектора снижает скорость прохождения потока сквозь , а это приводит к снижению подачи топлива (в некоторых случаях — прекращение).
На двигателях с турбиной рабочая степень сжатия ниже (бензиновые с инжектором), по сравнению с атмосферными. Если у обычного двигателя с карбюратором коэффициент 10-11, то в турбированном моторе — 8,7-9,6. Данная характеристики продиктована мерами безопасности эксплуатации, так как на такте сжатия при высоком коэффициенте возрастает вероятность детонации топлива. Решит эту проблему на ВАЗ может увеличение объема камеры, путем установки под головку дополнительной прокладки. Она даст прирост в объёме при оставшемся ходе поршня, следовательно, коэффициент сжатия несколько уменьшится.

Солекс путем установки турбины требует изменения и самой конструкции карбюратора, но если грамотно проработать все важные моменты установки и настройки, то можно добиться неплохих характеристик и динамики от своего автомобиля ВАЗ (2109,21083). В общем полноценный тюнинг карбюратора Солекс заключается в увеличении эластичности силового агрегата на средних и высоких оборотах, не забывая при этом о достижении полноценного наполнения на низах.

Зализывание и полировка довольно толстой оси дроссельной заслонки, воздушных заслонок и торчащих винтов крепления снижает сопротивление при прохождении потока воздуха. Применение носиков ускорительного насоса с увеличенной пропускной способностью, добавит несколько лошадей вашему ВАЗ.

Тюнинг Солекса

История и устройство – чем примечателен ВАЗ 21083?

В конце 80-х, когда с конвейера сошел первый ВАЗ 21083, карбюраторный тип двигателя был монополистом – об инжекторах на ВАЗ тогда еще даже не мечтали. Эта модель с первых дней получила высокие оценки водителей как одна из лучших в серии ВАЗ. Однако тогда мало задумывались о цене бензина, чего не скажешь сейчас.

Автомобиль ВАЗ 21083 имеет 2 двери, очень хорошую обтекаемую форму, что важно при движении, а также отлично держится на дороге. Основными характеристиками данной модели является четырехцилиндровый двигатель объемом 1,3 л

Некоторые модели выпускались объемом 1,1 л, однако они не очень хорошо себя зарекомендовали. Производство таких авто носило скорее тестовый характер, и всего машин было выпущено немного.

ВАЗ 21083 имеет порядка 70 л/с в своем двигателе, способен набирать скорость до 160 км/час. За счет своего карбюратора Солекс эта модель автомобиля достаточно экономична. Средний расход достигает 5,5–6 литров на 100 км. Карбюратор автомобиля очень хорошо технически продуман и непривередлив к качеству топлива.

Впервые карбюраторы Солекс были применены во Франции, там же они и получили свое название. На заводах отечественного рынка переделали данный вид устройства и внесли некоторые изменения и доработки. Карбюратор типа Солекс начали устанавливать на автомобили практически сразу с первыми выпусками этой модели ВАЗ.

Самым заметным изменением в конструкции двигателя стала установка карбюратора не вдоль, как в предыдущих моделях ВАЗ, а поперек. Изменить конструкцию двигателя под капотом пришлось из-за того, что необходимо было улучшить и сделать более устойчивой работу двигателя в автомобиле при большом подъеме и резком спуске. Позже этот тип карбюратора стали применять и устанавливать на всех автомобилях ВАЗ.

Как снять карбюраторный узел с ВАЗ 2108/2109

Демонтаж карбюратора необходим практически во всех случаях ремонтных работ. Снимать устройство рекомендуется на остывшем двигателе, так как все работы проводятся в непосредственной близости от впускного коллектора и его трубы, о которые можно легко обжечься.

Видео: демонтаж карбюратора на ВАЗ своими руками

Для облегчения работы лучше всего сразу открутить винты крепления короба с воздушным фильтром, так как он будет мешать демонтажу и препятствовать прямому доступу:

После этого нужно будет отсоединить от корпуса карбюратора два привода (один идёт на воздушную заслонку, другой — на дроссельную). Помимо этого, сразу же рекомендуется отсоединить от привода пружинку возврата и её фиксатор.

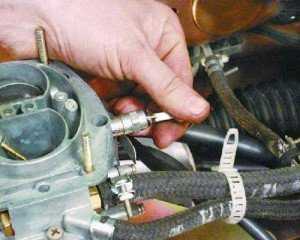

Далее от винта экономайзера принудительного холостого хода отключается провод.
После ослабления хомутов надо будет снять патрубок подачи топлива и шланг, который работает «на обратку».
Винт крепления блока подогрева выкручивается, блок снимается.
Со штуцера в верхней части карбюратора отсоединяется вентиляционный шланг и шланг вакуума.
После отключения всех магистралей допускается демонтаж самого карбюраторного узла. Для этого потребуется открутить четыре гайки, которые крепят карбюратор шпильками к впускному коллектору. Устройство вытаскивается вместе с прокладкой.

Образовавшееся отверстие рекомендуется на время работ закрыть заглушкой или чистой тканью, чтобы внутрь мотора не попала грязь и пыль.

Симптомы неисправности карбюратора ваз 2108

Вычислить неисправность карбюратора достаточно просто. В большинстве случаев, двигатель удаётся запустить с неисправным узлом питания. Работа мотора будет далека от идеальной, но он будет подавать признаки жизни.

Основные симптомы выхода из строя карбюратора выглядят так:

недостаточное количество оборотов и двигатель пытается заглохнуть;
мотор перестаёт работать, как только водитель прекращает нажимать педаль газа;
увеличенный расход топлива: более 12 литров на 100 км зимой и от 9 литров летом;
появление провалов в работе мотора, после резкого нажатия на акселератор.

Перечень неисправностей говорит о том, что карбюратор ВАЗ 2108 необходимо ремонтировать. Возможно появился подсос воздуха, засорились жиклёры или топливный фильтр. Могли сломаться пружины и рычаги. Реже всего, выходит из строя мембрана ускорительного насоса.

Необходимый инструмент

Ремонт и регулировка карбюратора ВАЗ 2108, потребуют от владельца небольшой подготовки. В зависимости от времени года, устранение неисправностей можно проводить в гараже или на открытом воздухе. Заранее следует купить аэрозольный очиститель карба и ацетон. Не будет лишним приобрести ремкомплект карбюратора, возможно потребуется заменить некоторые элементы.

Из инструмента обязательно понадобятся:

отвёртки: шлицевая и крестовая;
ключи рожковые с зевом: 7, 8, 10, 13, 14 мм;
пассатижи;
шприц медицинский.

Для продувки каналов и жиклёров карба, необходим сжатый воздух. Его источником может стать: компрессор, баллон сжатого воздуха или автомобильный насос.

Вот полный перечень инструментов с фотографиями и описаниями: какие инструменты потребуются для ремонта, настройки, регулировки карбюратора

Недостатки и преимущества

Основное достоинство – двигатель 21083 не гнет клапана при обрыве ремня ГРМ. Кроме того, в двигатель заложены конструкционные решения, обеспечивающие ряд преимуществ:

отсутствие масляного голодания при запуске – для сохранения масла на поверхности поршней использовано специальное покрытие;
свободное вращение пальца в бобышках шатуна – капремонт производится реже;
массивная верхняя головка шатуна – повышается ресурс КШМ, капитальный ремонт дешевле;
доработка помпы – система охлаждения служит дольше.

Комплект поршневой группы

Несмотря на то, что цилиндры имеют максимальный диаметр, возможен тюнинг ДВС своими руками другими способами. Минусами являются:

на вал ДВС невозможно установить шкивы дополнительного навесного оборудования;
крутящий момент на высоких оборотах низкий;
высокие тепловые нагрузки опасны продавливанием плоскости головки, смятием бобышек и трещинами выпускного коллектора.

Как настроить карбюратор Солекс

После того, как узел питания был подвержен: демонтажу, разборке, чистке, замене ремонтного комплекта и сборке — его необходимо настроить. Регулировка карбюраторов на ВАЗ 21083 с маркировкой Солекс не является сложной работой, но потребует максимальной внимательности. Изначально, пока снята верхняя крышка карба, следует отрегулировать правильное положение поплавка. Для этого, необходимо перевернуть крышку карба и установить горизонтальный уровень. Допустимое отклонение от горизонта 1 -1.5 мм. Можно использовать щуп. Затем установить верхнюю часть карба на место, подсоединить тросики и разъём электромагнитного клапана.

Карбюратор ВАЗ 21083 Солекс собран и установлен. Чтобы отрегулировать количество горючей смеси, следует запустить мотор и прогреть его до рабочей температуры. Затем необходимо выкрутить/вкрутить винт количества топливной смеси, пока обороты не окажутся на отметке 800-900 об/мин.

На карбюраторах Солекс, регулировка холостого хода может стать самой времязатратной процедурой.

Начинаем выкручивать винт качества шлицевой отвёрткой, пока двигатель не начнёт троить. Как только мотор начал работать с перебоями, следует плавно вкручивать винт обратно, пока двигатель не станет работать ровно.
Проверить, отрегулировать правильное положение закреплённых тросиков газа и подсоса. Они фиксируются на закрытой дроссельной заслонке. Трос подсоса должен быть вытянут во время крепления.

Правильная настройка карбюратора Солекс 21083, ДААЗ и Озон, порадует автовладельца динамичными характеристиками автомобиля и экономичным расходом топлива.

Вот к слову сказать замечательная серия видео канала Теория ДВС, рекомендую посмотреть всем:

Как отрегулировать карбюратор ВАЗ 2108 своими руками

Открывается капот автомобиля, с поверхности карбюратора удаляются все загрязнения, снимается воздушный фильтр.Воздушный фильтр ВАЗ 2108 и датчик снимаются
После очистки проверяется натяжение троса дроссельной заслонки. Натяжение не должно быть слишком сильным. Вместе с тем провисания тоже наблюдаться не должно. Для регулировки натяжения гайка наконечника, находящаяся на защитной рубашке троса, зажимается рожковым ключом на 13, а контргайка при этом ослабляется другим ключом.
После ослабления троса устанавливается нужное расстояние между наконечником и гайкой. Правило таково: когда педаль газа не нажимается, заслонка полностью закрывается. Когда педаль полностью нажимается — заслонка полностью открывается.Регулировка троса дроссельной заслонки карбюратора ВАЗ 2108
После выставления нужного расстояния контргайка затягивается, длина троса заслонки надёжно фиксируется.
Теперь проверяется длина свободного хода тяги воздушной заслонки. Когда рукоятка привода нажимается полностью, заслонка находится в положении «открыто». Если этого не наблюдается, требуется регулировка.
Болт, которым тяга крепится к рычагу, ослабляется рожковым ключом на 10.
Далее рычаг заслонки поворачивается, после чего рукоятка привода утапливается в корпус.
Трос тяги воздушной заслонки зажимается плоскогубцами, вытаскивается из защитной рубашки на необходимую длину, после чего крепёжный болт затягивается.
Рукоятка привода вытягивается, при этом контролируется угол закрытия воздушной заслонки. Если оказывается, что закрытие неполное, крепёжный болт снова отворачивается и защитная рубашка на тросе немного сдвигается. Эти манипуляции производятся до тех пор, пока закрытие заслонки при вытянутом рычаге привода не будет полным.Длина троса воздушной заслонки регулируется двумя рожковыми ключами
Теперь регулируется пусковое устройство карбюратора. Для этого рукоятка привода воздушной заслонки полностью вытягивается из корпуса.
Двигатель автомобиля запускается.
Заслонка с помощью отвёртки открывается приблизительно на треть.Дроссельная заслонка отвёрткой открывается на треть
После этого рожковым ключом на 7 подтягивается винт, регулирующий объём подаваемой топливной смеси. Он затягивается до тех пор, пока скорость вращения двигателя не достигнет 3300 об/мин (показания в ходе регулировки снимаются с помощью тахометра).
Как только вышеуказанная цифра достигнута, заслонка аккуратно закрывается, после чего начинается постепенное ослабление контргайки. Ослаблять её нужно до тех пор, пока скорость не достигнет 2900 об/мин.
Как только эта цифра достигается, гайка фиксируется, а воздушный фильтр ставится на место.
Для регулирования режима холостого хода количество оборотов коленвала доводится до максимума. Делается это с помощью винта, регулирующего качество топливной смеси.Винты реуглировки системы холостого хода карбюратора ВАЗ 2108–2109: 1 — регулировочный винт количества смеси; 2 — регулировочный винт качества (состава) смеси; 3 — уплотнительное кольцо; 4 — заглушка регулировочного винта
Затем с помощью винта, регулирующего объём подаваемой смеси, количество оборотов коленвала снижается до тех пор, пока не достигается уровень, который превышает оптимальный уровень холостого хода на 100 об/мин.
После этого с помощью винта для регулировки качества смеси обороты коленвала вновь снижаются до нормального значения (оно указывается в инструкции по эксплуатации автомобиля). На этом регулировка холостого хода заканчивается.

Неисправности

НЕИСПРАВНОСТИ	ПРИЧИНЫ И РЕМОНТ
Появление неприятного стука в двигателе.	Проблема может быть вызвана необходимостью регулировки зазора клапанов. Выполнять такую регулировку зазора рекомендуется каждые 50 000 километров.
Двигатель заметно троит.	Необходимо замерить компрессию и при необходимости заменить прокладки и вкладыши.
Автомобиль не заводится после длительной стоянки.	Проблема может быть в загрязненном карбюраторе или электронике. В данном случае ремонт заключается в диагностике автомобиля на СТО.
Существенное увеличение расхода топлива.	Причиной подобного может быть загрязненный карбюратор или же неправильная работа системы питания.

Основные неисправности Solex 21083

Есть неисправности, которые наиболее характерны для карбюраторов Солекс:

засорение топливного жиклера ГДС;
попадание соринок в систему холостого хода, особенно часто забивается жиклер ХХ в электромагнитном клапане;
деформация нижней поверхности основного корпуса вследствие перегрева;
выход из строя диафрагмы ускорительного насоса;
дефект электромагнитного клапана;
ослабление посадки диффузоров в корпусе.

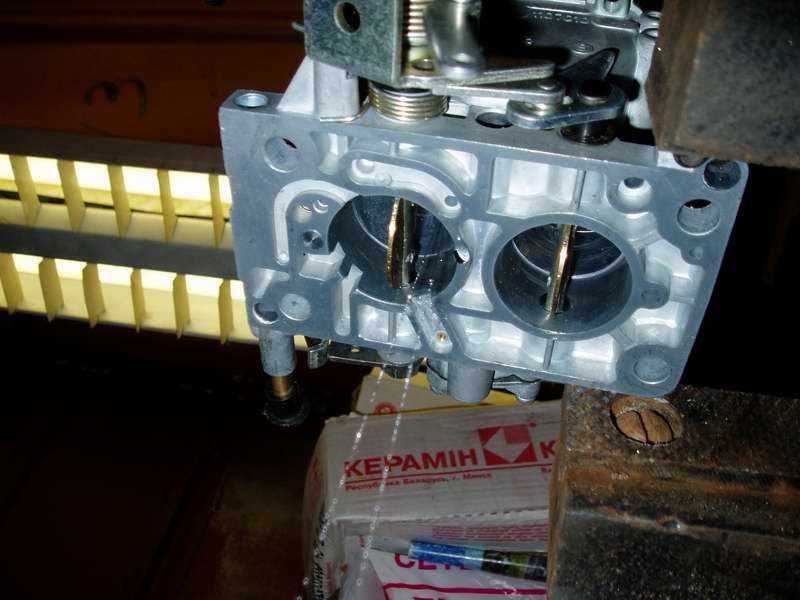

Если деформируется корпус, между карбюратором и впускным коллектор подсасывает воздух, и мотор начинает работать с перебоями, так как топливовоздушная смесь обедняется. Холостой ход плохо поддается регулировке, и для исправления дефекта требуется шлифовать поверхность на наждачном круге. Если коробление поверхности значительное, шлифовка уже не поможет, требуется замена корпуса.

Диафрагма ускорительного насоса со временем может растрескаться, потерять эластичность, в ней появляются разрывы.

Проверить состояние диафрагмы достаточно просто, для этого снятие карбюратора не потребуется. Чтобы добраться до диафрагмы, нужно открутить 4 винта крышки ускорительного насоса и извлечь деталь. Проверяется состояние диафрагмы путем ее внешнего осмотра.

Особенности функционирования других узлов «Солекс»

Для перекрытия подачи бензина в первую камеру (точнее сказать – в ее переходное приспособление) и в устройство ХХ используется клапан, который носит название электромагнитного. Его стандартное состояние (тогда, когда не подается напряжение) – закрытое. Открытие данного элемента возможно в двух случаях: при оборотах коленвала менее 1900 в минуту; при нажатии на газ. При отключении зажигания, а также тогда, когда машина набирает обороты выше 2100, электромагнитный клапан возвращается в свое обычное (закрытое) состояние.

Большое значение для адекватной работы карбюратора «восьмерки» имеет ускорительный насос диафрагменной конструкции, оснащенный приводом механического вида. Он имеет в своей конструкции два клапана. Один из них находится в распылителе. Под нагрузкой нагнетаемого горючего он открывается, а когда бензин больше не подается, клапан под давлением своей собственной массы закрывается. Благодаря этому клапану отсутствует подсос воздуха, кроме того, бензин не уходит из каналов.

Другой клапан (обратный) размещается непосредственно в канале, который соединяет полость насоса и поплавковое устройство. Если водитель отпускает газ, происходит наполнение камеры горючим, и обратный клапан открывается. Его же закрытие происходит в тот момент, когда топливо начинает нагнетаться.

Кулачок, являющийся частью рассматриваемого нами насоса, при открытии дроссельной заслонки давит на рычаг. Данный рычаг соединяется диафрагмой. За счет этого порция горючего подается в карбюраторные камеры, что позволяет при разгоне транспортного средства качественно обогащать горючую смесь.

При существенном открытии дроссельных заслонок начинает действовать еще один важный механизм – экономайзер. Суть его работы такова: через клапан (он имеет шариковую конструкцию) бензин отбирается из поплавкового устройства. Клапан держится в закрытом состоянии, пока разрежение удерживает диафрагму в коллекторе. При открытии заслонок отмечается снижение разрежения. Важным является то, что горючее для обогащения устремляется в эмульсионный отсек через экономайзер, обходя стороной главный жиклер.

Коротко опишем еще несколько систем интересующего нас карбюратора:

Впускной коллектор (ВК). Данный механизм посредством стойких к термическому воздействию прокладок и шпилек присоединяется к мотору. Изготовлен коллектор из сплава на основе алюминия методом литья. Задача ВК состоит в том, чтобы передать в цилиндры двигателя автомобиля горючую смесь, сформированную в карбюраторе.
Эконостат. Механизм необходим для дополнительной подачи бензина во вторую камеру из поплавкового устройства (топливо подается через запутанную систему трубок и жиклеры эконостата). Включается эконостат тогда, когда требуется дополнительно обогатить горючую смесь (например, при езде на максимальной мощности).
Экономайзер холостого хода (принудительного). Данное устройство включает в свою конструкцию запорный электромагнитный клапан, датчик-винт, блок управления.

Недостатки тюнинга

Небольшими недостатками тюнинга можно назвать некий перечень конструктивных изменений, необходимых для установки турбины, при чем переделка конструкции коснется не только карбюратора ВАЗ 2109,21083, но и головки цилиндров. Так же стоит отметить, что пренебрежение вопроса, связанного со снижением коэффициента сжатия, может повлечь проблемы с цилинтропоршневой группой и клапанами. При завышенном давлении в цилиндрах возможно прогорание поршней и седел клапанов. Снижается ресурс ЦПГ и двигателя в целом, что не свойственно моторам с инжектором.

В случае правильной и грамотной установки турбины (тюнинга карбюратора) на ВАЗ, на выходе получаем довольно приличные характеристики повышения мощности и хорошие показатели динамики и приемистости двигателя. Модернизированный карбюратор Солекс увеличивает коэффициент полезного действия силового агрегата, обеспечивая полноту сгорания топливовоздушной смеси. При этом мощность двигателя увеличивается без дополнительных затрат топлива. Турбина позволяет раскрыть заложенные в мотор возможности и получать от него устойчивую динамику на широком диапазоне режимов работы.

Как самостоятельно разобрать карбюратор?

В тех случаях, когда применение аэрозоля не дало ожидаемого результата, необходимо произвести разборку карбюратора, чтобы иметь возможность обследовать его механизмы и выполнить их замену в случае потребности. Мы очень коротко опишем основные этапы такой разборки.

Сначала необходимо снять электромагнитный клапан и вынуть из него жиклер (топливный), а затем:

снять крышку карбюратора, вывернув винты, коими она крепится;
выдавить ось поплавков (обычно используют проволоку либо очень тонкую отвертку) и демонтировать поплавки;
убрать из-под крышки прокладку и после этого вывернуть клапан игольчатого типа;
снять крышку пускового механизма, на котором находится диафрагма, и демонтировать последнюю.

Теперь можно снимать пробку топливного фильтра, рукоятку привода заслонки, ускорительный насос, экономайзер. Все эти механизмы можно разбирать и дальше, отсоединяя от них все составляющие элементы (пружины, винты и т.д.). На последних этапах разборки вынимаем топливные жиклеры, эмульсионные трубки и регулировочные винты.

Главная →

Обслуживание и Ремонт → Двигатель →

Как промыть карбюраторный узел без его разборки

Промывка карбюратора «Солекс» рекомендована производителем в тех случаях, когда явно имеются какие-либо неполадки в его работе: увеличение расхода бензина, рывки и толчки при движении, нестабильность холостого хода, проблемы с запуском.

Традиционным методом промывки карбюраторов считается его полная разборка на отдельные компоненты, что не всегда под силу выполнить неопытному владельцу ВАЗа. Для упрощения процедуры и была создана методика промывки и очистки карбюратора без его разборки на составляющие. В основе этой методики — использование специальных аэрозолей в баллончиках. Самыми доступными очистителями для карбюраторов считаются аэрозоли производства «ABRO» и «Mannol» — их можно купить в любом автомагазине по стоимости 100–150 рублей.

Эти очистители превосходно справляются с очисткой карбюраторных механизмов, к тому же и пользоваться ими очень просто. Для промывки карбюратора «Солекс» рекомендуется заглушить мотор, дать ему остыть и приступать к процедуре:

Снять короб воздушного фильтра на автомобиле, убрать его в сторону.
Из корпуса карбюратора выкрутить электромагнитный клапан.
На баллончик с аэрозолем надеть специальную узкую насадку и обработать жидкостью каналы жиклёров, первую и вторую камеру, заслонки и все видимые элементы карбюратора.
После этого распылить аэрозоль на внешние части механизма.
Подождать 5–8 минут (в зависимости от рекомендации производителя аэрозоли). За это время жидкость сможет разъесть скопления нагара и грязи.
Далее можно запустить мотор, чтобы он удалил все остатки грязи.
Если за одну процедуру карбюратор не успел как следует прочиститься, то можно обработать его ещё раз тем же аэрозолем.

После такой чистки ВАЗ 2108/2109 значительно увеличит свои динамические характеристики, так как налипания грязи не будут препятствовать нормальной работе всех частей карбюратора.

Как заменить детали карбюратора

Замена поплавка, диафрагмы насоса-ускорителя, уплотнителей не представляет особых сложностей. Чаще всего при ремонте используются подобранные по типу карбюратора ремкомплекты, в которых входит всё необходимое для проведения замены элементов.

Порядок замены ничем не регламентирован: достаточно снять повреждённую деталь и на её место установить новую. Главный критерий: идентичность элементов при замене.

Регулировка холостого хода

Вторая настройка карбюратора ВАЗ-2109 – оборотов холостого хода, бывает частичной и полной. Первая для незначительной корректировки оборотов, вторая – с регулировкой количества воздуха (установка выбросов СО в выхлопных газах).

Частичная корректировка выполняется с помощью винта «количества» топливовоздушной смеси. Этим винтом производится установка угла открытия дроссельных заслонок, что обеспечивает поступление топливовоздушной смеси в цилиндры при отпущенной педали акселератора. Винт «количества» упирается в рычаг управления дроссельными заслонками и при ввинчивании он выталкивает рычаг, из-за чего заслонки приоткрываются.

Частичная настройка холостого хода выполняется на прогретом моторе и с созданием нагрузки на бортовую сеть авто, путем включения дальнего света фар и отопителя салона на полную мощность.
Корректировка осуществляется на заведенном моторе путем вкручивания/выкручивания винта «количества» до тех пор, пока не установятся оптимальные обороты холостого хода, которые для ВАЗ-2109 составляют 800-900 об/мин (отследить это можно по штатному или подключаемому тахометру).

Если установить необходимые обороты не удается или на них мотор работает неустойчиво, осуществляется полная регулировка, которая производится двумя винтами – «количества» и «качества».

Алгоритм этой регулировки состоит из таких этапов:

Прогреваем мотор, после чего глушим;
Отыскиваем винт качества (может быть закрыт заглушкой, которую придется извлечь), заворачиваем его до упора, а после откручиваем на 3-4 полных оборота;
Заводим мотор, включаем электропотребители (освещение и печку), чтобы создать нагрузку в бортовой сети;
Вращая винт «количества», добиваемся на тахометре 700-800 об/мин;
Вращая винт «качества» ставим максимально возможные обороты (они будут повышаться до определенного уровня, а после перестанут. Момент прекращения повышения оборотов и считается максимальным);
Выставляем винтом «количества» 900 об/мин;
Винтом «качества» понижаем их до 800 об/мин;
Медленно заворачиваем винт «качества», пока в работе силовой установки не появятся перебои, после чего отворачиваем его обратно на 1 оборот;
Корректируем обороты винтом «количества», доведя их до нормального показателя – 800-900 об/мин;

После регулировочных операций проверяем правильность их проведения. Делается это путем резкого нажатия на педаль газа с последующим быстрым отпусканием. При правильно настроенном карбюраторе двигатель должен быстро реагировать на нажатие, без всяких провалов и заминок. А после отпускания педали обороты снизятся до уровня холостого хода, без просадок или проявления неустойчивости работы мотора.
