Снятие и установка карбюратора на автомобилях ваз 2108, ваз 2109, ваз 21099

Неполадки и ремонт

Очень часто, у карбюраторов «Солекс» встречается такая проблема, как засорение входного отверстия на первой камере. Это связанно с тем, что после длительной эксплуатации двигателя, на стенках цилиндров появляются частички нагара, которые попадают в камеру, вместе с поступающим в карбюратор воздухом. Ремонт данной неполадки довольно прост. Для того, чтоб очистить отверстия и камеры от нагара, используйте специальную жидкость, которая продается в каждом Автомобильном магазине. Она разъедает частички нагара, и очищает карбюратор. Если такая поломка застала Вас в пути, и под рукой не оказалось баллона с такой жидкостью, то тогда Вам поможет следующая схема действий:

• Не включая зажигания, потяните рычаг подсоса на себя, до упора;
• Заведите двигатель;
• Постепенно и плавно отпускайте подсос, и когда почувствуете, что машина вот-вот заглохнет, жмите на педаль газа до упора. Вам нужно спровоцировать открытие второй камеры, и тогда частички нагара вылетят с отверстия под большим давлением.

Помните, что данный метод избавит Вас от проблемы на некоторое время. Для полного ее решения, обратитесь на станцию СТО, где карбюратору будет сделан ремонт.

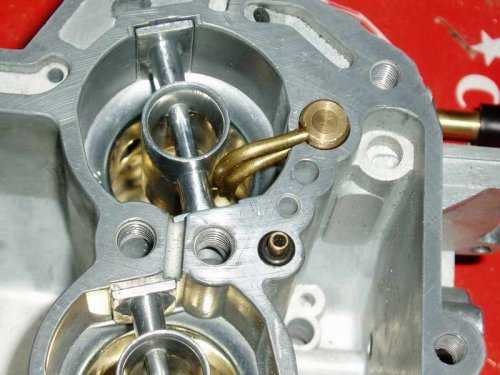

Еще одна слабая сторона карбюраторов «Солекс» — маленькое отверстие жиклера холостого хода. Это чревато тем, что даже небольшая соринка может забить отверстие, и автомобиль будет глохнуть на холостых оборотах. В такой ситуации ремонт не требуется. Достаточно просто вынуть жиклер, и хорошенько продуть его.

Третья проблема, которая очень часто случается на карбюраторах автомобилей Ваз 2108 – износ прокладки экономайзера. При этом, робота двигателя на холостом ходу будет не стабильная, а отработанные газы приобретут черный цвет. Ремонт осуществляется заменой прокладки.

Редко бывают случаи, когда количество нагара, попадающего в камеру очень большое. Это, в основном, случается с теми автомобилями, на которых вовремя не проводился капитальный ремонт. Так, как описанная ранее схема не поможет Вам добраться до ближайшей станции техобслуживания, нужно действовать более кардинально. Специалисты, в таком случае, рекомендуют отсоединить сапун от карбюратора, направив его поток вниз, используя длинный шланг. Это поможет Вам кое-как доехать до станции, где можно будет провести ремонт.

Помните о том, что нужно периодически чистить Сапун

Не забывайте о том, что карбюратор должен быть правильно отрегулирован. Регулировка карбюратора ВАЗ 2108 происходит следующим образом: винт качества и винт количества закрутите до упора, проворачивая их отверткой по часовой стрелке. Далее, винт количества открутить на полтора оборота, а качества на – на 3,5. Это настройка смеси, при минимальном износе свечей. Если свечи достаточно изношены, добавьте 1 — 1,5 оборота на качество. При нормальной настройке, «Солекс» должен обеспечивать двигателю 800 – 900 оборотов в минуту, на холостом ходу. При таких условиях, ремонт будет необходим очень редко.

Регулировка холостого хода

Вторая настройка карбюратора ВАЗ-2109 – оборотов холостого хода, бывает частичной и полной. Первая для незначительной корректировки оборотов, вторая – с регулировкой количества воздуха (установка выбросов СО в выхлопных газах).

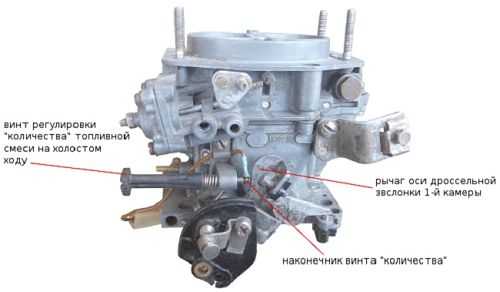

Частичная корректировка выполняется с помощью винта «количества» топливовоздушной смеси. Этим винтом производится установка угла открытия дроссельных заслонок, что обеспечивает поступление топливовоздушной смеси в цилиндры при отпущенной педали акселератора. Винт «количества» упирается в рычаг управления дроссельными заслонками и при ввинчивании он выталкивает рычаг, из-за чего заслонки приоткрываются.

Частичная настройка холостого хода выполняется на прогретом моторе и с созданием нагрузки на бортовую сеть авто, путем включения дальнего света фар и отопителя салона на полную мощность.

Корректировка осуществляется на заведенном моторе путем вкручивания/выкручивания винта «количества» до тех пор, пока не установятся оптимальные обороты холостого хода, которые для ВАЗ-2109 составляют 800-900 об/мин (отследить это можно по штатному или подключаемому тахометру).

Если установить необходимые обороты не удается или на них мотор работает неустойчиво, осуществляется полная регулировка, которая производится двумя винтами – «количества» и «качества».

Алгоритм этой регулировки состоит из таких этапов:

• Прогреваем мотор, после чего глушим;

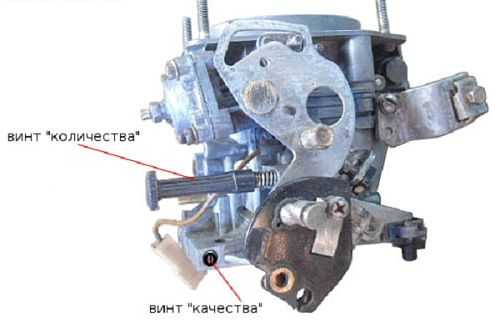

• Отыскиваем винт качества (может быть закрыт заглушкой, которую придется извлечь), заворачиваем его до упора, а после откручиваем на 3-4 полных оборота;
• Заводим мотор, включаем электропотребители (освещение и печку), чтобы создать нагрузку в бортовой сети;
• Вращая винт «количества», добиваемся на тахометре 700-800 об/мин;
• Вращая винт «качества» ставим максимально возможные обороты (они будут повышаться до определенного уровня, а после перестанут. Момент прекращения повышения оборотов и считается максимальным);
• Выставляем винтом «количества» 900 об/мин;
• Винтом «качества» понижаем их до 800 об/мин;
• Медленно заворачиваем винт «качества», пока в работе силовой установки не появятся перебои, после чего отворачиваем его обратно на 1 оборот;
• Корректируем обороты винтом «количества», доведя их до нормального показателя – 800-900 об/мин;

После регулировочных операций проверяем правильность их проведения. Делается это путем резкого нажатия на педаль газа с последующим быстрым отпусканием. При правильно настроенном карбюраторе двигатель должен быстро реагировать на нажатие, без всяких провалов и заминок. А после отпускания педали обороты снизятся до уровня холостого хода, без просадок или проявления неустойчивости работы мотора.

Видео: КАК ПРАВИЛЬНО НАСТРОИТЬ УРОВЕНЬ ТОПЛИВА

https://youtube.com/watch?v=WHV9b9HfvEk

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Как поставить выжимной на ваз 2109, пошаговое описание снятие сцепления с видео

ВАЗ карбюратор плохо заводится на горячую, причины и способы устранения

Пятиступенчатая кпп ваз 2109 устройство

Cколько должен выдавать генератор на ВАЗ

Датчик кислорода ваз 2114 8 клапанов

Замена термостата на ваз 2107

ВАЗ 2110 плохой запуск на горячую

ВАЗ 2107 рулевой маятник на подшипниках — замена

Что может понадобиться

Первым делом необходимо приобрести запасные части, которые понадобятся в процессе установки “Солекс” на ВАЗ классической модели:

• Следует купить тонкие прокладки из паронита. Но нужно, чтобы они были изготовлены именно для «Солекса». Отверстия в прокладке под диффузоры отличаются от «Веберов» и «Озонов».
• Вместо двух прокладок можно приобрести одну, где два отверстия. Ее ставят между карбюратором и прокладкой из гетинакса. Кроме того, берут еще одну — с овальным отверстием. Она предназначена для установки между коллектором и гетинаксовой прокладкой.
• Еще приобретают шланг «обратки». Длина его должна быть не менее 80 сантиметров. В противном случае он не дотянется до топливопроводной магистрали под насосом.

Регулировка карбюратора «ВАЗ 2108»

Выполнив работы, описанные выше, приступаем непосредственно к производству регулировочных мероприятий, заключающихся в следующем:

1.1 Регулировка приводов

1.1.1 Дроссельная заслонка

Первоочередным мероприятием данной настройки является проверка натяжения троса. Чрезмерное натяжение, равно как и его провисание, препятствует полному закрытию заслонки. Процесс регулировки натяжения заключается в следующем:

• При помощи гаечного ключа (№13) зажимаем гайку наконечника, расположенную на оболочке троса (поз.1). Одновременно ослабляем на несколько оборотов контргайку (поз.2).
• Устанавливаем необходимое расстояние между карбюратором и гайкой наконечника, соблюдая при этом следующее условие: при не нажатой педали акселератора заслонка должна находиться в положении «закрыто», а при нажатой – «открыто».
• При соблюдении данного условия фиксируем контргайку.
• Регулировка завершена.

1.1.2 Воздушная заслонка

Перед проведением регулировочных мероприятий проверяем величину свободного хода тяги. Для этого демонтируем крышку воздушного фильтра и проверяем положение воздушной заслонки, которая при утопленной рукояти привода должна находиться в положении «открыто». Если фактическое положение заслонки не соответствует требованию, выполняем следующие мероприятия:

• Ослабляем болт крепления тяги к рычагу.
• Открываем заслонку посредством проворачивания рычага, после чего «утапливаем» рукоять привода.
• При помощи пассатижей вытягиваем трос из оболочки и зажимаем болт крепления.

• Вытягиванием рукояти привода проверяем степень закрытия заслонки.
• Если заслонка закрывается не полностью, повторно отворачиваем болт крепления и слегка сдвигаем «рубашку» троса.
• Подобным образом выполняем регулировку до момента достижения необходимого результата – полного закрытия заслонки.

1.1.3 Настройка пускового устройства

Начальный этап данного мероприятия предусматривает снятие карбюратора с автомобиля, однако существует и способ, позволяющий отрегулировать пусковое устройство без демонтажа всего агрегата. Для этого необходимо наличие тахометра. Выглядит данный процесс следующим образом:

• Снимаем корпус воздушного фильтра.
• Рукоять привода воздушной заслонки полностью вытягиваем.
• Запускаем двигатель.
• Посредством отвертки приоткрываем заслонку примерно на треть.
• Гаечным ключом (№7) вращаем винт регулировки «количества» топлива до момента достижения частоты вращения двигателя в диапазоне 3200-3400 об/мин. Затем отпускаем заслонку.
•  Ослабляем контргайку, одновременно уменьшая количество оборотов до 2800-3000 в минуту.
• Достигнув указанного выше значения, фиксируем гайку и устанавливаем воздушный фильтр на штатное место.
• Настройка завершена.

1.1.4 Регулировка режима «холостого хода»

Корректность настройки режима «холостого хода» обеспечивается хорошим предварительным прогревом силового агрегата и функционированием (в ходе регулировки) автомобильных потребителей электрического тока (обогрев заднего стекла, вентилятор, автомагнитола, фары и т.д.). После этого выполняем следующие манипуляции:

• Винтом регулировки «качества» топливной смеси доводим число оборотов коленчатого вала до максимума.
• Винтом регулировки «количества» уменьшаем число оборотов до уровня, превышающего оптимальный для режима «холостого хода» на 50-100.
• После этого винтом «качества» смеси снижаем количество оборотов коленчатого вала в минуту до установленной нормы.

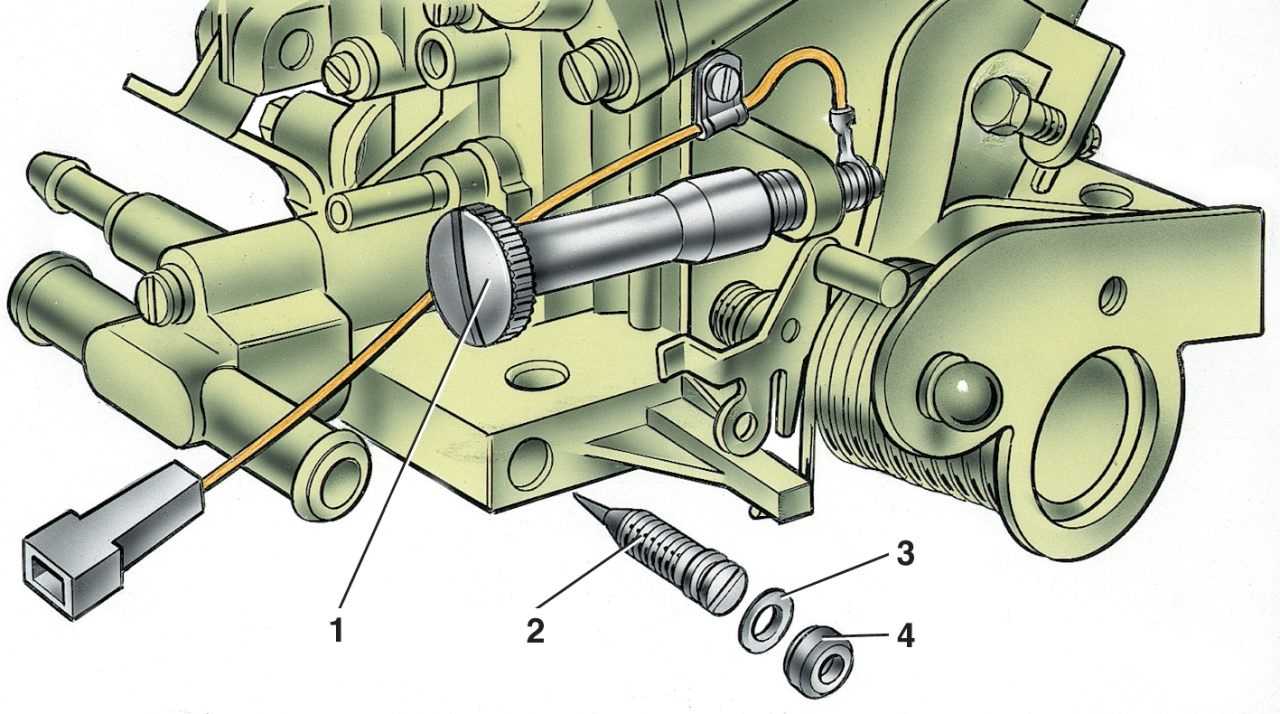

Винты регулировки системы холостого хода карбюратора 21053-1107010: 1 — регулировочный винт количества смеси; 2 — регулировочный винт качества (состава) смеси; 3 — уплотнительное кольцо; 4 — заглушка регулировочного винта

В заключение предлагаем несколько теоретических выкладок, способных помочь, как в процессе настройки карбюратора «ВАЗ 2108», так и в ходе его эксплуатации. Функциональное предназначение карбюратора «восьмерки» заключается не только в точной дозировке топлива и воздуха, но и в приготовлении качественной рабочей смеси. Основными приборами контроля и дозировки выступают жиклеры, эффективность работы которых, в свою очередь, определяется от геометрических характеристик: длины пропускного отверстия, его диаметра, качества рабочей поверхности и разности давлений между выходом и входом. Автолюбителю необходимо учитывать тот фактор, что площадь сечения жиклера нелинейно связана с его пропускной способностью. Например, увеличение площади сечения на 1/10 вызывает рост пропускной способности на 25%. Этот нюанс способен заинтересовать любителей увеличения мощности и сокращения расхода топлива.

Установка и сборка карбюратора ваз 2109

После чистки всех элементов, можно производить его сборку. Заранее проверьте зазоры в блоке дроссельных заслонок и установите их по номинальным значениям. Для каждого типа агрегата можно найти все тарировочные данные в справочниках. Вместо старых прокладок рекомендуется сразу устанавливать новые, чтобы избежать повторной разборки через две недели эксплуатации. Установка деталей производится аккуратно.

Поменяйте игольчатый клапан, если требуется. Неисправный клапан может негативно отразиться на расходе топлива, так как он западает и пропускает огромное количество бензина через сечение канала.

Привода заслонок, рычаги и тяги рекомендуется смазать при помощи селедола или Литола 24. Не рекомендуется применять данную смазку в среде, которая контактирует с бензином. Густая смазка подходит исключительно для наружных частей, типа пластиковых суставов для тяг карбюратора. Они могут и не стоять.

Верхнюю крышку устанавливают в самую последнюю очередь и только после настройки уровня в поплавковой камере.

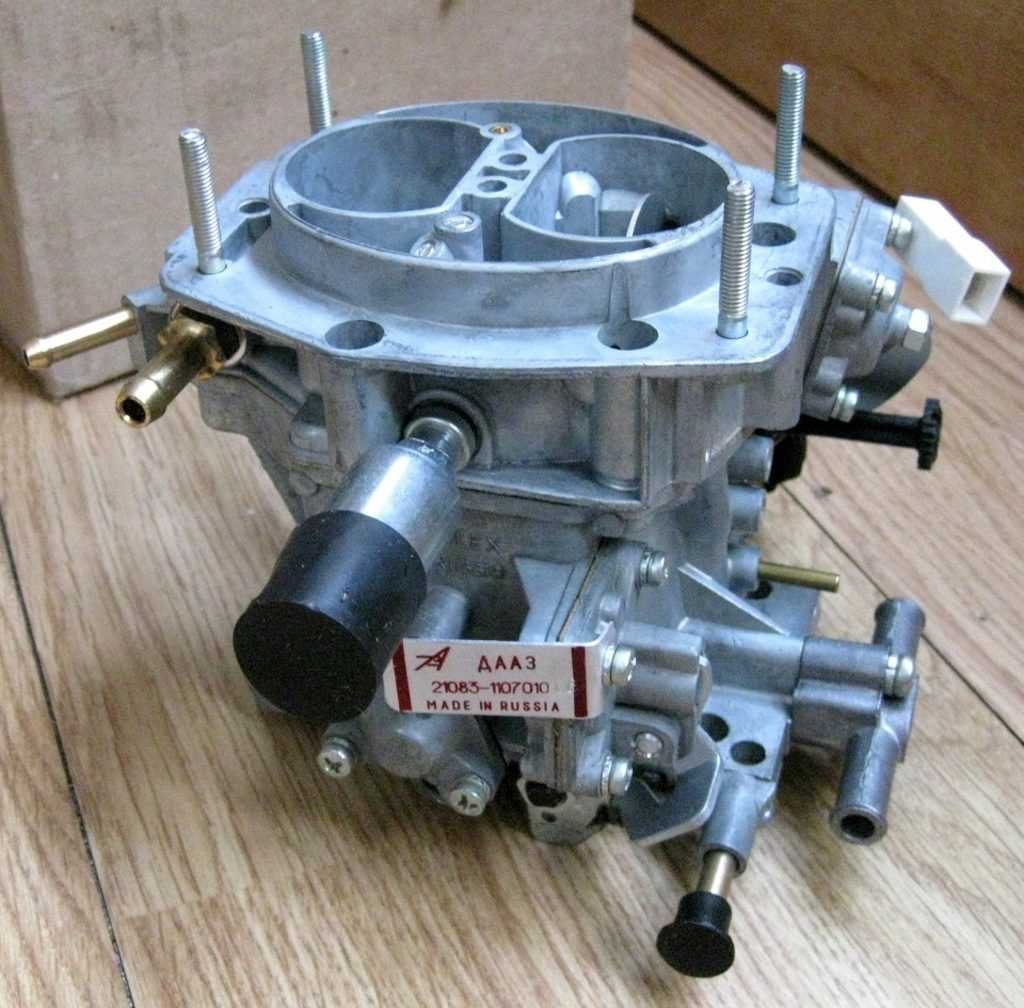

Модели карбюраторов автомобилей ВАЗ-2108 (2109)

Вазовские «восьмёрки» и «девятки» комплектовались лицензионными карбюраторами «Солекс» Димитровградского автоагрегатного завода. В зависимости от объёма и других особенностей двигателя изготовитель устанавливал одну из семи моделей, перечисленных в таблице ниже.

Вазовские «восьмёрки» и «девятки» комплектовались лицензионными карбюраторами «Солекс»

Между моделями нет принципиальных отличий. У всех единая конструкция, но различаются размеры дозирующих элементов (жиклёров, диффузоров), есть особенности некоторых узлов.

Таблица: модели и их описание

Модель карбюратора	Особенности	Модель автомобиля	Объём двигателя (л)
ДААЗ 2108–1107010		ВАЗ-2108ВАЗ-2109	1,3
ДААЗ-21081–1107010		ВАЗ-21081ВАЗ-21091	1,1
ДААЗ-21083–1107010		ВАЗ-21083ВАЗ-21093ВАЗ-21099	1,5
ДААЗ-21083–1107010–31	полуавтоматическое пусковое устройство	ВАЗ-2108ВАЗ-2109	1,5
ДААЗ-21083–1107010–35	двухступенчатое пусковое устройство	ВАЗ-2108ВАЗ-2109	1,5
ДААЗ-21083–1107010–62	электронное управление составом топливной смеси	ВАЗ-2109	1,5
ДААЗ-21083–1107010–05	для двигателя с микропроцессорным зажиганием	ВАЗ-2109	1,5

Подготовка инструментов и приспособлений

Если вы вознамерились капитально прочистить карбюратор своей «восьмёрки», то без компрессора обойтись не удастся. Чтобы выдуть из каналов скопившуюся грязь, необходимо подавать воздух под давлением не менее 6 Бар. Остальные инструменты — из разряда обычных, имеющихся в каждом гараже:

• 2 отвёртки — крестообразная и тонкая с нешироким плоским шлицем;
• набор рожковых ключей малых размеров — 8, 10, 13 мм;
• круглогубцы;
• резиновая груша (спринцовка);
• 2—3 деревянных зубочистки;
• ветошь.

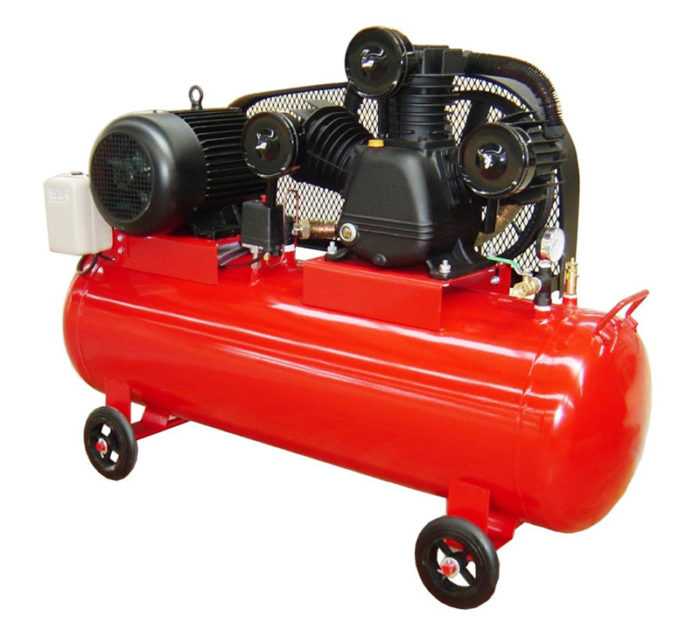

Компрессор для продувки карбюратора

Жидкости для очистки каналов карбюратора

Для промывки каналов отлично подходит специальное средство, продающееся в аэрозольных баллонах (например, от бренда ABRO). Не стоит применять для очистки ацетон и неорганический растворитель, разъедающий пластиковые детали. Заранее купите новые бумажные прокладки для карбюраторов ДААЗ 2108 (подойдут и на «девятку»). Покупать и менять жиклёры нельзя, поскольку штатные рассчитаны на весь срок службы машины, а в ремкомплектах часто продаются подделки с большими отверстиями для топлива.

Рекомендуемый метод

Технология регулировки уровня включает в себя ряд этапов:

1. Демонтируем корпус воздушного фильтрующего элемента. Для этого выкручиваем крепежную гайку крышки корпуса, отщелкиваем фиксаторы, снимаем крышку, достаем фильтр и скручиваем 4 гайки, фиксирующие корпус на карбюраторе.
2. Приподнимаем корпус, отсоединяем резиновые патрубки. Убираем корпус в сторону.
3. Ослабляем хомуты крепления топливных патрубков, подходящих к карбюратору, и отсоединяем их.
4. Снимаем провод, подходящий к электромагнитному клапану холостого хода;
5. Отсоединяем приводной тросик воздушной заслонки (рукоятки «подсоса»);
6. Выкручиваем 5 винтов, фиксирующих карбюраторную крышку;
7. Демонтировав крышку, сразу определяем уровень топлива в камерах, опустив в одну из них до упора линейку или штангенциркуль (используя его глубиномер). Если замер показывает уровень 25-26 мм – он соответствует норме и настройка не требуется;

В случае, когда количество топлива в камере ниже или выше нормы, выполняем визуальный осмотр и ряд замеров на поплавках, если нужно — корректируем их положение.

Для проведения регулировочных работ кладем снятую карбюраторную крышку на ровную горизонтальную поверхность поплавками вверх.

Сначала смотрим сверху на положение элементов. Внешние боковые поверхности поплавков параллельны специальным оттискам на прокладке. Отклонения могут стать причиной касания поплавков о прилегающие элементы и поверхности, из-за чего уровень топлива не соответствует норме. При надобности регулируем положение поплавков путем подгибания их рычагов крепления.
Следующий этап – замер зазора между поплавками и прокладкой. Здесь пригодится пруток диаметром 2 мм — столько должен составлять указанный зазор.

Если он не соответствует, подгибаем язычок поплавков, которым они воздействуют на запорную иглу. После этой регулировки проверяем общую высоту поплавков, которая в норме составляет 34 мм. Если это не так, снова проверяем зазор, при надобности корректируем его и снова замеряем высоту.

Последний этап настройки — определение рабочего хода поплавков. Для этого ставим штангенциркуль возле поплавка, отмечаем расстояние от его нижнего угла до поверхности крышки, после этого рукой приподнимаем поплавок и отмечаем, где оказался нижний угол.

Нормальным считается рабочий ход в 15 мм, если он отличается – регулируем путем подгибания язычка.

Настройка карбюратора ваз 2109.

Настройка карбюратора, обычно, начинается с регулирования положения поплавка.

Порядок действий:

1. Запустите мотор и дайте ему возможность поработать в режиме холостого хода, примерно, 3 минуты.
2. Откройте капот и демонтируйте фильтр очистки воздуха
3. Отсоедините шланг, предназначенный для питания топливом карбюратора
4. Открутите все болты, на которых крепится верхняя часть карбюратора, и аккуратно снимите её.
5. Теперь возьмите штангенциркуль и замерьте в поплавковой камере высоту уровня топлива. Она должен составлять, примерно, 25,5 мм. Если уровень находится не в нормированной отметке, то нужно отрегулировать металлический поплавок воздействием на язычок специального кронштейна.
6. Произведите сборку всех узлов в обратной последовательности и повторите технологическую операцию до тех пор, пока уровень не придет в норму.

Теперь выполняется настройка пускового устройства. Все действия производятся при снятом карбюраторе.

Порядок действий:

1. Закрыть заслонку подачи воздуха, посредством поворота специального рычага
2. С помощью отвертки необходимо утопить стержень пускового устройства
3. Теперь замерьте зазор, который появился между стеной камеры и открывшейся заслонкой, сравните его с табличными данными своей модели карбюратора и, при необходимости, проведите его настройку. Чтобы это сделать, ослабьте специальную гайку, которая находится на ускорительном насосе и отверткой откручивайте или закручивайте регулировочный винт. При его откручивании зазор увеличивается, а при закручивании он должен уменьшаться.
4. Теперь произведите измерения зазора, образованного заслонкой первой камеры (обязательно при закрытой воздушной). Измерения должны соответствовать табличным данным. Если результаты измерения не соответствуют нормам, то регулировку производят посредством вращения винта настройки положения дроссельной заслонки.

В последнюю очередь, настраивается холостой ход. При настройке вам понадобится тахометр.

Порядок действий:

До полного упора на карбюраторе необходимо закрутить винт, отвечающий за качество смеси

Затем открутить на 3,5 оборота, запустить двигатель и включить вентилятор и дальний свет. Внимание! Подсос должен быть убран, а двигатель прогрет до номинальных значений!
С помощью винта, который предназначен для настройки количества смеси, выставите значение оборотов 750-800 об/мин.
С помощью винта установки качества подаваемой смеси установите самое максимально возможное число оборотов.
Теперь необходимо винтом количества создать 900 об/мин.
Винт качества, при этом, закручиваем до тех пор, пока обороты не опустятся до 800 об/мин/. Затем закрутите до тех пор, пока в работе мотора не появятся признаки неустойчивой работы, и выкручиваем винт на половину оборота.
Затем установите винтом количества число оборотов:

• Летом обороты должны всегда поддерживаться в диапазоне 800-900
• Зимой обороты должны составлять 900-1000


На этом регулировка карбюратора заканчивается. Правильно настроенный карбюратор должен добиться наиболее устойчивой работы мотора при самом наименьшем расходе топлива.

Карбюратор на ваз 2109 Солекс — видео по настройке.

Вот видео о карбюраторе солекс которое вам поможет его настроить:

https://youtube.com/watch?v=https%3A

шаблон Joomla 2.5

Устранение других неисправностей

Среди мелких неполадок чаще всего встречаются проблемы с холостым ходом. Они решаются в зависимости от причины:

1. Не срабатывает электрический клапан, открывающий жиклёр холостого хода. Проверьте подачу напряжения к нему при включённом зажигании, а потом выкрутите клапан и посмотрите, как он втягивает иглу. Если этого не происходит, замените деталь.
2. Засорился жиклёр холостого хода. Опять же, открутите клапан и продуйте калиброванное отверстие.
3. Раскисло резиновое уплотнительное кольцо на клапане. В результате возникает подсос воздуха, отчего мотор работает нестабильно. Поменяйте уплотнение.
4. Порвалось или раскисло резиновое колечко, уплотняющее канал холостого хода. Надето на тонкую трубочку из латуни, запрессованную в корпус карбюратора. Чтобы до неё добраться, надо демонтировать крышку агрегата.
5. Засорились каналы, подающие топливную смесь для работы на холостом ходу. Вопрос решается промывкой и продувкой, как это описывалось в предыдущем разделе.

Клапан холостого хода с жиклером

Замена диафрагмы пускового устройства

Когда машина глохнет при холодном запуске, нужно поменять диафрагму пускового механизма. Из-за прорыва она не оттягивает воздушную заслонку, отчего двигатель «задыхается». Узел находится с правой стороны (по ходу движения), его квадратная крышка держится на 4 винтах. Открутите их и смените диафрагму.

Замена диафрагмы насоса — ускорителя

Когда при нажатии на акселератор и разгоне авто ощущается «провал», ваши действия должны быть такими:

1. Проверьте диафрагму насоса — ускорителя, расположенную под крышкой на левой стенке карбюратора (по направлению движения машины). Если она порвалась, замените.
2. Демонтируйте корпус воздушного фильтра и верхнюю крышку «Солекса». Под ней отыщите распылители, встроенные в диффузоры подачи топлива. Подденьте их отвёрткой, вытащите и продуйте. Поменяйте резиновое колечко, если оно порвалось.
3. Попробуйте, насколько хорошо рычаг насоса-ускорителя нажимает на диафрагму. При обнаружении люфта смените этот рычажок.

Распылители извлекаются с помощью отвёртки

Последняя неисправность кроется в электронном блоке ЭПХХ, управляющем работой электрического клапана. Если «восьмёрка» глохнет при движении накатом на передаче, то причина — именно этот блок. Поменять его не проблема, цена этой детали невелика.

Замена блока ЭПХХ

Как правило, после устранения перечисленных неполадок регулировка карбюратора не требуется. Но если вы заметили изменение оборотов в ту или иную сторону, то настройки можно слегка подкорректировать.

Устройство простейшего карбюратора

На сегодняшний день практически не осталось конвейерного производства карбюраторных ДВС. Некоторые автолюбители являются сторонниками карбюратора, т.к. в отдаленной от станций технического обслуживания среде его можно обслуживать самостоятельно, что не скажешь про инжекторную систему. Недостатком определены пониженные параметры крутящего момента на высоких оборотах, увеличенный расход горючей смеси.

Простейший карбюратор автомобиля: 1 — воздух; 2 — топливо; 3 — игольчатый клапан; 4 — поплавок; 5 — поплавковая камера; 6 — распылитель; 7 — топливный жиклер; 8 — смесительная камера; 9 — рабочая смесь; 10 — дроссельная заслонка; 11 — диффузор.

Также у старых карбюраторов отмечаются трудности при запуске при холодном времени. Механизированная установка подсоса не дает возможности пользоваться авто запуском, что доставляет немало проблем. На последних моделях существовал авто подсос, который автоматически регулировал заслонку в зависимости от температуры охлаждающей жидкости.

Преимущества, которые могут остановить переход ваз 2109 из карбюратора в инжектор:

• Новое устройство стоит дешевле, чем переоборудование авто ваз 2109 с карбюратора на инжектор. Поэтому агрегат принят бюджетным вариантом при обслуживании.
• Техническое обслуживание, ремонт узлов может производится самостоятельно, при помощи подручных инструментов. Достаточно купить ремонтный комплект прокладок, который реализуется любой торговой точкой автомобильных частей.
• Любители старых конфигураций отмечают как преимущество отсутствие блока управления, дополнительной электроники.

Ремонт карбюраторной системы может производится без особых условий, наиболее простым вариантом, при необходимости посредственной чистки карбюратора, является способ с перестановкой броне проводов. Данный прием позволяет прострелять каналы потом воздуха с горючей смесью, с инжекторной системой такой ремонт не рекомендуется.

Какой «Солекс» подобрать

Агрегаты производства Димитровградского завода «Солекс» различаются преимущественно геометрией жиклеров. Имеется разница в диаметрах диффузоров, а также в размерах, конструкции воздушных жиклеров. Также различается профиль кулачка.

Однако без всяких неприятных последствий и доработок совершенно любой «Солекс» из всей серии можно поставить на автомобиль, для которого карбюратор никогда и не изготавливался. Моделей и модификаций этих карбюраторов выпускалось много – ими комплектовались ВАЗ-08, 09, АЗЛК-21412, ЗАЗ-1102. Имеются «Солекс» для ВАЗ-2104, 05, 07. Это все говорит о том, что совершенно любой агрегат из названной линейки без переделок или почти без них можно ставить на заднеприводные ВАЗы.

От выбора конкретного «Солекса» зависит результат тюнинга. Но в любом случае у двигателя улучшится тяга, автомобиль получит ровный разгон. Для экономии стоит подобрать модификацию «Солекс» на «Таврии» – это ДААЗ-2181. Если нужна увеличенная разгонная динамика, то подбирают ДААЗ-21073. Он отличается диффузорами большего диаметра. Данный карбюратор создавался для моторов с объемом 1,7, и после установки этого «Солекса» на классику следует подготовиться к большому расходу топлива.

«Солексы» моделей 2108, 21083, 21051-30 считаются у автомобилистов золотой серединой. Агрегаты способны обеспечивать лучшие динамические характеристики и меньший расход топлива, если сравнивать их характеристики с «Озоном».

Как функционирует карбюратор «восьмерки»?

Бензин через клапан и фильтр подается в поплавковое устройство (в камеру с двумя секциями). Требуемый уровень горючего в этом двухсекционном устройстве поддерживает упомянутый клапан (он имеет игольчатую форму). Из описываемой камеры бензин через топливные жиклеры карбюратора направляется в эмульсионные колодцы. В них топливо соединяется с воздухом, подаваемым через соответствующие жиклеры. Получившаяся композиция затем отправляется в диффузоры.

Это становится возможным благодаря пусковому механизму. Водитель управляет им рукояткой «подсоса». Когда он до упора вытягивает ее, совершается поворот по оси воздушной заслонки и ее закрытие. При этом камера слегка (на один миллиметр) приоткрывается. После запуска мотора наблюдается увеличение во впускном коллекторе величины разрежения, которое направляется в полость пускового механизма.

Его диафрагма за счет полученного разрежения приоткрывает на показатель пускового зазора (около 3,5 миллиметров) воздушную заслонку. Когда водитель утапливает рукоятку «подсоса», отмечается уменьшение пусковых зазоров. Если нажать на педаль газа при вытянутой рукоятке, заслонка второй камеры закрывается, а первой открывается. За счет этой схемы езда на непрогретом двигателе становится более комфортной (так как отсутствуют провалы и рывки машины).

Отбор горючего из эмульсионного отсека (так называемого колодца) осуществляется механизмом холостого хода (ХХ). Бензин подается через жиклеры ХХ и соединяется с воздухом. Эта композиция через специальное отверстие идет под заслонку дроссельного узла. При помощи двух винтов выполняется контроль открытия дросселя на ХХ:

• при открытии (частичном) заслонки второй камеры, смесь горючего и воздуха отправляется в нее через отверстие;
• если же открывают заслонку первой камеры, горючая композиция проходит через вертикальный зазор.

Рекомендации специалистов по регулировке 21073

Со стандартными жиклерами «Солекс» не сможет поразить динамикой. В этом случае можно заменить карбюратор на 21073. Без изменений монтаж вполне возможен, но в стандарте в первой камере будет готовиться бедная смесь. Поэтому на первой камере мотор не сможет обеспечивать достаточную тягу для разгона. Машина будет очень медленно набирать скорость.

Темп движения резко улучшится, когда откроется вторая камера. И автомобиль будет прыгать вперед, подобно козлику. Но топливная экономичность при этом очень низкая.

Проблему можно решить подбором главного топливного жиклера в первой камере карбюратора. Если заменить его со 107,5 на 110, то можно получить улучшенную интенсивность разгона. Это некий компромисс между экономией и динамикой. Оптимально – 115-й топливный жиклер в первую камеру. Можно установить и 117,5. Но расход увеличится еще больше. Смесь с данным жиклером переобогащается, и динамика может ухудшится.

Воздушные жиклеры первой камеры – 145, 150, 155. С топливным 117,5 можно установить воздушный 165.

Доработка карбюратора ВАЗ-2108 (2109)

Владельцы автомобилей дорабатывают карбюратор, пытаясь решить ту или иную проблему с эксплуатацией. Самые распространённые — высокий расход топлива и плохая динамика разгона.

Снижение расхода топлива

На расход топлива влияет не только карбюратор. Во многом он зависит от стиля езды.

Прежде чем что-то модернизировать, необходимо проверить и отрегулировать свечи и другие элементы зажигания, отрегулировать клапана и установить чистый воздушный фильтр.

Значительное превышение расхода над паспортным обычно говорит о неисправности, которую надо устранить, а уж потом улучшать конструкцию. Бесполезно крутить карбюратор, если в цилиндрах низкая компрессия.

Уменьшая соизмеримый с паспортными данными расход, следует помнить, что, скорее всего, пострадает динамика разгона. Автомобиль станет менее резвым. Не исключено появление провалов и других неприятных явлений. Не придётся ли выполнять работу повторно, устраняя последствия вмешательства?

Уменьшить расход топлива на 0,3–1 л/100 км можно, подобрав жиклёры первой камеры.

1. Установите жиклёр с меньшим сечением отверстия (индексом) ближайшим к имеющемуся. Отрегулируйте холостые обороты, оцените динамику в движении.
2. Если двигатель работает по субъективной оценке нормально, пробуйте следующий индекс. Продолжайте до тех пор, пока не столкнётесь с неустранимыми регулировкой проблемами.
3. Возвращайтесь к последнему устойчивому варианту замены и пробуйте по аналогичной методике менять воздушные жиклёры. Но не на меньший, а на больший индекс, чем установлен.

Подбирая жиклёр по такой методике, можно добиться уменьшения расхода почти на 1 л/100 км. Динамика ухудшится неизбежно. Насколько — можно судить лишь по результатам стендовых испытаний двигателя. Обычному владельцу они недоступны.

Расточка диффузоров

Диффузоры растачивают с противоположной целью. Экономия бензина для любителей шустрых машин неважна.

За счёт увеличения диаметра диффузоров увеличивается воздушный поток и разряжение, высасывающее топливо из каналов карбюратора в смесительную камеру.

Берясь за расточку, следует учесть, что лишь увеличение воздушного потока проблемы не решит, так как сделает смесь беднее. Дополнительно потребуется подобрать соответствующие жиклёры.

Кроме того, эксперимент не только необратимый, но и довольно опасный, можно насмерть «убить» карбюратор, испортив смесительные камеры.

Безопасная расточка — устранение препятствий воздушному потоку. Движению мешают неровности и следы отливок на малых диффузорах, а также выступающие винты крепления дроссельных заслонок.

1. Снимите малые диффузоры. Зажав в тиски, напильником уберите неровности, скруглите поперечины. Отполируйте поверхности.

2. Не откручивая, сточите выступающие головки винтов крепления заслонок.
3. Перед установкой продуйте и промойте карбюратор.

При такой расточке малых диффузоров жиклёры менять не требуется. Смесь слегка обедняется, но на динамику это влияет мало.

Растачивать вручную большие диффузоры — дело малоперспективное. Во-первых, очень трудоёмкое, во-вторых, используя напильник, трудно выдержать форму. Лучше поискать знакомого токаря.

Расточка положительно сказывается на динамике при высоких оборотах двигателя. На малых и холостых оборотах увеличение диаметра диффузоров вызывает обеднение смеси, вследствие чего ухудшается стабильность, появляются провалы, падает мощность.

Недостатки устраняют увеличением размера жиклёра холостого хода, распылителя первой камеры и кулачка ускорительного насоса.

Всех хлопот можно избежать, если заменить штатный карбюратор на модель, предназначенную для двигателя большего объёма.

После расточки больших диффузоров или замены карбюратора более производительным об экономии топлива лучше не вспоминать.

Видео: доработка карбюратора ДААЗ-21083

https://youtube.com/watch?v=8DapaNbs2lc

Карбюраторы «Солекс», которыми комплектуются автомобили ВАЗ-2108 и ВАЗ-2109, зарекомендовали себя очень хорошо. Устранение их неисправностей по силам большинству автолюбителей. Главное — не теряться и немного подумать, приступая к ремонту.
