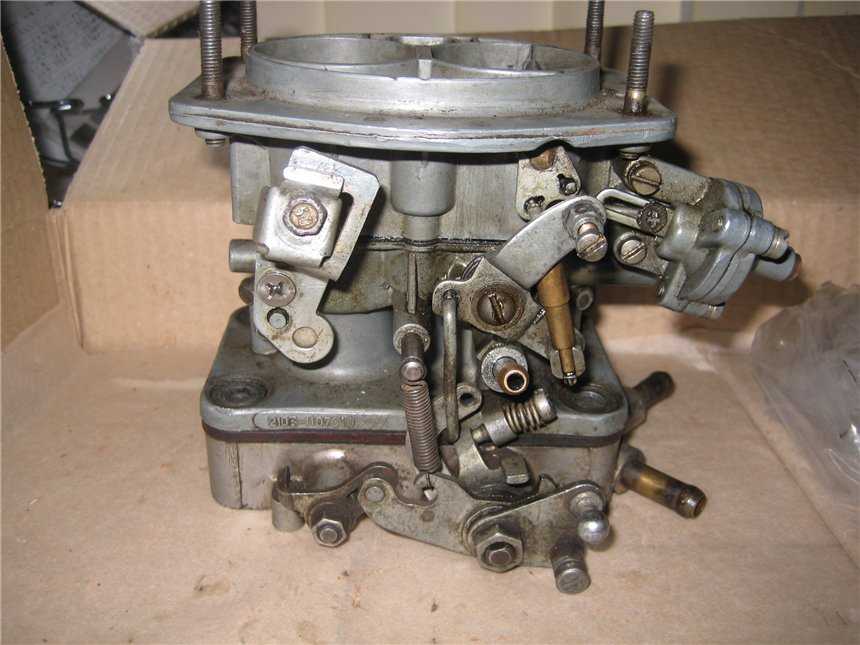

Карбюратор 2106, устройство и принцип работы
Тип данного карбюратора — эмульсионный. Горючее поступает в карбюратор через игольчатый клапан и специальный сетчатый фильтр. Клапан связывается с поплавком через тросик, что дает возможность поддерживать уровень горючего в поплавковой камере на требуемом уровне. Посредством топливных жиклеров горючее из поплавковой камеры попадает в эмульсионные трубки и колодцы, где оно смешивается с воздухом, что поступает через воздушные жиклеры. Далее полученная смесь посредством распылителей попадает в большие и малые диффузоры. Затем эмульсия подается в отверстие, перекрываемое иглой винта количества, здесь она дополнительно смешивается с воздухом. После этого смесь попадает во впускной трубопровод.
Регулировка «Солекса»
Основной особенностью конструкции карбюратора на ВАЗ 2106 является наличие двух устройств, которые не зависят друг от друга. Первое из них функционирует на холостом ходу (оно состоит из вакуумного и электровакуумного клапанов, оборудованных воздушными и топливными жиклерами). Второе являет собой две камеры, начинающие функционировать при открытии дроссельной заслонки, то есть при нажатии на газовую педаль.
И хотя обе системы функционируют независимо, состав смеси в них зависит от уровня горючего, которое находится в поплавковой камере. Следовательно, изменение уровня топлива напрямую воздействует на функционирование систем, поскольку нарушается их регулировка — мотор неустойчиво функционирует на холостом ходу и невозможно в точности выставить обороты ХХ.
Признаки неполадок карбюратора 2106
Симптомы самых распространенных поломок:
- Хлопки во время нажатия на педаль акселератора, как будто стреляет в карбюратор.
- Такие же хлопки, однако уже стреляет в глушитель.
- Автомобиль долго думает во время езды по трассе. Во время нажатия на газовую педаль до упора авто ускоряется слишком медленно или не ускоряется совсем.
- Обороты на холостом ходу плавают: они то слишком низкие, то слишком высокие.
- Во время переключения на 2 либо 3 передачу и нажатия на педаль акселератора авто сначала замедляется, а затем делает рывок вперед, резко набирая обороты.
Поломки, которые указаны в первом и втором пунктах, появляются в результате детонации — микровзрывов топливной смеси. Если детонирование происходит в глушителе, значит топливная смесь слишком богатая, в ней очень мало воздуха. Если же детонация во впускном коллекторе, то горючая смесь чересчур бедная, в ней мало бензина и слишком много воздуха.
Симптом, описанный в пункте 3, указывает на неисправность привода второй камеры. Устраняется заменой поломанных элементов.
Ситуация, описанная в 4 пункте, говорит о потребности регулировки холостого хода.
Симптом, описанный в 5 пункте, указывает на поломку ускорительного насоса — нужна замена пружины либо диафрагмы.
↑ Схема карбюратора Озон
1 – винт регулировки хода впускного клапана ускорительного насоса; 2 – крышка карбюратора; 3 – топливный жиклер переходной системы второй камеры; 4 – воздушный жиклер переходной системы; 5 – воздушный жиклер эконостата; 6 – топливный жиклер эконостата; 7 – главный воздушный жиклер второй камеры; 8 – эмульсионный жиклер эконостата; 9 – пневмопривод дроссельной заслонки второй камеры; 10 – малый диффузор; 11 – жиклеры; 12 – нагнетательный клапан ускорительного насоса; 13 – распылитель ускорительного насоса; 14 – воздушная заслонка; 15 – главный воздушный жиклер первой камеры; 16 – жиклер пускового устройства; 17 – воздушный жиклер холостого хода; 18 – автоматическое пусковое устройство; 19 – электромагнитный клапан с топливным жиклером холостого хода; 20 – игольчатый клапан подачи топлива; 21 – топливный фильтр; 22 – штуцер подвода топлива; 23 – поплавок; 24 – винт заводской подстройки системы холостого хода; 25 – главный топливный жиклер первой камеры; 26 – регулировочный винт качества рабочей смеси; 27 – регулировочный винт состава рабочей смеси; 28 – дроссельная заслонка первой камеры; 29 – корпус поплавковой камеры; 30 – дроссельная заслонка второй камеры; 31 – корпус дроссельных заслонок; 32 – эмульсионная трубка; 33 – главный топливный жиклер второй камеры; 34 – перепускной клапан ускорительного насоса; 35 – впускной клапан ускорительного насоса; 36 – рычаг привода ускорительного насоса.
