Периодичность замены
В техдокументации производителя указывается, что на Лада Гранта ремень ГРМ подлежит обязательной замене каждые 60 тыс. км пробега.
Но здесь стоит отметить, что это граничное значение и лучше провести замену до достижения такого пробега, ориентировочно – на 50 тыс. км, но бывают случаи, когда привод требует замены на 40, а то и 30 тыс. км, все зависит от качества ремня и его рабочих условий.
В любом случае лучше периодически проверять состояние привода (рекомендуется каждые 15 тыс. км) и при обнаружении следов износа, сразу же его заменять.
Если этого не сделать, то возможен его обрыв, что чревато серьезными последствиями – поршни двигателя столкнуться с открытыми клапанами, приведя к их повреждению и последующему дорогостоящему ремонту.
Какие последствия внезапного обрыва привода
Последствия обрыва крайне негативные и нежелательные. Величина ущерба зависит от положения клапана в момент обрыва привода. Наиболее безопасный вариант: изгиб основы клапана. Самый плохой: капитальный ремонт силового агрегата с полной заменой всех комплектующих. Разница в стоимости ощутима, даже если проводить капремонт самостоятельно.
Длительность работы мотора после время «Ч» — также немаловажный фактор. Чем быстрее водитель выключит зажигание, тем менее губительны последствия и наоборот. Мотористам СТО известны случаи, когда коромысло, основы клапанов в буквальном смысле слова пробивали стенку блока цилиндров, вылезали наружу.
Замена ремня привода ГРМ
Пусть маховик двигателя был правильно установлен и зафиксирован (см. выше). Тогда ключом «на 17» или «на 19» (ДВС 11183) откручивают винт, удерживающий шкив привода генератора. Сам шкив и защитную шайбу затем снимают.
Шкив не должен мешать
Теперь нужно ослабить прижимную силу в натяжном ролике:
-
11186/21116 – используя «круглый» ключ «на 15», откручивают болт крепления на 2-3 оборота. Ролик «отпустит» ремень автоматически;
- 11183 – ключом «на 17» нужно ослабить гайку крепления. Затем сам ролик вращают по часовой стрелке.
Осталось выполнить замену: на место старого ремня ГРМ устанавливают новую деталь, и всё. Монтаж остальных деталей производят в обратном порядке.
Основная операция по замене

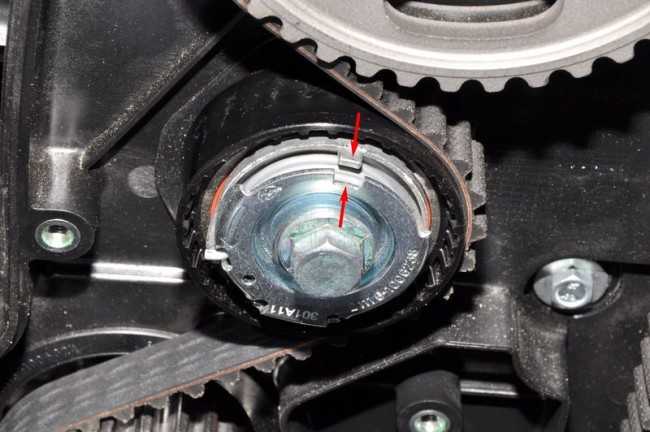

Чтобы повысить прижимную силу, внешний узел ролика вращают против часовой стрелки. Для двигателей 11186/21116 нужно выполнить дополнительное требование: две прямоугольные метки должны совпасть.
Обязательное требование для моторов 11186/21116
По завершению монтажа метки A-B и C-D тоже должны совпадать. Чертёж для них приводится выше.
Моменты затяжки
Чтобы выполнить монтаж правильно, нужен ключ с регулятором усилия. Значение на нём выставляют в зависимости от вида детали:
- Винт крепления натяжного ролика (11186/21116) – 17-27 Н*м;
- Крепёжная гайка ролика (11183) – 30–36 Н*м;
- Крепёж шкива генератора – 105–110 Н*м.
Сначала на ролике настраивают натяжение, а затем производят затяжку крепежной гайки или болта.
Когда и через сколько нужно менять?
По официальному регламенту ремень движка 21116 или 11186 меняется при пробеге 60 тысяч километров. По факту многие автовладельцы производят ремонт и меняют ремешок газораспределительного механизма, а также ролик натяжителя, обычно через 50 тысяч км пробега. Норма для проверки состояния изделия — каждые 15 тысяч пройденных километров.
Какие признаки свидетельствуют о необходимости замены:
- Износ структуры ремешка. В результате изнашивания изделие будет проскальзывать на шкивах и в конечном счете оборвется. Обычно это происходит при повышенной нагрузке либо высокой влажности воздуха. У изношенного ремня могут наблюдаться куски нити и тканевые остатки.
- В большинстве случаев быстрый износ изделия обусловлен отклонением положения натяжного ролика либо шкива. Ремешок выйдет из строя быстрее, если рабочая температура подшипникового устройства повышенная или деталь функционирует некорректно.
- Появление трещин либо отслоений на структуре.
- Рабочая сторона ремня стала менее эластичной и более твердой. При такой проблеме ремешок может блестеть. Из-за повышенной твердости изделие не сможет хорошо контактировать со шкивом распределительного вала.
- Увеличение длины ремня. Если размер изделия больше, его надо менять. Снижение эластичных характеристик ремешка приведет к его быстрому обрыву.
- Отклонение положения изделия от нормированных показателей. Такая проблема говорит о том, что надо менять ролик натяжителя.

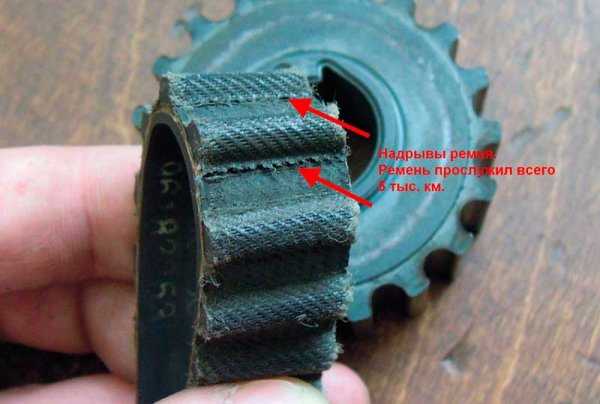

Трещина на структуре ремешка
Причины быстрого износа
Почему ремень ГРМ на Лада Гранта изнашивается:
- Плохое качество материала, из которого изготавливается ремешок. Многие производители экономят на сырье, что приводит к преждевременному обрыву изделий.
- Низкое качество сборки узлов и механизмов силового агрегата, через которые проходит ремешок ГРМ.
- Эксплуатация ремня, который начал изнашиваться. Когда на его структуре есть следы повреждения, ремень надо менять, а не продолжать использовать.
- Ошибки, допущенные при установке. В случае когда ремень неправильно поставлен и неплотно лег на ролики и шкивы, то он износится значительно быстрее.
- Выход из строя натяжного ролика. Если не менять этот элемент при установке нового ремешка, он может износиться быстрее, что также приведет к обрыву изделия.
О последствиях разрыва ремня Лада Гранта вы можете узнать из ролика, снятого пользователем Denis Gorban.
Процесс сборки механизма
Все манипуляции осуществляются по обратному порядку.
- Убеждаемся в корректном расположении меток.
- Устанавливаем новый натяжной элемент (ролик).
Навеску ремня начинаем с надевания на шестерню коленчатого вала. Затем, поддерживая «расходник» рукой, «накидываем» на шлицы шестерни распределительного вала. Последним действием поджимаем ремень роликом. Данный элемент наделен парой отверстий, внутрь которых возможно завести вилку или, как вариант, плоскогубцы для фиксации эксцентрика в натянутом положении ремня. Затягиваем болт с одновременным удержанием ролика.
Убеждаемся, что замена ремня ГРМ в авто LADA Granta прошла успешно, посредством вращения механизма на два полных оборота (вручную). Проверяем совмещение меток и рисок (на маховике и смотровом окне).
Заметим один нюанс: возможно отклонение на пару миллиметров риски на распределительном валу относительно метки, нанесенной на корпус головки блока Лада Гранта. Этот допускается. Если расхождение приравнивается к 10 мм, то некорректный монтаж ремня сразу виден. Для его устранения ослабляем ролик и переставляем ремень на 1 зуб в требуемую сторону. По достижении правильной установки продолжаем дальнейшую сборку.
Когда осуществляется замена ремня ГРМ, обеспечивающего привод генераторного узла, учитываем факт отсутствия механизма натяжения. Для целей натяжки подаем корпус устройства максимально близко к моторному блоку. После этого надеваем ремень на генераторный шкив полностью, а вот на шкив коленчатого вала частично. За счет последующего проворачивания вала ремень своими руками надевается на обозначенный шкив.
На этом замена ремня ГРМ завершена и Лада Гранта готова к запуску мотора.
Аналогичная замена ремня ГРМ в моторах 16 клапанов наделена рядом нижеприведенных отличий.
Поскольку ГРМ располагает двумя распределительными валами на Лада Гранта, то и меток на их шестернях тоже две. Проверять правильность установки следует у обеих. Замене подлежат уже два ролика: обводной с натяжным. Процедура навески ремня кропотливее, поскольку предполагает учет правильности надевания ремня на зубья обеих шестерен распределительных валов с предварительным пропусканием ветви мимо ролика, служащего в роли обводящего
Обращаем внимание на загрязненность участка головки мотора, расположенного под шестернями валов. Если таковой факт присутствует, протираем участок и внутреннюю поверхность защитного кожуха
Выводы
Теперь вы знаете, через сколько менять ремень ГРМ. Бесспорно, обрыв ремня LADA Granta – источник небывалых проблем. Это обстоятельство не означает, что нужно бездействовать. Далее приведем несколько рекомендаций, чья цель минимизировать обозначенный риск.
1. Тщательнейшим образом относитесь к процедуре проверки ремня на предмет его износа. Это действие рекомендуется осуществлять спустя 10-15 тыс. км.
2. Не следует пренебрегать проверкой состояния сальников. Дефект проявляется в виде характерных пятен под днищем автомобиля.
3. Свидетельствовать о проблеме может мигание лампы, регистрирующей давление масла в моторе LADA Granta. Если данный факт проявился, срочно глушим двигатель и принимаем меры по поиску источника поломки.
4. Применяйте только оригинальные запчасти, хотя процедуру контроля их состояния никто не отменял.
