Что такое метки и их назначение в механизме Шнивы
Метки в системе ГРМ на авто Нива Chevrolet это особые виды насечек и отверстий, которые размещаются на шкивах газораспределителя. На фото изображены шкивы с метками, по которым выставляется цепь привода ГРМ.
Смотрите:
Выставление цепи по меткам делается для того, чтоб она лучше фиксировалась и придерживала сам механизм газораспределения. Если же установить цепь без соблюдения меток, то работа шкивов будет неслаженной и потом приведет к их скорейшему износу. Потому принципиально всякий раз при подмене цепи либо деталей газораспределительного механизма устанавливать их с соблюдением меток. Может быть нарушение работы системы ГРМ при ослаблении натяжения цепи либо ее растяжке. Чтоб верно выставить механизм ГРМ по особым меткам, разглядим порядок установки фаз газораспределителя на ВАЗ-2123.
Установка фаз механизма газораспределения по специальным меткам
Итак, установка фаз в системе ГРМ по особым отметкам на автомобиле Нива Chevrolet включает последующую последовательность действий:
Сначало убеждаемся в наличии необходимого инструмента: отвертка и гаечные ключи на 8 13 и 10. Также понадобится специальный инструмент, которым необходимо будет проворачивать коленвал.
Устанавливается автомобиль ВАЗ-2123 на смотровую яму и фиксируются колеса с помощью ручника. Под колеса можно подложить башмаки.
Открываем капот на Ниве Шевроле и извлекаем следующие элементы: снимается вентилятор; отвинчиваются крепления радиатора и отводится он в сторону
Снимать патрубки и сливать жидкость нет необходимости; извлекается патрубок воздуховода.
Добравшись до крышки клапанов, необходимо отвинтить ее крепления и осторожно извлечь, чтобы не допустить попадания внутрь грязи и прочих предметов.
Метки ГРМ ВАЗ(LADA) 21214 НИВА
Установка меток ГРМ на ВАЗ(LADA) 21214 НИВА. Извините за качество. Фотоаппарат сел.
Часть 2. Клапан поршень = ремонт Нива шевроле NIVA Chevrolet 44
Капитальный ремонт двигателя Chevrolet NIVA.
После проведения ремонтных работ рекомндуется заменить прокладку крышки.
После того как крышка была снята, наблюдается следующий вид, изображенный на фото ниже.
Под крышкой клапанов
Смотрите:
Важно! При откручивании болта необходимо контролировать его положение, потому как он ничем не фиксируется и может свободно упасть в поддон двигателя. Рекомендуется при ослаблении затяжки осуществлять откручивание рукой или ключом с глубокой головкой
При сборке не забудьте о замене прокладки на крышке!
Проведенная работа не требует много времени, но является залогом успешной работы деталей механизма газораспределения автомобиля Нива Шевроле
Делая вывод, хочется отметить важность выставления цепи ГРМ по специальным меткам. Если вы по какой-либо причине забыли выставить шкивы по меткам, то лучше не запускать этот процесс и произвести повторную регулировку
Это продлит срок службы системы ГРМ и всех ее составных элементов.
Вам все еще кажется что диагностика авто это сложно?
Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить, потому что вам уже знакомо что:
- СТО ломят большие деньги за простую компьютерную диагностику
- Чтобы узнать ошибку надо ехать к специалистам
- В сервисах работают простые гайковерты, а хорошего спеца не найти
И вы конечно устали выбрасывать деньги на ветер, а о том чтобы кататься по СТО постоянно не может быть и речи, тогда вам нужен простой АВТОСКАНЕР ELM327, который подключается к любому авто и через обычный смартфон вы всегда найдете проблему, погасите CHECK и неплохо сэкономите.
Работы по улучшению геометрии
Из-за низких показателей КПД двигателя и малой износостойкости, механический тюнинг двигателя Нивы 4х4 является почти обязательным. Такие работы называются работами по изменению геометрии силовой установки. Начать дорабатывать силовую установку стоит с модернизации карбюратора. Делаем следующее:
- Меняем жиклёры с показателем 1 кам на жиклёр с показателем 2 кам;
- Обновляем носик ускорительного насоса.
Если в карбюраторе имеется грязь или нагар, производим чистку вручную. Для этого нам понадобится тряпка, бензин и физическая сила. Если грязь сильно въелась, поможет аппарат высокого давления или другое устройство, предназначенное для мойки машины. Также можно использовать специальные «ванны» для удаления присохшей грязи с деталей. Таким способом можно значительно улучшить подачу топлива в газораспределительный механизм.
Если вы являетесь обладателем инжекторной Нивы, то самостоятельная доработка инжектора недопустима. Только профессионал, обладающий знаниями в программном обеспечении, сможет выполнить такой тюнинг двигателя Нивы.
Усовершенствуем выхлопную систему
Так как выхлопная система способна увеличить мощность и КПД мотора, тюнинг двигателя ВАЗ-2121 включает в себя установку современных выпускных и впускных коллекторов.
С их помощью процесс подачи воздуха и вывод отработанных газов будет оптимизирован, и КПД силовой установки станет выше. Для увеличения мощности двигателя имеет смысл установка резонатора от глушителя. При нём отвод выхлопных газов улучшается, а работающий двигатель приобретает красивое басовое звучание.
К тюнингу двигателя ВАЗ (Нива) относится и перенос глушителя дальше к заднему мосту, когда демонтируется практически вся выхлопная система. При этом резонатор можно установить от любой машины, например, от Москвича.
Последствия несвоевременной замены
Часто причиной ремонта становится несовершенство конструкции гидронатяжителя. Чтобы этого избежать, многие проводят замену натяжителя цепи Шевроле Нива с гидравлического на механический. В остальном, эксплуатация цепи ГРМ дольше положенного срока может привести к нарушению нормальной работы двигателя, а в запущенных случаях и к его капитальному ремонту.
Повышенный функциональный ресурс узлов и несложная замена позволяют регулярно заменять механизм ГРМ самостоятельно. В сочетании с качественным маслом это значительно продлит жизнь мотора до капиталки, а автовладельцу сэкономит деньги и нервы.

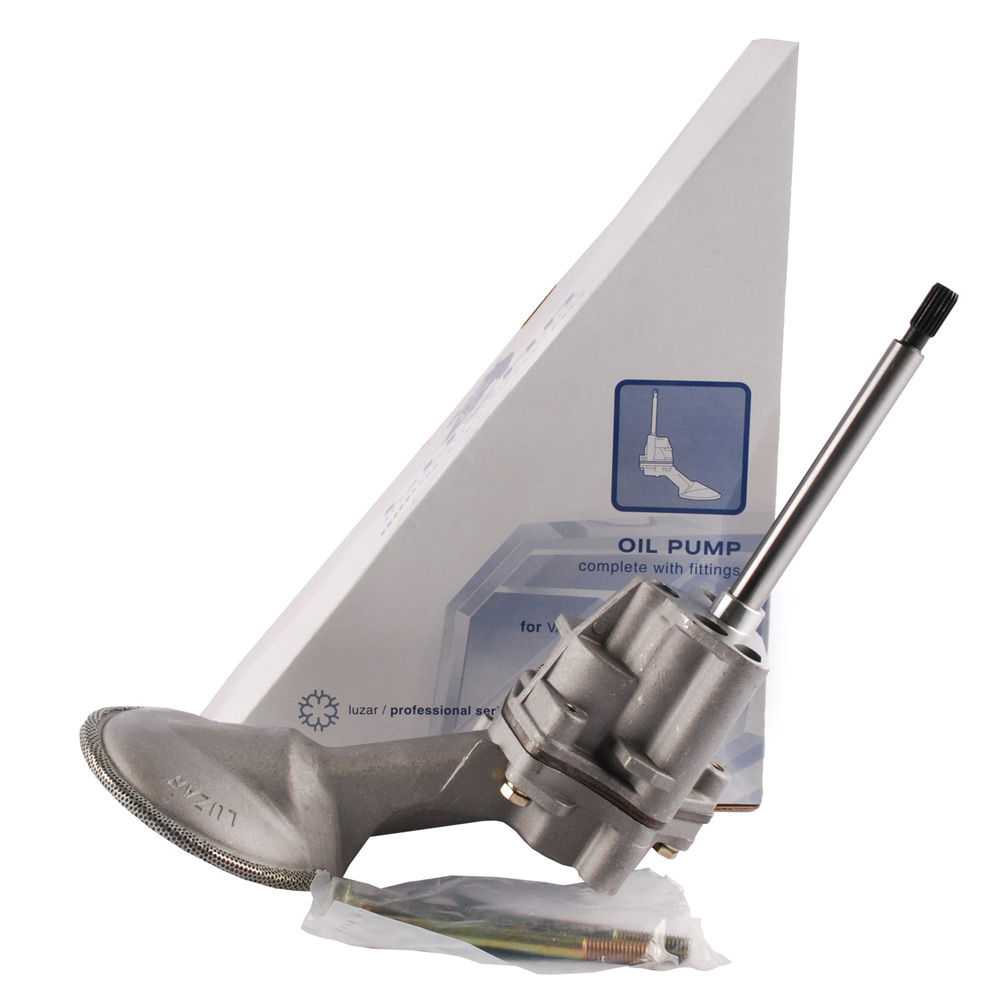

Работы с масляным насосом
Смазка, поступая через масляный насос, продлевает срок службы двигателя. Чтобы улучшить производительность масляного насоса при тюнинге двигателя нивы, необходимо взять ещё один насос и отрезать от него часть корпуса с плоскостью разъёма. Толщина этого «блина» должна быть около 11 см. С помощью фрезеровки срезаем лишнее и оставляем толщину 10 мм.
Далее делаем следующее, чтобы убрать фаски на краях зубьев:
- Спрессовываем, то есть снимаем, ведущие шестерни.
- Торцуем одну из шестерён на 0,75 мм с каждой стороны.
- Вторую шестерню обрезаем до 11,5 мм (после торцовки).
- Повторяем операцию с остальными шестернями (ведомыми).
Приступаем к работе над корпусом. Для этого делаем следующее:
- Освобождаем ось ведомой шестерни из корпуса.
- Из ведущего валика формируем более длинную ось.
- Вставляем полученную ось в корпус.
- Узкую шестерню напрессовываем на второй ведущий валик.
- Напрессовываем широкую шестерню.
- Широкую ведомую шестерню фиксируем в корпусе.
- Устанавливаем в корпус узкую шестерню.
Такая последовательность позволит избежать проворота шестерней относительно друг друга. Можно усовершенствовать и маслоприемник Ваза, обрезав его на сантиметр снизу. После этого подгоняем торцевой зазор и соединяем всю конструкцию болтами.
Регулировка цепи ГРМ по меткам
В газораспределительной системе Шевроле Нива имеются метки, представленные в виде насечек и отверстий и размещенные на шкивах ГРМ.
Цепь нужно выставлять именно по этим меткам для лучшей ее фиксации и поддержки всего газораспределительного механизма. В противном случае шкивы будут работать неслаженно и гораздо быстрее износятся. Поэтому так важна установка со строгим соблюдением меток. Также цепь может ослабнуть или растянуться, и система ГРМ начнет работать со сбоями.
Для правильного выставления цепи ГРМ во время ее замены в Шевроле Нива нужно вращать коленчатый вал до совмещения меток на шестерне распределительного вала и подшипника. Если метки на коленвале и на крышке цепи совпадают, значит, привод установлен правильно. При несовпадении насечек требуется отрегулировать фазы. Метка продолговатая — так удобнее производить совмещение.
Для регулировки положения фаз в Шевроле Нива следует разъединить крепеж стопорной шайбы, а затем выкрутить болт с шестерни распределительного вала ключом 13 мм. Далее рычаг КПП переводится в положение первой передачи. Таким образом, крепежный болт шестерни коленвала застопорится и не будет прокручиваться. Затем этот болт необходимо выкрутить и вынуть вместе со стопорной шайбой.
Нужно учесть, что данный болт после выполнения этих операции не будет зафиксирован, соответственно, он может выпасть в поддон мотора. Поэтому работы следует выполнять ключом с глубокой головкой.
Затем по необходимости снимается натяжитель. Если нужды в замене этого элемента нет, цепь можно снять путем отжатия плунжера отверткой. Далее цепной привод для снятия со звездочки коленчатого вала следует слегка оттянуть на себя.
Привод ГРМ регулируется и выставляется по меткам, для чего ее нужно переместить на один зуб. Во время замены ГРМ на Ниве Шевроле удобнее ставить звездочку с уже надетой цепью. Требуется, чтобы отверстия в цепи ГРМ совпали с установочным штифтом. Это достигается путем проворачивания коленчатого вала в нужную сторону до момента совпадения выемок.
Далее устанавливается стопорная шайба. Крепежный болт следует наживить, но не затягивать. Затем нужно проверить, совпали ли метки. Для этого коленвал Шевроле Нива проворачивается соответствующим ключом 2-3 раза. Когда все насечки совпали, процесс регулировки можно считать законченным. В противном случае все операции повторяются сначала.
Несмотря на кажущуюся сложность, весь процесс регулировки требует немного времени
Важно соблюдать совпадение меток на ГРМ Шевроле Нива. От этого будет зависеть работа двигателя
Кроме того, нужно поменять прокладку во время установки крышки клапана, потому что при снятии старой прокладки на ней могут появиться микроскопические трещины, через которые будет протекать смазка.
грм нива, основные проблемы
Чаще всего проблема с грм проявляется в следующем виде. Клиент говорит о том, что заменено масло, фильтра, свечи, провода и расходомер заодно – и несмотря на эти вложения и усилия двигатель потерял тягу. В 80% случаев требуется вмешательство в ГРМ.
- Главная болезнь, это «наследство». Если взять аналогичные по объему двигатели, у многих из них так называемая двухцепная схема. То есть короткая цепь, которая соединяет коленчатый вал и промежуточный вал, и вторая цепь, которая от промежуточного вала – крутит распределительные валы. В этом случае, даже если цепь сделана по качеству не очень, вероятность набегания ошибки и рассинхронизации коленвала и распредвалов достаточно мала. В нашем случае, конструкторы завода просто взяли и на фиатовский двигатель поставили однорядную цепь, добавив новые башмак натяжителя и успокоитель. Естественно, что при такой длинной цепи, она «вытягивается» и выскакивает ошибка «чек энджин», с датчика распредвала, который следит по сути дела за синхронизацией валов.
- Вторая болезнь это наше родное качество. Если мы возьмем, какой нибудь аналогичный двигатель, то ……….то мы его взять не сможем, потому что аналогичных живых двигателей, схожих по конструкции уже не осталось. Только мы тщательно оберегаем динозавра. Тогда сделаем по-другому. Законодателем моды в области цепных двигателей, всегда была фирма Ниссан. Поэтому, очень приблизительно мы возьмем их двигатель объемом 1,4 литра, 80-90 годов выпуска, с которого снимается похожая мощность, в 70-80 лошадок и которой был произведен миллионными тиражами. С этим движком я прекрасно знаком лично, поскольку у двух моих приятелей «разбежные» Альмеры, именно с ним. Я не буду сравнивать шумность и другие субъективные характеристики. Сравню только ресурсные показатели. На двух машинах пробеги превышают 250-300 тыс. цепи и звезды никто не менял и менять не собирается. Один раз в 100 тыс. меняются гидравлические натяжители цепей, и то как правило, только один из двух. Теперь берем грм 21214. Максимальный ресурс 150 тыс. После чего весь механизм, включая цепь, звезды и башмаки выбрасывается на помойку. А если мы говорим о рабочем ресурсе, когда цепь еще не вытянулась, а звезды еще не сточились…..то это 70-80 тыс.км.
- Башмак натяжителя и успокоитель цепи. Когда вскрываешь наш двигатель 21214, а по правде сказать, все тот же Фиат, угнетает то, что двигатель по своим запчастям является достаточно простым. Но даже эти простые запчасти производители не могут сделать приемлемого качества. Очень часто при вскрытии клапанной крышки приходится наблюдать треснувший башмак натяжителя цепи и полностью развалившийся успокоитель. Их выпускает два завода. Никаких маркировок на них нет, они отличаются по цветам. Серо-синие ходят дольше, чем темно-коричневые.
