Ремонт и замена грм на ваз (lada) 2111

Процедура замены

Процедура замены на ВАЗ 2110 достаточно проста, но существенно различается на разных моделях мотора, в зависимости от количества клапанов. По стандартному мнению, на 8 ми клапанном моторе менять ГРМ легче, чем на 16 клапанном, но это не совсем верно. Разберём процесс замены в двух случаях.

ВАЗ 8 клапанов

Считается, что замена ремня ГРМ на ваз 2110 с 16 клапанами сложнее классической модели. Разберём этот миф, рассмотрев процедуру замены на 8 клапанах:

1. Снимите минусовой провод, таким образов отключив аккумулятор.

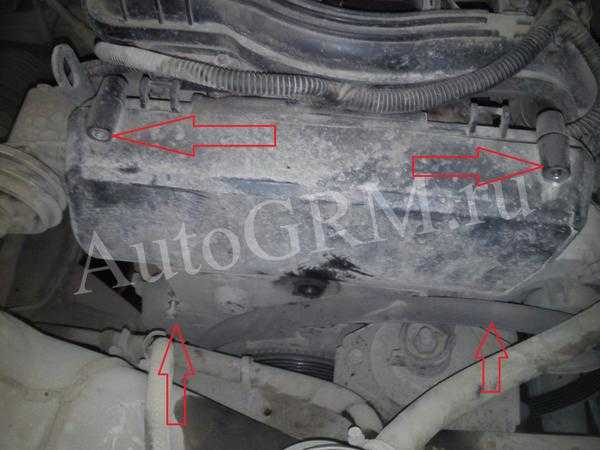

2. Скрутите болты на защитном кожухе и уберите крышку.
3. Снимите колесо спереди со стороны пассажира, убрав защиту отсека мотора и брызговики.
4. Установите шкив генератора так, чтобы его метка совпала с меткой на крышке.
5. Уберите защиту с коробки передач, сверьте совпадение пометок.
6. Заблокируйте маховик.
7. Снимите шкив генератора.
8. Снимите старый ремень.
9. Перед тем как ставить новый ремень проведите очистку, затем осушите пространство любой чистой тряпкой.
10. Поставьте новый ролик, сверяясь со стрелками направления, двигайте его по часовой стрелке, пока натягиваете ремень.
11. Проверьте корректность меток грм и натяжения.
12. Соберите все комплектующие обратно.

ВАЗ 16 клапанов

16 клапанная версия двигателя на ВАЗ 2110 не снискала особой популярности, несмотря на свою мощность, и прославилась как трудно ремонтируемая, в отличие от лёгкой процедуры замены грм ваз 2110 на 8 клапанов. Разберём процесс и его отличия от стандартного:

• Снимите защитную крышку, выкрутив 6 гаек.
• Освободите датчик коленвала.
• Найдите на шкиве участок, на котором не будет зубца. Это ориентир для поиска мёртвой точки наверху. В этой точке должен быть установлен поршень от первого цилиндра.

• Совместите датчик коленвала и шкив, заблокируйте и снимите последний.
• Ослабьте гайку ролика-натяжителя, вытащите старый ремень, убрав вместе с ним ролик.
• Проведите уборку пространства перед установкой новой детали.
• Установите и натяните ремень.
• Проведите два полных оборота коленвала, убедитесь, что метки выставлены правильно и установите все детали на место.

Замена ременной передачи

Сначала об инструментах, которые понадобятся нам при произведении ремонтных работ:

• шестигранник;
• торцовые головки;
• накидные и рожковые ключи;
• отвертки, имеющие разные наконечники;
• ключ для натяжки роликов.

1. Начать ремонт необходимо с установки автомобиля на ровную поверхность. Открывается капот и отсоединяется левая клемма от аккумулятора.

Так происходит обесточивание автомобиля. 2. Теперь нужно снять корпус системы ГРМ.

. 3. На датчике коленвала нужно отключить контакты и проверить расположение меток.

None

5. Ослабляем натяжение ременной передачи и проверяем метку, расположенную на коленвале. Производим фиксацию маховика, путем устанавливания отвертки между картером и венцом.

6. Откручиваем шкив коленвала. Проверяем совпадение меток на шестеренке коленвала и масляной помпе.

7. Теперь можно менять ремень. Для этого сначала надо снять ролик натяжения.

Затем уже снимается ремень. 8. Натягиваем новую передачу.

Натяжной ролик при этом проворачивается по часовой. Это легче делать специальным ключом, который следует приготовить заранее. Если ключа нет, тогда можно для этого использовать плоскогубцы, концы у которых искривлены.

9. Теперь собираем все от обратного. Не забываем вынуть отвертку из картера.

Натяжение ремня

Натяжка играет важную роль в правильной работе двигателя и ослабляет влияние износа на его состояние. Стоит знать меру – слишком сильная, как и слишком слабая натяжка приводит к перебоям и быстрому появлению повреждений. Проведём эту настройку по пунктам:

Поверните коленвал против часовой стрелки на два зубца распредвала, чтобы натянуть ремень.
Проверьте силу натяжки. Если всё сделано правильно, то он поворачиваться на прямой угол между шкивами, при небольшом усилии пальцев.
В обратном случае – ослабьте гайку крепления и поверните ролик против часовой стрелки на 10 градусов, для ослабления натяжки.
Регулируйте до установки среднего натяжения. Не забудьте, что нельзя поворачивать коленвал за шкив распредвала, во избежание повреждений двигателя.

Зачем менять ремень

В соответствии с перечнем регламентных работ для ВАЗ 2110, ремень ГРМ необходимо менять после каждых 60-75 тыс. км пробега, однако, здесь нужно учитывать еще и условия его эксплуатации, а это:

• перепады температур;
• попадание на ремень масла;
• неполадки в работе натяжного ролика;
• неисправная помпа.

Все это неизбежно приведет к его повреждениям.

Необходимо не реже одного раза в месяц осматривать:

• ремень (определяя его целостность);
• натяжной ролик ;
• шестерню водяного насоса.

И хотя на 8-клапанных двигателях ВАЗ, клапана при обрыве ремня не загибает, эта поломка может вывести из строя помпу или генератор.

Когда нужно менять ремень ГРМ

Сначала стоит рассмотреть признаки, которые можно почувствовать или определить визуально:

• из моторного отсека доносятся посторонние шумы;
• выхлопы стали черными;
• сложности при пуске двигателя;
• при работе мотора появляются ощутимые вибрации.

Не всегда эти признаки говорят о неисправности или повреждении ремня ГРМ, но при их возникновении обратить свое внимание в первую очередь нужно на этот элемент. Чтобы проверить элемент, его нужно демонтировать: отключается минусовой провод от АКБ, снимается заглушка, затем удаляется ремень генератора и шесть болтов, крепящих защитную крышку

После этого вы можете оценить состояние элемента.

Износ ремня газораспределительного механизма ВАЗ

‘); if(«undefined»===typeof loaded_blocks_drive){loaded_blocks_drive=[]; function n(){var e=loaded_blocks_drive.shift(); var t=e.adp_id; var r=e.div; var i=document.createElement(«script»); i.type=»text/javascript»; i.async=true; i.charset=»utf-8″; i.src=»https://www.drivenetwork.ru/data/»+t+».js?async=1&div=»+r+»&t=»+Math.random(); var s=document.getElementsByTagName(«head»)||document.getElementsByTagName(«body»); s.appendChild(i); var o=setInterval(function(){if(document.getElementById(r).innerHTML&&loaded_blocks_drive.length){n(); clearInterval(o)}},50)} setTimeout(n)}loaded_blocks_drive.push({adp_id:e,div:t})})(47602)

Замена ремня ГРМ ВАЗ 2110 или 2112 требуется в том случае, если вы обнаружите следующие повреждения:

• расслоение резины;
• присутствуют масляные подтеки;
• наличие потертостей, трещин и складок;
• выпуклости, порезы;
• наличие оборванных нитей.

Параметры выбора

На автомобильном рынке можно отыскать несколько фирм, которые изготавливают качественные ремни. Его длина должна быть 742 мм

Подбирая ремень для двигателей 16 клапанов, можно обратить внимание на:

1. Заводской ремень от Волжского автозавода: Lada 21126-1006040. Это прочный ремень, изготовленный из качественного материала. Стоит он не так дорого, чтобы можно было пожалеть денег.
2. Lynx 137FL22 – ремень ГРМ от японского изготовителя. На его внутренней стороне находится 137 разрезов-зубцов. Так как он стоит относительно недорого, менять его придется чаще, чем другие. Это не значит, что качество материала плохое. Японские изделия хорошо зарекомендовали себя среди автолюбителей.
3. Ремни от фирмы Bosch. Эта фирма на рынке зарекомендовала себя как воплощение качества и долгосрочности. Ремни от изготовителя вышли отличными и, как следствие, среди автолюбителей они пользуются заслуженной популярностью. Рекомендованный срок службы ремешки полностью отрабатывают.
4. Немецкий ремень ContiTech. Изготовители постарались сделать изделие прочным, включив в состав полиамидную ткань, стекловолокно и синтетический каучук.
5. Optibelt. Ремни этой фирмы устанавливаются и на 12-клапанные двигатели. Они пользуются хорошей славой среди автолюбителей из-за большого ресурса. Все оттого, что случаи «смерти» ремня почти не зафиксированы, и он отрабатывает свой срок благодаря качеству используемых материалов.
6. Gates 5631XS возглавляет линейку самых популярных ремней, качество которых находится на высоте. Это заслуженный лидер продаж. Ремни Gates выполнены из качественного материала, а потому риски обрыва ремня ГРМ на ВАЗ с двигателем 16 клапанов снижаются к нулю.
7. Ремни БРТ отечественного производства. Специалисты считают, что БРТ – это российский аналог Gates. Что примечательно, качество отечественного ремня не уступает зарубежному изделию, а вот цена его на порядок ниже.

Через сколько менять ремень ГРМ, узнаем из видео от канала АВТОТЕМА ТВ.

Цена ремня ГРМ

Цена на ремень ГРМ ВАЗ 2110 в зависимости от производителя может варьироваться от 400 до 1000 рублей. Примерно столько же стоит и натяжной ролик, который рекомендуется менять вместе с ремнем. Стоимость работы по замене этих элементов привода ГРМ — 600-1000 рублей.

Чтобы сэкономить средства, заменить ремень и ролик можно своими руками. Ничего сложного в этой процедуре нет, да и никаких специальных инструментов не потребуется. Нужно только прибрести запасные части.

В приведенной таблице представлены модели ремней ГРМ для 8-клапанной ВАЗ 2110 разных производителей с указанием их каталожных номеров.

РЕМЕНЬ ГРМ ВАЗ 2110 (8 КЛАПАНОВ)

• ключи на 10, 13, 17;
• ключ для вращения ролика;
• плоская отвертка;
• баллонный ключ;
• домкрат;
• немного моторного масла для смазки натяжного ролика.

1.Автомобиль устанавливаем на ровном месте, включаем передачу.

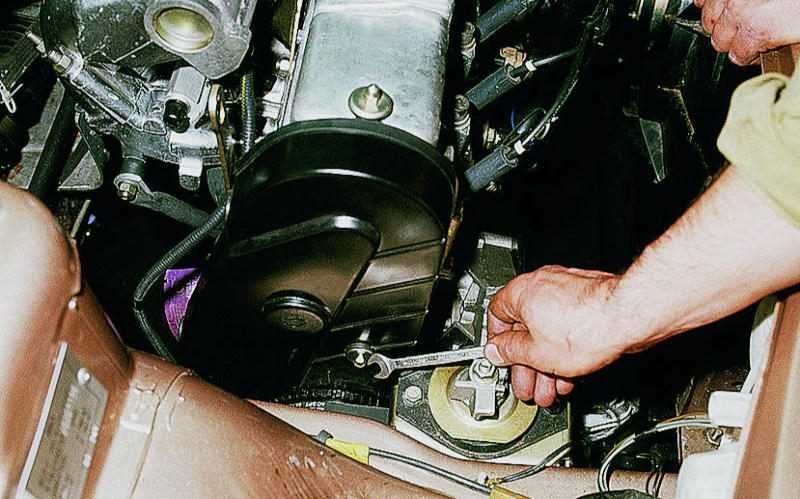

2.С помощью ключа на 10 откручиваем болты крепления кожуха привода ГРМ.

3.Ослабляем натяжитель ремня генератора с помощью ключа на 13. Снимаем ремень.

4.Сверяем метки на шестерне распредвала и выступе на задней крышке кожуха ремня.

5.Если они не совпадают, нужно провернуть коленвал до совпадения. Это можно сделать путем вращения переднего колеса, предварительно поддомкратить его, или же провернуть коленвал ключом на 17, за болт крепления шкива коленчатого вала (передача должна быть включена).

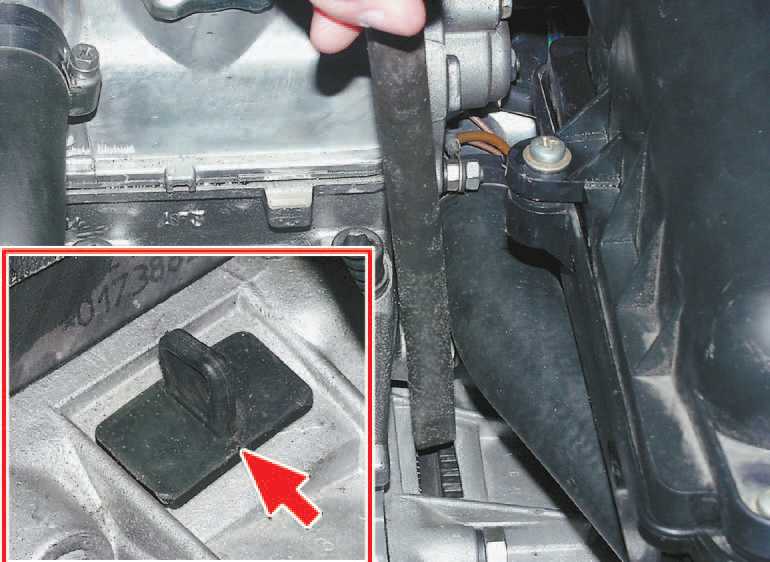

6.За 4-м цилиндром на картере сцепления есть резиновая заглушка. Открываем ее, поддев отверткой. Под ней видно венец маховика, на котором также есть метка. Она должна совпадать с треугольным пропилом, находящимся на картере слева от маховика.

7.Если они не совпадают, нужно отпустить крепление натяжного ролика, повернуть его влево, ослабив таким образом ремень, и снять его с шестерни распределительного вала.

8.С помощью ключа на 17 проворачиваем коленвал, как было описано выше, пока все метки не совпадут.

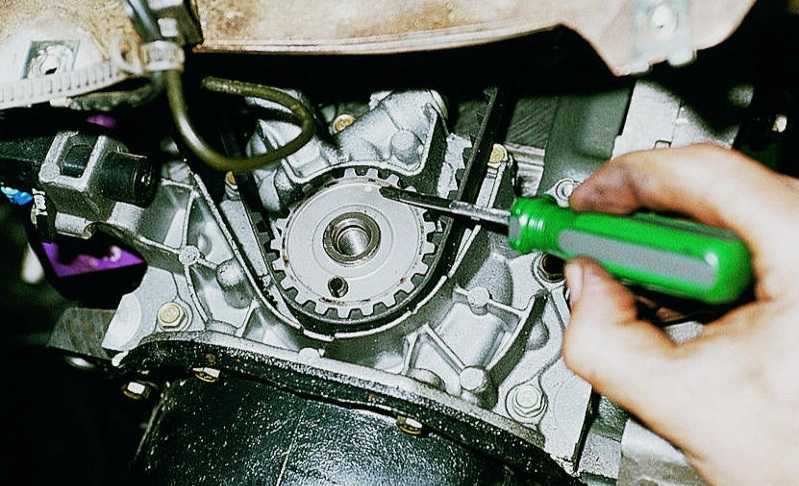

9.Обездвиживаем маховик, застопорив его отверткой в отверстии, где находилась заглушка.

10.С помощью ключа на 17 выкручиваем болт, крепящий шкив генератора.

11.За ним находится шкив коленвала, на который надевается ремень, подлежащий замене.

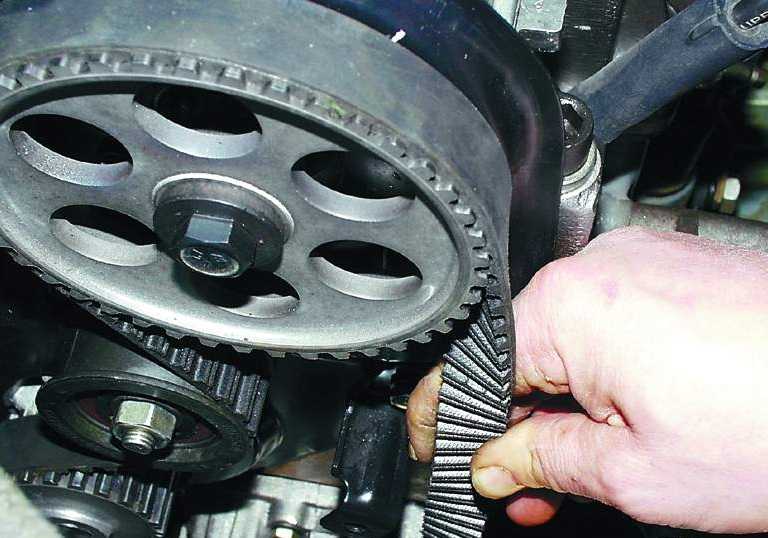

12.Снимаем старый и надеваем новый ремень ГРМ, начиная с шестерни коленчатого вала.

13.Прикручиваем шкив генератора, надев на него ремень. Натягиваем его.

14.Старый натяжной ролик демонтируем, ставим новый, смазав его с обеих сторон маслом.

15.Проводим натяжение ремня ГРМ, проворачивая ролик натяжителя вправо (если нет специального ключа, можно вставить в отверстия два подходящих штыря и зафиксировать отверткой или другим похожим предметом). Натяжение должно составлять 1,5-2 кгс. Если у вас нет инструмента для того чтобы замерить величину натяжения, делаем это старым проверенным способом. Оптимальным считается натяжение, когда одну плоскость ремня можно развернуть горизонтально на 90 градусов, взявшись пальцами посредине между шестернями коленвала и распредвала.

16.В этом положении затягиваем болт крепления натяжного ролика.

17.Вынимаем отвертку из отверстия картера сцепления, ставим на место заглушку. Защитный кожух ремня ГРМ не устанавливаем, пока не проверим работу всего привода.
