Процесс замены ремня ГРМ на ВАЗ 2110
- Ставим автомобиль на домкрат и снимаем правое переднее колесо вашего автомобиля.
- Ключиком на 10, откручиваем три больта крепления защитного кожуха ГРМ и снимаем его. Болты крепления находятся, два с боку кожуха, один в центре.
Вынимаем резиновую заглушку из верхней части картера КПП, в районе маховика, там мы будем смотреть метку ВМТ первого цилиндра.
Берем ключ на 19 и за болт крепления шкива генератора, по часовой стрелке, проворачиваем его, что бы совпали метки на верхнем шкиве ГБЦ и метка на маховике под заглушкой КПП.
Ослабляем натяжение ремня генератора и снимаем сам ремень генератора.
Зафиксировав коленвал от проворачивания, откручиваем ключом на 19, шкив генератора от двигателя и снимаем его. Зафиксировать коленвал, можно через отверстие в КПП из которого мы достали резиновую заглушку, плоской отверткой, вставив ее между зубчиками маховика.
Ослабляем гайку крепления ролика натяжителя ГРМ, так что бы он свободно крутился на своей шпильке, для этого нам потребуется, ключ на 17.
Поворачиваем ролик натяжителя ГРМ так, что бы максимально ослабить сам ремень ГРМ, затем снимаем сам ремень.
Снимаем ролик натяжения ремня ГРМ и проверяем его на исправность, на наличие износа, закусываний, он должен свободно крутиться на своем подшипнике и не иметь большого его люфта.
Последствия несвоевременной смены
При несвоевременной смене ремня ГРМ может случиться его обрыв. Во время движения на трассе это может привести к ДТП. Если аварии удалось избежать, придётся потратиться на автоэвакуатор, чтобы доставить автомобиль к месту ремонта.
В случае разрыва ремня движение распределительных валов и клапанов прекратится, а движение коленвала продолжится, что может завершиться повреждением клапанов в результате удара их поршнями. Ремонт может ограничиться заменой ремня ГРМ и роликов. Но только если установлен 8 клапанный двигатель или 16v на 1600 куб.
В случае загиба клапанов потребуется капитальный ремонт двигателя, который обойдётся в сумму от 20–30 тысяч рублей. В некоторых случаях дешевле будет приобрести новый двигатель, хотя это приведёт к другим проблемам — регистрационным. Исходя из вышесказанного намного проще, безопаснее и дешевле вовремя менять недорогую деталь.
Загрузка …
Диагностика
Ремень необходимо проверять каждые 20 000 км во избежание его обрыва. Суть диагностики ремня заключается в том, чтобы преждевременно выявить старение и износ комплектующих ГРМ.
При проверке необходимо обратить внимание на работу ремня, особое внимание нужно уделить его центровке, то есть он должен ходить ровно по центру шестерней, никаких скрипов и лифтов быть не должно. Сползающий ремень ГРМ на внешнюю сторону
Сползающий ремень ГРМ на внешнюю сторону
Следующую диагностику необходимо проводить при его замене. При снятом ремне нужно проверить люфты в натяжных и обводных роликах, а так же в помпе охлаждающей жидкости. Если в роликах или помпе замечены люфты, скрипы, подтеки и закусывания, то их необходимо заменить.
как поменять ремень ГРМ на ваз 2110 8 клапанов
Для самостоятельной замены ремня ГРМ нужны: головки «10», «17», спецключ, используемый для натяжки ремня, отвертку, новый ремень ГРМ, моющее средство, чистые тряпки
Замену ремня газо-распределительного механизма ВАЗ 2110 с 8 клапанным двигателем проводим в следующей последовательности:
- обесточиваем аккумулятор, сняв с него минусовый провод (АКБ),
- вывинчиваем болты защитного кожуха ремня ГРМ,
- снимаем сам защитный кожух,
- снимаем правое колесо со стороны пассажира, брызговик моторного отсека и защиту за ним,
- по часовой стрелке (до совпадения меток на крышке и шкиве) крутим шкив генератора,
- на коробке переключения передач снимаем защитную заглушку,
- в появившемся отверстии сверяем совпадение контролирующих меток,
- каким-либо металлическим предметом (отверткой) блокируем маховик,

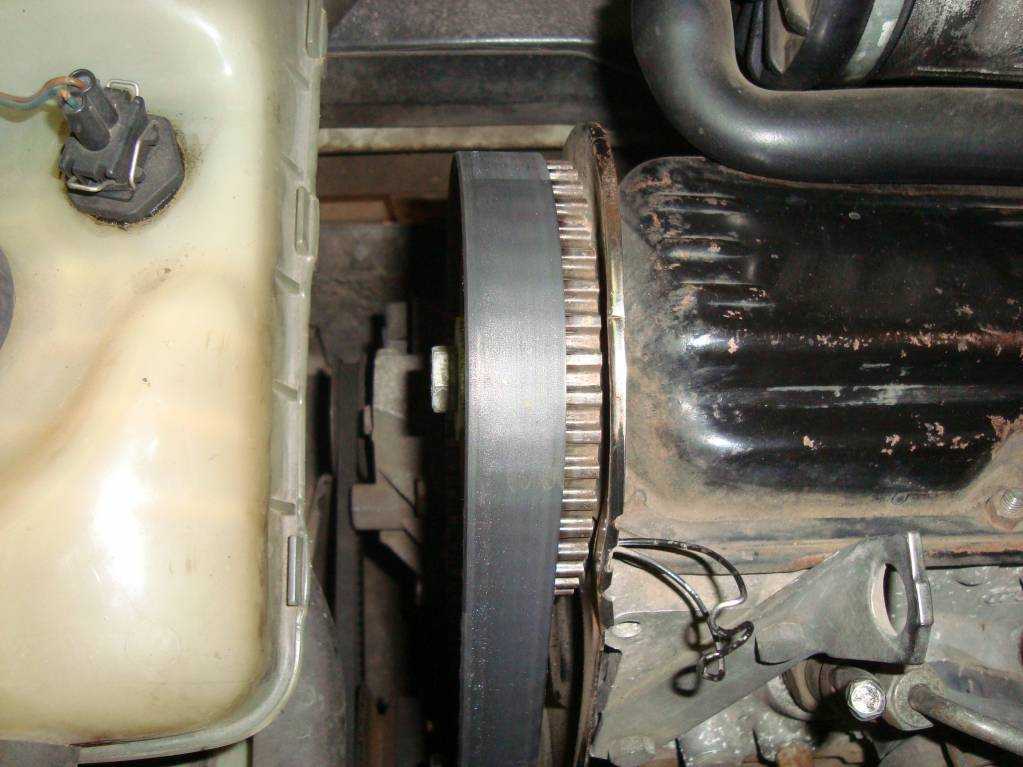

- откручиваем и удаляем шкив генератора,
- несколькими поворотами ослабляем гайку, удерживающую ролик-натяжитель ремня ГРМ,
- удаляем старый ремень ГРМ. Очищаем все части уайт-спиритом или другим моющим средством от следов масла и другой грязи. Тщательно протираем сухой чистой тряпкой,
- устанавливаем новый ролик-натяжитель и новый ремень ГРМ согласно стрелок направления. Если их нет, то ремень устанавливаем так, чтобы нормально (слева направо) читалась надпись, закручиваем. Для натяжения ремня ГРМ, проворачиваем ролик против часовой стрелки,
- проверяем совпадение всех меток и степень натяжения нового ремня ГРМ. Контроль степени натяжения проверяется на холодном двигателе при температуре воздуха в помещении +15-+30С,
- включаем двигатель и опять на работающем двигателе проверяем правильность установки нового ремня ГРМ,
- при нормальном звуке и нормальной работе устанавливаем на место кожух защиты, брызговик, колесо.
Видеоурок: «как поменять ремень грм на ваз 2110 (8 и 16 клапанов)».
Для ВАЗ 2110 выпускаются два вида двигателей: с 8 и 16 клапанами. Водители считают, что газо-распределительный механизм на 8 клапанном двигателе достаточно легко заменить своими руками, а вот работы по замене ремня ГРМ на 16 клапанном механизме значительно сложнее и лучше их выполнять в мастерской. Однако опытные мастера считают, что при тщательном следовании пошаговым инструкциям и 16 клапанный механизм поддается самостоятельной установке.
Замена ремня ГРМ Ваз 2112 с вывешанным колесом
Если вы меняете ремень с вывешенным колесом, то при натягивании ремня установите колесо и опустите автомобиль на землю. Включите первую передачу. Это также предотвратит «убегания» метки коленчатого вала. Убедившись в правильности натяжения, автомобиль все-таки придется поднять, чтобы было возможно проворачивать привод ГРМ для проверки меток. Но и тут есть выход! Попросите соседа или помощника просто-напросто выжать педаль сцепления.
Проверка натяжки ремня ГРМ
Хорошо натянутый ремень должен выгибаться на 90 градусов от усилия пальцев. Перетянете – будут проблемы с подшипниками натяжителя и помпы. Недотяните – ремень либо перескочит (что собьет установку фаз газораспределения), либо вообще слетит.
Итак, ремень натянут. Два раза проворачиваем коленчатый вал, чтобы убедиться в совпадении меток. Если метки совпадают, то возвращаем шкив генератора на место, натягиваем ремень его привода и устанавливаем защитный и декоративный элементы двигателя назад. Через 2 – 3 тысячи километров пробега автомобиля еще раз проверьте натяжение ремня и его состояние. Оптимальный срок эксплуатации ремня привода газораспределительного механизма до его повторной замены – 40 – 60 тысяч километров. Периодичность проверки его натяжения – 15 тысяч километров пробега.
А вот ремни каких фирм рекомендует покупать производитель:
- Ремень, изготовленный на Волжском заводе. Изготовлен он из прочного материала. Еще его одно преимущество – невысокая цена.
- Lynx – это японская фирма. Она также производить недорогие и качественные ремни. Но вот менять его необходимо чаще ремней других марок. Но это только рекомендации производителя, которые ни в коем случае не говорят о том, что изделие некачественное.
- А вот ремни компании Bosch будут служить долго. Их качество сомнений не вызывает. Ремни данной фирмы завоевали заслуженную популярность у населения.
- ContiTech – это германская фирма, ремни которой также рекомендованы специалистами.
- Optibelt. Эти ремни используются на 12 клапанных двигателях. Они очень популярны среди автолюбителей, так как срок их службы достаточно высок.
- Gates 5631XS. А это ремень, который продается лучше всего. Изготовлен он из качественного материала, что сводит к нулю возможность обрыва.
- Еще один ремень от отечественных производителей – БРТ. Качество этого ремня нисколько не уступает иностранным.
Перед установкой ремня необходимо выставить валы точно по меткам. Шестеренки должны быть выставлены в нулевое положение. Обозначенные буквами точки должны быть выставлены в таком положении, как это показано на картинке ниже:
Чтобы контролировать расположение коленвала, нужно снять пробку с коробки, которая расположена под термостатом. Метки должны совпасть на распредвале и корпусе, а также на корпусе и маховике. Совпадения должны быть четко выражены. Маховик необходимо зафиксировать, как только на нем будет выставлена метка. Теперь пора приступать к непосредственной замене передачи ГРМ.
Технические характеристики
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Объем цилиндров (рабочий), см3 | 1599 |
| Максимальная мощность, л. с. (при 3800 об./мин.) | 98 |
| Максимальный крутящий момент, Нм (при 3800 об./мин.) | 136.8 |
| Количество цилиндров | 4 |
| Количество клапанов на цилиндр | 4 |
| Общее количество клапанов | 16 |
| Диаметр цилиндра, мм. | 82 |
| Ход поршня, мм | 75.6 |
| Система подачи топлива | Электронный впрыск |
| Степень сжатия | 10.3 |
| Вид топлива | АИ-95 |
| Расход топлива, л./100 км. (город/трасса/смешанный режим) | 8,9/6,4/7,5 |
| Система смазки | Комбинированная (под давлением+ разбрызгивание) |
| Применяемое масло | 5W-30, 5W-40, 10w-30, 10W-40 |
| Объем масла в картере, л | 3.5 |
| Система охлаждения | Жидкостная, замкнутого типа, с принудительной вентиляцией |
| Охлаждающая жидкость | На основе этилен-гликоля, плотность 1,07-1,08 г/см.куб. |
| Вес, кг. | 121 |
| Моторесурс, тыс. час. (завод/практика) | 150/250 |
Силовой агрегат устанавливался на автомобилях ВАЗ: 21104, , 21123, 21124 и 211440-24 («Супер-авто»).
Когда необходимо менять
Завод изготовитель дает гарантию на новый ремень 100 000 км. Но качество натяжного и обводного роликов оставляют желать лучшего. Поэтому исходя из жизненного опыта ремень ГРМ вместе с опорными роликами следует менять каждый 50 000 км. Это поможет избежать печальных последствий в следствии обрыва ремня ГРМ или выхода из строя одного из роликов.
Так же после 50 000 км необходимо проверить насос
охлаждающей жидкости (помпу) на предмет подтеков, люфтов и скрипов. При
необходимости насос нужно заменить. При прохождении автомобилем более
100 000 км насос охлаждающей жидкости необходимо заменить в обязательно
порядке.
