Как проверить состояние ремня ГРМ ВАЗ 2110
Чтобы проверить состояние ремня ГРМ нужно:
- снять заглушку передней защитной крышки ремня ГРМ,
- снять ремень генератора, чтобы не мешал,
- открутить 6 болтов и снять переднюю защитную крышку,
- получив доступ к ремню ГРМ, осматриваем его.
Если при очередном контроле вы заметили:
- порезы на ремне ГРМ, выпуклости,
- расслоение, появление оборванных ниток,
- многочисленные трещины, складки, сильные потертости,
- подтеки масла на ремне,
его необходимо немедленно заменить.
Как правило, молодые водители такой ремонт выполняют в специализированных автомастерских или центрах по ремонту автомобилей. Но, если вы решили самостоятельно заменить старый ремень новым, подготовьте инструменты и материалы: головки «10», «17», спецключ, используемый для натяжки ремня, отвертку, новый ремень ГРМ, моющее средство, чистые тряпки.
Видео по замене ремня ГРМ на ВАЗ 2110
Как видите, выполнить полноценную замену ремня ГРМ на автомобиле ВАЗ 2110 вы можете без посторонней помощи. Разумеется, если опыт отсутствует, у вас нет времени или желания заниматься ремонтом самостоятельно, обращайтесь к проверенным станциям технического обслуживания. Они выполнят замену быстро и качественно, но за их услуги придется заплатить.
Своевременная замена ремня ГРМ предотвратит его обрыв и, следовательно, сложный и дорогостоящий ремонт, который за ним обязательно последует. Для своевременного обнаружения неисправностей в системе газораспределительного механизма, нужна систематическая проверка его состояния. На ваз 2110, 2112 эту проверку необходимо проводить при пробеге каждые 15 тысяч километров, а замену деталей при пробеге 50 тысяч. Не нужно лениться и проверять состояние ремня ГРМ регулярно, что сохранит вам значительную сумму на последующем ремонте после его обрыва. Проверку ремня ГРМ ВАЗ 2110, 2112 на возможные дефекты выполняем следующим образом. Снимаем защитную крышку, предварительно открутив 6 болтов и осматриваем его. Что нужно искать? Признаками неисправности считаются трещины, появление торчащих ниток, износ зубчатой поверхности, сильная потертость, углубления или различного рода выпуклости, а также наличие масла на поверхности ремня. При обнаружении выше перечисленных неисправностей, его необходимо заменить. Большинство автовладельцев предпочтут поехать на станцию ТО и там произвести замену, но если вы не боитесь трудностей, то приступим. Замену ремня ГРМ ВАЗ 2110, 2112 8 клапанов производим следующим образом: 1. Снимаем защитный кожух, брызговик моторного отсека, а также ремень генератора.
2. Домкратим правую сторону, включаем 4 или 5 передачу, и вращая колесо, устанавливаем поршень первого цилиндра в ВМТ. Для это метка на шкиве распредвала должна совместиться с метко на корпусе двигателя.

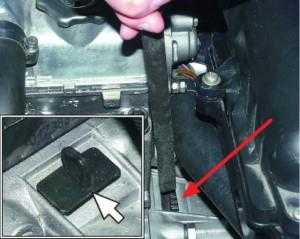

3. Проверяем совпадение меток маховика.
Если на маховике метки не совпали, то делаем еще оборот до совпадения меток на шкиве распредвала и снова проверяем. 4. Ослабляем гайку крепления натяжного ролика, а также, повернув ролик, ослабляем натяжение ремня ГРМ.
5. Снимаем ремень со шкива распределительного вала, ролика, а также шкива водяной помпы.
6. Затем снимаем шкив генератора. Чтобы открутить болт крепления, нужно зафиксировать коленвал от прокручивания. Снимаем заглушку в картере и при помощи монтировки и крупной отвертки помощник удерживает маховик за зубья венца.
7. Выкручиваем болт, вынимаем его вместе с шайбой и снимаем шкив привода генератора.
8. Снимаем ремень ГРМ с зубчатого шкива полностью.
9. Перед установкой нового, очищаем от грязи и смазки все шкивы, а также натяжной ролик. Если замена происходит на 50 тысячах пробега, то меняем и сам ролик. 10. Установка всех деталей привода газораспределительного механизма производится в порядке, обратном снятию. Шкив генератора устанавливается так, чтобы отверстие 1 попало на установочную втулку 2.
11. При установке ремня ГРМ необходимо правильно осуществить его натяжку (см. ниже). 12. Проверяем работоспособность подшипника. Если при его проворачивании чувствуется заедание, люфт или видны следы протекания смазки, то натяжной ролик необходимо заменить. 13. Чтобы поменять ролик, необходимо открутить гайку его крепления, снять шайбу а после и ролик.
14. Новый подшипник устанавливаем в обратном порядке, при этом отверстия под ключ должны быть наружу.
Замена ремня
Замену ремешка ГРМ необходимо описывать отдельно, в зависимости от того, сколько клапанов у вашего ВАЗ 2110 — 8 или 16. Самостоятельный ремонт узла на 8-клапанном двигателе считается проще, хотя и с 16-клапанным серьезных проблем у вас возникнуть не должно.
8-клапанный
Последовательность работ будет следующая:
Отключите аккумулятор путем снятия минусового провода;
Выкрутите болты от защитного кожуха ремня;
Снимите эту защитную крышку;
Демонтируйте переднее колесо со стороны пассажира, одновременно с этим сняв брызговики и защиту моторного отсека;
Шкив генератора прокрутите по часовой стрелке, чтобы метки на крышке и шкиве совпали;
Снимите защитную заглушку с коробки передач и в полученном отверстии сверьте, насколько совпадают контролирующие метки;
Используя металлическую отвертку или другой предмет, нужно заблокировать маховик;
После этого можно открутить и снять шкив генератора;
Сделайте несколько поворотов, чтобы ослабить гайку, которая держит ролик-натяжитель вашего ремня;
Снимите старый ремень. Он вам уже не потребуется, потому смело отправляйте его на свалку;
Пространство нужно очистить, обезжирить. Для этого отлично подойдет вайт-спирит;
После промывки осушите все, используя сухую и чистую ветошь;
Установите новый ролик, ориентируясь по стрелкам направления
Если они отсутствуют, тогда принимайте во внимание надпись. Она должна располагаться слева направо, то есть вы без проблем могли ее прочитать;
Чтобы натянуть ремень, ролик двигайте против часовой;
Проверьте, насколько правильно совпадают все метки и степень натяжения ремня;
Степень сжатию следует проверять на холодном моторе и при температуре воздуха в пределах 15-30 градусов по Цельсию;
Включите мотор и на работающем агрегате проверьте, правильно ли вы все установили;
Если звук нормальный, значит установка выполнена верно;
Соберите снятые элементы в обратной последовательности.
Замену можно считать завершенной.
16-клапанник
Схема механизма ГРМ 16 клаппаной ВАЗ 2110
На ВАЗ 2110 ставятся два типа моторов — с 8 и 16 клапанами. При этом производить замену на 16-клапаннике считается сложнее. Опытные же мастера уверяют, что для качественной смены ремня ГРМ достаточно приложить немного больше усилий и внимания.
Потому в данном случае работу нужно выполнять следующим образом.
- Выкрутите шесть гаек, которые держат защитную крышку. Снимите кожух защиты.
- Освободите датчик коленвала.
- Найдите на шкиве участок, на котором нет зубца. Он будет выполнять функцию ориентира, чтобы отыскать верхнюю мертвую точку.
- Установите поршень от первого цилиндра таким образом, чтобы он оказался в верхней мертвой точке.
- Совместите шкив и датчик коленвала, заблокируйте шкив, открутите и снимите его.
- Далее ослабьте гайку, которая располагается на ролике-натяжителе.
- Извлекайте старый ремень, а также демонтируйте ролик натяжитель.
- Очистите освобожденное пространство от грязи, масла, очистите сухой ветошью.
- Установите новый ремень, закрепите шкив болтами. Рекомендуется одновременно с этим заменить сам ролик.
- Убедитесь, что метки ремня и привода совпадают, ровно как и метки шестерни привода ГРМ.
- Натяните ремень, используя ролик-натяжитель.
- Проверьте, упругость после натяжки.
- Сделайте два полных оборота коленвала, чтобы проверить качество выполненной сборки.
- Удостоверьтесь, что метки совпадают, после чего шкив можно установить на место.
- Включайте двигатель, проверяйте правильность установки, после чего монтируйте обратно кожух защиты.
