Замена генератора lada 2104 (ваз 2104) своими руками

Технические характеристики генератора ВАЗ 2105

На «пятёрки» начиная с 1986 года стали устанавливать генераторы 37.3701. До этого автомобиль оснащался устройством Г-222. Последний имел иные данные статорных и роторных катушек, а также другой щёточный узел, регулятор напряжения и выпрямитель. Генераторная установка представляет собой трёхфазный механизм с возбуждением от магнитов и встроенным выпрямителем в виде диодного моста. В 1985 году с генератора было удалено реле, отвечающее за индикацию контрольной лампы. Контроль напряжения бортовой сети осуществлялся только по вольтметру. С 1996 года генератор 37.3701 получил изменённую конструкцию щёткодержателя и регулятора напряжения.

До 1986 года на ВАЗ 2105 устанавливали генераторы Г-222, а после начали ставить модель 37.3701

Таблица: параметры генератора 37.3701 (Г-222)

Максимальный отдаваемый ток (при напряжении 13 В и частоте вращения ротора 5 тыс. мин-1), А	55(45)
Рабочее напряжение, В	13,6–14,6
Передаточное отношение двигатель-генератор	2,04
Направление вращения (со стороны привода)	правое
Масса генератора без шкива, кг	4,2
Мощность, Вт	700 (750)

Снятие генератора

Работу удобнее проводить на смотровой канаве или подъемнике.

Отсоединяем штекер от вывода «61» генератора (аккумуляторная батарея и термостат для наглядности сняты).

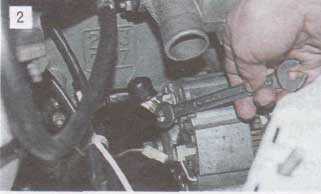

Сдвинув изоляционный чехол, ключом «на 10» отворачиваем гайку крепления проводов на выводе «30» генератора и отсоединяем провода.

Снимаем ремень привода со шкива генератора (см. «Замена ремня привода генератора»).

Ключом «на 17» отворачиваем две гайки и снимаем регулировочную планку.

Отвернув гайку нижнего крепления генератора (см. «Замена ремня привода генератора», ),…

…вынимаем болт и втулку. Генератор при этом будет держаться на кронштейне.

Снимаем генератор с автомобиля, опустив его вниз между кронштейном и поперечиной передней подвески.

Устанавливаем генератор на автомобиль в порядке, обратном снятию. После установки регулируем натяжение ремня привода (см. «Замена ремня привода генератора»).

Ремонт генератора

Снимаем генератор с двигателя (см. «Снятие генератора»).

Ключом «на 10» отворачиваем гайку…

и снимаем наконечник провода конденсатора с вывода «30» генератора.

Снимаем регулятор напряжения (см.

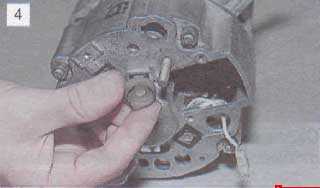

Снимаем изоляционную шайбу.

Ключом «на 19» отворачиваем гайку шкива генератора. Ротор от проворачивания при этом удерживаем отверткой за выступ крыльчатки (не погните деталь).

Снимаем детали шкива и вентилятора.

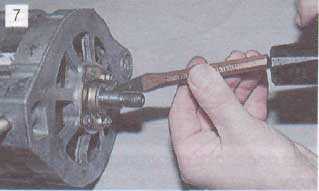

Зубилом удаляем из паза вала шпонку…

…и снимаем установленное за ней кольцо.

Ключом «на 10» отворачиваем четыре гайки…

…и вынимаем болты, стягивающие крышки генератора.

Снимаем переднюю крышку.

Если вал ротора плотно сидит в подшипнике, можно, удерживая генератор на весу за переднюю крышку, выбить вал через оправку из мягкого металла.

Снимаем регулировочную шайбу. При сборке не забудьте установить ее на место.

Для замены переднего подшипника ключом «на 8» отворачиваем четыре гайки, стягивающие крышки.

При сборке они были законтрены -торцы шпилек вмяты. Гайки при отворачивании деформируют металл, создавая дополнительное сопротивление. Если гайки будут повреждены, при сборке потребуются новые.

Снимаем наружную…

…и внутреннюю крышку вместе с винтами.

Через оправку выбиваем подшипник

Устанавливаем новый подшипник, нанося легкие удары по его наружному кольцу через оправку. В качестве нее можно использовать отрезок трубы подходящего размера.

Устанавливаем крышки подшипников, затягиваем гайки…

…и бородком или зубилом вновь гайки крепления клемм статора к контрим их.

Выколоткой из мягкого металла выбиваем ротор из задней крышки.

Ротор снимается вместе с подшипником.

Замена заднего подшипника требуется реже. При необходимости стягиваем его с вала ротора универсальным съемником.

Новый подшипник запрессовываем, нанося легкие удары через оправку — и только по внутреннему кольцу.

Головкой «на 8» отворачиваем три гайки крепления клемм статора к выпрямительному блоку.

Из задней крышки извлекаем три болта вместе с изоляционными прокладками,…

снимаем статор..

,..и вынимаем выпрямительный блок.

Проверку выпрямительного блока см. в разделе «Проверка генератора».

Вентиль (диод) имеет одностороннюю проводимость. Неисправный, как правило, пропускает ток в обоих направлениях. Замена отдельных вентилей возможна, но потребуется их перепрессовка в держатель — операция, требующая аккуратности и навыка. Поэтому выпрямительный блок, при выходе из строя его элементов, рекомендуется менять в сборе.

Перед сборкой очищаем детали от грязи, масла и угольной пыли.

Собираем генератор в порядке, обратном разборке.

Неисправности в работе: признаки неполадок и способы их устранения

Увы, в конструкции любого автомобиля нет такой детали, которая бы рано или поздно не начала «капризничать». У генератора ВАЗ 2104 обычно очень долгий срок службы, но это не значит, что устройство будет работать всё время в штатном режиме.

Задача любого владельца ВАЗ — своевременно замечать все изменения в работе машины

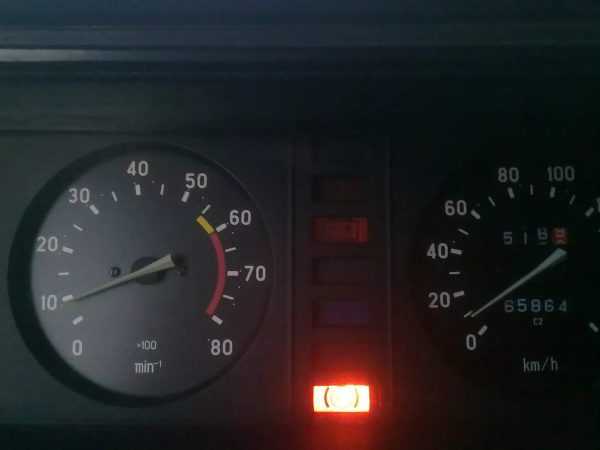

Почему на панели приборов загорелась контрольная лампа зарядки

Собственно говоря, в этом и заключается функция лампочки — сигнализировать водителю в тот момент, когда в системе недостаточно заряда. Однако не всегда лампочка срабатывает именно по этой причине:

начал проскальзывать ремень генератора — необходимо остановиться и отрегулировать степень его натяжения;
имеется повреждение в реле контрольной лампы, поэтому она срабатывает некорректно — нужно «прозвонить» реле и убедиться в том, что оно исправно;
обрыв в обмотке — придётся разбирать генератор, чистить все контактные соединения и, возможно, менять реле регулятора на новое;
сильно изношены щётки — необходимо заменить их на новые;
короткое замыкание в одном из диодов выпрямителя — необходимо будет либо менять диоды, либо сразу весь диодный мост.

При срабатывании этого сигнала рекомендуется остановиться, выключить зажигание и найти причину неполадки

Почему во время движения не заряжается аккумулятор

Одна из самых распространённых проблем на ВАЗ 2104. Действительно, эта неисправность часто встречается на генераторах Г-222, которые при штатном режиме работы не заряжают АКБ по ряду причин:

ремень генератора потерял свою натяжку — необходимо отрегулировать его;
в процессе эксплуатации ослабились крепления наконечников проводов между генератором и аккумулятором — необходимо зачистить контакты, при необходимости заменить повреждённые провода;
АКБ неисправна — если проблема с зарядкой появилась сразу же после замены батареи, то винить генератор не стоит, скорее всего, нужно просто снова купить новую АКБ;
появились повреждения в регуляторе напряжения — почистить все контакты и убедиться в целостности проводка.

Видео: ищем причины отсутствия зарядки АКБ

По каким причинам выкипает аккумулятор

Выкипание АКБ можно считать последней стадией «жизни» батареи. Ведь даже после дозаправки нет гарантий, что аккумулятор будет служить в обычном режиме:

плохой контакт между «массой» и корпусом регулятора напряжения — нужно восстановить контакт, при необходимости заменить клеммы;
повреждения в регуляторе — лучше сразу же его заменить на новый;
неисправность в самой АКБ — спасёт только замена батареи.

Причина неисправности кроется в работе генератора

Сильные шумы во время работы генератора — это хорошо или плохо

Все механизмы, в составе которых есть подвижные детали, обычно издают шум во время работы. И генератор ВАЗ 2104 не исключение. Однако, если водитель стал замечать, что этот шум изо дня в день становится всё более громким, необходимо будет найти причину этого:

ослабилась гайка на шкиве — генератор должен быть чётко зафиксирован в одном положении, поэтому придётся подтянуть его крепления;
разбились подшипники — рекомендуется разобрать генератор и поменять подшипники на роторе;
произошло замыкание в обмотке — следует сразу же поменять статор целиком;
заскрипели щётки — необходимо прочистить их поверхности и контакты.

ВАЗ 2104 тихим назвать трудно, поэтому все те звуки, которые не привычны для авто, будут сразу же обращать на себя внимание

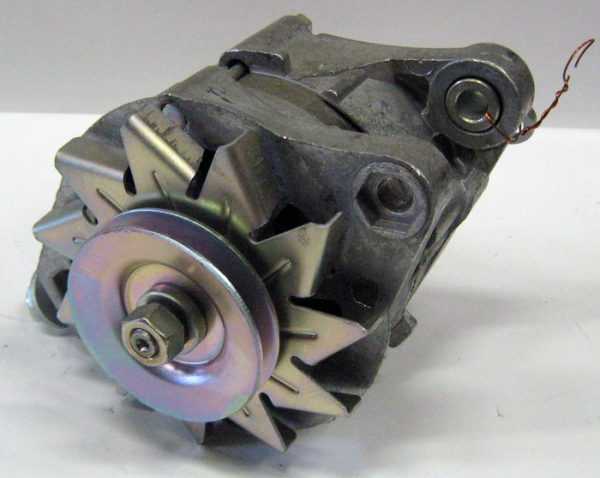

Устройство и характеристики генератора

В щёткодержателе генератора Г фиксируется всего две щётки Диодный мост Выпрямитель или диодный мост представляет собой подковообразную пластину со встроенными шестью диодами, преобразующую переменный ток в постоянный. Выключатели плафонов, расположенный в стойках передних дверей.
Переключатель света фар

Откручиваем гайки крепления крышки переднего подшипника генератора ВАЗ Затем снимаете винты, крышки переднего подшипника и выпрессовываете его с помощью оправки.
Контрольная лампа давления масла ваз Щетки генератора ВАЗ Далее нужно проверить выступ, он называется их рабочею площадью щетки по высоте, важно, чтобы он был не менее 12мм, иначе щетки необходимо заменить, еще посмотреть на равномерность износа. Оно по необходимости делает магнитное поле сильнее или слабее, тем самым стабилизируя вырабатываемое напряжение.
Как снять генератор ВАЗ классика

Скрип щёток.
Это говорит о том, что мотор работает от аккумулятора. Чтобы не рисковать новым аккумулятором, рекомендуется точно выявить причину выкипания.

Особенности генератора ВАЗ 2101

Лампа освещения вещевого ящика. Он состоит из вала, на рифлёную поверхность которого напрессована стальная втулка и клювообразные полюсы. Прибор подсоединяется к клеммам аккумулятора. Если такая проверка необходима, то предварительно следует отсоединить провода от генератора. Так как ротор вращается от коленчатого вала, выполняется второе условие.

Второй вариант электрооборудования ВАЗ 1 — боковой указатель УП поворота с трубчатой лампой 4 Вт и рассеивателем оранжевого цвета. Человек в салоне запускает мотор и оставляет работать в холостом режиме.

Провисание клиновидного ремня. На ВАЗ генератор функционировать должен под нагрузкой В.

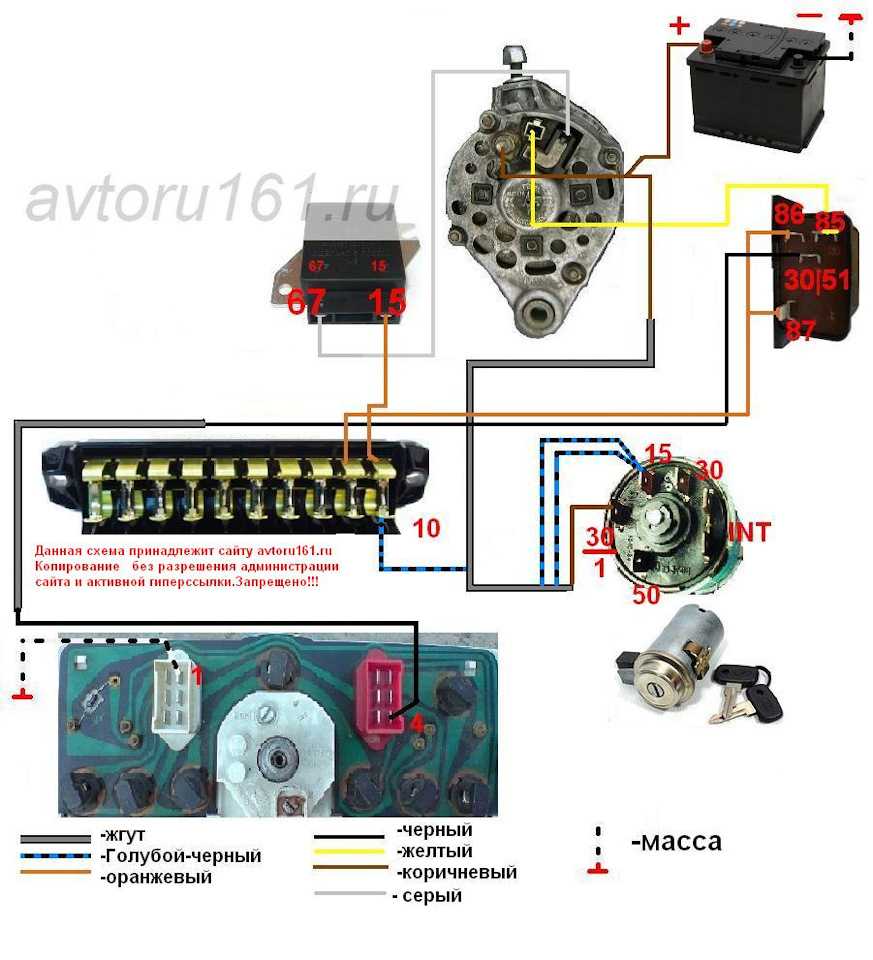

ВАЗ 2104,2105 ПОДКЛЮЧЕНИЕ ГЕНЕРАТОРА ОТ ВАЗ 2101,2106

https://youtube.com/watch?v=2nsbOzO0CEI

Принцип работы агрегата и контрольной лампы заряда

Пришлось покупать ещё один реле-регулятор, после чего заряд вернулся к нормальным значениям.

Да и откуда взяться опыту: кто научит новичка приемам выхода из аварийных ситуаций? В генераторе Если генератор исправен, то он должен показать ток в пределах 45 А.

Между передним ротором и передним подшипником устанавливается регулировочная шайба, которую часто забывают поставить, делая ремонт генератора.

Поскольку в генераторе преобразовывается трехфазный ток, статор имеет три обмотки, изготовленные из термостойкого кабеля и соединенные через выпрямительный мост треугольником. Cхема: генератор ВАЗ 29 сентября Генератор

Сигнализатор включения габаритных огней. На первый взгляд, сложного в замене этого элемента ничего нет: открутил два винта, вынул старое устройство и установил новое. Если этот уровень повышается, то оно начинает уменьшать количество напряжения, подающегося на возбуждающую обмотку.

Сопротивление исправной роторной и статорной обмоток составит Ом. Прибор позволяет выявить исправность генератора по форме сигнала. Замена статора. Роторные подшипники находятся в крышках, передний располагается в районе сквозного, задний — в районе глухого гнезда. Подключить штекер с проводами.

Ремонт электрооборудования своими руками

Самый распространённый вид ремонта электросистемы автомобиля ВАЗ 2104 — замена предохранителя. При отказе электроприбора первым делом проверьте предохранитель. Идёт ли речь о лампочке, исполнительном механизме или индикаторе, начинайте с предохранителя.

На ВАЗ 2104 первых лет выпуска устанавливались пальчиковые предохранители. Они представляли собой диэлектрические цилиндры с металлическими контактами на концах и плавким элементом внутри цилиндра. Конструкция была не слишком надёжна. Контакты грелись, предохранители выходили из строя.

Впоследствии на ВАЗ 2104 применялись предохранители вилочного типа. Предохранитель этого типа представляет собой корпус из пластика, на котором нанесена цветовая и числовая маркировка номинального тока, и двух контактных плоских электродов, соединённых между собой плавкой перемычкой. Через окошко в верхней части корпуса видно, в каком состоянии находится плавкий элемент предохранителя.

Блок предохранителей расположен в моторном отсеке с правой стороны. Сверху блок закрыт крышкой, на которой нанесены символы назначения реле, номера предохранителей и защищаемые ими цепи, что удобно для ремонта. Большинство цепей автомобиля ВАЗ 2104 защищено плавкими предохранителями, установленными в монтажном блоке.

Сняв предохранитель, защищающий цепь отказавшего прибора, убедитесь в том, что он вышел из строя. Вставьте новый. Не рекомендуется использовать для ремонта «жучки» из отдельных жил многожильного медного провода. Это опасно. Помните, что замена предохранителя не устраняет причину его перегорания и часто даёт только временную отсрочку. Заменив предохранитель, поскорее поезжайте в мастерскую, определите причину отказа и произведите ремонт.

Запас предохранителей трёх номиналов для ремонта ВАЗ 2104 должен сопровождать вас в каждой поездке.

Ремень генератора

Гибкий привод предназначен для вращения шкива источника электроэнергии, обеспечивая функционирование последнего. Недостаточное натяжение или обрыв ремня приводит к отсутствию заряда АКБ. Поэтому несмотря на то, что ресурс ремня составляет около 80 тыс. км, за его состоянием периодически нужно следить. Если будут выявлены повреждения, такие как расслоение, торчащие нити или надрывы, то лучше заменить его новым изделием.

Ремень генератора имеет большой ресурс, но при видимых повреждениях изделие нуждается в замене

Много лет назад, когда я только приобрёл автомобиль, столкнулся с неприятной ситуацией — оборвало ремень генератора. Благо это произошло возле моего дома, а не среди дороги. Пришлось отправиться в магазин за покупкой новой детали. После этого случая я постоянно вожу в запасе ремень генератора, ведь он много места не занимает. Кроме этого, когда я провожу под капотом какие-либо ремонтные работы, всегда проверяю состояние гибкого привода и его натяжение.

На ВАЗовской «пятёрке» используется ремень генератора шириной 10 мм и длиной 944 мм. Элемент выполнен в форме клина, что позволяет ему легче зацепляться за шкив генератора, помпы и коленвала.

Как натянуть ремень генератора

Для натяжения ремня понадобятся такие инструменты:

монтировка;
головка на 17 и вороток.

Процедура состоит из следующих шагов:

Проверяем степень натяжения привода. Нормальными значениями являются такие, при которых ремень между шкивом помпы и шкивом коленчатого вала пригибается на 12–17 мм или на 10–17 мм между шкивом помпы и шкивом генератора. При проведении замеров давление не должно быть более 10 кгс в указанном на изображении месте. Для этого нажимаем большим пальцем правой руки с умеренным усилием.
При чрезмерном натяжении или ослаблении выполняем регулировку.
Ослабляем верхний крепёж генератора головкой на 17.
Вставляем монтировку между помпой и корпусом генератора и натягиваем ремень до нужных значений. Для ослабления натяжки можно упереть деревянный брусок в верхнее крепление и подбить слегка молотком.
Заворачиваем гайку крепления генераторной установки, не убирая монтировку.
После затяжки гайки ещё раз проверяем натяжение гибкого привода.

Видео: натяжение ремня генератора на «классике»

Генераторная установка на пятой модели «Жигулей» нечасто доставляет проблемы автовладельцам. К наиболее распространённым процедурам, которые приходится проводить с генератором, относятся подтягивание или замена ремня, а также устранение неполадок с зарядом АКБ по причине выхода из строя щёток или регулятора напряжения. Все эти и другие неисправности генератора довольно просто диагностируются и устраняются подручными приборами и инструментами.

Ремонт генератора на ВАЗ 2104

На самом деле ремонт генератора автомобиля — не самое трудное занятие

Важно правильно снять и разобрать устройство, а замена перегоревших или износившихся деталей проходит на интуитивном уровне. Поэтому автолюбители и говорят о том, что ремонтные работы на Г-222 вполне под силу даже водителю, ни разу не разбиравшему генераторы

Снимаем генератор с машины

Для работы потребуется заранее подготовить минимальный набор инструмента:

рожковый ключ на 10;
рожковый ключ на 17;
рожковый ключ на 19.

После того как автомобиль остынет, можно приступать к демонтажным работам. Процедура сравнительно проста и не требует специфических познаний в сфере электрооборудования:

Снять колесо с правой передней стороны транспортного средства.
Убедиться, что машина надёжно стоит на домкрате.
Подлезть с правой стороны и найти корпус генератора.
Ослабить нижнюю гайку крепления, но пока не выкручивать её.
Ослабить гайку на шпильке с верхней стороны, тоже пока не выкручивая ей.
После этого можно сдвинуть корпус генератора на двигатель — таким образом ремень ослабляется, его можно без повреждений снять со шкива.
Отсоединить провод, идущий от вывода генератора.
Отключить проводку от обмотки.
Снять провод от щёток.
Выкрутить нижнюю и верхнюю гайки.
Потянуть генератор на себя, снять его с кронштейна двигателя.

Видео: инструкция по демонтажу

Устройство может быть очень грязным, поэтому перед тем, как его разбирать рекомендуется протереть корпус. Ведь в процессе разборки пыль может попасть на внутренние детали и привести к короткому замыканию.

Как разобрать генератор

Дальнейший этап работы требует смены инструментов:

рожковый ключ на 19;
накидной ключ на 19;
трещотка (можно добавить удлинитель);
головка на 8;
головка на 10;
небольшой молоточек.

Перед разбором корпуса генератора необходимо также подготовить ёмкости, в которые вы будете класть мелкие детали (гайки, шайбы, винты). Можно даже подписывать, с какого механизма были сняты те или иные детали, чтобы потом легче было собирать генератор обратно:

Первым делом нужно выкрутить четыре гайки на задней крышке.
Далее снять шкив, для этого потребуется выкрутить гайку его крепления.
После корпус можно разделить на две части. Одна часть легко выходит из другой. В итоге генератор распадается на статор с обмоткой и ротор.
Снять шкив с ротора — обычно он выходит легко. В случае затруднений можно постучать по нему молотком.
Вытащить из корпуса ротор с подшипниками.
Статор разобрать на детали, стараясь не задеть обмотку.

Видео: инструкция по разборке устройства

Как отремонтировать генератор

После процесса разборки устройства потребуется тщательно осмотреть каждую деталь. Деталь нуждается в замене, если:

она покрыта налётом гари и копоти;
виден сильный износ;
на поверхности есть трещинки и зазубринки;
наблюдается деформация внешнего вида.

Соответственно, чтобы провести полноценный ремонт, нужно заменить вышедшие из строя механизмы генератора на новые. На ВАЗ 2104 сейчас довольно-таки сложно найти подходящие элементы, поэтому сразу же стоит оценить целесообразность ремонтных работ. Может быть, проще купить оригинальный генератор, чем тратить время на поиски необходимых запчастей?

В большинстве случаев целесообразно провести замену, а не ремонт генератора

Если же был выбран путь ремонта устройства, необходимо будет убедиться в том, что все составные части идентичны штатным элементам. Даже небольшое отличие детали от «родной» может привести к некорректной работе генератора и даже к его поломке.

Замену механизмов производить во время сборки устройства в обратном порядке.

Интерактивные электросхемы

Если вы пользуетесь мобильным устройством, удобно установить интерактивную схему для Android. Ссылка:

Для ПК также есть отличная интерактивная программа. Ссылка:

Если вы не умеете читать схемы, посмотрите подробный видео-урок. Он поможет разобраться в том, как пользоваться электросхемами автомобилей.

C появлением на отечественном авторынке новой модели ВАЗ 21074, оснащенной инжекторным двигателем, и у специалистов, и у автолюбителей возникла необходимость освоения эл. схемы этой машины, имеющей ряд принципиальных отличий от ее предшественников. Вот как выглядит подкапотное пространство ВАЗ 2107 с инжекторным двигателем:

Описание основных элементов и электропроводки, из которых состоит электросхема, есть в стандартной инструкции ВАЗ 2107. Можно отметить несколько отличительных особенностей этой модели от более ранних:

Монтажный блок реле и предохранителей(поз. 1);
Инжектор (поз. 3);
Электронный датчик коленчатого вала (поз. 16).
Воздушная заслонка с встроенным датчиком;

Основной причиной того, что электросхема пополнилась большим количеством дополнительного электрооборудования является использование в ВАЗ 21074 принципиально новой системы питания. Рассмотрим подробнее, чем эл. схема инжекторного двигателя отличается от карбюраторного:

Инжектор подразумевает постоянное наличие давления в системе питания, которое создается электрическим топливным насосом.
Воздушно-топливная смесь получается путем смешивания бензина и воздуха непосредственно в цилиндре.
В инжекторном двигателе впрыск топлива осуществляется при помощи форсунок.
Впрыск управляется электронной системой, в то время как в карбюраторном топливная смесь попадает в цилиндры благодаря создаваемому разрежению.

Ниже представлена схема системы питания инжекторного двигателя.

Электросхема в упрощенном виде состоит из следующих основных элементов:

1 — Диагностический разъем, предназначенный для подключения тестера или компьютера.

2 — Тахометр.

3 — Лампа контроля работоспособности двигателя.

4 — Датчик воздушной заслонки.

6 – мотор вентилятора охлаждения радиатора.

7 – Реле управления электродвигателем вентилятора.

8 — Блок управления двигателем.

9 – Электрическая катушка зажигания.

11 – Свечи зажигания.

13 – Эл. датчик коленчатого вала.

14 – Реле управления электрическим топливным насосом.

16 – Электрический топливный насос.

20 – Фильтр для очистки топлива.

24 – Аккумулятор.

25 – Замок зажигания.

26 – Форсунки.

29 – Датчик холостого хода.

Для более углубленного изучения электрооборудования автомобиля ВАЗ 2107 инжектор может быть также использована полная принципиальная эл. схема электропроводки.

Электросхема содержит следующие элементы, обозначенные номерами:

Отдельного внимания требует схема зарядки аккумуляторной батареи.

Пропадание зарядки грозит постепенной посадкой аккумулятора и аварийной остановкой двигателя. Поэтому сразу, как только вы заметите, что засветилась контрольная лампа зарядки. Необходимо незамедлительно принять меры по выявлению и устранению неисправности.

Если же по каким либо причинам аккумулятор оказался разряжен, необходимо подключить его к специальному устройству для зарядки аккумуляторов. Такой прибор окажется очень полезным для владельцев подержанных автомобилей, с длительно эксплуатируемым аккумулятором. Некоторые зарядные устройства, кроме зарядки, позволяют осуществлять пуск автомобиля.

Разобраться с устройством системы управления двигателем поможет следующая электрическая схема.

Следует отметить, что эл. схема инжекторного двигателя достаточно сложна, и самостоятельный поиск неисправностей в ней очень затруднен. Поэтому рекомендуется выполнение диагностики электрооборудования на специализированных СТО, с использованием специального тестера или компьютера с диагностической программой.

Но элементарные вещи, такие как замена сгоревших предохранителей или ламп, вышедших со строя электронных реле управления оборудованием — вполне по силам каждому автолюбителю. Поэтому владельцам автомобилей ВАЗ 2107, 21074 настоятельно рекомендуется к изучению принципиальна электросхема и основное электрооборудование, для получения возможности устранения незначительных неисправностей самостоятельно.

Замена ремня ГРМ ВАЗ 2105 своими руками

2. Снимите аккумулятор, затем торцовым на «17» ослабьте крепление генератора и приподнимите его вверх, это позволит ослабить натяжение ремня генератора и снять его безо всяких проблем.

5. Совместите метку на распредвале с меткой на шкиве ремня ГРМ.

6. При совмещении метки на распредвале, совпасть должна метка на коленвале, она должна стать на самой длинной метке.

7. Если вы все сделали правильно, то бегунок трамблера будет стоять в положении 1-го или 4-го цилиндра. В случае ошибки это позволит вам очень быстро привести зажигание в норму, к примеру если вы повернете третий шкив, привода масляного насоса и трамблера. На нем нет меток, поэтому будьте аккуратны и внимательны во время снятия ремня ГРМ.

9. Головкой на «13» необходимо ослабить крепление ролика, а ключом на «30» повернуть ролик против часовой стрелки, это позволит ослабить натяжение ремня ГРМ.

10. Когда натяжение ослаблено, сдвиньте ремень ГРМ в сторону и попытайтесь вытянуть его из-под капота.

13. Ключом на «13» зажмите ролик полностью.

Перед тем как заменить ремень ГРМ ВАЗ рекомендую посмотреть следующее видео:

Всем привет! ваз 2104 1998г двигатель от 2103 1.5 . Началось все с того что решил поменять цепь грм. Цепь заменил, натянул и решил отрегулировать трамблер. Выставил все метки (на шкиве коленвала, на распредвале и бегунок тромблера поставил на 4й цилиндр. Поставил крышку распредвала, карбюратор, воздушку. Машина завелась, но чувтвовались провалы в работе движка. Решил корпусом тромблера отрегулировать — заглохла. Завести не мог. Начал заново выставлять зажигание. Выкрутил свечу с первого цилиндра, заткнул тряпкой и начал понемногу крутить стартером, пока тряпка не вылетела. После этого совместил метку на шкиве коленвала с верхней короткой меткой на крышке, а бегунок трамблера на первый цилиндр. Далее выкрутил свечу воткнул в вв и начал прокручивать корпус до тех пор пока не появилась искра на свечке. все поставил на место трамблер затянул. Машина легко завелась (на подсосе) но поработав некоторое время (секунд 20) заглохла при этом слегка подтраивала. Подождал, через некоторое время начал заводить опять завелась но работала только если я подгазовывал при этом троила уже куда сильнее а из глушителя и сапуна вентиляции картера начал валить белый густой дым с сильным запахом бензина. В чем может быть проблема?

Источники

http://mylada.net/remont/zamena-remnya-grm-vaz-2114.html
http://vaz-remont.ru/zamena-remnya-grm-na-vaz-2105-svoimi-rukami/
http://remladavaz.ru/vaz-2104-posle-zameny-cepi-grm-sbilos-zazhiganie

Замена генератора ваз классика.

1. Нужно продумать все мелочи по процедуре предстоящей работы и приготовить инструменты, которые могут понадобиться. Аккумулятор нужно снять, чтобы освободить доступ к генератору, к тому же он сделает проблемным откручивание гаек крепления от регулировочной планки. 2. Переднюю правую часть машины нужно будет поддомкратить. Затем убираем с картера защиту и начинаем откручивать крепление генератора снизу.

3. Далее, ослабляем крепление сверху и пытаемся снять ремень привода с генератора.

Для этого нужно максимально близко прижать генератор к двигателю и освободить от ремня, только сначала снимаем ремень с помпы, а затем с нашего агрегата. 4. Следующее, что нужно сделать это отсоединить генератор от контактов. Снизу откручиваем все контакты, обязательно запоминая их. В случае если боитесь перепутать помечайте удобным для вас способом.

5. Окончательно откручиваем наш прибор и вытаскиваем его вниз.

Данную процедуру нужно проводить осторожно, чтобы не упал. Этот способ наиболее удобен, но проводить все действия нужно на смотровой яме

Здесь, описан способ снятия генератора у классики снизу, что очень удобно. В противном случае, если пользоваться другим, то придётся снимать радиатор или максимально сдвигать его в сторону снимая все патрубки. Замена генератора происходит по этой же схеме, только в обратном порядке

Поэтому важно запоминать всю последовательность действий. В конце, когда будет установлен новый генератор обязательно правильно нужно натянуть ремень

Ремень привода должен провернуться на 90° вдоль оси.

Снимать генератор на автомобиле Ваз 2105 необходимо для его ремонта или при выполнение других работ, при которых его наличие будет мешать ходу их проведения. Подготовьте стандартный набор инструментов, после чего проделайте следующую последовательность действий:

Для удобства проведения демонтажных работ, автомобиль необходимо загнать на смотровую яму, эстакаду или подъемники.
Далее отсоедините клеммы от аккумуляторной батареи и снимите ее, чтобы облегчить доступ к верхней гайке крепления генератора.
Снимите грязезащитный щиток картера двигателя.

Торцовой головкой на девятнадцать и удлинителем, откручиваем гайку крепления генератора к регулировочной планке, после чего ослабляем нижнюю гайку крепления его к кронштейну.
Небольшой монтажной лопаткой сдвигаем его немного, чтобы ремень привода ослаб и его можно было снять. Снимите ремень.
Отсоедините колодку с проводами от вывода.
Отводим резиновый колпачок в сторону и откручиваем гайку крепления наконечников проводов, соединенных с положительным выводом аккумуляторной батареи.

И на завершающем этапе откручиваем гайку крепления генератора к кронштейну на блоке двигателя.
Снимаем его и убираем в сторону.

На этом ремонтные работы по снятию генератора на автомобиле Ваз 2105 завершены. Произведите необходимый ремонт, после чего установку выполните в обратной последовательности. После установки, выполните регулировку натяжения ремня.

Источники

http://vazkorch.ru/dvigatel/zamena-generatora-vaz-2105-2106-2107.html
http://remont-vaz2106.ru/vaz-2105-snyatie-i-ustanovka-generatora

масляный насос автомобиля ваз 2107 — замена

Заменяем масляный насос при недостаточном или чрезмерном давлении масла в двигателе автомобиля ваз 2107 при работе на холостом ходу.

Снятие масляного насоса с двигателя автомобиля ваз 2107

3. Торцовым ключом на 13 мм отворачиваем два болта крепления масляного насоса. Болты крепления масляного насоса ваз 2107 имеют разную длину.

4. Снимаем масляный насос и уплотнительную прокладку.

2. Установка на автомобиль ваз 2107 всех снятых деталей выполняется в обратной последовательности.

Cмазка двигателя авто ВАЗ 2107

Основные позиции системы для смазки двигателя авто ВАЗ 2107 показаны на фото:

1 – масляный насос;
2 – поддон;
7 – передний сальник коленвала;
9 – шестерня и втулка распределителя зажиганияи привода насоса;
10 – валик распределителя зажигания и привода насоса масляного;
11 – сток масла;
16 — крышка горловины для заливки масла;
17 – канал наклонный в головке блока цилиндров;
18 –канал вертикальный, блока цилиндров;
19 – основная магистраль;
20 – датчики контроля давления масла;
23 – указатель определения уровня масла;
24 – фильтр;
25 – клапан фильтра перепускной;
26 – клапан противодренажный.

Каналы для подачи масла:

3 — к фильтру от насоса,
4 – в масляную магистраль от фильтра;
5 – к распределителю зажигания и шестерне привода насоса;
6 – в шейке коленвала;
8 – к распределителю зажигания, валику привода, к коренному подшипнику — от масляной магистрали;
21 – к коренному подшипнику;
22 – к шатунному подшипнику от коренного;

Для уменьшения сил трения между деталями двигателя в устройстве используется смазка. Образуемая пленка заменяет трение между поверхностями сопрягаемых деталей на трение слоев смазки между ними.

Использование масла предохраняет:

Двигатель от перегрева.
Детали от образования на их поверхности коррозии.
Масло уносит твердые частицы из зоны сопряжения трущихся деталей, что повышает долговечность узла.
Уплотняет возникающие зазоры.

Комплекс присадок, используемых в масле для двигателя, обеспечивает высокие смазочные свойства, повышает стойкость против окисления, увеличивает возможность работы изделия в большом интервале температур.

В авто ВАЗ 2107 имеется комбинированная система смазки узлов и деталей двигателя.

Смазываются под давлением:
