Общая информация о системе контроля
Начали плавать обороты — значит, неисправен ДПДЗ. Он необходим для того, чтобы определить скорость и степень открытия заслонки дроссельного узла. Его конструкция основана на простом потенциометре: при изменении положения заслонки на сигнальном выходе датчика происходит изменение напряжения. Потенциометр — переменный резистор, чаще его называют именно так.
Датчик устанавливается непосредственно на ось заслонки. Связь с ней должна быть жесткой, поэтому недопустимо наличие даже малейшего люфта. Выводы потенциометра:
- напряжение питания, которое обычно составляет 5 Вольт;
- сигнальный выход, который соединяется с ЭБУ автомобиля;
- «масса» («минус» питания, который находится на кузове машины).
Вот так выглядит ДПДЗ
Самое большое сопротивление датчика наблюдается при закрытой заслонке, при этом напряжение на ЭБУ минимально. Нажимаете на педаль газа — открываете заслонку, в это время происходит изменение сопротивления, а напряжение постепенно увеличивается до своего максимального значения в 5 В.
В электронном блоке управления имеется прошивка, в которой записаны все важные параметры. В зависимости от того, какова величина открытия заслонки, ЭБУ проводит корректировку момента зажигания, а также время открытия форсунок. Могут применяться и ДПДЗ бесконтактного типа — магниторезистивные. Они состоят из следующих элементов:
- электронный чувствительный элемент, который обработан специальным материалом;
- постоянный магнит, имеющий жесткую связь с дроссельной заслонкой.
При нажатии на педаль акселератора происходит вращение постоянного магнита. В это время чувствительный элемент меняет свое сопротивление за счет изменения магнитного поля вокруг него. Только в этом случае ЭБУ видит изменение угла, а не напряжения. При выходе датчика из строя возникают проблемы с запуском двигателя, увеличивается расход бензина, постоянно изменяются обороты мотора, затруднен разгон автомобиля.
Симптомы неисправности датчика положения дроссельной заслонки
Датчик положения дроссельной заслонки в топливной системе играет «сглаживающую» роль, и поэтому если он исправен, то автомобиль едет без рывков, плавно, при нажатии на педаль газа демонстрирует «отзывчивость». Если же ДПДЗ неисправен, то это можно определить по следующим признакам:
- Двигатель начинает плохо заводиться;
- Существенно возрастает расход топлива;
- Автомобиль едет «рывками»;
- Серьезно возрастает количество оборотов двигателя на холостом ходу;
- Когда автомобиль ускоряется, то это происходит с некоторой задержкой;
- Из впускного коллектора раздаются «хлопающие» звуки;
- Двигатель глохнет на холостом ходу;
- Лампочка Check Ingine или горит постоянно, или загорается периодически.
Если проявляется хоть один из перечисленных выше признаков, то вполне вероятно, что ДПДЗ неисправен. Как показывает практика, в большинстве случаев поломка этой детали связана с ее естественным износом. Дело в том, что переменный резистор, имеющийся в конструкции датчика положения дроссельной заслонки, имеет напыленный слой основы, который металлический контакт, перемещающийся по нему, со временем истирает. Соответственно, ДПДЗ начинает выдавать неправильные данные.
Опытные специалисты утверждают, что самый верный признак того, что датчик положения дроссельной заслонки неисправен — это «плавание» оборотов силового агрегата в режиме холостого хода. Если такие симптомы обнаруживаются, то необходимо обратиться на станцию технического обслуживания, или же произвести диагностику самостоятельно.
Характерные симптомы неисправного состояния ДПДЗ
Благодаря правильному функционированию датчика положения дроссельной заслонки, топливная система двигателя автомобиля ВАЗ-2110 работает со сглаживающим эффектом. То есть транспортное средство двигается плавно, а педаль газа хорошо отзывается на нажатие. Поэтому неисправность ДПДЗ можно заметить практически сразу по следующим признакам:
- Плохой запуск двигателя.
- Заметное увеличение расхода топлива.
- Движения автомобиля прерывистые.
- Заметны холостые обороты двигателя в запущенном состоянии.
- Загорается сигнал на приборной панели Check e
- Машина плохо разгоняется из-за задержек в ускорении.
- Слышны хлопки во впускном коллекторе.
Конечно же, эти признаки неисправного состояния датчика могут наблюдаться не все сразу. Но даже если вы заметили только один из названных признаков, стоит провести компьютерную диагностику транспортного средства в сервисном центре.
Неполадки ДПДЗ и их диагностирование
- Истирание напыленного слоя основы, что служит для перемещения ползуна (результат – неправильные результаты показаний ДПДЗ).
- Выход из строя сердечника подвижного типа (результат – ухудшение контактов между ползунком и резистивным слоем).
Как же самому разобраться в неполадках с этим датчиком? Для этого можно провести самостоятельное диагностирование работы своего диагностирования:
- Прислушайтесь к работе двигателя ВАЗ-2110 на холостом ходу:
- Резко сбросьте педаль газа:
- Наберите скорость:
Специалисты утверждают, что чаще всего датчик выходит из строя при сильном загрязнении резистивной дорожки или ее полного обрыва. Чтобы убедиться в обратном, нужно проверить рабочее состояние ДПДЗ.
Установка и причины поломки датчика
Установка проводится в обратном снятию порядке
Обратите внимание на кольцо из поролона, необходимое для уплотнения. Его повреждение недопустимо
Поэтому сломанное кольцо желательно заменить на новое. Чем качественнее кольцо, тем лучше будет работать ДПДЗ и тем ниже окажется вероятность возникновения новых поломок. Но тут возникает вопрос: почему же такой простой датчик мог сломаться? Причин может быть множество. Вот наиболее распространенные:
Расположение на машине
- частичный или полный износ подложки;
- стирание напыления;
- поломка подвижного сердечника с контактами.
Результат — нет возможности получить линейное увеличение напряжения на сигнальном выводе. После сборки не нужно никаких настроек и регулировок: микроконтроллерная система воспринимает закрытую заслонку дросселя как начало отсчета.
Ремонт датчиков крайне затруднителен, так как возникает необходимость создать напыление нового контактного слоя. Сделать это в домашних условиях нельзя, да и не каждое СТО располагает такими возможностями. Если посмотреть на стоимость подобных датчиков для автомобиля Лада Калина, то окажется, что проще купить и установить новый. Еще одно преимущество (помимо невысокой цены) — замена занимает не более пяти минут. И это при условии, что вы параллельно проведете чистку контактов и дроссельной заслонки.
Какой поставить ДПДЗ на свой автомобиль Лада Калина — решать только вам. Но стоит поговорить о том, какие конструкции предпочтительнее. Хочется поставить датчик один раз и надолго забыть о проблемах с ним. Самые простые и дешевые потенциометры могут похвастаться только своей ценой. Но срок службы у них не очень большой. Такие датчики ставили на конвейере АвтоВАЗа. А вот бесконтактные приборы, хоть и стоят вдвое дороже, но имеют намного больший ресурс. Поэтому если смотреть с точки зрения надежности, лучше всего применять именно магниторезистивные датчики.
Новый датчик положения дроссельной заслонки на Ладе Калине
Датчики на панели приборов подают сигнал о проблеме
АвтоВАЗ уже давно начал устанавливать на свои машины моторы с инжекторной системой впрыска топлива. Прошло более 10 лет с тех пор, как впервые на наших дорогах появились ВАЗы с подобными двигателями. За эти годы произошло очень много изменений в конструкции и комплектующих элементах. Если сперва ставили только ЭСУД General Motors, то позже начали использовать блоки управления Bosch. А все датчики, производившиеся ранее за рубежом, теперь делаются в России. Наши автомобили уже во многом соответствуют европейским стандартам: качество моторов улучшается, а выхлоп становится гораздо чище.
Потребитель боится современной микроэлектроники, так как мало в ней понимает. Но стоит немного узнать о том, какие симптомы появляются при выходе из строя того или иного датчика. У ДПДЗ одни симптомы, у датчика оборотов другие, а у лямбда-зонда третьи. И не нужно паниковать, когда загорается лампа «Check Engine» на приборной панели автомобиля.
Если посмотреть на конструкцию системы зажигания Лады Калины, то вы увидите много непонятных элементов, и все они влияют на работу двигателя. Чтобы не попасть в неприятную ситуацию, лучше знать местоположение всех датчиков автомобиля и основные причины их неисправности.
Частые неисправности системы впрыска
Нередко появляются такие симптомы, как дергания, провалы, рывки во время разгона. При этом заветный индикатор, оповещающий об ошибке двигателя, не загорается. Первая мысль — неисправность свечей. И тогда водитель вспоминает, что его Калина ездит уже год или больше, а эти важные элементы системы зажигания даже не выкручивались
Если после замены никакого положительного эффекта не наблюдается, сразу стоит обратить внимание на то, какой бензин вы льете в бак. В этом скрывается наиболее частая причина поломок автомобиля
Катушки зажигания — больное место Калины

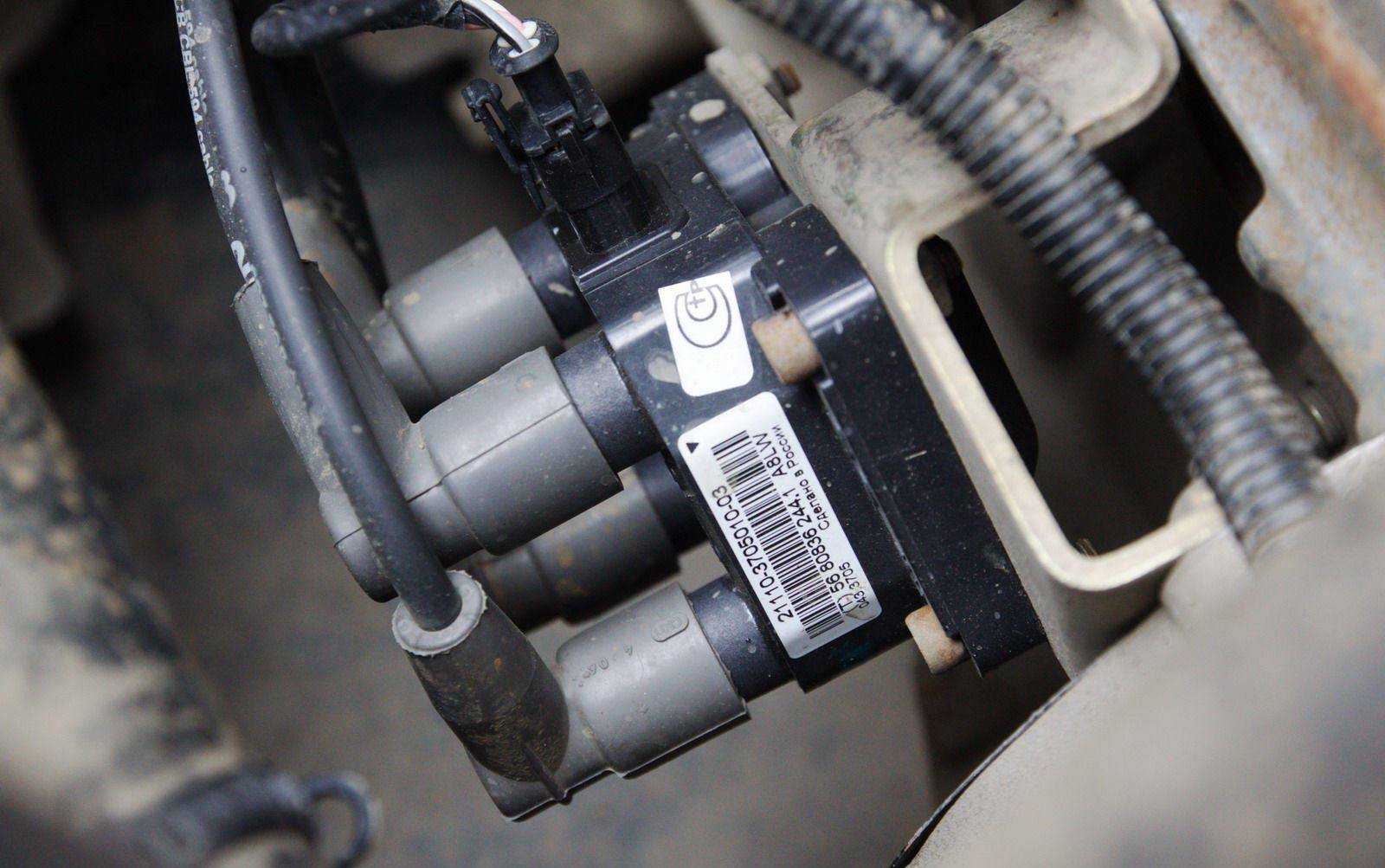

Уделите внимание и модулю зажигания. Вполне возможно, что неисправность кроется в нем
Но проверить модуль можно только при помощи современных мотор-тестеров. Поэтому нужно обратиться к опытному автоэлектрику, который быстро вычислит неисправность и проведет замену или ремонт модуля. Если есть возможность установить и протестировать исправный элемент, воспользуйтесь ею. Двигатель начал идеально работать — бегите в магазин за новым модулем. Ремонт этого узла возможен, но найти профессионального мастера довольно сложно.
Не менее часто на автомобилях ВАЗ-2110, Приора и Калина возникает проблема плавающих оборотов. Тахометр не знает, куда деваться. Стрелка постепенно перемещается от минимальных 850 об./мин. до максимальных 1200 об./мин. Неисправность налицо, но заветная лампа, которая должна сообщать об ошибке, не загорается! В данном случае явно сломан датчик положения дроссельной заслонки, что особенно часто встречается в старых образцах автомобилей ВАЗ семейства 2110, а также в модификациях Лады Калины. В последние годы начали ставить довольно качественные ДПДЗ, поэтому проблемы с ними возникают редко.
Неисправность регулятора холостого хода можно определить по следующему признаку: не получается завести двигатель без нажатия на газ. Датчик находится рядом с ДПДЗ, непосредственно на патрубке. Но не стоит сразу менять его, попробуйте для начала промыть и почистить. Очень часто регулятор просто загрязняется, поэтому возникает ощущение, будто он вышел из строя. Цена на такие элементы сейчас упала, а выбор их в магазинах очень велик.
