Как отрегулировать дроссельную заслонку на ВАЗ 2108-ВАЗ 21099?

Неполностью открывается дроссельная заслонка:

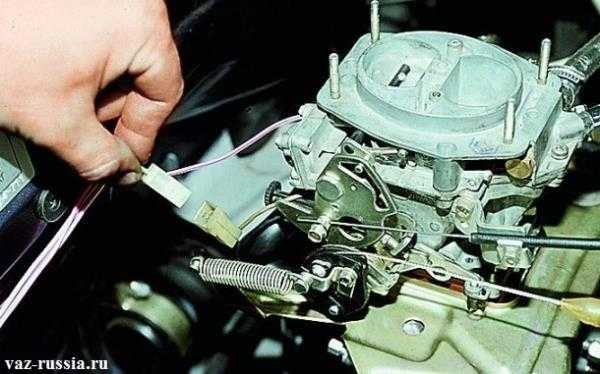

1) Для того что бы отрегулировать положение дроссельной заслонки, немого ослабьте гайку троса под буквой «Б», и в это же время заворачивая гайку под буквой «А», добейтесь того что бы дроссельная заслонка полностью открывалась.

Неполностью закрывается дроссельная заслонка:

1) Немного ослабьте гайку под буквой «А», и после чего заворачивая гайку «Б», добейтесь того что бы дроссельная заслонка полностью закрывалась.

Важно! 1) С тросом дроссельной заслонки обращайтесь аккуратно, не повредите его!

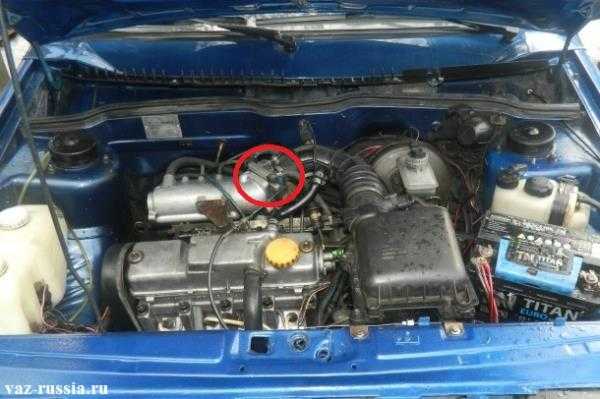

Для новичков! Вопрос: Где находится дроссельная заслонка, в инжекторном двигателе на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099? Ответ:

2 Замена воздушного фильтра и модернизация глушителя ВАЗ 2108

Воздух – важная составляющая при форсировке инжекторного двигателя, поэтому качественный воздушный фильтр необходим. К сожалению, фильтры отечественного производства не отличаются повышенным качеством, поэтому рекомендуется заменить штатный фильтр на более качественную модель. Для «восьмерок» отлично подходят фильтры марки KN, JR и др. Стоимость их варьируется в пределах 50-60 у. е. Это спортивные фильтры нулевого сопротивления с хорошим показателем ресурса.

Установка качественного воздушного фильтра

Процесс улучшения подачи и циркуляции топливно-воздушной смеси и тюнинг двигателя ВАЗ 2108 также предполагает доработку впускных каналов и клапанов двигателя. Рекомендуется использовать клапаны увеличенного объема или облегченные. Для спортивного тюнинга также необходимо заменить клапанные пружины, например, фирмы Shrick в комплекте с титановыми «тарелками» клапанов. В случае использования штатных клапанов их необходимо как следует отшлифовать и «притереть» в мастерской. Что касается впускных каналов, их можно тщательно отшлифовать от неровностей, стыков и т. д. На впуске диаметр каналов также следует увеличить.

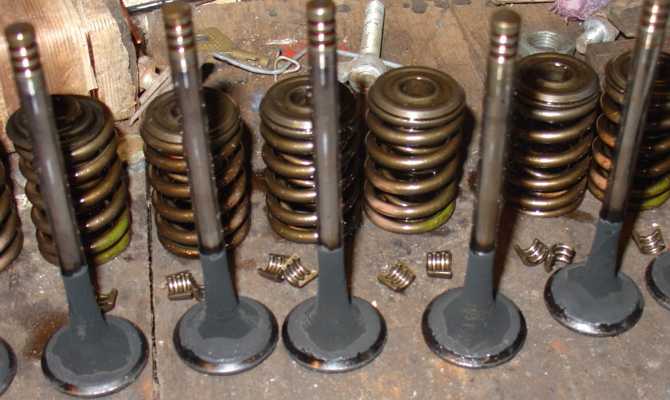

Замена клапанных пружин

Еще одной деталью, на которую стоит обратить внимание при тюнинге двигателя ВАЗ 2108, является система выпуска. Проще всего установить на ВАЗ 2108 новый спортивный глушитель PowerFull, Asso, Remus, Nex и т

д. Однако установка глушителя без переделывания всей системы выпуска обеспечит лишь громкое звучание и никакой практической пользы. Поэтому чаще всего устанавливают прямоток по схеме «паука». «Паук» дополняется трубами увеличенного диаметра (не менее 60 миллиметров, если двигатель 1,6-литровый).

Какие виды ДПДЗ используют на ВАЗ 2114, и где он находится

На автомобиле ВАЗ 2114, используют датчик дроссельной заслонки, фирмы «Курск» или «Омега». Именно они получили наибольшую популярность среди остальных фирм-производителей. По отзывам владельцев данной модели ВАЗ, ДПДЗ «Курск» и «Омега», имеют наиболее длительный срок эксплуатации, и являются наиболее надежными.

Также, к надежным устройствам ДПДЗ, можно отнести бесконтактный датчик, фирмы «Автоэлектрика». Благодаря своему устройству, шанс появления неисправности у него гораздо меньше, чем у резисторных вариантов.

Располагается датчик дроссельной заслонки, в подкапотном пространстве автомобиля ВАЗ 2114. Он является частью механизма дроссельного узла, и прикрепляется к поверхности дроссельной заслонки, которая производит смену положения, одновременно с датчиком, так как расположены они на одной оси.

Прочистка карбюратора «восьмерки» без его разборки

Если двигатель вашей «ласточки» начинает троить, «кушает» много бензина, либо вы ощущаете рывки и провалы при езде и запуске мотора, имеет смысл выполнить прочистку карбюратора, так как обычно именно его загрязнение становится причиной всех указанных неприятностей. Прочистка по всем правилам предполагает демонтаж карбюратора и его разборку, что, конечно же, подходит далеко не всем автолюбителям. Для «ленивых» водителей и был придуман другой, более быстрый и вполне эффективный способ прочистки, который предполагает использование специального аэрозоля.

Такие аэрозоли разных производителей (Kleen-Flo, MANNOL, ABRO и др.) содержат особые соединения, которые великолепно справляются с загрязнениями в карбюраторе. Применять их очень просто, необходимо:

• демонтировать крышку воздушного фильтра;
• вывернуть держатель-заглушку на карбюраторе или электромагнитный клапан;
• при помощи трубки-насадки обработать аэрозолем каналы жиклеров, обе камеры, дроссельную и воздушную заслонку и все остальные механизмы;
• произвести распыление жидкости из баллончика на внешние части карбюратора.

После нанесения состава желательно передохнуть несколько минут. За это время очиститель сможет размягчить и качественно разъесть все загрязнения. Затем следует запустить мотор ВАЗ 2108, вытянуть на себя рычаг «подсоса» и подать очиститель в воздушные каналы и камеры карбюратора. Подобную операцию можно осуществить пару раз. После такой простой очистки вы сами увидите, насколько «бодрее» стала ваша «восьмерка».

Кратко о ключевых компонентах карбюратора «восьмерки»

Карбюратор «Солекс 1107010», который стоит на Ладе 2108, является эмульсионным устройством с двумя камерами. Он имеет дроссельную заслонку с тросовым приводом (механика). В нижней камере карбюратора располагаются заслонки и поплавковое отделение. Также в ней имеется корпус со специальными диффузорами. В верхней камере предусмотрена крышка, накрывающая корпус, и топливные штуцеры. Эта крышка оснащена шпильками (они крепят воздушный фильтр) и фланцем.

В конструкции «Солекс 1107010» предусмотрено наличие ряда ключевых узлов:

• ускорительный насос;
• поплавковое устройство;
• система управления дросселем;
• принудительная система экономайзера холостого хода;
• две камеры и их дозирующие механизмы;
• пусковое устройство (управляется вручную);
• эконостат;
• система холостого хода.

Кроме того, в карбюраторе имеется множество других механизмов и отдельных деталей, которые обеспечивают его стабильную работу.

Неисправности и их устранение

Часто бывает такое, что ДПДЗ на ВАЗ 2114, подвергается какой-либо неисправности. Чтоб понять, что причиной неправильной работы двигателя, является неправильная смена положения заслонки, достаточно знать основные признаки. К ним относят:

• Не стабильные обороты, во время холостого хода;
• Двигатель глохнет при резком отпуске педали газа;
• При определенном положении педали газа, автомобиль начинает дергаться;
• Отсутствие холостого хода.

Важно знать, что данные признаки, очень похожи с признаками неисправности датчика холостого хода, поэтому, стоит попутно проверить и его.

При наличии вышеперечисленных симптом, следует провести проверку датчика положения дроссельной заслонки. Для начала процедуры проверки, приготовьте: вольтметр, омметр, и два медных провода в обмотке, длинной около 30 — 40 см.

После того, как все аппараты будут готовы, можно начинать проверку. Первым делом, откройте капот, и найдите ДПДЗ. К нему подсоединены несколько проводов, объединённых в одну колодку. Отсоединяем ее от датчика, и в освободившееся гнездо, вставляем плюсовой провод вольтметра. Минусовой провод, следует положить на «массу» (например, на двигатель). Внимательно следите за тем, чтоб колодка проводов была подключена к разъему, с пометкой «А».

Когда все провода будут на своих местах, поверните ключ зажигания, и посмотрите на показания вольтметра. Если он показывает напряжение, в области 5-ти вольт, то причина неисправности именно в датчике. А вот если напряжение значительно ниже данной отметки, или вовсе отсутствует, то тогда, датчик однозначно не при чем, а искать причину нужно в электро-цепи, или системе управления мотором.

При неисправности ДПДЗ, есть два выхода из положения: ремонт и замена. Конечно, ремонт данной детали проводить не рекомендуется, так как обычно, причина в износе некоторых частей, которые не продаются по отдельности. Да и цена за ремонт, будет не на много ниже, чем за новое устройство.

Устройство дроссельной заслонки

Сама дроссельная заслонка представляет собой круглую пластину, способную поворачиваться на 90 градусов вокруг своей оси (от полного закрытия до полного открытия). Устанавливается она внутри корпуса, там же размещается ее привод, регулятор холостого хода (РХХ) и датчик положения дроссельной заслонки. Все эти элементы вместе образуют блок дроссельной заслонки или дроссельный узел. Следует отметить, что на ВАЗ-2109 с инжекторным двигателем, ВАЗ-2110 и ВАЗ-2115 узел применяется один и тот же.

Устройство корпуса дроссельного узла не такое простое, как могло бы показаться на первый взгляд. Помимо всего прочего он является еще и частью системы охлаждения двигателя. В нем имеются каналы для циркуляции охлаждающей жидкости. Также он оснащен патрубками, один из которых связан с системой вентиляции картера двигателя, а второй – с системой улавливания паров бензина.

Регулятор холостого хода

Регулятор холостого хода – это электромеханическое устройство, задачей которого является поддержание определенной частоты вращения коленвала при полностью закрытой дроссельной заслонке. Например, во время прогрева мотора или изменения нагрузки, когда включается дополнительное оборудование. Устройство регулятора холостого хода следующее: внутри корпуса находится шаговый электромотор, с которым соединена подпружиненная конусная игла. Когда мотор работает на холостом ходу игла, перемещаясь вперед-назад, регулирует площадь поперечного сечения обходного воздушного канала, через который проходит воздух при полностью закрытой заслонке.

Дроссельная заслонка может иметь привод двух видов:

1. механический, как у автомобилей ВАЗ-2109, ВАЗ-2110, ВАЗ-2114;
2. электрический, который применяется на большинстве современных автомобилей.

Механический привод

У ВАЗ-2109, ВАЗ-2110 и других устаревших моделей Волжского автозавода дроссельная заслонка связана с педалью газа посредством стального троса. Механический привод имеет очень простое устройство и низкую стоимость, поэтому до сих пор применяется на многих недорогих автомобилях.

Электрический

Если дроссельная заслонка оснащена электрическим приводом, то прямой связи между ней и педалью газа нет. Принцип работы заслонки с электроприводом не меняется, но ее устройство намного сложнее. Упрощенно такой узел работает следующим образом. Силу нажатия на педаль газа регистрирует специальный датчик, который передает эту информацию блоку управления двигателем, угол открытия заслонки определяет датчик положения дроссельной заслонки, и также передает соответствующие сигналы блоку управления. Контроллер постоянно сравнивает эти значения и подает команды электродвигателю на увеличение или уменьшение угла открытия заслонки.

Главной отличительной особенностью дроссельной заслонки с электроприводом является отсутствие регулятора холостого хода. Когда мотор работает на холостых оборотах, дроссельная заслонка не закрывается полностью, угол ее открытия задается блоком управления в соответствии с параметрами работы силового агрегата. Электронная дроссельная заслонка, в отличие от механической, имеет не один датчик положения, а два. Если один датчик, он же потенциометр дроссельной заслонки, выйдет из строя, дроссельный узел все равно будет работать.

Как заменить карбюратор на ВАЗ 2108-ВАЗ 21099?

Снятие: 1) Прежде чем вы начнете операцию, с крышки карбюратора снимите корпус внутри которого находится воздушный фильтр. (Как снять корпус, читайте в статье: «Замена корпуса»)

2) Следом разъедините между собой жгут и колодку проводов, которая идет от наконечника винта количества.

3) Теперь отсоедините кончик этого самого жгута от электромагнитного клапана.

4) Следом при помощи отвертки крестообразного типа, ослабьте хомуты которые крепят отводящий и поводящий шланг.

5) Затем отсоедините оба этих шланга от штуцеров которые расположены на карбюраторе.

Примечание! После отсоединения подводящего шланга, сразу же заткните его отверстие пробкой или болтом подходящего диаметра, а иначе из него понемногу будет вытекать топливо. Старайтесь отсоединять шланги аккуратно, потому что при резком отсоединении штуцеры могут выпрессоваться из карбюраторной крышки. В том случае если какой либо шланг плохо или вообще не отсоединяется, тогда при помощи ножа разрежьте его!

6) Далее по такому же принципу отсоедините от штуцера шланг вентиляции картера, ослабив для этого так же хомут его крепления.

7) Теперь рукой просто отсоедините от вакуумного регулятора, подводящий шланг разряжения.

Следом воспользовавшись отверткой крестообразного типа, отверните крепящий винт блока подогрева дроссельных заслонок.

9) И после чего отсоедините его совместно со всеми шлангами.

Примечание! Если по каким то причинам отворачивание винта будет затруднено, допустим из-за коррозии, то в таком случае пойдите немного други путем за счет которого вы сможете снять карбюратор. Инструкция описана ниже!

• Сперва слейте всю охлаждающую жидкость из системы. (Как слить жидкость, см. в статье: «Замена охлаждающей жидкости»)

• Далее ослабьте хомуты подводящего и отводящего шланга охлаждающей жидкости, и после чего отсоедините их от блока подогрева дроссельных заслонок.

Продолжение работы по снятию карбюратора: 10) Теперь когда все операции сделаны, отсоедините трос привода воздушной заслонки от карбюратора. (Как отсоединить трос, читайте в статье: «Замена троса  подсоса» он же трос воздушной заслонки)

11) Следом отсоедините трос, но только уже на этот раз привода дроссельных заслонок. (см.«Замена привода дроссельных заслонок»)

12) И в завершение операции, отверните четыре гайки которые полностью крепят карбюратор к двигателю. После отворачивания гаек снимите карбюратор.

Примечание! Когда карбюратор будет снят снимите верхнюю прокладку, затем теплоизолирующую проставку находящуюся в середине и нижнюю прокладку. Деформированные или же прогоревшие «прокладки» и приведенную в негодность «проставку» замените на новую!

13) Когда все операции будут завершены, закройте то место где был установлен карбюратор тряпкой, куском картона или же еще чем ни будь. Все это делается для того, что бы во внутрь двигателя через отверстие во впускном коллекторе не залетала грязь.

Установка: 1) Сперва установите новый карбюратор на свое место, подложив при этом под него две прокладки и одну толстую теплоизолирующую проставку.

2) Затем заверните все четыре болта его крепления, при этом болты с сорванной резьбой требуется заменить на новые.

3) И после чего подсоедините к нему все шланги, а так же установите оба троса привода один из которых трос привода воздушной заслонки а другой дроссельных, и под конец подсоедините жгут проводов к электромагнитному клапану и после чего совместите его вместе с колодкой.

Важно! Во время проведения работы, постарайтесь ничего не уронить во внутрь двигателя через открытое отверстия в карбюраторе! (Если во внутрь двигателя попадет хоть одна какая ни будь маленькая гайка, то на хорошие последствия вы можете уже рассчитывать, потому что даже гайка скорее всего приведет двигатель, к очень быстрому выходу из строя, но произойдет это только после того как вы его заведете.)

На автомобилях ВАЗ 2108, устанавливался эмульсионный, двухкамерный карбюратор «Солекс», с падающим воздушным потоком. Он считался заводским вариантом, и встречался чаще всего на данной модели Лада. Конечно, со временем его меняли на «Озон» или «Дааз». Они имели не особо разное устройство, но в некотором плане отличались от штатного. Мы же рассмотрим в данной статье именно производителя «Солекс».

Как самостоятельно разобрать карбюратор?

В тех случаях, когда применение аэрозоля не дало ожидаемого результата, необходимо произвести разборку карбюратора, чтобы иметь возможность обследовать его механизмы и выполнить их замену в случае потребности. Мы очень коротко опишем основные этапы такой разборки.

Сначала необходимо снять электромагнитный клапан и вынуть из него жиклер (топливный), а затем:

• снять крышку карбюратора, вывернув винты, коими она крепится;
• выдавить ось поплавков (обычно используют проволоку либо очень тонкую отвертку) и демонтировать поплавки;
• убрать из-под крышки прокладку и после этого вывернуть клапан игольчатого типа;
• снять крышку пускового механизма, на котором находится диафрагма, и демонтировать последнюю.

Теперь можно снимать пробку топливного фильтра, рукоятку привода заслонки, ускорительный насос, экономайзер. Все эти механизмы можно разбирать и дальше, отсоединяя от них все составляющие элементы (пружины, винты и т.д.). На последних этапах разборки вынимаем топливные жиклеры, эмульсионные трубки и регулировочные винты.

Добро пожаловать! Сегодня из этой статьи вы узнаете для себя, как нужно правильно производить замену карбюратора на автомобилях семейства «Самара».

Когда нужно менять карбюратор? Замена карбюратора необходима при его сильной деформации, при выходе важных элементов его системы, и других причинах.

Примечание! Не во всех случаях карбюратор необходимо заменять на новый, потому что иногда карбюратор можно будет просто отремонтировать!

Порядок замены ДПДЗ

Если, при наличии неисправности датчика положения дроссельной заслонки на ВАЗ 2114, Вы все-таки, решились на его замену, то Вам необходимо изучить порядок действий, а также, знать правильность регулировки после замены.

Для того, чтоб снять старое устройство, достаточно просто открутить два шурупа, которые крепят его к дроссельной системе. Теперь, датчик можно спокойно снять с оси заслонки. При установке новой детали, внимательно следите за тем, чтоб гнезда подключения были направлены в сторону перегородки подкапотного пространства. После этого, совместите ушки крепления, с отверстиями на корпусе, и закрутит оба шурупа на свои места.

Следующий шаг — регулировка ДПДЗ. Производится она следующим образом: дроссельную заслонку, нужно переместить в открытое положение. Если это сделать невозможно, то это значит, что датчик установлен неправильно. В этом случае, его нужно провернуть на 90 градусов, и заново закрепить.

После того, как устройство будет настроено, присоедините к нему все провода. Перед первым запуском двигателя, обязательно снимите клеммы с аккумуляторной батареи, примерно, минут на 10. Если после проделанной работы, мотор будет работать стабильно, значит неисправности больше нет. Если же признаки некуда не делись, то Вам следует обратится в автосервис, для диагностики электрооборудования.

Датчик положения дроссельной заслонкой на инжекторных версиях двигателей ВАЗ 2109-2108 выполняют функцию управления подачей топлива. В зависимости от того, насколько нажата педаль газа, этот датчик подает сигнал блоку управления, и тот, в свою очередь, сам решает, сколько топлива подавать.

Менять эту деталь довольно просто, но обязательно для этого понадобится очень короткая отвертка. Хотя у меня было целых два набора инструментов, все-таки пришлось покупать отдельно отвертку, чтобы произвести замену:

Находится он с правой стороны системы впрыска топлива, а точнее говоря — на самом дроссельном узле автомобиля:

Как видите, крепится он всего лишь на двух болтиках, добраться до которых можно лишь при помощи короткой отвертки. Но предварительно необходимо отсоединить штекер с проводами питания от датчика:

Затем отворачиваем болтики крепления ДПДЗ и можно аккуратно вынимать его из своего места:

Теперь можно выполнять установку снятой детали в обратной последовательности. Что касается стоимости данной штуковины, то ориентировочно ее можно купить по цене от 400 до 700 рублей. Все зависит от производителя.

Источники

• http://ru.megasos.com/wiki/zamena-droselnoy-zaslonki-vaz2108-vaz2109-vaz21099
• http://vashalada.ru/mashiny/vaz-2114/datchik-drosselnoy-zaslonki-na-vaze-2114.html
• http://remont-vaz2109.ru/zamena-datchika-polozheniya-drosselnoj-zaslonki/

Как почистить дроссельную заслонку — пошаговое руководство

2. Затем нужно открутить пробку расширительного бачка, для того чтобы снизить давление в системе охлаждения. 3. Нужно ослабить хомуты (см. фото они обозначены стрелками)

4. Снимите шланг принудительной вентиляции воздушного патрубка. Произведите визуальный осмотр, если обнаружите следы масла в воздушном патрубке — вероятнее всего в дроссельном узле забит тонкий канал принудительной вентиляции. Если это так, то все картерные газы вместе с частицами масла идут через большую ветку вентиляции.

6. Снимите шланг системы вентиляции бензобака, для этого необходимо открутить хомут.

В большинстве случаев, основным признаком нарушения регулировки дроссельной заслонки на автомобиле ваз 2109 является отсутствие признаков развития полной мощности двигателя при полностью утопленной дроссельной заслонки. При условие, что все остальные элементы топливной системы и системы зажигания находятся в исправном состояние.

Прежде, чем приступать к регулировке, нам необходимо проверить качество работы заслонки и только после этого проводить доработку. Для ремонта подготовьте стандартный набор инструментов. Порядок проведения регулировки дроссельной заслонки выглядит следующим образом:

• Нажмите до упора на педаль газа и зафиксируйте ее в таком положение, положив на нее тяжелый предмет.
• При полностью нажатой педали, дроссельная заслонка первичной камеры должна быть полностью открыта, что можно определить по положению рычага ее привода, который переместиться в крайнее положение до упора.
• Отпустите теперь педаль газа и проверьте положение заслонки, которая должна полностью закрыться, а рычаг переместиться в противоположное крайнее положение до упора.

Если заслонка не полностью открывается и закрывается при нажатие на педаль газа, то ее необходимо регулировать. Для регулировки проделайте следующее:

Для регулировки необходимо ослабить одну гайку крепления троса привода заслонки, после чего вращая вторую гайку, добиваемся такой длины троса, чтобы заслонка полностью открывалась и закрывалась. После чего затягиваем гайки и еще раз проверяем работу.

На этом ремонтные работы по регулировке дроссельной заслонки ваз 2109 завершены.

https://youtube.com/watch?v=mXlU7Ss0bPk

Источники

• http://vaz-russia.ru/remont-vaz-2108/regulirovka-drosselnoy-zaslonki-na-vaz-2108-vaz-2109-vaz-21099.html
• http://vaz-remont.ru/samostoyatelnaya-chistka-drosselnoj-zaslonki-vaz-2110/
• http://zubilovaz.ru/vaz-2109-regulirovka-drosselnoj-zaslonki

Для чего нужна модернизация дроссельной заслонки на ВАЗ-2109, 2110, 2115

В магазинах запчастей продаются дроссельные узлы с заслонками увеличенного диаметра (52, 54 и 56 мм) для автомобилей ВАЗ-2109, 2110 или 2115. По заверениям продавцов, установив такую заслонку взамен штатной 46-миллиметровой, владелец авто получит значительные преимущества: машина становится отзывчивее к педали газа, пропадают проблемы с холостыми оборотами, улучшается динамика автомобиля, и особенно это заметно, если заменить штатный воздушный фильтр фильтром нулевого сопротивления. Главный довод, который пытаются внушить автовладельцам, заключается в том, что мотору для эффективной работы требуется больше воздуха, для чего необходимо заменить штатный дроссельный узел на усовершенствованный. Приводят даже цифры: диаметр ресивера ВАЗ-2109 или ВАЗ-2110 составляет 53 мм, и заслонка диаметром 46 мм якобы «душит» мотор.

Многие владельцы ВАЗ-2109 и ВАЗ-2110 поддаются на уговоры и меняют штатное устройство на усовершенствованное. После этого, действительно, мотор работает лучше, и машина едет динамичнее. Причина улучшений на деле оказывается куда прозаичнее: вместо старого, грязного дроссельного узла, который давно нуждался в тщательной очистке, владелец поставил новый. В итоге двигатель вернулся к работе в штатном режиме, что и воспринимается владельцами, как обещанная отзывчивость и резвость автомобиля.

Не нужно забывать о том, что увеличенный воздушный поток ведет к нарушению смесеобразования, поскольку ЭБУ не в состоянии скорректировать подачу бензина. Для устранения такой проблемы автовладельцы, как правило, «перепрошивают» блок управления и расплачиваются в результате возросшим аппетитом машины.

Оцените полезность статьи!

Особенности функционирования других узлов «Солекс»

Для перекрытия подачи бензина в первую камеру (точнее сказать – в ее переходное приспособление) и в устройство ХХ используется клапан, который носит название электромагнитного. Его стандартное состояние (тогда, когда не подается напряжение) – закрытое. Открытие данного элемента возможно в двух случаях: при оборотах коленвала менее 1900 в минуту; при нажатии на газ. При отключении зажигания, а также тогда, когда машина набирает обороты выше 2100, электромагнитный клапан возвращается в свое обычное (закрытое) состояние.

Большое значение для адекватной работы карбюратора «восьмерки» имеет ускорительный насос диафрагменной конструкции, оснащенный приводом механического вида. Он имеет в своей конструкции два клапана. Один из них находится в распылителе. Под нагрузкой нагнетаемого горючего он открывается, а когда бензин больше не подается, клапан под давлением своей собственной массы закрывается. Благодаря этому клапану отсутствует подсос воздуха, кроме того, бензин не уходит из каналов.

Другой клапан (обратный) размещается непосредственно в канале, который соединяет полость насоса и поплавковое устройство. Если водитель отпускает газ, происходит наполнение камеры горючим, и обратный клапан открывается. Его же закрытие происходит в тот момент, когда топливо начинает нагнетаться.

Кулачок, являющийся частью рассматриваемого нами насоса, при открытии дроссельной заслонки давит на рычаг. Данный рычаг соединяется диафрагмой. За счет этого порция горючего подается в карбюраторные камеры, что позволяет при разгоне транспортного средства качественно обогащать горючую смесь.

При существенном открытии дроссельных заслонок начинает действовать еще один важный механизм – экономайзер. Суть его работы такова: через клапан (он имеет шариковую конструкцию) бензин отбирается из поплавкового устройства. Клапан держится в закрытом состоянии, пока разрежение удерживает диафрагму в коллекторе. При открытии заслонок отмечается снижение разрежения. Важным является то, что горючее для обогащения устремляется в эмульсионный отсек через экономайзер, обходя стороной главный жиклер.

Коротко опишем еще несколько систем интересующего нас карбюратора:

• Впускной коллектор (ВК). Данный механизм посредством стойких к термическому воздействию прокладок и шпилек присоединяется к мотору. Изготовлен коллектор из сплава на основе алюминия методом литья. Задача ВК состоит в том, чтобы передать в цилиндры двигателя автомобиля горючую смесь, сформированную в карбюраторе.
• Эконостат. Механизм необходим для дополнительной подачи бензина во вторую камеру из поплавкового устройства (топливо подается через запутанную систему трубок и жиклеры эконостата). Включается эконостат тогда, когда требуется дополнительно обогатить горючую смесь (например, при езде на максимальной мощности).
• Экономайзер холостого хода (принудительного). Данное устройство включает в свою конструкцию запорный электромагнитный клапан, датчик-винт, блок управления.

Устройство дроссельной заслонки, потенциометра, регулятора холостого хода

В качестве горючего в двигателях внутреннего сгорания автомобилей ВАЗ-2109, ВАЗ-2110 и остальных моделей, выпускаемых или выпускавшихся Волжским автозаводом, используется бензин. Однако в цилиндрах он сгорает не сам по себе, а в смеси с воздухом. Дроссельная заслонка нужна для приготовления топливовоздушной смеси в необходимых пропорциях. Находится она за воздушным фильтром перед впускным коллектором .

По большому счету дроссельная заслонка – это воздушный клапан, который регулирует количество воздуха, попадающего в двигатель. Принцип ее работы заключается в изменении сечения воздушного канала. Когда она полностью открыта, воздух беспрепятственно попадает во впускной коллектор. Для определения угла открытия предназначен датчик положения дроссельной заслонки, который связан с блоком управления двигателем. Основываясь на сигналах, которые передает датчик, блок управления подает команду увеличить количество впрыскиваемого топлива, рабочая смесь обогащается, и мотор работает на максимальных оборотах.

Чем меньше угол открытия заслонки, тем меньше воздуха попадает в коллектор, и тем ниже обороты двигателя.
