Механическая и электронная педаль
Но сначала о том для чего понадобилось переделывать старую, надежную систему, работающую без перебоев. У этого есть несколько причин.
При управлении положением дроссельной заслонкой непосредственно ногой с помощью тросика существует небольшая задержка между открытием заслонки и корректировке смеси, это приводит к таким последствиям:
- неправильная смесь дает на выходе большое количество C02;
- несоответствие нормам ЕВРО-5 и ЕВРО-4;
- при полном нажатии на педаль газа топлива расходовалось куда больше чем нужно, что увеличивает общий расход;
- непосредственное управление смеси человеком ведет к возможности работы двс в критических режимах повышенных оборотов или слишком резкого изменения смеси, что отрицательно сказывается на ресурсе мотора.
Для того что бы избежать этих проблем инженеры решили оградить доступ человека к непосредственному управлению режимами работы двигателя, в ваз 2114 с е-газом дроссельной заслонкой управляет ЭБУ, учитывая положения педали газа, но не подчиняющемуся ему на 100%.
Это позволило добиться:
- равномерного открытия дроссельной заслонки, без рывков;
- синхронного изменения состава смеси и открытия заслонки;
- экономии топлива и повышения ресурса двигателя;
- возможность установки систем антибукса и трекшн контроля.
е-газ ваз 2114
В теории все выглядит отлично и все изменения кажутся только к лучшему. Но электронная педаль газа ваз 2114 имеет проблемы, которые появляются потому что при производстве устройство не оттестировали в достаточной степени и выпустили на рынок сырой продукт.
Нюансы автосервиса
Не секрет, что многие автовладельцы отдают предпочтение ремонту на станциях технического обслуживания. Это объясняется множеством причин.

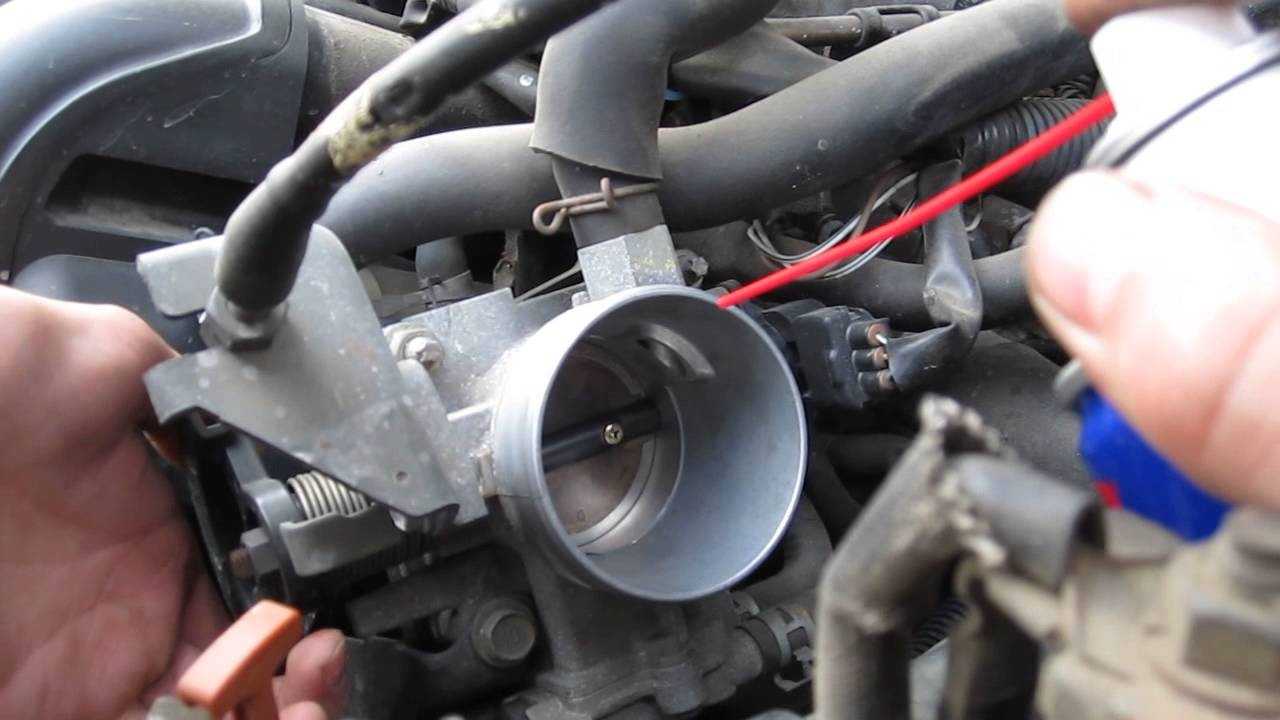

Если вам необходимо прочистить дроссельную заслонку, платить за это большие деньги не придется. Сегодня такая услуга стоит около 500 рублей.
Но есть несколько нюансов, которые следует учесть, заезжая на СТО.
Помимо чистки заслонки, мастера начнут уверять вас, что требуется еще дополнительно чистка ряда узлов, якобы без этого ремонт не будет полноценным, эффекта достигнуть не удастся. Все это банальная попытка взять с вас больше денег за ненужную работу.
Они могут начать рассказывать, что чистку заслонки проводят раз в 15,а то и 10 тысяч километров, будут предлагать свои услуги, может даже предоставят скидку как постоянному клиенту. Опять же простейшая уловка. Эта цифра совершенно не соответствует действительности. Рекомендованная производителем периодичность очистки дроссельной заслонки на автомобиле ВАЗ 2114 составляет 60-70 тысяч километров. Но на практике получается около 50-60 тысяч километров пробега
Вам лишь нужно следить за состоянием агрегата, обращать внимание на симптомы загрязнения, с которыми мы вас сегодня уже познакомили.
https://youtube.com/watch?v=Xh9LUV37tiE
Выполнять работу самому или делать это на автосервисе — решать исключительно вам самим. Самое главное — не запускать проблему, поскольку она может вылиться в действительно дорогой ремонт.
Загрузка …
Назначение инжектора

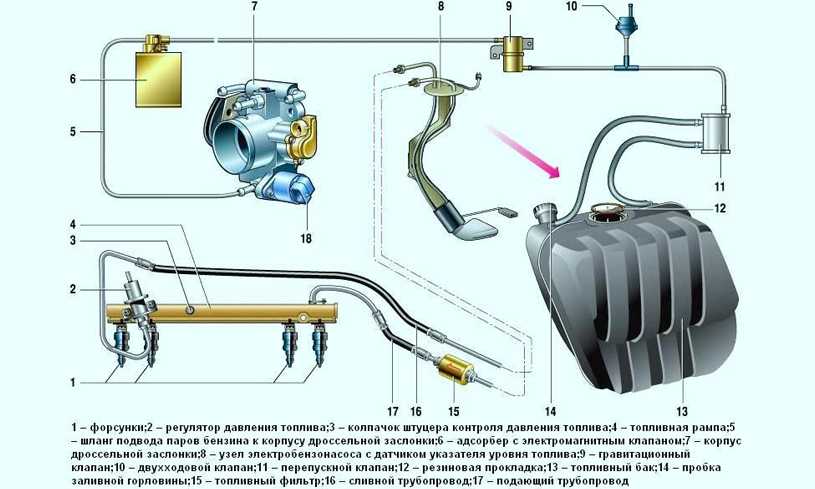

Установка инжектора в ВАЗ 2107 позволила заметно улучшить рабочие показатели двигателя. Изменение типа топливной системы повышает количество энергии, которое вырабатывается во время сгорания бензина. По сравнению с карбюраторным двигателем инжекторная система подачи топлива более эффективна на начальных этапах, но со временем ее эксплуатационные характеристики падают. От чего это зависит?
ВАЗ 2107 инжектор выполняет роль конечного элемента в топливной системе автомобиля. Воздушная смесь вместе с облаком распыленного бензина создает огромное количество энергии. Со временем это распыление может стать менее эффективным, струи топлива станут слабыми, а все из-за некачественного бензина.
Основная причина неисправности инжекторов — плохое топливо. Горючее для автомобиля состоит из множества химических компонентов, кроме того, в него добавляют разные примеси, которые должны улучшить общие показатели работы двигателя. Этот фактор нельзя игнорировать, поскольку такой бензин оставляет осадок на стенках топливной системы. Самые тонкие каналы как раз в инжекторах, и именно эти устройства страдают в первую очередь. ВАЗ 21074 инжектор имеет ту же проблему. За время эксплуатации налет от топлива только накапливается. Что же нужно делать, чтобы это прекратилось?
Проверка электрической цепи регулятора холостого хода
Прежде чем перейти к диагностике самого регулятора, необходимо проверить его цепь, ведь причиной того, что он перестал работать, может быть обычный обрыв проводов или неисправность электронного блока управления. Для диагностики цепи потребуется только мультиметр с возможностью измерения напряжения. Порядок действий следующий:
- Поднимаем капот, находим на дроссельном узле жгут проводов датчика.
-
Отсоединяем колодку жгута проводов.
- Включаем зажигание.
- Включаем мультиметр в режим вольтметра с диапазоном измерения 0–20 В.
-
Минусовой щуп прибора подключаем к массе автомобиля, а плюсовой по очереди к выводам «A» и «D» на колодке жгута проводов.
Напряжение между массой и каждым из выводов должно соответствовать напряжению бортовой сети, т. е. примерно 12 В. Если оно меньше этого показателя, или его вообще нет — нужно провести диагностику проводки и электронного блока управления.
Что дает большая дроссельная заслонка?
Заводская дроссельная заслонка в ВАЗ 2114 имеет диаметр в 46 мм. Это оптимальный вариант для обеспечения должного воздушного потока, проходящего через карбюратор и задувающего готовую топливную смесь (распыленный бензин с воздухом) в цилиндр, где и происходит ее сжигание.
Мощность практически не увеличивается, потому как количество топлива и воздуха, попадающего в карбюратор, одинаковое.
То есть если браться за такую модификацию, то придется модернизировать весь впускной тракт ВАЗ 2114, начиная от входного патрубка для воздуха и заканчивая жиклером и самим карбюратором, системой впрыска топливной смеси в полость блока цилиндров. В этом случае производительность действительно вырастет почти на 30-40%, но вместе с этим и расход топлива (примерно на 15%). Следует ли делать такую модификацию? Решение остается за хозяином автомобиля.
Е-газ ваз 2114 проблемы
Часто основными минусами электронного газа называют эти его аспекты:
- Задержка реакции автомобиля на нажатие педали акселератора.
- Проблемы с плавающими оборотами, залипание газа и самосрабатывание.
- Невозможность быстрого тюнинга автомобиля.
Задержка образуется из-за того, что сигнал от педали сначала передается в ЭБУ и только после обработки, электропривод на заслонке начинает плавно изменять ее положение. В новых автомобилях эта задержка уменьшена, благодаря лучшему ПО и более быстродейственному железу. Оборудование е-газа ваза 2114 можно так же перепрошить, подняв мощность, скорость отзыва на педаль, но снизив норму экологичности до ЕВРО-2.
Ремонт е-газ ваз 2114
В ранних версиях автомобилисты часто сталкивались с неправильной работой е-газа, обороты плавали, реакции на газ могло не быть совсем или могли быть резкие скачки оборотов двигателя. Все это было следствиями брака проводки, произведенной «АвтоВАЗом», при появлении таких неисправностей лучше ее поменять на косу от «ПЭС СКК».
Чистка и профилактика налета в системе
Устройство инжектора очень чувствительно к крупным включениям в бензине. Если вы используете дешевую марку топлива, будьте готовы скоро менять форсунки. Так что первое, что стоит сделать для своего бензонасоса ВАЗ, — изменить марку топлива. Система питания ВАЗ 2107 должна стать чище, возможность образования налета в системе все же не исключается. Поскольку горючая жидкость в каналах изредка застаивается, а иногда даже замерзает, то скорую поломку можно предотвратить только одним способом — регулярной чисткой.
Примерно каждые 35-40 тыс. км нужно проводить профилактические очистные работы топливной системы. Своими руками нужно промывать каналы. От качества чистки будет зависеть работоспособность двигателя. Если эту процедуру проводить нерегулярно, то вскоре с одной форсункой можете распрощаться и искать новую, а затем придется менять и остальные элементы бензонасоса ВАЗ.
В 4-цилиндровых типах инжекторных двигателей наблюдается разная интенсивность засорения форсунок. В районе 2 и 3 цилиндра всегда повышенная температура, поэтому накопление осадка там происходит быстрее.
Профилактическим средством в таких случаях считается специальная примесь полиэфирамина. Она предотвращает скопление гари в течение длительного времени.
Как проверить и заменить ДПДЗ?
Датчик положения дроссельной заслонки (ДПДЗ) ВАЗ входит в состав дроссельного узла двигателя. Поэтому, проверяя ДПДЗ, попутно проверьте РХХ (смотрите статью Как проверить РХХ (Датчик холостого хода)?. т.к. в определённых ситуациях они имеют схожие признаки неисправности:
- неравномерный холостой ход;
- нестабильная работа двигателя (двигатель глохнет после сброса газа);
- отсутствует холостой ход;
- автомобиль двигается рывками при определённом нажатии на педаль газа;
- низкая динамика автомобиля (помимо неисправности самого датчика, низкая динамика двигателя может быть результатом многих причин:
- низкая компрессия в двигателе (Как правильно замерить компрессию двигателя? );
- износ кулачков Распредвала . или неправильно выставленные метки ремня ГРМ;
- негерметичны или прогорели клапана головки цилиндров ;
- неисправна система питания двигателя ;
- загрязнён воздушный фильтр;
- подклинивают тормозные цилиндры;
- пробуксовывает сцепление ;
- засорен топливный фильтр ;
- неисправна система выпуска отработавших газов ).
Стоит отметить, что данный датчик отсутствует на новых моделях samara-2 в связи с использованием электронной педали газа.
Как проверить ДПДЗ?
Чтобы проверить датчик положения дроссельной заслонки, нам понадобятся следующие инструменты: мультиметр (омметр, вольтметр), кусочки проводов.
- Открыв капот, находим нужный нам датчик (ищем на дроссельном узле рядом с РХХ).
- Отсоединяем колодку проводов от датчика.
- Берём мультиметр и устанавливаем его в режим вольтметра. Минусовую клемму вольтметра крепим на «массу» (на двигатель). Плюсовую клемму вольтметра подключаем к колодке проводов датчика на вывод «А» (нумерация выводов указана на данной колодке проводов).
- Включаем зажигание и проверяем напряжение: вольтметр должен показывать напряжение в районе 5 вольт. Если напряжение не поступает, или оно гораздо ниже 5 вольт, то проблема либо в обрыве цепи, либо в неисправности электронной системе управления двигателем (в мозгах). На если напряжение нормальное, то, соответственно, ДПДЗ неисправен.
Вывод: Если датчик неисправен, то есть два варианта решения проблемы:
- Отремонтировать датчик (Как отремонтировать ДПДЗ? ). Чаще всего проще заменить датчик на новый, т.к. причиной поломки чаще всего оказывается обычный износ детали.
- Заменить датчик на новый.
Как заменить ДПДЗ?
Для замены датчика положения дроссельной заслонки нам понадобятся:
- Отворачиваем 2 винта крепления датчика к дроссельному узлу (см. на картинке).
- Снимаем датчик с оси заслонки.
- Устанавливаем новый датчик на ось заслонки так, чтобы её выводы были направлены в сторону перегородки моторного отсека.
- Проворачиваем датчик относительно оси до совмещения отверстий под крепление.
- Заворачиваем датчик.
- Регулируем ДПДЗ.
- Подсоединяем контакты датчика.
- Сбрасываем клеммы аккумулятора на 5 минут.
Как отрегулировать ДПДЗ?
Открываем заслонку, проворачивая сектор привода датчика или тянем за трос акселератора. Если проделать данную операцию не получается, то датчик установлен не правильно. В данном случае нужно снять датчик и переустановить его под углом в 90 градусов относительно оси заслонки.
Что касается ручной регулировки положения заслонки, то датчик не регулируется.
Контролёр автоматически использует низкое напряжение сигнала датчика на холостом ходу в качестве точки отсчёта. Но бывает, что после замены датчика, контролёр использует значения для старого датчика, что способствует открытой дроссельной заслонке на несколько градусов. В данном случае нужно сбросить параметры контролёра либо через бортовой компьютер, либо снять клемму аккумулятора на 5 минут.
Если даже после проделывания данной операции, заслонка открыта на 1%, то датчик забракован, но это можно легко исправить. Читайте статью Как отремонтировать ДПДЗ?
Диагностика повреждений
Как понять, что требуется замена, проверка или ремонт инжектора? Даже без датчиков можно понять, что требуется ремонт элементов топливной системы, если имеются 1 из 2 главных признаков в моделях 2107, 21074:
- Нестабильная работа двигателя. Иногда он может глохнуть или плохо заводится.
- Куда менее очевидный признак — потеря мощности. Этот эффект заметен, если вы в основном ездите на средней скорости, но на большой он сильно ощутим.
- Последний признак фиксируется только датчиками — повышается давление внутри системы.
Причина таких сбоев — засорение форсунок, даже диагностика не нужна.
Чистка помогает восстановить прежнюю работоспособность движка. Если неполадка после чистки не была устранена, стоит проверить трубки и форсунки на наличие повреждений или пробоев. В таких случаях ремонт лучше не начинать, а попросту заменить поврежденные детали на новые.
Иногда самостоятельно невозможно определить, где повреждение, и вот только тогда пригодится диагностика в сервисных центрах. Засор может стать причиной довольно серьезной поломки инжектора ВАЗ 2107, а также разрыва каналов. Давление, которое возникает внутри системы, может с легкостью привести в негодность самые хрупкие детали. Тут уже своими руками не получится исправить ситуацию, даже если под рукой есть полная схема автомобиля. Вывод один — нужно уделять чистке инжекторов много времени и внимания и выполнять ее регулярно.
