Ремонт и регулировка привода дроссельной заслонки ваз 2106

Регулировка смеси карбюратора

Для окончательного ответа, как отрегулировать карбюратор ВАЗ 2106, необходимо установить его холостые обороты. Такая регулировка смеси карбюратора ВАЗ 2106 производится следующим образом:

1. Производим запуск силовой установки и прогреваем его до рабочего состояния 90 градусов.
2. Находим на корпусе изделия болты качества и количества смеси.
3. Эти болты необходимо закрутить до конца, а затем повернуть в обратную сторону на 2-3 об. После этого проводим регулировку смеси карбюратора при помощи этих винтов и выставляем требуемый холостой ход.
4. Для достижения этого требуется винтом качества смеси медленно делать смесь «бедной», а винтом количества – уменьшать обороты мотора.

Для наглядности и понимания технологии процесса можно посмотреть регулировку карбюратора ВАЗ 2106 на фото, которые выложены на нашем сайте

Следует помнить, что регулировка смеси карбюратора имеет важное значение не только для нормализации расхода топлива, но и для корректной работы легкового автомобиля

Как самостоятельно настроить карбюратор «ВАЗ 2106» («ВАЗ 2107»)

Выполняем следующие действия:

• Демонтируем корпус воздушного фильтра.

• Проверяем установку наконечников тяги. Расстояние между правильно установленными наконечниками должно быть равно 80 миллиметров. Если фактическое расстояние больше или меньше, продолжаем процесс регулировки.

• Снимаем один из наконечников с рычага при помощи отвертки (поддеваем).

• Ослабляем контргайку и корректируем длину тяги, вращая наконечник.

• Фиксируем контргайку.

• Устанавливаем снятый наконечник.

• ослабляем трос привода заслонки (воздушной);

• полностью утапливаем рукоять управления воздушной заслонкой в салоне автомобиля;

• полностью открываем заслонку посредством нажатия на трехплечий рычаг и фиксируем стопорный винт;

• вытягиваем рукоять управления (до полного закрытия заслонки) и снова утапливаем ее;

• затягиваем стопорный винт.

Данная операция выполняется в следующей последовательности:

• Демонтируем карбюратор.

• Поворотом рычага (поз. 4, рис. а) привода заслонок (дроссельных) добиваемся прикосновения верхнего усика рычага первой камеры к рычагу, обеспечивающему открытие заслонки во второй камере (поз. 2, рис. а).

• Измеряем зазор между стенками камеры и заслонкой. Его величина не должна превышать 6,0 + 0,25 миллиметров. Корректировка зазора выполняется посредством подгибания верхнего усика рычага.;

• Поворотом рычага добиваемся полного открытия заслонки первой камеры (поз. 5, рис. б) и проверяем зазоры, величина которых должна располагаться в диапазоне 13,0 + 0,1 миллиметра.

• Измеряем величину зазоров во второй камере (поз.6, рис. б), которая должна быть 17,0 + 0,1 миллиметра.

• Корректировка зазоров производится путем изменения длины штока пневмопривода.

Выполняем следующие действия:

Регулировка уровня топлива в поплавковой камере

• Посредством штангенциркуля измеряем расстояние между поплавком и прокладкой крышки карбюратора (поз. 9). Оно должно находиться в диапазоне 6,5 + 0,25 миллиметров. Корректировка зазора осуществляется путем подгибания язычка рычага поплавка (поз. 7).

• Максимально отклонив и отпустив поплавок, определяем величину его свободного хода, которая должна быть равна 8,0 + 0,25 миллиметров. Корректировку выполняем подгибания верхнего язычка поплавка.

Выполнение этой операции в обязательном порядке предваряется некоторыми мероприятиями подготовительного характера. К ним относятся:

— моторное масло, С — 75-90;

• Регулировка зазоров ГРМ.

• Установка угла опережения зажигания.

После выполнения вышеописанных мероприятий приступаем непосредственно к регулировке режима «холостого хода»:

Источники

• http://avtovx.ru/elektrooborudovanie/datchik-drosselnoy-zaslonki-vaz-2110-75/
• http://vaz-remzona.ru/uspokoitel-vaz-2106/
• http://vipwash.ru/karbyuratory/kak-nastroit-karbyurator-vaz-2106-2107

Обслуживание карбюратора ВАЗ 2106

В процессе эксплуатации карбюратора засоряются узкие каналы жиклёров. Это обычно происходит при использовании некачественного топлива, несвоевременной замене воздушного фильтра и т. п. Нарушается состав топливно-воздушной смеси и затрудняется её поступление в двигатель. В результате силовой агрегат начинает работать с перебоями, снижаются его динамические характеристики. В таких случаях требуется промывка загрязнённых жиклёров специальным чистящим составом и последующая продувка их воздухом.

При засорении жиклёров карбюратора их следует промыть специальным средством и продуть воздухом

Кроме этого, рекомендуется периодически доводить состав топливно-воздушной смеси до оптимального с помощью специальных регулирующих винтов. В противном случае двигатель будет работать неустойчиво.

Причины замены педали газа ВАЗ

1. Тронуться с места плавно не получается, потому что при лёгком нажатии происходит подклинивание педали, машина начинает «задыхаться» и глохнуть, а если нажать педаль посильнее и постараться проскочить заклинивающий участок, то это приведёт к резкому добавлению мощности двигателя и дерганью авто.
2. Другой наиболее распространенной поломкой это — отвал привода дросселя на валике акселератора. Денную проблему можно решить, приварив на место рычаг, но можно просто купить новый валик педали газа.
3. Ещё одной причиной является изменения формы педали газа. Это делается когда водитель хочет доработать педаль, чтобы ноге было удобнее располагаться и давить. Так можно уменьшить нагрузку на правую ногу, что ощутимо во время долгой дороги.

Советы по эксплуатации акселератора ВАЗ

Если педаль газ не работает должным образом, то скорее всего необходима регулировка тяг или троса газа.

В холодную ли сырую пору года на карбюраторных двигателях случается так, что при попытке завести машину, мотор хватает, но не заводится. Тогда можно попытаться подтянуть подсос, при этом слегка придавливая педаль газа. В случае долгого нажимания на акселератор, необходимо отрегулировать карбюратор, чтобы при подсосе больше открывалась дроссельная заслонка.

В инжекторных двигателях можно попробовать просто нажать на педаль газа и постараться ещё раз завести двигатель. В случае успеха, в следующий раз пуск двигателя осуществляется таким же образом.

1

Вынимаем стопорную шайбу, снимаем накладку педали.

2

Отсоединяем поперечную и продольную тяги. Снимаем промежуточный рычаг.

3

Ключом откручиваем две гайки крепления кронштейнов валика, сначала с левой стороны…

4

… затем с правой.

5

Установив деревянный брусок, аккуратно подпираем ломом двигатель…

6

… и выводим валик привода акселератора.

7

В кузове авто сдвигаем уплотнительное кольцо педали газа.

8

Извлекаем педаль газа из отверстия в кузове.

10

Причина замены педали газа: рычаг дросселя, отвалившийся от валика.

11

Устанавливаем старые кронштейны крепления на новый валик педали газа.

12

Поддев ломом, пропихиваем заменяемую деталь.

14

Смазываем посадочное место промежуточного рычага и устанавливаем его.

15

Прикручиваем гайки крепления кронштейнов к кузову. Подсоединяем рычаги управления дроссельной заслонкой карбюратора.

17

Подсоединяем накладку педали газа. Проверяем акселератор на работоспособность.

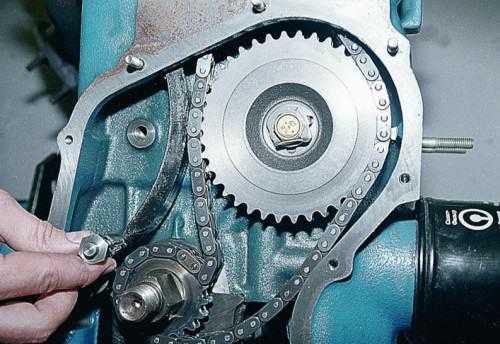

Несколько слов про успокоитель ВАЗ 2106

Цена этого устройства колеблется в интервале 100..350 рублей, вряд ли найдете дороже. Стоит отметить, что этот элемент подойдет для всех моделей ВАЗ «классической» серии — 2101-2107. Замена успокоителя происходит в двух случаях:

1. Если появился стук со стороны цепи привода ГРМ.
2. Если цепь перескочила через зуб или имеет сильные колебания.

Для проведения работ вам потребуется небольшой набор инструментов и приспособлений:

1. Ключи рожковые и накидные.
2. Успокоитель ВАЗ 2106.
3. Отвертки плоские.
4. Жесткая проволока — небольшой отрезок, загнутый в виде крюка. Дальше будет рассказано о том, зачем он вам.

Снятие и установка карбюратора

Снимаем шланг, который забирает с патрубка теплый воздух. Для этого нужно будет предварительно ослабить хомут.

Убираем воздушный фильтр.
Карбюратор закрываем чистой не ворсистой тряпкой

Это необходимо для того, чтобы случайно не уронить в поплавковую камеру крепежные гайки корпуса фильтра.

Выкручиваем эти гайки.
Убираем пластину.

Снимаем шланг с картера.
Убираем корпус фильтра.

Снимаем топливный шланг.

Убираем наконечник электромагнитного клапана.

Откручиваем болт, который прикрепляет трос привода.

Отворачиваем крепление винта троса.

Осторожно вынимаем трос.

Убираем шланг вывода газов из картера.
Убираем шланг регулятора зажигания

Убираем пружину.

Откручиваем гайки, крепящие карбюратор. Действовать нужно очень осторожно, не применять слишком много сил

Дело в том, что привалочная плоскость устройства сделана из мягкого металла и может легко повредиться.

Карбюратор можно снимать с мотора.

Установка исправного устройства осуществляется в обратном порядке по той же схеме.

Неисправность дроссельного узла Lada Vesta

Проблемы дроссельного узла – распространённое явление на всех современных автомобилях, и Лада Веста не является исключением. Причина кроется в том, что данный узел включает в себя немало составляющих, подверженных влиянию внешних и внутренних факторов

Важно убедиться в том, что проблема заключается именно в неисправности дроссельного узла. Ниже приведён список элементов, повреждения которых могут привести к схожим признакам:

• Датчик положения педали акселератора
• Электродвигатель заслонки дросселя
• Регулятор холостого хода
• Датчик положения заслонки
• Механические элементы корпуса
• Воздушный фильтр и элементы забора воздуха
• Электронный блок управления двигателем

При повреждении любой из этих деталей могут обнаружиться признаки неисправности дроссельного узла. Поэтому, прежде чем спешить в автомагазин за новым дросселем в сборе, имеет смысл провести детальную диагностику всех сопряженных с ней элементов.

Типичные неполадки ДПДЗ

Неисправность датчика дроссельной заслонки можно определить по таким признакам как:

• возрастание интенсивности оборотов при отключенной нагрузке;
• ухудшение динамических показателей;
• появление рывков при набирании скорости;
• резкое останавливание мотора на нейтралке;
• сигнальное оповещение лампочкой.

Кроме того существуют иные неисправности. Одной из самых частых является снижение толщины напыления основания в начальной части хода ползунка. Это не дает повышаться линейному уровню напряжения сигнала на выходе. Другая причинная связь может крыться в выходе из строя подвижного сердечника. Поломка какого-то одного наконечника способствует появлению большого количества задиров у основания. Как следствие, ломаются и другие, из-за чего происходит потеря контакта ползунка с резистивной частью.

Датчик дроссельной заслонки можно проверить самостоятельно, выполнив следующие шаги. Первым делом необходимо запустить зажигание, если не загорается сигнальная лампочка, то беремся непосредственно за преобразователь. Мультиметром следует замерять разность потенциалов между «−» и проводом ползунка. Полученные параметры не должны быть выше 0,7 В.

Далее нужно развернуть сектор для полного открытия заслонки. Затем опять следует перепроверить напряжение. Показатели должны быть не меньше 4 В. После этого надо включить зажигание, вынуть разъем. Опять померить сопротивление в месте контакта ползунка с одним из выводов. Прокручивая сектор, следить за показаниями мультиметра.

Передвижение стрелки должно осуществляться мягко и неспешно, поскольку толчки и резкие колебания указывают на поломку. Плавность функционирования прибора зависит от состояния пленочного резистора.

Датчик положения дроссельной заслонки бывает нескольких типов: пленко-резистивный и бесконтактный. Первый из них устанавливается заводом-производителем, второй автовладелец выбирает в процессе вождения и эксплуатирования машины. Длительность службы ДПДЗ может колебаться в зависимости от качества и соблюдения технологии при изготовлении прибора. Штатный агрегат можно не менять и 60 000 км, а иногда он требует замены и через 5 000 км.

Приобретая датчик дроссельной заслонки, цена зависит от выбора его типа:

1. Пленочно-резистивные являются самыми часто покупаемыми в кругу автомобилистов из-за бюджетной цены, но их срок эксплуатации практически не выдерживает критики;
2. Бесконтактные — при более высокой стоимости (почти в два раза) длительный срок использования покрывает все расходы. Качественная работа прибора обусловлена действием принципа магниторезистивности. При покупке следует знать, что этот тип прибора функционирует при напряжении постоянного тока, пропорциональном углу открывания заслонки дросселя в системе впрыскивания топлива электродвигателя.

Вал датчика вращается по направлению часовой стрелки со стороны заслонки. Гарантия эксплуатационного срока составляет 3 года. Резистивный датчик водители не ремонтируют, а меняют на бесконтактный — он, бесспорно, надежнее. В его конструкцию входят ротор и статор. На ротор магнитное поле не действует, ведь в его основании лежит магнит. Статор является деталью, достаточно чувствительной к электромагнитному полю. Его сборка связана с программированием, поэтому прибор данной категории часто служит для установки в узлы электроуправления.

Регулировка тяг карбюратора ВАЗ 2106

Одна из необходимых настроек – регулировка тяг карбюратора, которая проводится в следующей последовательности:

1. Демонтируем корпусную часть фильтра очистки воздуха.
2. Измеряем расстояние между центрами наконечников тяг (табличное значение – 80 мм).
3. Для изменения длины тяги освобождаем с помощью отвертки ее наконечник и гаечным ключом «на 8» несколько отвинчиваем контровочную гайку и проводим регулировку тяг карбюратора вращением наконечника.
4. Затягиваем крепеж, ставим тягу в посадочное гнездо и поверяем работу акселератора нажатием педали до «полика». Если дроссель основной камеры открывается не полностью, то заслонка имеет запас хода.
5. Демонтируем наконечник тяги продольного типа.
6. Отвинчиваем немного контровочную гайку, уменьшаем длину тяги, закрепляем ее обратно и тестируем способность заслонки к открыванию.
7. При этом заслонка дросселя должна быть закрыта до конца.
8. Если возникла надобность в увеличении длины тяги, то требуется ослабить тросик заслонки.

Замена ДПДЗ

Замена автодатчика проходит в несколько этапов, она довольно проста, ее может провести даже начинающий автолюбитель. Сначала нужно выключить зажигание и отсоединить провод от клеммы со знаком минус на аккумуляторной батарее. Потом следует отжать защелку из пластика, а также отключить от датчика колодку с имеющимися проводами. Чтобы полностью снять заменяемый прибор, следует открутить два болта с помощью крестовидной отвертки.

В качестве уплотнителя между патрубком дросселя и датчиком применяется поролон. Он является комплектующим и тоже нуждается в замене. При установке купленного прибора нужно тщательно затянуть винты крепления до окончательного сжимания кольца.

После установки датчика следует подключить провода. Поскольку последующего регулирования не требуется, можно считать работу завершенной. Полностью весь процесс по смене прибора занимает не более четверти часа.

В статье вы узнаете про успокоитель ВАЗ 2106 и методе его замены. Срок службы этого устройства достаточно большой, но, рано или поздно, его нужно менять — в противном случае механизм газораспределения будет неправильно работать. Вся процедура замены происходит быстро — дольше вы будете осуществлять подготовку. А для этого потребуется снять крышку воздушного фильтра, головки блока, увести в сторону тросики подсоса и дроссельной заслонки.

Особенности дроссельного узла Лада Гранта

Дроссельную заслонку поворачивает электродвигатель через редуктор. Оба встроены в корпус дроссельного узла.

При запуске и прогреве двигателя, а также в режиме холостого хода поступление воздуха в цилиндры регулируется открыванием дроссельной заслонки.

Положение дроссельной заслонки контролируют два датчика, встроенные в корпус дроссельного узла.

Угол открытия дроссельной заслонки задает электронный блок управления (ЭБУ) в зависимости от расчетного количества воздуха, которое должно поступить в цилиндры двигателя. При этом учитывается режим работы двигателя (запуск, прогрев, холостой ход и так далее), температура окружающего воздуха и двигателя, положение педали газа.

Управляющие команды поступают в дроссельный узел на электродвигатель. Одновременно ЭБУ контролирует угол открытия заслонки и, при необходимости, подает соответствующие команды для корректировки ее положения. В результате того, что ЭБУ одновременно регулирует количество впрыскиваемого топлива и поступающего воздуха, поддерживается оптимальный состав горючей смеси при любом режиме работы двигателя.

Дроссельный узел с электроприводом дроссельной заслонки чувствителен к отложениям, которые могут накапливаться на его внутренней поверхности. Образовавшийся слой отложений может помешать плавному движению дроссельной заслонки, подклинивая ее (особенно при малых углах открытия). В результате двигатель будет неустойчиво работать и даже глохнуть на холостом ходу, плохо запускаться, могут появиться провалы и на переходных режимах. Чтобы избежать этого в качестве профилактической меры следует удалять отложения специальными моющими составами при выполнении очередного технического обслуживания автомобиля. Большой слой отложений может совсем заблокировать движение заслонки. Если промывкой не удастся восстановить работоспособность дроссельного узла, то необходимо его заменить.

Неисправность или некорректная работа дроссельного узла может быть вызвана нарушением контакта в его электрической цепи (окислившимися выводами в соединительной колодке жгута проводов). В этом случае восстановить работу удастся, обработав выводы специальным составом для очистки и защиты электрических контактов. Возможны и другие причины неисправности:

— на дроссельный узел не поступает напряжение питания;

— не поступают сигналы с обоих датчиков положения дроссельной заслонки;

— ЭБУ не может распознать сигналы с датчиков положения дроссельной заслонки.

В этих случаях система управления двигателем переходит в аварийный режим работы. При этом автомобиль сохраняет возможность самостоятельно передвигаться на небольшое расстояние с медленной скоростью, что, в крайнем случае, позволит переместить его в безопасное место (съехать на обочину, покинуть перекресток и тому подобное).

О том, что дроссельный узел работает в аварийном режиме, может свидетельствовать горящая контрольная лампа неисправности системы управления двигателем и повышенная частота вращения коленчатого вала на холостом ходу (около 1500 мин-1, не смотря на то, что двигатель прогрет до рабочей температуры), двигатель при этом не будет реагировать на нажатие педали газа.

Каждый из датчиков положения дроссельной заслонки представляет собой потенциометр. В процессе работы происходит постепенный износ токопроводящих дорожек и подвижных контактов. Со временем износ может достичь такой степени, что корректная работа датчика станет невозможной. Наличие двух датчиков увеличивает надежность всего узла.

В случае если из строя выйдет только один датчик загорится контрольная лампа, но система управления двигателем перейдет на резервный режим работы. При этом двигатель будет адекватно реагировать на нажатие педали газа, но с худшими эксплуатационными параметрами

Резервный режим позволяет доехать на автомобиле до места ремонта своим ходом.

Дроссельный узел — снятие проверка, очистка и установка Лада Гранта

Дроссельный узел неразборный, не ремонтируется и в случае неисправности его заменяют в сборе. Необходимость выполнения работы определяем в ходе проверки технического состояния системы управления двигателем.

Для промывки дроссельного узла необходимо средство для очистки впускного трубопровода двигателя. В крайнем случае, можно воспользоваться средством для очистки карбюратора. Если устранить неисправность с помощью очистителя не удалось, то дроссельный узел необходимо заменить. После снятия дроссельного узла прокладку (уплотнительное кольцо) необходимо заменить. Может потребоваться средство для очистки и защиты электрических контактов.

Во избежание повреждения электропривода не пытайтесь принудительно поворачивать дроссельную заслонку, прикладывая к ней усилие. При установке на автомобиль нового дроссельного узла потребуется специальное диагностическое оборудование, для того чтобы проверить «калибровку» положения дроссельной заслонки в крайних положениях.

1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи.

8. Мультиметром в режиме омметра измеряем сопротивление датчиков положения дроссельной заслонки между выводами 1 и 4 . У исправного дроссельного узла сопротивление должно быть в пределах 750–1250 Ом.

Выполняя следующую операцию, удерживайте дроссельный узел электроприводом вверх, чтобы средство для очистки не могло стекать по оси дроссельной заслонки в сторону мотор-редуктора и попадать внутрь механизма.

9. Средством для очистки смываем отложения с внутренних стенок дроссельного узла и с дроссельной заслонки.

10. Протираем дроссельный узел чистой ветошью и обдуваем сжатым воздухом от компрессора или ножного насоса.

11. Устанавливаем дроссельный узел в обратной последовательности, заменив уплотнительное кольцо новым.

Источники

• http://autoruk.ru/lada-granta/lada-granta/sistemi-silovoi-ustanovki/osobennosti-drosselnogo-uzla-lada-granta
• http://autoruk.ru/lada-granta/lada-granta/sistemi-silovoi-ustanovki/proverka-drosselnogo-uzlla-lada-granta

Доработка турбонаддува (псевдотурбонаддув)

На такой серьёзный шаг соглашаются пойти не все автолюбители. Но тем не менее динамики этот тюнинг карбюратора ВАЗ-2105 добавляет хорошо, поэтому его всё-таки можно иногда встретить на отечественных авто.

Итак, как же сделать псевдотурбонаддув? Вместо обычного шланга, который поставляет тёплый воздух воздушному фильтру, ставим такой же по диаметру, но больший по длине. Это делается для того чтобы вывести его напрямую к вентилятору. Воздушные потоки будут напрямую попадать в шланг постоянным потоком.

Теперь поговорим об опасностях и последствиях этого тюнинга. Так как подача воздуха происходит напрямую, грязные капли, залетая в шланг, отправляются напрямую на воздушный фильтр. Который может задерживать попадание всего мусора, но некоторая часть его всё-таки отправляется в цилиндры. А это уже со временем обеспечивает износ поршневой группы. Поэтому хорошо подумайте, прежде чем улучшать свой автомобиль таким способом.

НАЗНАЧЕНИЕ ДАТЧИКА ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ И ПРИНЦИП ЕГО ДЕЙСТВИЯ

Инжекторные двигатели потребовали установки большого количества автоматических приборов регулирующих и контролирующих деятельность всех систем силовой установки. Изменился принцип привода одного из основных механизмов регулирующих подачу топлива в двигатель — дроссельной заслонки. Привод стал электрическим, с электронным управлением.

Его отличие от механического заключается в следующем:

• отсутствует механическая связь между педалью газа и самой дроссельной заслонкой;
• холостой ход регулируется перемещением этой самой заслонки.

Поскольку жесткой связи между педалью и заслонкой не стало все управление осуществляется за счет работы электронных систем. В этой схеме, наряду с управляющим блоком важную роль играет датчик дроссельной заслонки.

Сам прибор установлен на одной оси с дроссельной заслонкой. Работает он как потенциометр:

• на один выход датчика идет электросигнал напряжением 5 В, противоположный подключен на «массу». По третьему каналу, от подвижного контакта, выдается электросигнал к контроллеру. При повороте заслонки меняется напряжение идущее от ползунка токосьемника на выход;
• когда зажигание выключено, можно замерить напряжение подающееся на ДПДЗ с помощью измерительного прибора. Для этого надо иглы щупа установить на входной контакт и на массу. Если дроссельная заслонка закрыта, то тестер должен показать не больше 0,7 В и не меньше 0,5 В. Когда двигатель запущен, в процесс открытия заслонки напряжение должно расти и при ее максимально открытом положении показать 4 В (+0,3);
• при изменении угла открытия заслонки дросселя меняется напряжение идущее на контроллер от ползунка ДПДЗ и он регулирует подачу топлива;
• ДПДЗ связан с работой прибора регулирующего холостой ход (РХХ). При запуске, если заслонка в закрытом положении, то, когда контроллер получит такой сигнал от датчика, он подключает РХХ и в двигатель идет дополнительный воздух, обходя закрытую заслонки.

Расположение ДПДЗ на ВАЗ 2114

Контролировать работоспособность ДПДЗ надо путем замера сопротивления, применяя омметр. Для этого прибор соединяется с входным и выходным контактом датчика. При нажатии педали газа должно происходить плавное изменение сопротивления, если же прибор показывает нуль или сопротивление уходит в бесконечность, это говорит о неисправности ДПДЗ на ВАЗ 2114.
