Из-за чего нам может потребоваться ремонт датчика?
Ничего вечного еще не изобрели, и этот элемент тоже ломается. Рассмотрим, какие причины могут спровоцировать его выход из строя и как это можно заметить. Неисправности датчика положения дроссельной заслонки в основном вызваны естественным износом. Так, напыленный слой основы, по которой перемещается ползун, истирается. В результате прибор выдает неправильные показания. Еще одной причиной некорректной работы может служить выход из строя подвижного сердечника. А если один из наконечников повредится, то на подложке появится ряд задиров, которые приведут к поломке и остальных элементов. Это спровоцирует ухудшение контакта между резистивным слоем и ползунком, а в некоторых случаях и его отсутствие.
Понять же, что пора обратиться в сервисный центр либо произвести самостоятельную диагностику и при необходимости ремонт, можно по следующим признакам. Прежде всего прислушайтесь к своему автомобилю во время холостого хода, если обороты «плавают», то не медлите с проверкой устройства. Еще тревожным знаком должна послужить остановка движка при резком сбросе педали. А во время набора скорости может создаться впечатление, что топливо не попадает в систему, автомобиль подергивается и появляются рывки.
Иногда же обороты как бы зависают в одном диапазоне (1,5–3 тысячи) и не изменяют свое положение даже при переключении на нейтральную передачу. Кроме того, ухудшается динамика. В общем, малейшее нарушение в работе двигателя должно насторожить
Кстати говоря, обратите внимание и на приборную панель, на ней должна загореться сигнальная лампочка «Check engine». Если такое произошло, то ваш автомобиль автоматически переходит в аварийный режим, а сделав компьютерную диагностику, вы увидите, что причина кроется именно в датчике.
Указания по регулировке
Для настройки очищенного и работоспособного карбюратора следует подготовить такой инструмент:
- короткие плоские отвёртки с узким и широким шлицем;
- ключ рожковый размером 10 мм;
- то же, размером 8 мм;
- узкие пассатижи.
Первичная регулировка заключается в подгонке троса пускового механизма и тяги педали газа. Последняя регулируется просто: пластиковый наконечник выставляется напротив шарнира на оси карбюратора путём закручивания по резьбе. Фиксация производится гайкой под размер ключа 10 мм.
Кожух тросика крепится при полностью открытой воздушной заслонке
Тросик подсоса настраивается так:
- Рычажок в салоне задвиньте до упора, воздушную заслонку поставьте в вертикальное положение.
- Проденьте трос в проушину крышки, конец вставьте в отверстие фиксатора.
- Удерживая пассатижами «бочонок», затяните болт ключом.
- Двигая рычаг подсоса, удостоверьтесь, что заслонка полностью открывается и закрывается.
Следующий шаг — проверка открывания дросселя вторичной камеры. Хода мембраны и тяги должно хватать, чтобы заслонка открывалась на 90°, в противном случае открутите гайку на тяге и подкорректируйте её длину.
Чтобы укоротить или удлинить тягу привода, надо ослабить фиксирующую гайку

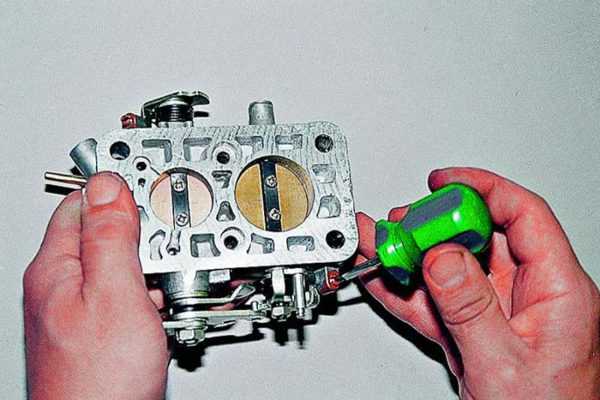

Головки опорных винтов фиксируются на заводе с помощью специальной краски
Ускорительный насос в дополнительной настройке не нуждается. Отследите, чтобы колесико рычага прилегало к вращающемуся сектору, а конец — к «пятке» мембраны. Если хотите улучшить разгонную динамику, замените штатный распылитель с маркировкой «40» на увеличенный размером «50».

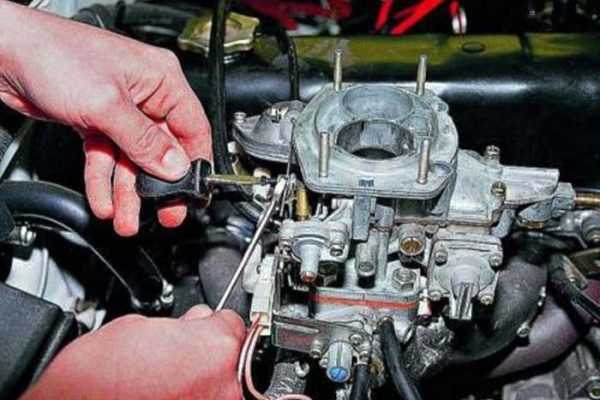

Регулировка холостого хода производится в следующем порядке:
- Винт качества выверните на 3—3,5 оборота, количества — на 6—7 оборотов. Используя пусковое устройство, заведите двигатель. Если обороты коленчатого вала будут слишком высокими, уменьшите их винтом количества.
- Дайте мотору прогреться, уберите подсос и настройте количественным винтом обороты коленвала 900 об/мин, ориентируясь по тахометру.
- Спустя 5 минут заглушите двигатель и проверьте состояние электродов свечей зажигания. Если сажа отсутствует, регулировка окончена.
-
При появлении на свече чёрного налёта почистите электроды, запустите мотор и закрутите винт качества на 0,5—1 оборот. Показания тахометра выведите на 900 об/мин вторым винтом. Дайте двигателю поработать и вновь проверьте свечи.
Лучший способ настроить карбюратор ДААЗ 2105 — подключить к выхлопной трубе газоанализатор, измеряющий уровень СО. Чтобы выйти на оптимальный расход бензина, нужно добиться показаний 0,7—1,2 на холостом ходу и 0,8—2 при 2000 об/мин. Помните, регулировочные винты не влияют на потребление бензина при высоких оборотах коленвала. Если показания газоанализатора превышают 2 единицы по СО, то следует уменьшать размер топливного жиклёра первичной камеры.

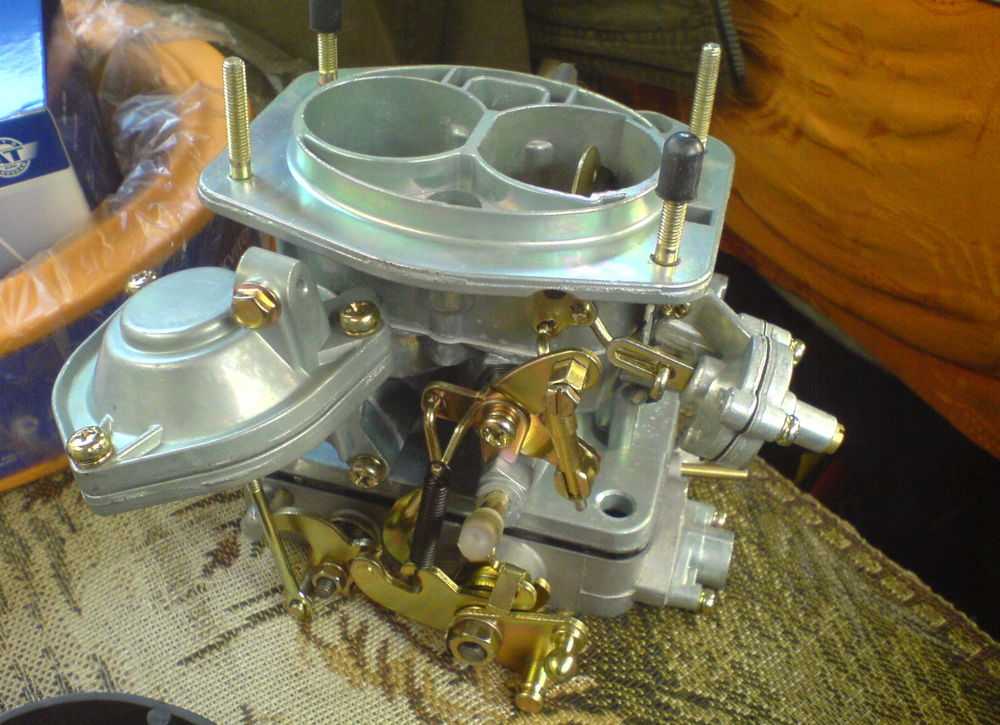

Карбюраторы «Озон» модели ДААЗ 2105 считаются относительно простыми в ремонте и регулировке. Главная проблема — приличный возраст указанных агрегатов, выпускаемых со времён СССР. Некоторые экземпляры выработали положенный ресурс, о чём свидетельствует большой люфт в осях дроссельных заслонок. Сильно изношенные карбюраторы не поддаются настройке, поэтому их приходится менять целиком.
Общие понятия и принцип работы
Датчик — это специализированное приспособление, относящееся к группе измерительных приборов, применяется для обработки и преобразования данных, а также их вывод на механическое или электронное табло в виде пригодного к пониманию цифрового значения.
Как становится понятно, ДХХ — это не совсем рациональное название для рассматриваемого прибора, правильнее будет говорить — регулятор холостого хода (РХХ).
Итак, регулятор холостого хода—это одна из важнейших составляющих двигателя внутреннего сгорания, играет значительную роль в слаженной и бесперебойной работе автомобиля в целом.
Регулятор холостого хода представляет собой исполнительное приспособление, неполадки в работе которого, собственноручно выявить очень непросто.
Это объясняется тем, что в системах автомобилей ВАЗ не предусмотрена его самодиагностика — при различных неполадках и сбоях в работе регулятора, индикаторная лампа «проверьте двигатель» — «check engine» не загорается.
Ремонт дроссельной заслонки своими руками
Дроссельный узел автомобиля Лада Веста можно без особых сложностей заменить своими руками. Чтобы выполнить такую процедуру, как замена дроссельного узла, вам достаточно иметь стандартный набор гаечных ключей и шестигранников, а также отвёртки. Итак, выполните действия в следующем порядке:
- Снимите минусовую клемму с аккумуляторной батареи.
- Отсоедините воздуховод от корпуса заслонки, ослабив хомут
- Разъедините провода, подходящие к датчикам.
- Открутите 4 болта крепления корпуса дросселя и извлеките его.
- Закройте чистой тряпкой или другой заглушкой отверстие впускного коллектора.
Установка новой детали выполняется в порядке, обратном снятию. Если вам нужно осуществить такое действие, как замена датчика дроссельной заслонки, то снимать весь узел нет необходимости – достаточно просто отсоединить провода от датчика и демонтировать его, а затем в обратном порядке установить новый датчик.
Жиклёры
Почему-то инструкции категорически не рекомендуют увеличивать жиклёры, но риск оправдан и в некоторых случаях улучшения очевидны. Конечно, сразу менять все существующие комбинации за один раз опасно, поэтому вносить изменения следует постепенно.
Итак, первичная камера:
- ГТЖ (главный топливный жиклёр) — 125.
- ГВЖ (главный воздушный жиклёр) — 150.
Вторичную камеру оставляем как есть и проверяем. Разгон будет лучше.
Приступаем ко второй камере:
- ГТЖ — 162.
- ГВЖ — 190.
Итогом изменений будет такое ощущение, как будто педаль газа нажата до состояния открытия вторичной камеры и включился турбонаддув, двигатель при этом легко раскручивается до 6000–6500 оборотов. Потребление топлива может немного возрасти. Это происходит из-за того, что, передвигаясь по городу, не будешь каждый раз сильно ускоряться на светофорах, поэтому сэкономить бензин удастся лишь на трассе либо в случае пустых городских дорог.
Важно! Жиклёры подбираются под конкретный двигатель, всё зависит от его состояния, объёма и конкретного карбюратора. В статье приведена лишь примерная схема настройки
Если подойти с умом к тюнингу родной пятёрки, то можно доработать её до отличного состояния. Машина прослужит вам ещё не один год и будет радовать своими улучшенными характеристиками.
Манипуляции с дроссельной заслонкой
Для начала уберите пружины из вакуумного привода дроссельной заслонки первичной камеры карбюратора. Эти действия позволят вам сразу почувствовать во время движения улучшение динамики машины, потребление горючего на 100 км повысится меньше чем на литр.

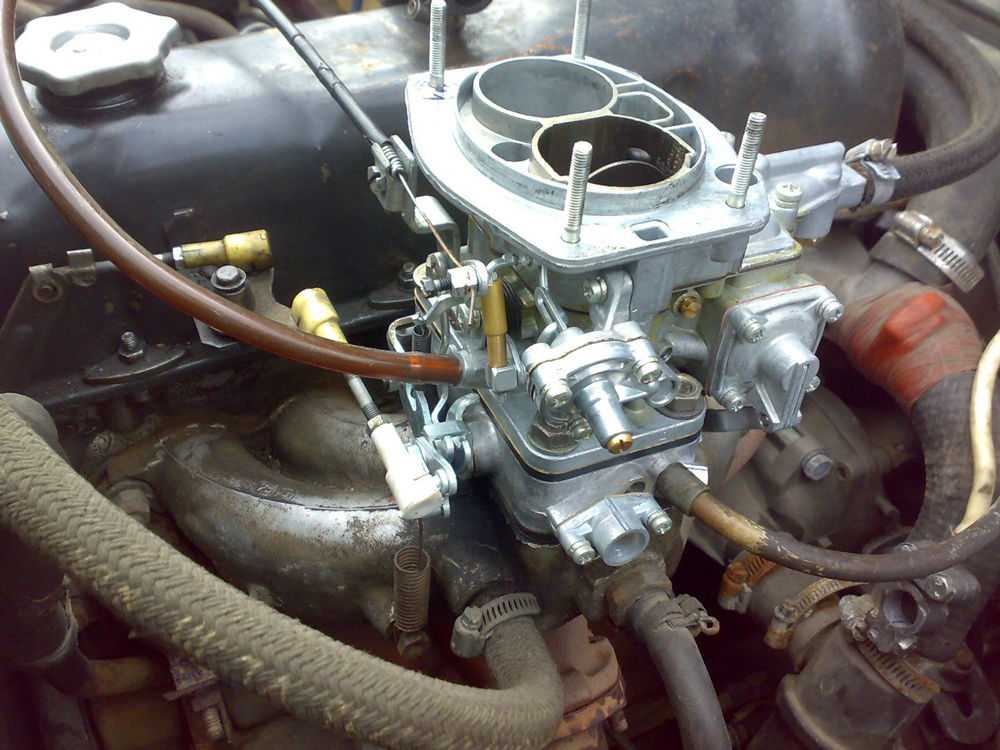

С помощью доработки карбюратора на Лада 2105 можно увеличить мощность и динамику
Доработка карбюратора ВАЗ-2105 предполагает также замену вакуумного привода дроссельной заслонки вторичной камеры на механическую. Это не так сложно, как кажется.
Для этого берём маленький кусок ровной проволоки и на одном из концов сгибаем в кольцо, пропихиваем под гайку, которая держит рычаг привода дроссельной заслонки второй камеры.
В результате выступ внешнего рычага камеры должен оказаться между проволокой и втором рычагом привода. Затягиваем гайку накрепко.
Эти несложные тюнинг-действия для карбюратора ВАЗ-2105 позволят повысить динамику, причём расход горючего останется прежним.
