Замена датчика температуры ваз 2106

Диагностика неисправности

Индикатор на панели сигнализирует вам о перегреве (закипании) двигателя, а по внешним признакам нагрев двигателя вполне нормальный, и закипания ничто не предвещает, возможно, просто врет датчик (ДТОЖ). Гораздо хуже ситуация когда двигатель “закипел” индикатор на панели управления показывает нормальную температуру, причина та же самая, только необходимо ждать остывания двигателя и доливать жидкость (хорошо если есть в запасе).  Итак:

• Если вы предполагаете, что контролер  (ДТОЖ) на вашем авто ваз 2107 дает недостоверные показания о нагреве жидкости в системе охлаждения, то вам  необходимо проверить его работу  на нагретом двигателе.
• Включаем зажигание, снимаем наконечник провода с измерителя температуры жидкости и замыкаем его на корпус двигателя.
•  Если при этом стрелка индикатора нагрева, расположенного на приборной панели отклоняется вправо, вплоть до красной зоны,  это означает, что измеритель температуры жидкости системы охлаждения (сокращенно ДТОЖ) неисправен.
•  Если не происходит  перемещения стрелки, это означает обрыв цепи .

Индикатор температуры (нагрева) жидкости  системы охлаждения на панели приборов (Фото внизу) расположен в левой нижней части.

Слева внизу вы видите индикатор нагрева жидкости в системе охлаждения

 Показания индикатора:

• Белый сектор – холодный двигатель;
• Зеленый сектор – нормальная температура работающего двигателя;
• Красный сектор – двигатель закипел (перегрев).

Инструменты

 Понадобится:

• Торцовый ключ на 21, либо глубокая головка на 21, подойдет и свечной ключ
• Емкость для слива жидкости из системы охлаждения
• Новый измеритель

Замена датчика вентилятора ВАЗ 2107 (инжектор)

Порядок замены датчика следующий:

• отключить провод “массы” с аккумулятора;
• снять пробку радиатора и крышку расширительного бачка (во избежание ожогов паром нельзя открывать пробку на перегретом двигателе);
• подставить под сливное отверстие радиатора емкость;
• открутить пробку (или повернуть сливной кран) и слить антифриз из радиатора;
• снять провода с контактов датчика;
• гаечным ключом выкрутить датчик вентилятора ВАЗ 2107 (инжектор);
• проверить состояние медной уплотнительной шайбы под датчиком и при необходимости заменить ее;
• закрутить новый датчик (не забыв поставить уплотнительную шайбу);

Примечание: перед установкой следует на соприкасающиеся части датчика и радиатора нанести слой высокотемпературного герметика.

• залить антифриз в систему охлаждения (лучше залить новый, но можно использовать и ранее слитый, если он в чистый и прозрачный);
• подключить “массу” к аккумулятору и завести машину;
• при работающем двигателе продавить пальцами резиновые шланги системы охлаждения, чтобы устранить воздушные пробки;
• установить пробку радиатора и крышку расширительного бачка;
• прогреть двигатель до рабочей температуры и убедиться в работоспособности датчика.

После этого автомобиль готов к эксплуатации.

Как производится на ваз 2107 замена датчика температуры охлаждающей жидкости

 Итак:

• Измеритель нагрева находится  на головке блока двигателя за четвертым цилиндром с левой стороны.
•  Отсоединяем минусовой провод от вывода аккумулятора.
• Сливаем охлаждающую жидкость из блока цилиндров двигателя (чтобы уровень ее был ниже уровня измерителя нагрева).
• Сдвинув защитный колпачок, отсоединяем провод от измерителя температуры жидкости в системе охлаждения.
• Используя торцовый ключ на 21,(глубокую головку либо свечной ключ) выкручиваем измеритель температуры жидкости в системе охлаждения (ДТОЖ) из головки цилиндров.

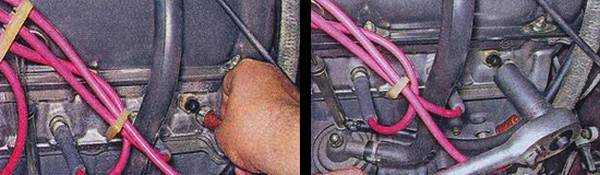

Сдвинув защитный колпачок, отсоединяем провод и выкручиваем измеритель нагрева жидкости

 На измеритель температуры жидкости в системе охлаждения нанесена коническая резьба, поэтому прокладок для него либо  дополнительных уплотнителей не требуется

Установка измерителя температуры жидкости  в системе охлаждения на ваз 2107

 Итак:

•  Устанавливаем измеритель нагрева жидкости в системе охлаждения в последовательности обратной снятию
•  Наливаем через радиатор слитую нами охлаждающую жидкость

Замена завершена, как видите процедура проще простого. Если перегрев двигателя вызван тем, что не включается вентилятор охлаждения – об этом наша инструкция ниже.

ДТНВ

Последовательность действий при замене ДТОС своими руками:

• ВАЗ 2114 устанавливаем на ровную платформу, выжимаем стояночный тормоз в целях безопасности;
• Открываем капот, снимаем силовые клеммы с аккумуляторной батареи. Это необходимо с целью предотвращения короткого замыкания в цепи при проведении работ;
• Слева (справа) от центра переднего бампера, на радиаторе расположен датчик. Отвинчиваем его;
• На штатное место вставляем новый, привинчиваем, надеваем клеммы;
• Собираем конструкцию в обратной последовательности;
• Надеваем силовые клеммы на аккумулятор.

После запуска двигателя проверим функционал измерительного прибора. Замена завершена.

Какие датчики температуры установлены на ВАЗ 2114

ДТОЖ предназначен для отслеживания температуры антифриза в контуре системы охлаждения силового агрегата. После получения данных о текущем «градусе», ЭБУ повышает (занижает) обороты силового агрегата с целью корректировки температуры.

Далее водитель принимает решение о целесообразности экстренной остановки автомобиля, проведения профилактики, вызова эвакуатора. Каталожные артикулы, цены датчиков температуры на ВАЗ 2114:

• autovaz-2114.ru
• remont2114.club
• vazremont.com
• zapchasti.expert

Проверка работоспособности датчика

Проводить работы по проверке измерителя следует на холодной машине. ДТОЖ передает информацию об уровне температуры охлаждающей жидкости для ЭБУ. Если она слишком высокая блок включает вентилятор, который будет гонять потоки воздуха.

Проверить устройство на ВАЗ 2114 можно двумя способами. Рассмотрим каждый из них.

Первый способ:

1. Для проверки нужно завести двигатель и посмотреть показания на панели приборов. Если стрелка указателя достигает максимального уровня, а двигатель остается холодным, необходимо отсоединить датчик.

   Процесс отсоединения провода от измерителя

   Если после этого стрелка достигла минимального уровня, то это свидетельствует о неисправности прибора и необходимости его замены.

2. Если при отключенном устройства стрелка остается на максимальном уровне, следует осмотреть контакты устройства. Возможно, что они замыкают на массе машины.
3. После включения зажигания мотор равномерно прогревается, а стрелка указателя либо лежит на нуле, либо скачет в разные стороны, следует проверить предохранители.
4. Если предохранители в норме, нужно замкнуть контакт на массу автомобиля. Если после включения стрелка указателя резко подскочила вверх, значит, неисправен датчик.

Чтобы воспользоваться вторым способом, прибор нужно сначала снять.

Для этого необходимо выполнить следующие действия:

1. Чтобы добраться до датчика на ВАЗ 2114, нужно снять фильтр для воздуха.
2. Отсоединяем отрицательную клемму от АКБ.
3. На следующем шаге нужно слить охлаждающую жидкость из радиатора.
4. Отключив проводку от устройства, можно его выкручивать. Если не удалось выкрутить руками, можно воспользоваться ключом на «19», чтобы ослабить затяжку.

Проверка на работоспособность состоит из следующих шагов:

1. Для проверки необходим мультиметр. Прибор нужно поставить в режим омметра.
2. Далее понадобится термометр с делениями более 100 градусов и термоустойчивая емкость.
3. Теперь присоединяем щупы мультиметра к выводу измерителя и корпусу.
4. Далее нужно нагревать жидкость и снимать показания омметра и градусника.

Таблица показаний для исправного прибора:

Если показания отличаются от приведенных значений в таблице, значит, его нужно менять. Данное устройство ремонту не подлежит. Если показания датчика совпадают, то причину нужно искать в неисправности другого устройства, например, термостата.

Неисправности датчика вентилятора Ваз 2107 и проверка работоспособности

Узнать, исправен ли датчик включения вентилятора ВАЗ 2107 несложно. Двигатель вентилятора работает достаточно шумно, его включение можно услышать даже из салона. Если указатель температуры показывает больше 90 градусов, но вентилятор не включается, следует проверить датчик.

Сначала надо локализовать источник проблемы. Если антифриз горячее 90 градусов, а нижняя часть радиатора остается холодной, дело именно в термостате, а не вентиляторе. Заменить в дороге термостат не удастся. Чтобы выйти из ситуации, можно усилить охлаждение, полностью открыв заслонку печки и включив ее вентилятор. Разумеется, такое решение будет крайне некомфортно в теплое время года, но оно, если повезет, даст возможность доехать до места ремонта без остановок. Если этого недостаточно, придется делать остановки в пути, чтоб дать охладиться двигателю.

Еще одна причина перегрева – малый уровень охлаждающей жидкости. В этом случае необходимо оперативно найти и устранить течь и долить антифриз в систему. Если его нет, можно долить в систему воду. Но тогда при первой возможности необходимо слить жидкость из системы охлаждения и залить антифриз.

Если радиатор горячий, а вентилятор не запускается, нужно попробовать запустить вентилятор, замкнув два провода, идущие к контактам датчика. Если причина поломки в последнем, вентилятор должен заработать.

Если датчик не установлен на автомобиль, проверить его можно при помощи термометра и омметра. Нужно поместить часть датчика, который вставляется в радиатор, в воду и нагреть ее примерно до 90 градусов. Датчик должен включится при нагреве воды не более 92 градусов. О включении (замыкании контактов датчика) свидетельствует отсутствие сопротивления между клеммами датчика.

Для чего нужен ДТОЖ?

Внешний вид ДТОЖ для ВАЗ 2114Датчик температуры охлаждающей жидкости, или просто ДТОЖ, является одним из самых важных измерительных приборов. Расположен он в моторном отсеке и отвечает за измерение температуры охлаждающей жидкости (ОЖ) в системе. В качестве измерительного элемента в детали установлен указатель, который называется термистор – резистор, изменяющий сопротивление тока зависимо от температуры двигателя. Эта информация нужна для корректировки параметров двигателя:

• Работы коленчатого вала.
• Состава горючей смеси.
• Быстрого прогрева двигателя при запуске.
• Поддержки стабильности на всех режимах.

Несмотря на всю важность такого прибора для ВАЗ 2114, принцип его действия сравнительно несложный. Он говорит нам о изменениях по температуре ОЖ и передает нужную информацию электронному блоку управления (ЭБУ)

Принцип работы

Для нормальной работы датчика температуры охлаждающей ВАЗ-2106 требуется напряжение в 5 В. Так как термистор имеет отрицательный температурный коэффициент, то по мере повышения нагрева тосола, сопротивление на датчике будет падать. Соответственно, будет снижаться и напряжение. По уровню падения напряжения панель приборов определяет температуру.

В разных моделях ВАЗ датчик может находиться в различных местах – в ГБЦ, в корпусе термостата или же на его корпусе. Обязательно элемент располагают в районе отводящего шланга, который нужен для прохода жидкости в радиатор. В ВАЗ-2106 ДТОЖ можно обнаружить в головке блока цилиндров.

Как проверить датчик температуры двигателя

Стоит еще раз напомнить, что датчик температуры – это, своего рода, термический резистор, который изменяет свое сопротивление, в зависимости от температуры охлаждающей жидкости или головки блока цилиндров. Любой терморезистор уменьшает свое сопротивление при повышении температуры двигателя. Нормы сопротивления для многих датчиков могут заметно различаться. Это связано с различием типов двигателя и систем охлаждения, поэтому такие цифры необходимо искать в справочной литературе.

Для проверки датчика используется омметр. За пример можно взять самый распространенный датчик температуры, который имеет норму 290 Ом при температуре двигателя – 75 градусов Цельсия. Для этого автомобиль разогревается до необходимой температуры, а к выводам устройства присоединяется измерительный прибор. Если показания сильно отклоняются от нормируемых значений, значит, датчик находится в неисправном состоянии. В этом случае, потребуется его замена. В работе устройства допускаются лишь незначительные погрешности 1-2 Ома.

Пожалуй, это самый распространенный метод проверки датчика температуры двигателя. Таким же образом, можно проверить новый, только что купленный датчик перед установкой на автомобиль. Можно разогреть воду до 75 градусов (контролируем термометром) и опустить туда рабочую часть устройства. После – приложить к контактам измерительные щупы. Старайтесь сделать так, чтобы вода не попадала в зону измерений, иначе результат проверки получится не корректный, а то и вовсе выведет из строя новый датчик.
