Замена датчика скорости ваз 2107

Снятие и установка датчика положения коленчатого вала Daewoo Nexia N150

Инструменты:

Шестигранный ключ 5 мм
Домкрат винтовой
Балонный ключ
Отвертка плоская средняя
Ключ трещоточный
Удлинитель
Головка 4 мм
Головка 10 мм
Гаечный ключ рожковый 7 мм
Гаечный ключ рожковый 10 мм
Молоток средний
Бородок

Детали и расходники:

Датчик положения коленчатого вала (96253542 – для двигателя F16D3 или 96183235 – для двигателя A15SMS, при необходимости)
Уплотнительное кольцо датчика положения коленчатого вала (при необходимости, только для двигателей F16D3)
Противооткатный упор

Примечания:

Снимайте датчик для проверки или замены, а также при ремонте двигателя. Работу выполняйте на смотровой канаве или эстакаде.

Снятие и установка датчика положения коленчатого вала двигателя F16D3

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. На автомобиле с двигателем F16D3 при выключенном зажигании нажмите пружинный фиксатор колодки жгута проводов системы управления двигателем и отсоедините колодку жгута проводов от колодки проводов датчика.

3. Снимите правый грязезащитный щиток, как описано здесь.

4. Снизу автомобиля шестигранным ключом на 5 мм отверните винт крепления датчика к блоку цилиндров.

5. Выньте датчик из гнезда в блоке цилиндров.

6. Соединение уплотнено резиновым кольцом. Перед установкой датчика проверьте состояние кольца.

Примечание:

При его повреждении (трещины, разрывы, замятия) или потере эластичных свойств резины замените кольцо новым.

7. Установите датчик положения коленчатого вала в обратной последовательности.

Снятие и установка датчика положения коленчатого вала двигателя A15SMS

1. Снимите правый грязезащитный щиток, как описано здесь.

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Снизу автомобиля с двигателем A15SMS при выключенном зажигании нажмите пружинный фиксатор колодки жгута проводов системы управления двигателем и отсоедините колодку жгута проводов от колодки проводов датчика.

4. Шестигранным ключом на 5 мм отверните винт крепления датчика к корпусу масляного насоса.

5. Выньте датчик из гнезда в корпусе масляного насоса.

6. Установите датчик положения коленчатого вала в обратной последовательности.

В статье не хватает:

Фото инструмента
Фото деталей и расходников

[email protected]

тестовый вызов окна с регистрацией \ логином

carpedia.club

О признаках неисправности ДС

Лежащая на «ноле» стрелка спидометра или отсутствие показаний электроспидометра, уже наталкивают на мысль о том, что придется поменять датчик скорости ВАЗ 2114. Машины, имеющие электронный спидометр, могут иметь ещё такие признаки и возможные неисправности:

Увеличился расход бензина;
Снижение мощности мотора;
Исчезают холостые обороты двигателя.

Эти признаки могут возникать и при отказе других датчиков в системе обеспечения работоспособности мотора. Поэтому диагностику и поиск неисправности нужно проводить внимательно. При диагностике бортовым компьютером, может выскочить ошибка Р0500 или Р0503. Они относятся непосредственно к ДС и его цепям.

Для уверенности может быть проведена проверка работоспособности этого ДС. Для этого освобождают привод от проводов или гибкого тросика, вывешивают переднее колесо и запускают мотор. Не забудьте при этом поставить под задние колёса упоры. Включают передачу и наблюдают за датчиком. Если шток вращается, значит привод в исправности. Искать неисправность следует в ДС, гибком тросике или указателе скорости.

Для электронных указателей скорости актуальным вопросом остаётся проверка прибором типа тестер или мультиметр исправности электропроводки. К датчику подведено три провода. Один из них подключен на корпус машины, по-другому, подводится питание на датчик, а третий выдаёт ответный сигнал на блок управления.

Наличие входного и выходного напряжения можно проверить прибором, а при его отсутствии лампочкой с двумя припаянными проводами. Нужно найти провод, по которому проходит сигнал от датчика, и подключить один провод прибора или лампочки. Второй провод подключают к плюсовой клемме аккумуляторной батареи. Следующим шагом будет вращение вывешенного переднего колеса при включенном зажигании. При исправном датчике, лампочка будет мигать. Чем быстрее колесо вращается, тем чаще мигает лапочка.

Случается, что отсоединяется разъём с проводами или обрывается один или несколько проводников, которые не закреплены и находятся в «свободном полёте» в моторном отсеке. При отсутствии проблем с проводами, потребуется замена датчика скорости ВАЗ 2114.

Признаки неисправности измерителя

Итак:

Неравномерный холостой ход, либо глохнет в режиме холостого хода.
Плохо работает либо вообще не работает спидометр.
Повышенный расход бензина.
Падает тяга двигателя.

К сведению: Каталожный номер датчика на Самару (samarу) 6-ти импульсный измеритель скорости номер 2111-3843010.

Ошибки измерителя скорости

При неисправности измерителя, либо неисправной цепи, при диагностике на бортовом компьютере выскакивает ошибка:

Р0500 — Отсутствие сигнала измерителя скорости автомобиля.
Р0503 — перемежающийся сигнал измерителя скорости.

Причина кроется чаще всего в проводках измерителя, они просто болтаются и не закреплены. Поэтому распространены случаи обрыва проводов, перед заменой, обязательно проверьте цепь измерителя.

Какой лучше выбрать

Стандартный заводской датчик № 2111-3843010 имеет не прочный пластиковый шток, поэтому он часто ломается. Целесообразнее по этому, заменить его на датчик, имеющий металлический шток, однако тогда вы столкнетесь с заменой разъема.

Как проверить работоспособность

Итак:

Датчик имеет трех контактную группу: первый контакт — заземление, второй – импульсный сигнал, третий – напряжение тока.
Начинаем проверку с наличия массы на первом контакте, затем наличие напряжения на третьем контакте (12 вольт).
Проверяем импульс второго контакта при кручении ведущих колес не менее 5 км/ч.
Первый и третий контакты «прозваниваем»

Неисправный датчик необходимо заменить.

Замена штатных часов ВАЗ 2107 на цифровые

Неплохой вариант — часы с функцией будильника, календаря, вольтметра и термометра. Самая продвинутая модель имеет два датчика температуры — внутренний и наружный, что позволяет контролировать сразу два температурных параметра.

Такие часы идеально становятся на место штатных, а для их подключения не требуется прокладка дополнительных цепей питания. Единственное о чем следует позаботиться — установить внешний датчик температуры и провести провод от него к месту установки часов.

Если в электронных часах отсутствует функция измерения внешней температуры, их установка полностью аналогична монтажу штатных часов и не требует дополнительных действий.

Новизна автомобильных электросистем ВАЗ с инжекторным двигателем

Основное новшество – замена механических элементов системы зажигания и компонентов подготовки воздушно-топливной смеси более точными и эффективными электронными устройствами. Первое, что бросается в глаза – отсутствие трамблера и карбюратора. Электронные устройства включены в общую электросхему автомобиля. Соответственно на ВАЗ 2107 (инжектор) схема электрооборудования отличается от версии с карбюраторным двигателем наличием электронной системы управления двигателем.

ЭСУД выполняет следующие функции:

Контроль за соотношением воздуха и бензина в смеси, поступающей в цилиндры.
Регулировка оборотов двигателя на холостом ходу.
Изменение угла опережения зажигания в зависимости от режима работы и оборотов двигателя.
Управление топливным насосом и электровентилятором системы охлаждения.

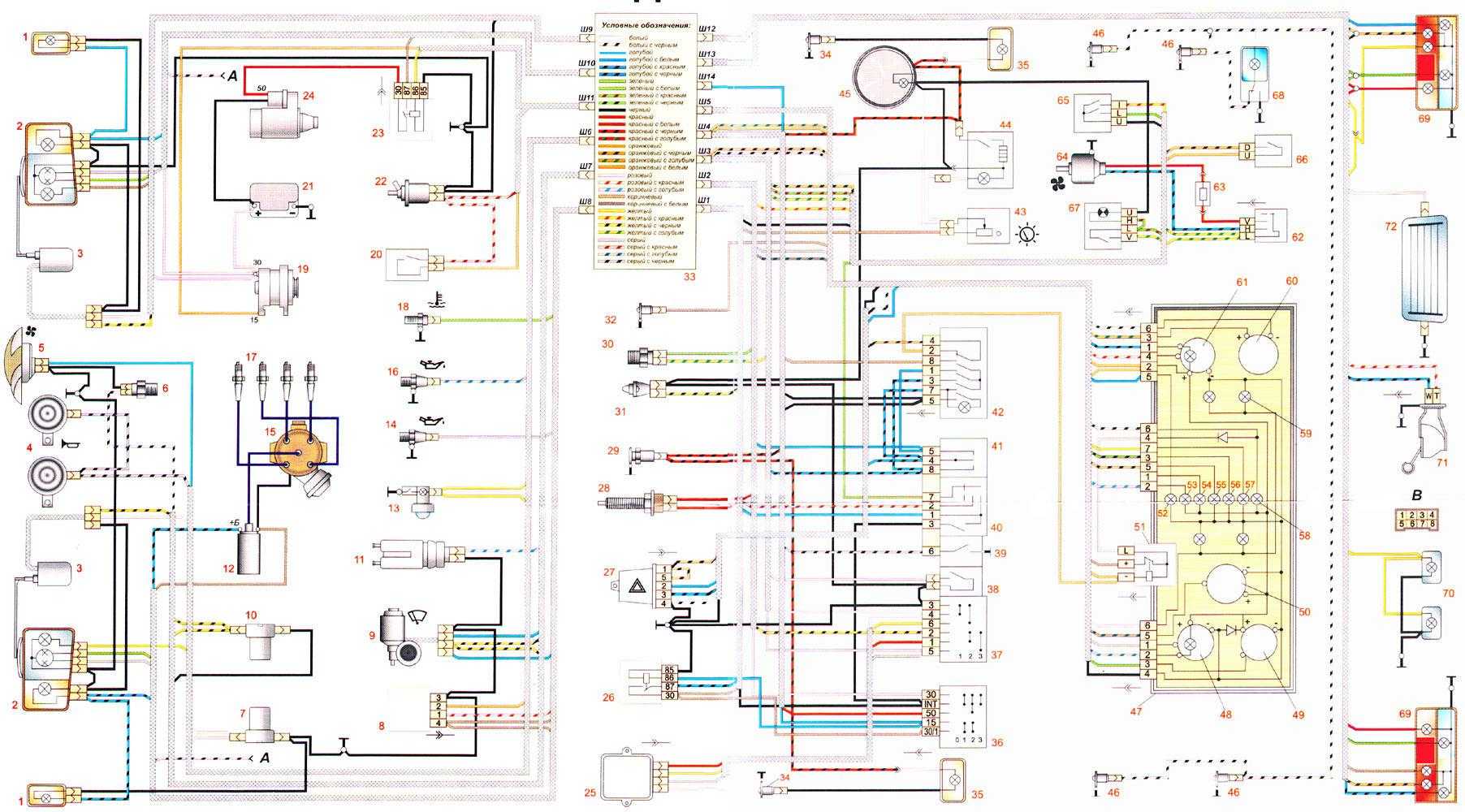

Схема электрооборудования ВАЗ 2107 (инжектор) представлена на рисунке ниже:

Изменилась и схема электропроводки обновленной версии ВАЗ 2107. Появились дополнительные подкапотные разъемы для подключения датчиков и электронных устройств ЭСУД. Поэтому электропроводка инжекторной «классики» имеет дополнительные подкапотные жгуты, отсутствующие в комплектации для карбюраторных моделей.

Серьезное отличие инжекторной версии Ваз 2107 – наличие топливного электронасоса, обеспечивающего высокой давление в бензопроводе, необходимое для работы системы впрыска.

Неисправности

Штатные часы ВАЗ 2107 — не самый “жизненно важный” прибор, однако, когда они стоят, это вызывает определенные неудобства и может дезориентировать во времени. Поэтому их неисправность, как любого другого прибора или системы авто, необходимо устранять. Чтобы восстановит их работоспособность, необходимо определить, почему не работают часы на ВАЗ 2107. В принципе, причин неисправности мало:

сгорел предохранитель F6, расположенный в блоке предохранителей;
слетела или отошла клемма питания (массы), подключенная к часам;
поврежден провод питания часов;
вышел из строя механизм часов.

Предохранитель можно проверить даже визуально. Для этого достаточно извлечь его из посадочного места и осмотреть нить. Если предохранитель сгорел, следует заменить его на другой с тем же номиналом. Однако предохранители зачастую горят не просто так, а при появлении замыкания в цепи. Оно может возникнуть, если клемма плюсового провода спала и коснулась металлической детали кузова, или же если изоляция провода питания повредилась и “закоротила” на массу. Поэтому перед заменой предохранителя, а, в особенности, если он исправен, а часы не идут, необходимо проверить состояние провода и клеммы питания. Поэтому часы придется снять.

Далее необходимо проверить, не слетели ли и не окислились ли клеммы проводов, подходящих к часам, а также то, как плотно они сидят на контактах.

Проверить наличие замыкания или обрыва в проводах питания можно, прозвонив их на корпус или на выводы соответствующих предохранителей.

Окислившиеся клеммы надо зачистить, если же они болтаются и плохо сидят на контактах — слегка прижать их плоскогубцами. При наличии повреждения изоляции провода, ее можно восстановить, обмотав изолентой.

Преимущества Ваз 2107 с системой впрыска

Инжекторная «семерка» увереннее трогается с места. Благодаря тому, что электроника оперативно реагирует на изменение педали газа и режима работы двигателя, шансы заглохнуть при старте (даже на холостых оборотах) снижаются.
Упрощенный запуск холодного двигателя. Управление составом смеси производится в автоматическом режиме с учетом температуры двигателя. Необходимость ручного управления составом смеси при помощи воздушной заслонки отсутствует.
Уменьшенное время, необходимого для прогрева. Благодаря автоматической оптимизации состава смеси работа непрогретого двигателя не вызывает затруднений. При движении отсутствуют рывки и провалы, свойственные холодному карбюраторному двигателю.
Упрощение обслуживания системы зажигания. Нет необходимости регулировки зазора контактов прерывателя и проверки их состояния.
Большая мощность и экономичность двигателя благодаря оптимальному соотношению бензиново-воздушной смеси на всех режимах работы.

НЕМНОГО О ВЫБОРЕ ДАТЧИКА

Опытные водители и специалисты, рекомендуют устанавливать ДС, у которого хвостовик изготовлен из металла. Впрочем, для некоторых моделей придётся менять разъём подключения. Датчик скорости ВАЗ 2114 шести импульсный может быть без провода, может иметь разъём ОСТ с проводами, или круглый разъём с проводкой на GM. Стоимость таких изделий может быть от 150 до 300 рублей.

Основная роль датчика скорости (ДС) заключается в получении информации о количестве оборотов, передаваемых с шестерен коробки передач на передние колеса автомобиля, а также передачи этих данных на электронный блок управления (ЭБУ).

Контроллер обрабатывает полученную информацию и передает ее на панель управления, тем самым информируя водителя о скорости передвижения и пройденном расстоянии. Кроме этого, на основании этой же информации, ЭБУ рассчитывает необходимые пропорции для топливной смеси, подаваемой в цилиндры двигателя.

В автомобилях ВАЗ 2114 могут встречаться два типа датчиков скорости:

датчик с механическим приводом от шестерни КПП и тросовым приводом спидометра (имеет боковой отвод проводов и посадочное место для троса);
датчик с механическим приводом от КПП и электронным соединением с контроллером;

Датчик скорости расположен с тыльной стороны двигателя сверху на корпусе КПП.

Замена датчика уровня топлива Ваз 2107

Для проведения ремонтных работ автолюбителю потребуются:

Набор ключей малого диаметра;
2 небольших отвертки: под прямой и крестовый шлиц соответственно;
Чистая ветошь;
Кусочек наждачной бумаги.

Работы рекомендуется производить спустя четверть часа часа после остановки силового агрегата, чтобы не успело «обнулиться» давление в системе подачи топлива.

Алгоритм действий по замене ДУТ 2107:

«Скидываем» клеммы с АКБ, чтобы обесточить автомобиль;
Вынимаем из блока предохранитель топливного насоса с маркировкой «Ф3»;
Демонтируем заднее сидение и откручиваем лючок, открывающий доступ к топливному насосу;
Отсоединяем от бензонасоса все шланги и провода;
Скидываем крепежных хомут, отводим бак в левую сторону;
Скручиваем гайки по периметру фланца топливного модуля; гаек там 8 штук;
Наклоняя топливный модуль, добираемся до поплавка, отсоединяем его;
Вынимаем сетчатый фильтр бензонасоса, чистим;
Переходим к колодке проводов бензонасоса;
Демонтируем проводки ДУТа с колодки;
Удаляем винт крепления провода «массы» бензонасоса;
Удаляем два винта крепления указателя уровня топлива;
Перерезаем хомут крепления проводки;
Демонтируем ДУТ;
Сборку производим в обратном порядке.

Описанные выше действия требуют навыков тонкой работы с элементами топливной системы. Если Вы не уверены в собственных силах, воспользуйтесь помощью опытных сервисменов. Остались вопросы по алгоритму замены ДУТа ВАЗ 2107 — смотрите полезное тематическое видео

Замена датчика давления масла манометром

Для «классики» популярен тип кустарных переделок, когда вместо ДДМ устанавливают аналоговый или цифровой манометр для удобства считывания показаний: встроенный прибор позволит определять текущее давление масла, игнорируя сигналы контрольных ламп.

Для установки рекомендуется манометр аналогового типа, где нижнее значение шкалы равно нулю, а максимальное — шести. Не нужно использовать приборы с заоблачными шагами шкалы, так рабочее давление масла в «классике» — около 1 кг/см².

Для монтажа потребуется:

Прибор измерения давления;
Плотный шланг, идентичный по диаметру отверстию для установки ДДМ.

На конце шланга должны быть металлические резьбовые соединения типа «штуцер» как на иллюстрации ниже.

Один конец шланга крепится к манометру, другой — к порту для датчика. Шланг нужно протянуть в салон, закрепив измеритель давления в удобном месте. Также нужно стравить воздух из шланга, иначе прибор будет отображать ложные показания. Доработка подойдет, тем у кого не работает контрольная лампа на «приборке».

Замена датчика экономайзера ВАЗ 2107

Для замены датчика экономайзера потребуется:

новый датчик типа 18.3806;
отвёртка с плоским лезвием.

Порядок замены датчика экономайзера

Панель, которая закрывает датчик, довольно хрупкая. Поэтому при её демонтаже не следует прилагать больших усилий. Замена датчика осуществляется по следующему алгоритму:

Панель над датчиком экономайзера держится на четырёх пластиковых защёлках. Жало отвёртки аккуратно просовывается в щель над датчиком. Используя отвёртку как рычаг, панель аккуратно выдвигается на себя до тихого щелчка, означающего, что защёлка вышла из зацепления.
Аналогичным образом отстёгиваются другие защёлки. Открывается доступ к датчику.
Датчик крепится одним болтом, который откручивается плоской отвёрткой. Датчик извлекается, а идущие к нему провода отсоединяются вручную.
Датчик заменяется на новый. Сборка приборной панели производится в обратном порядке.

Таким образом, заменить экономайзер принудительного холостого хода ВАЗ 2107 сможет даже неискушённый автолюбитель. Для этого необходимо лишь тщательно следовать рекомендациям специалистов.

Демонтаж и установка часов ВАЗ 2107

Снимать часы приходится для их проверки, ремонта, тюнинга или замены на более продвинутый вариант прибора. Перед тем, как демонтировать часы, необходимо отсоединить клемму “массы” от аккумулятора. Процедура демонтажа немного отличается на моделях до и после 1993 года выпуска. В первом случае последовательность такова:

снять три пластины, закрывающие винты крепления комбинации приборов;
выкрутить винты и поднять приборную панель;
освободить скобы крепления часов и извлечь их из панели;
отстыковать клеммы проводов, подключенных к часам.

Чтобы снять часы на “семерке” старше 1993 года выпуска, необходимо выполнить такие операции:

открутить винты крепления центральной консоли и снять ее;
открутить пару винтов, находящихся на дне пепельницы;
демонтировать магнитолу;
выкрутить пару винтов, крепящих обрамление магнитолы;
снять декоративную пластину с обрамления верхних вентиляционных сопел, закрывающую винт;
открутить винт;
выкрутить 4 винта накладки, установленной под панелью управления системой вентиляции и обогрева салона;
демонтировать выключатели, установленные под центральными соплами обогрева и вентиляции салона;
открутить винт, удерживающий панель приборов;
вытянуть панель приборов, отстыковать клеммы проводов от часов;
снять панель вместе с вентиляционными соплами;
открутить пару винтов крепления часов;
извлечь часы.

Установка часов производится в последовательности, обратной демонтажу.

Об эффекте Холла

Суть данного эффекта заключается в возникновении разности потенциалов при взаимодействии электрических и магнитных полей. При этом электрическое поле протекает через магнитное, где находится полупроводниковая пластина. Именно на ней образуется разность потенциалов напряжение Холла.

На практике эффект применили следующим образом. При движении напряжение Холла преобразуется в частотно-импульсный сигнал, передающийся на контролер. Чем выше скорость движения, тем выше становится частота этого сигнала. Из расчетов удалось определить, что на 1 км дороги датчик выдает 6004 импульса. За счет интервалов между импульсами, датчик рассчитывает скорость движения автомобиля.

Чтобы выполнить какие-либо работы с ДС, для начала необходимо определить, где он находится. Местом расположения датчика скорости является верхняя часть корпуса коробки переключения передач. Добраться до него можно через подкапотное пространство или снизу, если поставить автомобиль на яму.

Замена датчика скорости ВАЗ 2114 своими руками

После того, как испытаны контакты, провода и сам ДС и установлено, что устройство не работает, нужно принимать решение о его подмене. Для автовладельца, который не является спецом по ремонту автомобилей выполнить эту работу легко, но, все же, нужно заглянуть в управление по ремонту и эксплуатации машины и поглядеть как поменять датчик скорости на ВАЗ 2114.

Конкретно перед работой нужно приготовить нужный инструмент. Пригодятся ключи на «10», «14» и «21». Не считая того, будет нужно ветошь, для того, чтоб очистить корпус МКПП в районе ДС от грязищи и масла.

Также заблаговременно нужно приобрести новый датчик скорости на ВАЗ 2114. Он имеет каталожный номер — 2111-3843010. Средняя стоимость на датчик скорости 2114 около трехсот рублей.

На ВАЗ 2114 подмена датчика скорости вероятна сверху, без заезда на яму. Но адсорбер, входная гофрированная труба от воздушного фильтра делают неудобства для работы. Даже если их снять, все равно открутить ДС возможно окажется не так просто. Бывалые спецы советуют заехать на яму. ДС будет как на ладошки. Находится он на корпусе коробки над карданом кулисы рядом со щупом проверки уровня масла в коробке.

Заехать на яму требуется заранее, чтоб дать остыть корпусу мотора. Идеальнее всего открыть капот. Так и освещение будет лучше и движок остынет резвее. Отсоединить аккумулятор.
Отыскать на КПП ДС, ветошью очистить поверхность коробки вокруг датчика и высвободить контакты, сняв с их колодку с проводами. За ранее нужно надавить пружинный фиксатор.
ДС выворачивается против часовой стрелки. Если сделать пальцами это не выходит, то требуется использовать ключ на «21».
После снятия ДС нужно проверить привод датчика скорости ВАЗ 2114

Если шток сломан, то требуется вынуть весь привод.
Ключом на «10» открутить гайку и вынуть ее вкупе с шайбой.
Используя накидной ключ на «14» расшатать привод в гнезде, после этого осторожно вынуть привод. Нужно смотреть, чтоб шток не вывалился вовнутрь коробки, по другому ее придется снимать и разбирать.
После снятия привода нужно непременно проверить состояние уплотнительного кольца и если требуется, поменять его.
Заменив шток, установить привод в оборотной последовательности.
Аккуратненько установить новый ДС вращая его по часовой стрелке.

Делать это надо с осторожностью, потому что его корпус сделан из пластмассы и его можно повредить при установке. Такой негативный опыт имеется, во всех инструкциях специалисты предупреждают о соблюдении мер предосторожности при установке ДС, чтобы не пришлось прерывать ремонт и отправляться в магазин за новым датчиком

После того как ДС вкручен, необходимо подключить клеммы с проводами к его контактам. Аккуратность соединения контактов надо обязательно проверять, потому что из-за такой мелочи прибор работать не будет.

Итак, замена ДС произведена. После этого надо проверить работу двигателя и спидометра на всех режимах и убедиться, что новый ДС работает в штатном режиме.

Как проверить датчик кислорода на Ваз 2107?

Неисправности датчика кислорода могут быть «незамеченными» ЭБУ двигателя, поэтому лампа «Check engine» может не гореть. Она горит лишь при полной неработоспособности датчика. Если он просто выдает неверные сведения, система не заметит неисправности.

Теперь рассмотрим коды ошибок, связанные с «лямбдой».

Ошибка «PO131» говорит о низком уровне сигнала датчика. Понять, смесь реально бедная или неисправен лямбда-зонд просто. Нужно на работающем двигателе брызнуть из шприца немного бензина во впускной коллектор при пережатой «обратке». Если датчик покажет слишком богатую смесь – он исправен. Если же код ошибки говорит о богатой смеси, проверять датчик нужно иначе. Понадобится подсос воздуха в коллектор. Организовать ее можно, скинув шланг вакуумного усилителя тормозов. Если датчик отреагирует, замена его не требуется.

Если же при искусственном обогащении и обеднении смеси датчик выдает «родные» 0,45 В, его следует заменить.

Важно: лямбда-зонд ВАЗ 2107 реагирует на содержание кислорода в смеси. Если в системе впрыска происходит подсос воздуха, датчик даст команду ЭБУ обогатить смесь, что приведет к росту расхода топлива.

Как провляются неисправности ДМРВ ВАЗ 2107

Первый признак, по которому можно определить наличие проблем с датчиком — горящая лампа «Chack engine» на приборной панели вместе с соответствующим кодом ошибки, выдаваемым бортовым компьютером. Кроме этого, неисправности ДМРВ выражаются в следующих «симптомах»:

повышенный расход горючего;
неустойчивые обороты холостого хода;
уменьшение мощности или динамики автомобиля;
увеличенные или заниженные обороты на холостом ходу;
осложненный запуск двигателя (особенно горячего).

Приведенные признаки появляются не только при поломке датчика массового расхода воздуха. Однако при их появлении следует проверить ДМРВ ВАЗ 2107. Конструкция датчика не предусматривает его ремонта, поэтому при поломке его необходимо заменить.

Совет: одна из причин ошибок в работе датчика — повреждение воздухопровода между воздушным фильтром и дроссельной заслонкой. Прежде чем менять ДМРВ, необходимо проверить ее состояние.

В некоторых случаях ДМРВ перестает работать из-за загрязнения платиновой нити. В этом случае можно попробовать аккуратно очистить ее.

Как проверить датчик ДМРВ

Точная проверка работоспособности датчика возможна лишь с помощью специального оборудования — мотортестера. Это дорогостоящий прибор, которым располагают лишь профессиональные СТО. В домашних условиях проверить работоспособность ДМРВ можно более простыми и дешевыми способами. 1.Проверка с помощью отключения датчика. Это самый простой и быстрый способ проверить работу датчика «на глаз». Делается это так:

отключить разъем ДМРВ;
завести двигатель;
произвести тестовый заезд.

При таких условиях ЭБУ двигателя перейдет в аварийный режим, игнорируя показателя датчика. Соответственно, состав воздушно-топливной смеси будет зависеть лишь от показаний датчика положения дроссельной заслонки. Если в этом случае мотор работает более «ровно» или улучшается динамика разгона, ДМРВ подлежит замене. 2. Проверка работы датчика ДМРВ ВАЗ 2107 при помощи мультиметра выполняется следующим образом:

подсоединить один щуп мультиметра к «массе»;
включить зажигание; измерить напряжение на выводе «5»;
проверить цепь питания ДМРВ, если напряжение ниже 12 вольт;
проверить напряжение на выводе «4» ДМРВ;
напряжение менее 5 вольт говорит о неисправности ЭБУ или цепи питания датчика.

Если проблем в работе ЭБУ и подаче питания не обнаружено, необходимо заменить ДМРВ. 3. Визуальный осмотр датчика можно произвести после его демонтажа с автомобиля. Внутренняя поверхность ДМРВ должна быть чистой, без масляного налета. Заодно следует проверить состояние воздуховода от фильтра к дросселю. «Подсос» воздуха — одна из распространенных причин неправильной работы датчика. Также необходимо убедиться, что входная сетка ДМРВ не замаслена и не покрыта пылью. В случае загрязнения ее можно очистить и датчик возобновит работу. Еще одна деталь, влияющая на работу ДМРВ — уплотнительное кольцо. При его повреждении происходит подсос воздуха и датчик перестает правильно работать.

Устройство и назначение ДМРВ ВАЗ 2107

Электронный блок управления двигателем получает информацию о количестве воздуха, поступающего в камеры сгорания цилиндров. На основе этих данных рассчитывается дозировка поступления бензина для формирования оптимального состава воздушно-топливной смеси. ДМРВ ВАЗ 2107 (инжектор) устанавливается между воздушным фильтром и дроссельной заслонкой. Скорость воздушного потока, проходящего через датчик, измеряется за счет контроля температуры электрических проводников. В датчике закреплены две токопроводящих платиновых нити. Одну обдувает проходящий воздух, вторая служит для контроля. Проходящий воздух охлаждает перввый проводник и его сопротивление уменьшается. Степень охлаждения, а, следовательно, количество прошедшего воздуха, можно определить за счет разности сопротивления двух нитей: чем больший объем воздуха проходит, тем сильнее охлаждается проводник и тем сильнее уменьшается его сопротивление. Конкретные расчеты производит бортовой компьютер на основании алгоритмов, учитывающих не только разницу сопротивления нитей, но и текущую температуру контрольного проводника.

Защита электрических цепей ВАЗ 2107

Схема расположения предохранителей нанесена на крышке блока, что позволяет быстро сориентироваться в случае перегорания предохранителя.

При замене вышедшего из строя предохранителя необходимо соблюдать его номинал. Этот показатель не нанесен на крышку предохранительного блока, поэтому узнать его можно либо из схемы ВАЗ 2107 (инжектор) либо на основании маркировки, нанесенной на подлежащий замене предохранитель.

Важно: несоблюдение номинала может привести к возгоранию электропроводки и пожару. Это может произойти, если новый предохранитель будет рассчитан на существенно больший ток.. На блоке предохранителей также установлены электрические реле

Отличие блока предохранителей инжекторной вариации «семерки» от карбюраторного состоит лишь в наличии дополнительных предохранителей для ЭСУД, топливного насоса и других устройств, характерных лишь для инжекторного автомобиля

На блоке предохранителей также установлены электрические реле. Отличие блока предохранителей инжекторной вариации «семерки» от карбюраторного состоит лишь в наличии дополнительных предохранителей для ЭСУД, топливного насоса и других устройств, характерных лишь для инжекторного автомобиля.

Заключение

Модернизация «семерки» позволила ей успешно конкурировать с переднеприводными моделями и оставаться на конвейере до 2012 года. После чего на АвтоВАЗе было принято решение о снятии модели с производства. Однако ВАЗ 2107 и сегодня остается популярной моделью автомобиля, пользующейся спросом на вторичном рынке. Поэтому «схема ВАЗ 2107 (инжектор)» продолжает оставаться популярным запросом в поисковиках. Знание схемы электрооборудования пригодится при самостоятельной диагностике неполадок и ремонте автомобиля.

Инжекторные вариации двигателя ВАЗ успели подтвердить высокие эксплуатационные характеристики и надежность электронных систем зажигания и впрыска.
