Замена лямбда — зонда
Поскольку указанный датчик кислорода нельзя подвергнуть ремонту, то при его неисправности единственной мерой будет замена датчика. Стоимость элемента не велика, около 1,5 тыс. руб. В процессе замены потребуется привлечь мультиметр и специального типа ключ. Также необходимо обеспечить доступ под днище. Здесь поможет яма или подъемное средство.
- Процесс начинаем с отключения разъема зонда от сети ЭБУ.
- Теперь посредством прибора, переключенного в режим вольтметра, выполняем измерение значения напряжения на выводах. Величина этого параметра должна составлять 0,45 Вольта, что соответствует номиналу. Если уровень напряжения занижен или отклоняется от регламентной величины на 0,02 Вольта в любую сторону, то это свидетельствует о возможном присутствии неисправности.
- Выявив причину неполадки, приступаем непосредственно к замене. Извлекаем держатель кабеля зонда из отверстия, расположенного в защитном экране.
- Взяв ключ размером на «22», выкручиваем зонд из посадочного гнезда в коллекторе. Чтобы демонтировать элемент, потребуется обзавестись обозначенным ключом особой конфигурации. Опытные владельцы LADA Kalina могут продемонстрировать мастерство по извлечению компонента обычным ключом (размер тот же – «22»).
- Новый датчик устанавливаем по обратному порядку действий.
Основные признаки неисправности ДПКВ
Основные признаки появления неполадок при работе датчика положения коленвала:
- Процесс “детонирования” двигателя (появляется характерный стук при работе гидрокомпенсаторов) во время большей нагрузки на автомобиль, при заезде на высокие горные поверхности на пониженных оборотах.
- Двигатель работает неустойчиво – резкое падение оборотов на холостом ходу сменяется таким же резким их увеличением. Также ваш автомобиль может просто заглохнуть при работе вхолостую как в процессе езды по трассе, так и при остановке на время, например, на светофоре.
- Мотор не набирает оборотов, хотя и работает на полной мощности.
- Мощность мотора периодически падает и поднимается при отсутствии каких-либо внешних факторов, влияющих на этот процесс.
- Значительно снижаются аэродинамические характеристики автомобиля.
- Возникают проблемы при запуске двигателя (быстро глохнет или вообще не заводится).
- Пропадает искра при зажигании системы – либо не появляется, либо вовсе может отсутствовать.
В случае, если вы обнаружили не менее 3 признаков, из приведенных выше, значит, проблема кроется именно в датчике положения коленвала.
Совет: указанный список неисправностей может также свидетельствовать и о появлении других неполадок при работе двигателя. Например, резкие перепады в мощности мотора и снижение оборотов могут свидетельствовать о засоре в самом бензонасосе. Именно поэтому перед ремонтом нужно провести диагностику не только двигателя, но и тех же колес. Какие показатели давления должны быть по нормам, вы можете увидеть в таблице давления в шинах.
Где находится датчик коленвала в Гранте
Устройство располагается рядом с масляным фильтром в левой, задней части двигателя автомобиля. Если точнее, то на шкиве привода генератора.
Проверка работоспособности
Будьте уверены, что при поломке ДПКВ двигатель вашего автомобиля завести будет затруднительно. Изделие не имеет подвижных частей в своем составе, поэтому выявить причины неисправностей при беглом взгляде не представляется возможным. Наиболее распространенные причины поломок:
- разрушение электропроводки в результате коррозии;
- обрыв, замыкание обмотки катушки ДПКВ.
Основные признаки неисправности:
- проблемы с запуском двигателя (в том числе и невозможность запуска);
- глохнущий мотор после достижения им рабочего нагрева;
- нестабильная работа ДВС, его детонация и снижение мощности.
Для того чтобы проверить датчик его необходимо демонтировать, подключить к его контактам щупы мультиметра и замерить уровень сопротивления. Какой щуп, к какому разъему подключать, принципиального значения не имеется. Перед подключением мультиметра к разъемам датчика, не забудьте переключить режим измерения прибора в положение «2К». Уровень сопротивления рабочего датчика должен соответствовать следующим интервалам: 550-750 Ом. Существуют и другие способы диагностики. Например, проверка датчика, не снимая его с автомобиля. Для этого необходимо отключить контактную фишку от разъема ДПКВ и подключить мультиметр. После чего, нужно вращать шкив коленвала и при этом наблюдать за показаниями на дисплее измерительного устройства. Напряжение должно составлять 0,3 Вольта.
Назначение и функциональная нагрузка
Датчики на Калине 8 клапанов созданы для постоянного контроля угловой части ГРМ в положении силового узла от коленвала. Управляющий механизм получает необходимую информацию, а после обрабатывает ее. В результате впрыскивается топливо и регулируется зажигание.
В основе изделия лежит принцип Холла – измерение движения (направления), изменение носителей заряда. Далее в промежуток времени, когда происходит пересечение магнитного поля полупроводником, происходит регистрация полученной информации. Поле образуется магнитом, находящимся в устройстве. Колесо вала имеет зубец из металла, проходящий около устройства. В это время происходит появление импульса, передаваемого в блок управления электронного типа.
Механизм начинает работать от искры, попадающей на свечи, когда происходит сжатие и пуск газов отработанного вида. Эти системы зависят от функций, которые выполняет датчик коленвала.
Как устроен кислородный датчик?
Этот элемент бортовой системы управления двигателем Лада Калина с двигателем 8 клапанов обладает и другим названием – лямбда зонд. Автомобильный датчик кислорода имеет существенное значение для корректного функционирования силовой установки. Выход из строя зонда способен привести не только к переходу ЭБУ к управлению в аварийном режиме, но и спровоцировать остановку мотора.
Лямбда зонд устанавливается в выпускной трубопровод. Он предназначен для контроля уровня содержания объемной доли кислорода в выхлопных газах, перемещающихся внутри коллектора. Зарегистрировав параметр, датчик кислорода начинает передавать в модуль управления силовым агрегатом соответствующие импульсы. По ним ЭБУ распознает уровень кислорода и осуществляет корректировки состава топливовоздушной смеси.
Зона действия датчика подразумевает неизбежность восприятия им повышенных тепловых нагрузок. Это предопределило применение при его изготовлении специализированных материалов, обладающих термической стойкостью. Поверхность изделия покрывается керамическим составом, где присутствует платиновое напыление. Такая конструктивная особенность позволяет компоненту противостоять температуре в 350 градусов по Цельсию, что имеет место внутри выхлопной магистрали.
За непосредственный контроль количества кислорода в среде выхлопных газов отвечает нагревательный компонент датчика, присутствующий внутри его корпуса. Функционирование зонда начинается после старта двигателя. Если датчик кислорода неисправен, то создается риск невозможности пуска силовой установки.
Каждому владельцу Лада Калина потребуется иметь представление о месте расположения лямбда зонда. Для этих целей следует поместить авто над смотровой ямой и внимательно изучить конструкцию выпускной системы
Здесь потребуется уделить повышенное внимание верхнему сектору резонатора, поскольку он фигурирует в качестве штатного места для установки зонда
Ресурсоемкость датчика кислорода
Производитель в своих рекомендациях склоняет владельцев практичных Лада Калина прибегать к замене датчика спустя интервал пробега, равный 80-160 тыс. км. Если водитель обнаруживает присутствие первых признаков неисправности рассматриваемого нами компонента, то ремонтную операцию потребуется произвести раньше обозначенного пробега.
К основным признакам, свидетельствующим о приходе в негодность лямбда – зонда, специалисты относят:
- несанкционированно увеличенное топливное потребление автомобиля;
- отсутствие стабильности в оборотах холостого хода;
- ухудшение динамических и скоростных возможностей.
Заметим, что на состояние и ресурс зонда существенное воздействие способен оказать качественный показатель топлива. Здесь с целью профилактики следует проверять поставщика бензина путем смены заправки с последующим сравнением поведения автомобиля.
Для создания удобства при замене датчика производителем разработана целая система, предусматривающая процесс диагностирования. Для его осуществления потребуется применить специальный сканер. Если в автомобиле LADA Kalina присутствует бортовой контроллер, то весь перечень ошибок, появившихся в зонде можно увидеть на дисплее, транслирующем диагностический режим. К примеру, код ошибки «PO130» свидетельствует о неадекватном сигнале, посылаемом кислородным датчиком, а ошибка с кодом «PO135» подскажет о поломке нагревательного компонента. Кстати, весь перечень кодов ошибок можно отыскать в сети или в инструкции, прилагаемой к авто.
Проверка и замена датчика положения коленчатого вала Лада Калина
Датчик положения коленчатого вала предназначен для формирования сигналов, по которым ЭБУ синхронизирует свою работу с тактами рабочего процесса двигателя.
Поэтому часто этот датчик называют датчиком синхронизации. Действие датчика основано на принципе индукции — при прохождении мимо сердечника датчика зубьев шкива коленчатого вала в цепи датчика возникают импульсы напряжения переменного тока. Частота появления импульсов соответствует частоте вращения коленчатого вала. Зубья расположены по окружности шкива (через 6°).
Два из них отстоят друг от друга на угловом расстоянии 18°. Сделано это для формирования в цепи датчика опорных сигналов — своеобразных точек отсчета, относительно которых ЭБУ определяет положение коленчатого вала — верхние мертвые точки в первом -четвертом и втором — третьем цилиндрах. Работа двигателя с неисправным датчиком положения коленчатого вала невозможна. Датчик положения коленчатого вала ремонту не подлежит — в случае неисправности он заменяется в сборе.
Снятие и установка датчика положения коленчатого вала
Отожмите отверткой или пальцем пластмассовую защелку крепления колодки жгута проводов и отсоедините колодку от датчика.
Выверните ключом на 10мм болт крепления датчика
. извлеките датчик из отверстия прилива крышки.
Проверьте сопротивление датчика. У исправного датчика оно должно быть 0,55–0,75 кОм.
Устанавливаем датчик положения коленчатого вала в последовательности, обратной снятию.
Набором щупов проверяем зазор между торцом датчика и зубьями шкива коленчатого вала.
Зазор должен быть 1±0,41 мм, он задан конструкцией датчика и не регулируется.
При выключенном зажигании отсоединяем колодку жгута проводов системы управления двигателем от датчика положения коленчатого вала.
Подсоединяем щупы тестера к выводу «В» колодки жгута проводов и «массе» двигателя.
При включенном зажигании и неподвижном коленчатом вале, тестер должен зафиксировать напряжение около 2,5 В.
Аналогичное напряжение должно быть между выводом «А» колодки жгута проводов и «массой» двигателя.
Если значения напряжений не соответствуют норме, проверяем исправность цепей (обрыв и замыкание на «массу») между выводом «В» колодки жгута проводов и выводом «34» контроллера, а также между выводом «А» колодки и выводом «15» контроллера.
При несоответствии значений напряжения и исправных цепях — неисправен контроллер.
Можно еще проверить следующим образом:
Подсоединяем к выводам датчика мультиметр (в режиме вольтметра с пределом измерения до 200 мВ).
Быстро проносим лезвие отвертки вблизи торца датчика, при этом на вольтметре наблюдаем скачки напряжения.
Более точно датчик можно проверить, если снимать с него показания, когда он установлен на двигателе и вращается шкив коленчатого вала. У исправного датчика напряжение на выводах достигает 0,3 В, неисправный датчик заменяем.
Особенности конструкции и принцип работы
Датчик ФАЗ ВАЗ 2114 представляет собою интегральное устройство, основная функция которого — получение информации о текущем цикле работы силового агрегата и ее передача в блок ЭБУ посредством импульсных сигналов.
Конструктивно ДФ состоит из двух частей — чувствительного элемента и преобразователя импульсного сигнала, который в свою очередь состоит из операционного усилителя, мостовой схемы и выходного каскада открытого коллекторного типа.
Чувствительный элемент ДФ работает по принципу Холла, он представляет собою реагирующую на колебания магнитного поля микросхему, которая получает способность передавать электрический сигнал только тогда, когда рядом с ней находится магнитопроводящий материал, им выступает стальная головка клапана.
Расположение датчика положения распредвала ВАЗ 2114 следующее: он размещен на торцевой части блока цилиндров, неподалеку от воздушного фильтра.
На просторах интернета много дискуссий о том, датчик фаз от какого производителя лучше брать. Мы рекомендуем отдавать предпочтение устройствам от немецкой компании Bosch. Именно она обладает лицензией на изготовление датчиков работающих по принципу Холла, так что, по сути, вы получаете, надежное и долговечное устройство, произведенное непосредственным владельцем технологии, по которой оно сделано.
Способы проверки в гаражных условиях
Когда двигатель вашего автомобиля резко «умер», необходимо снять датчик и произвести диагностику, описанную ниже. Если же мотор продолжает работать с признаками нестабильности, выполните такие манипуляции:
Хорошенько очистите корпус прибора ветошью, смоченной органическим растворителем, – уайт-спиритом, скипидаром либо другим обезжиривателем
Особое внимание уделите торцу, обращенному в сторону зубчатого шкива.
Убедитесь в надежности крепления. Из-за открутившегося винта датчик может отодвинуться от металлических зубьев, в результате зазор увеличится, а вырабатываемый импульс ослабеет.
Прочистите контакты разъема от окисления.
Осмотрите проводку на предмет оплавления либо перелома.
Если перечисленные действия не дают результата, производится демонтаж и проверка датчика коленвала мультиметром в 2 этапа. На первом измеряется сопротивление между клеммами прибора, что позволяет убедиться в целостности индукционной обмотки. Почистите контакты, включите омметр и проверьте сопротивление между ними. Нормальные показания лежат в диапазоне 500–700 Ом, при замыкании витков получите нулевое или пониженное значение, при обрыве – бесконечность.
На втором этапе испытывается работоспособность элемента согласно пошаговой инструкции:
- Переведите мультиметр в режим измерения напряжения, максимальный порог – 200 милливольт.
- Надежно прикрепите провода к контактам колодки датчика (например, зажимами типа «крокодил»).
- Возьмите любой металлический инструмент – гаечный ключ, большую отвертку или что-то подобное. Резко прикладывайте и отрывайте его от магнитного сердечника элемента, придерживая корпус рукой. Вольтметр должен показать скачки напряжения.
Совет. Если с датчиком коленчатого вала все в порядке, прозвоните проводку омметром. Возможно, причина кроется там.
Дальнейшие действия такие: поломанный измеритель оборотов коленвала меняется на новый, ремонту деталь не подлежит. Исправный датчик устанавливается обратно с соблюдением зазора, поиск неисправности продолжается в другом месте.
Несколько слов о том, как проверить датчик коленвала в пути, когда нет мультиметра и других диагностических приборов. Понадобится 2 провода и светодиодная лампочка от любого автомобильного светильника (например, салонного). Для удобства открутите элемент и подсоедините лампу к разъему, затем подносите к магниту гаечный ключ, как описывалось выше. Исправный датчик заставит светодиод вспыхивать.
https://youtube.com/watch?v=zRlOqO1pK24
Снятие и замена
Датчик фазы на ВАЗ 2114- сложная электронная конструкция, самостоятельный ремонт которой толкового результата не даст. В случае обнаружения каких-либо неполадок нужно сразу же поменять устройство на новое. Благо, стоит оно не дорого: цена варьируется в пределах от 300 до 500 рублей, в зависимости от региона.
Для замены ДФ вам потребуется ключ-трещетка с головкой на 10. Алгоритм действий следующий:
- Отключаем питание аккумулятора;
- Трещеткой вывинчиваем болт, который фиксирует ДФ на блоке цилиндров движка и разъединяем колодку подведенных к нему проводов;
- Вынимаем датчик и устанавливаемый новый, не забудьте очистить контакты колодки от окисления.
Если устройство установлено правильно, то все ранее высвечиваемые на бортовом компьютере ошибки пропадают.
Как вы видите, работы тут от силы на 10 минут. Удачной вам езды без поломок!
В завершении о выборе топлива и профилактике
В подавляющем большинстве ситуаций когда в негодность пришел лямбда зонд является некондиционное топливо
Рекомендуем выбору места заправки уделить существенное внимание. Не склоняйтесь к приобретению бензина у непроверенного поставщика, ведь в таком топливе риск присутствия вредных примесей возрастает многократно
В заводских условиях мотор и топливная система настраиваются под определенный тип бензина, который затем указывается производителем в характеристиках авто.
Также довольно эффективной мерой продления ресурса датчика является своевременная профилактика топливного контура. Исправная система топливоподачи будет обеспечивать мотору LADA Kalina более чистый выхлоп, где лямбда зонд способен «чувствовать себя более комфортно». При этом его ресурс существенно возрастает. В противном случае потребуется замена датчика.
Замена датчика коленвала Лада Гранта
Открываем капот автомобиля, отсоединяем минусовую клемму аккумуляторной батареи.
Для того чтобы быстро найти датчик, ориентируйтесь по точке установки масляного фильтра который располагается в левой части двигателя (точнее на задней, левой стороне). ДПКВ установлен немного ниже фильтра.
Для быстрого проведения демонтажа понадобится ключ на 10.

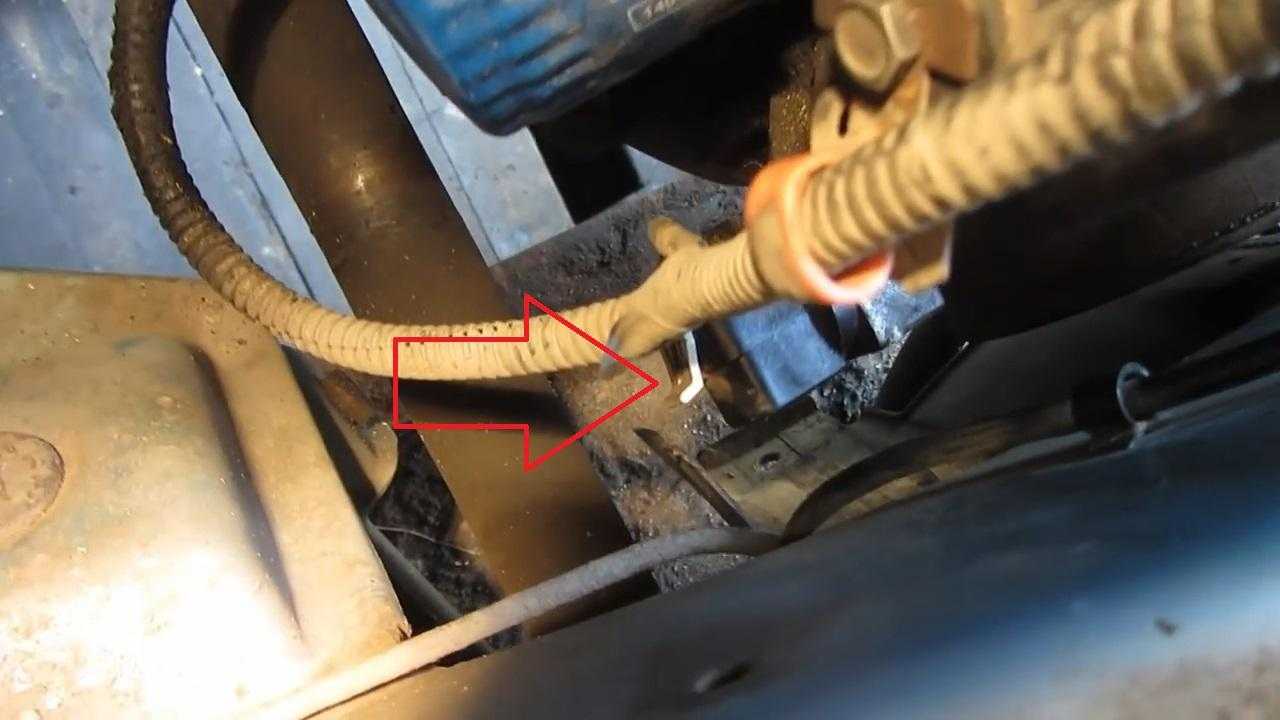

Первым делом найдите контактную фишку, которая подключена непосредственно в разъем самого датчика. Для того чтобы снять штекер, необходимо при помощи пальцев отогнуть специальный пластиковый фиксатор и удерживая его в таком положении, потянуть фишку в обратную сторону от места ее соединения с разъемом детали.
Остается только демонтировать датчик положения коленвала для гранты. Для этого при помощи имеющегося у вас ключа, необходимо открутить крепежный болт на 10. Для более комфортной работы удобнее всего использовать головку необходимого размера, трещотку и небольшой удлинитель. Если вы не имеете удобного инструмента для проведения работ, снятие и установку делали можно выполнять из-под днища автомобиля (предварительно сняв защиту, если таковая у вас установлена). Открутите и извлеките крепежный болт.
Теперь самое время аккуратно вытащить сам датчик. Чтобы это сделать, ухватитесь за корпус изделия. Приложите необходимое усилие и начните медленно тянуть корпус в направлении от места его крепления. После чего, изделие выйдет без затруднений.
Если по каким либо причинам вам потребуется установить старый датчик обратно, обязательно очистите его стержень от следов загрязнений. Общий процесс обратного монтажа аналогичен описанным выше шагам демонтажа, только в обратной последовательности
Обратите внимание, что крепежную гайку сильно закручивать не требуется. При закручивании применяйте среднее усилие.
Как вы могли убедиться вопрос о том, как поменять датчик коленвала для Лады Гранты не вызывает особой сложности и требует от автолюбителя минимальных действий, усилий.
Назначение, диагностика и замена датчика фазы (положения распредвала)
Данный датчик Калины (1,6 — 8 РєР».) расположен РЅР° головке блока цилиндров СЃ левой стороны, как раз РЅР° торце. РќР° распредвале находится специальный штифт. Р РєРѕРіРґР° РѕРЅ РїСЂРѕС…РѕРґРёС‚ напротив торца датчика фазы, РѕРЅ посылает сигнал РЅР° контроллер. Рменно РІ этот момент поршень первого цилиндра находится РІ такте сжатия.
