Диагностика неполадок
Сложность диагностики датчика холостого хода заключается в том, что его неполадки не покажет бортовой компьютер, а работоспособность можно проверить лишь в ручную. Чего нельзя сказать, о датчике положения дроссельной заслонки, потому как признаки неисправностей у них одинаковые, а выявить последнюю, может самый обычный бортовой компьютер.
Проверка цепи датчика
-
Перед тем как приступить к проверке датчика, позаботьтесь о том, что мультиметр исправен и готов к работе.

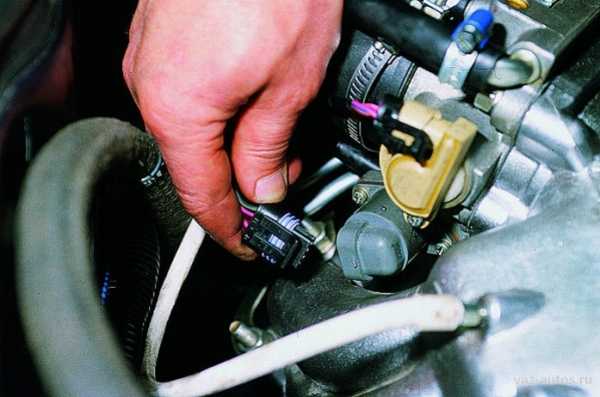

- Далее, открываем капот, отключаем от датчика колодку питания.
Берём мультиметр
- Затем, на мультиметре выставляем режим проверки «вольтметра».
-
Чёрный щуп подключаем к «массе», а красный, фиксируем на выводах колодки А – D.
- При помощи помощника, включаем зажигание и смотрим параметры которые выдаёт мультиметр. Показания должны быть не менее 12 вольт. Если же напряжение ниже, значит проблемы есть в АКБ, а когда значений нет вовсе, то неполадку следует искать в проводах, либо блоке управления мотора.
Проверка датчика холостого хода
При проверке самого датчика, вы должны подключить датчик в режим проверки сопротивления следующим образом:
-
Независимо от полярности, подключаем щупы сначала к выводам A и B, а затем C и D. Если датчик исправен, то значения должны составлять порядка 53 Ом.
- Далее, подключаем их таким же образом, только к выходам A и C, B и D, тут значения должны показывать «бесконечность».
Если показания проверки были с отклонениями от нормы, то его можно попробовать очистить при помощи очистителя карбюратора, либо приобрести новый.
Функции
РХХ регулирует количество поступающего в двигатель воздуха при закрытой дроссельной заслонке. Это говорит о том, что РХХ выполняет функции автоматической регулировки заданных оборотов мотора при холостом ходу.
Также регулятор принимает участие в процессе прогрева мотора до оптимальных рабочих температур зимой. Диапазон рабочих температур у РХХ достаточно широкий — от -40 до +130 градусов по Цельсию.
РХХ, при столь важных функциях, имеет небольшие размеры и состоит из трех основных элементов:
- Шаговый электромотор;
- Пружина;
- Шток с конусообразной иглой на конце.
Регулятор холостого хода установлен на корпусе дроссельного узла парой винтов.
Расположение РХХ
История ВАЗ 21099
Легендарная «девятка»
В начале 80-х перед конструкторами и дизайнерами стояла задача создать самый дорогой и престижный автомобиль серии ВАЗ. Он должен был сменить ВАЗ 2106 и стать максимально унифицированным с поколением 2108/09. Полноразмерные макеты из пластилина изготовили уже в 1981 году.
Через два года прошли все необходимые испытания ВАЗ 2108/09. Так как к тому времени новый седан не был готов и чтобы не возиться с разрешениями и длительными согласованиями нового авто, ему присвоили индекс 21099. Из-за материальных проблем выпуск начали только в 1990 году, а в конце 90-х началась эра принудительного впрыска и бортовых компьютеров. Датчики холостого хода, коленчатого вала и дроссельной заслонки ВАЗ 21099 инжектор стали головной болью автомобилистов.
До 1997 года «девяносто девятые» выпускали исключительно с карбюраторными двигателями, в дальнейшем такие моторы начали вытесняться агрегатами с инжекторным оборудованием. Причем изначально датчик холостого хода, коленчатого вала и датчик дроссельной заслонки ВАЗ 21099 изготовляли за рубежом или ставили от похожих зарубежных автомобилей. В последующие годы по лицензии был начат выпуск отечественных деталей с принудительным впрыском топлива.

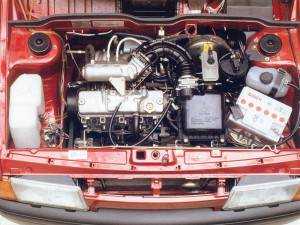

Под капотом у «девятки»
Стандартный двигатель 21099 имеет объем 1499 м3. Ведущие колеса — передние, рулевое управление — реечного типа, максимальная скорость движения — 160 км/ч. Данное авто стало революционером экономичности, на трассе расход топлива составил 5,9 л, а в смешанном цикле 8 литров на сотню.
В 2004 году АвтоВАЗ прекратил выпуск этой модели, перейдя на автомобили поколения Samara-2. Однако новые авто получили в наследство старый бортовой компьютер и те же датчики ЭБУ. Так датчик детонации ВАЗ 21099 стоит и на обновленной 210115. Некоторое время ВАЗ 21099 выпускались в Украине, на запорожском автозаводе крупноузловой сборки, из российских комплектующих.
