Замена бензонасоса lada 21101 (ваз 21101)

Выбор модели

Лучше всего на ВАЗ 2110 инжектор установить бензонасос импортного производства, способный выдавать производительность до 7 атм. Он не только значительно дольше прослужит сам, но также обеспечит более качественную и продолжительную работу инжектора, улучшит качество смеси на выходе из форсунки.

Следует знать, что бензонасосы Bosch обычно отличаются только длиной, расположением разъемов для клемм, иногда – диаметром корпуса. Поэтому желательно или отправляться за покупкой со старым устройством, или произвести дома небольшую доработку.

Бензонасос Bosch

Чтобы не купить подделку, учтите, что любой бензонасос Bosch упакован в очень прочную тару. В пакете находится очищенный бензин, в который погружено устройство. Если чувствуется запах, значит – нарушена герметичность, внутри насоса возможно начало коррозии, такой лучше не покупать.

Приспособление для диагностики

Для определения напора в магистрали необходимо приспособление. Его легко сделать своими руками. Надо взять манометр на 10 атмосфер, штуцер и кислородный шланг с внутренним диаметром 9 мм. Все элементы скручиваем и затягиваем хомутиками.

Измеритель подсоединяют к рампе. Для этого с конца трубки снимают пластмассовую крышку. Далее колпачком от шин откручивают ниппель.

Стравливают излишки бензина. Перед сливом огнеопасной жидкости следует подложить ветошь, чтобы бензин не попал на генератор. Категорически запрещено курить и пользоваться электрифицированным инструментом возле капота.

Свободный конец шланга натягивают на рампу. Закрепляют хомут. После подключения аккумулятора включают зажигание. Снимают показания. Напор бензонасоса ВАЗ-2110 инжектор отклонит стрелку манометра до 3 атм.

После завода двигателя наблюдаем за перемещением стрелки. На исправном оборудовании давление будет поддерживаться в пределах 2,8-3,2 единиц. Если отклонений не обнаружено, то бензонасос ВАЗ-2110, инжектор и регулятор работают правильно. Характеристики оборудования желательно запомнить.

Производительность насоса составляет около 2 л в секунду. При возникновении проблем с подачей топлива необходима замена насоса. Перед тем как проверить насос, убеждаются в исправности остальных элементов. Возможно, забит фильтр или сетка. Топливный фильтр меняют, а сетку чистят.

Инструкция по замене бензонасоса

Для начала убираем заднее сиденье в сторону и откидываем кусок ковролина, который закрывает лючок топливного модуля.

Далее откручиваем два болта крепления лючка и снимаем его.

Перед нами будет виден топливный модуль с двумя трубками.

Прежде чем открутить трубки необходимо спустить давление в топливной системе. Для этого потребуется вытащить предохранитель бензонасоса, либо отключить питание модуля и запустить двигатель. После выработки остатков топлива в системе, автомобиль заглохнет и можно приступать к замене бензонасоса.

Топливный модуль у нас может быть разных типов — на быстросъемах и на закручивающийся, в зависимости от года выпуска автомобиля. Если топливные трубки на гайках, их откручиваем ключом на 17мм, если на быстросъемах, то просто зажимаем фиксаторы и снимаем их с модуля.

Теперь с помощью ключа или трубки на 7мм откручиваем 8 болтов крепления хомута топливного модуля.

Убираем топливные трубки в стороны, поднимаем хомут и аккуратно, чтобы не разлить бензин, вытаскиваем топливный модуль.

Отсоединяем штекер бензонасоса

Вынимаем фиксатор показанный на фото

Плоской отверткой откручиваем два болта

Снимаем резиновую втулку и пластмассовую деталь под ней

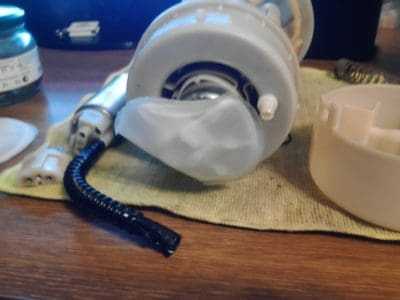

Теперь можно достать бензонасос из модуля и произвести его замену на новый.

Чтобы установить новый бензонасос и произвести сборку, потребуется одеть на насос новый гофрированный шланг. Для того, чтобы этот шланг не пропускал воздух, при одевании на насос, его необходимо нагреть.

После чего производим сборку в обратной последовательности.

Какой топливный насос выбрать для замены

С завода устанавливается бензонасос фирмы BOSCH 580454138. Срок его службы зависит от качества используемого топлива, а так же от условий эксплуатации. Стоит так же отметить, что данный насос подходит и для большинства других автомобилей, в том числе и импортного производства. Стоимость бензонасоса BOSCH на данный момент от 1700 руб. На рынке предлагаются так же более дешевые аналоги:

• WEBER FP 453-453 от 600 руб
• ATS 2112-1139010 от 550 руб
• ПЕКАР 2112-1139010 от 600 руб
• FENOX EFP35005O7 от 700 руб
• HOFER HF 830 301 от 550 руб
• СтартВОЛЬТ SFP 0153 от 750 руб
• VOLTON VLT2112-1139010 от 650 руб

Любой из указанных выше бензонасосов подойдет для замены оригинальному, однако не все они такого же качества, что и оригинал. Помимо самого насоса, для замены вам может потребоваться гофра,а в случае порчи кольца крепления бензонасоса вы можете его заказать или приобрести по следующему артикулу:

• Кольцо эл/бензонасоса /2110/ металл цена от 120 руб
• Гофра бензонасоса /2110/ 1.5 белая от 50 руб за шт
• Гофра бензонасоса /21101/ 1.6 длинная от 60 руб за шт

Если вы решите поменять весь топливный модуль в сборе, можно выбрать один из предложенных модулей ниже.

• Модуль эл/бензонасоса /21101/ V=1.6 в сборе ПЕКАР цена от 2500 руб
• Модуль эл/бензонасоса /21101/ V=1.6 в сборе  «УТЕС» цена от 3200 руб
• Модуль эл/бензонасоса /21102/ V=1.5 в сборе «УТЕС» цена от 3000 руб
• Модуль эл/бензонасоса /21102/ V=1.5 в сборе HOFER цена от 2000 руб

Если же вы решили поменять только бензонасос, советуем при его замене сразу провести полную ревизию модуля — проверить обратный клапан и обе гофры, а так же при необходимости заменить топливную сетку.

Основные причины неисправности

Бензонасос может перестать функционировать только по двум основным причинам – отсутствие топлива в балке или возникновение неисправностей. Во втором случае причины поломок обычно заключаются в следующем:

1. Использование плохого топлива, которое не соответствует стандартам качества.
2. Поломка клапанов. Чаще всего они просто засоряются, в таком случае будет достаточно демонтировать крышку и сетку устройство, после чего прочистить их. Если же клапаны разболтались и их положение является ненадежным, потребуется полностью заменить насос.
3. Засорение фильтрационной системы, через которую проходит топливо, в результате чего на насос оказывается чрезмерное давление, мешающее его нормальному функционированию.
4. Отсутствие своевременной заправки и езда на автомобиле с минимальным количеством топлива в баке. Это провоцирует холостой ход устройства, который довольно быстро приводит к его неисправности.
5. Выход из строя реле или предохранителя.

ВАЗ 2110 оснащается инжекторным насосом – это надежное приспособление, редко выходящее из строя. В большинстве случаев все поломки происходят именно по вине водителя; при наличии подозрений на наличие неисправностей, проверить бензонасос можно следующим способом:

1. При помощи отвертки или специального ключа нужного ослабить хомут входящего шланга, через который осуществляется подача топлива, после чего его можно будет снять со шпилек.
2. Поставить заглушку при помощи болта диаметром 8 мм, он будет препятствовать просачиванию топлива наружу.
3. Совершить несколько движений при помощи рычага ручного привода. В этот момент необходимо следить за выпускным штуцером – из него должна выстреливать сильная струя топлива, что будет свидетельствовать об исправном состоянии устройства. Если этого не происходит, то потребуется перейти к следующему пункту, чтобы продолжить процесс диагностики.
4. Необходимо ослабить хомут выходящего шланга и поставить заглушку по аналогии с тем, как это уже делалось раньше.
5. На впускной штуцер ставится заслонка, можно просто зажать его пальцем, после чего снова привести в действие рычаг ручного привода. Отсутствие ощущения вакуума и всасывания пальца внутрь будет свидетельствовать об обнаружении поломки: бензонасос следует заменить или заняться его ремонтом.
6. При отсутствии обнаружения неисправностей на предыдущих этапов требуется осуществления проверки топливной магистрали, скорее всего, она и будет являться причиной поломок.

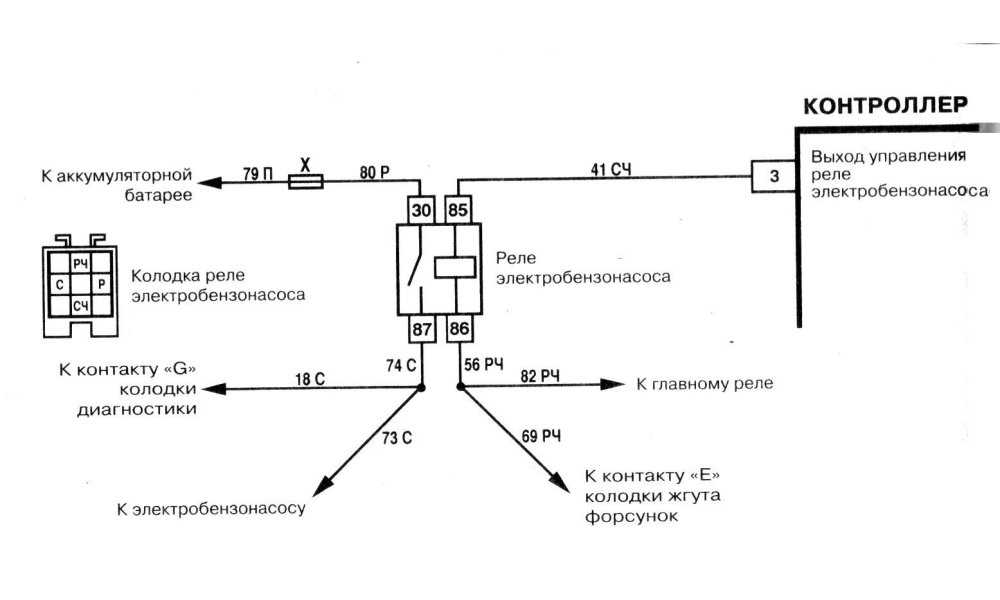

В отличие от более старых моделей, ВАЗ 2110 был оснащен электрическим бензонасосом, поэтому о его переходе в рабочий режим и начале функционирования свидетельствует характерное жужжание, возникающее после поворота заводного ключа. Его отсутствие может быть свидетельством выхода из строя реле и предохранителя, поэтому эти части устройства должна быть проверены в самую первую очередь. Сделать это довольно просто:

1. Нужно найти кронштейн с крепежами этих элементов, он располагается под передней панелью около перчаточного ящика. На нем должно быть установлено 3 реле и 3 предохранителя.
2. Первоначально осмотру подвергается крайний предохранитель с левой стороны, на нем не должно быть следов перегорания.
3. Далее проверяется реле, расположенное посередине – нужно будет проверить показатели напряжения между минусом кузова после включения зажигания и проводом розового цвета.
4. При наличии напряжения 12В, необходимо замкнуть провод розового цвета на серый провод, что позволит соединить контакты 30 и 87 реле. Начало функционирование бензонасоса будет свидетельствовать о выходе из строя реле. Проверить это можно путем временного монтажа рабочего реле, снятого с другого транспортного средства.

Вступление

Хороший бензонасос ВАЗ 2110 (Lada-110) способен отработать не менее 100 тысяч километров пробега. Проблемы неисправного топливного насоса проявляются постепенно и довольно мучительно: машина начинает терять мощность либо глохнуть на холостых оборотах, а потом и вовсе может отказать в самый неподходящий момент.

Знания, как осуществляется на ВАЗ 2110 замена бензонасоса, не только поднимут ваши профессиональные навыки автомобилиста, но также позволят экономить немалое количество времени и денег! Самостоятельная замена насоса подачи топлива на Lada-110 отнимает не более 20 мин. вашего личного времени, а понимание характера и причин неисправности гарантирует надежную работу автомобиля в самый ответственный день.

Достоинства инжекторных моделей

Основной функцией насоса является подача топлива в камеру сгорания. Он должен соответствовать определенным требованиям. Главным критерием считается давление.

Помпы инжекторных и карбюраторных двигателей отличаются. Благодаря двигателю с прямым впрыском топлива отпадает необходимость в предварительной подготовке горючей смеси. Как известно, карбюратор является слабым звеном. Сложная регулировка, засор жиклеров, тяжелый пуск в холода создают неудобства владельцам классических марок ВАЗ.

Двигатели внутреннего сгорания десятки и ВАЗ-2112 имеют существенные достоинства. Отметим преимущества инжекторных агрегатов:

• поддержка экологических стандартов;
• непосредственный впрыск в камеру сгорания;
• экономия топлива;
• надежность системы;
• повышенная мощность двигателя;
• старт холодного агрегата без прогрева;
• дозирование порции смеси;
• топливный модуль контролируется электроникой.

К сожалению, инжектор имеет ряд недостатков. Обслуживание и ремонт приходится проводить на СТО. Также требуется наличие квалифицированного персонала и компьютера для определения неисправности электронных блоков. Укажем другие недостатки:

• сложность конструкции;
• высокое требование к октановому числу бензина;
• сложная диагностика и ремонт;
• дорогостоящие запчасти и оборудование.

Замена

Замена бензонасоса на новый требует тщательного выбора производителя, у каждого насоса своя производительность. Абсолютный лидер в данном направлении фирма BOSCH.

Для замены или снятия для ремонта топливного насоса ВАЗ 2110 нам понадобится: ключ на 17, в зависимости от модификации, торцевая головка на 10, плоскогубцы, плоская отвертка. Снимаем заднее сидение, желательно открутить крышку бензобака, для сброса излишнего давления в системе.  Отсоединяем пластиковую клемму питания насоса.

В зависимости от модификации снимаем шланги подачи и возврата топлива, либо, прижав  пружинную клипсу и потянув за шлангу, отсоединяем от корпуса бензонасоса.  При втором варианте ключом на 17 откручиваем оба штуцера и отсоединяем трубки.

В обоих случаях отсоединять необходимо аккуратно, так как система находится под давлением и при отсоединении произойдет сброс давления с инжектора и утечка небольшого количества топлива.  Если производительность старого бензонасоса маленькая, давления в системе не будет.

Откручиваем 8 гаек со шпилек торцевой головкой на 10 и снимаем фиксирующее кольцо с уплотнителем. Аккуратно вытаскиваем корпус бензонасоса ВАЗ 2110 под небольшим углом, что бы не повредить датчик уровня топлива, ремонт его маловероятен. При помощи отвертки и плоскогубцев снимаем нижнюю часть корпуса бензонасоса и снимаем разъемы и шланги с насоса. Демонтируем насос.

Сборка производится в обратной последовательности.  К слову, к бензонасосу BOSCH в оригинале в комплекте идет сетка. У нового бензонасоса производительность высокая, поэтому после замены при включении зажигания насколько раз, будут посторонние звуки при закачке системы.

Неисправности

Самый первый верный указатель на то, что у ВАЗ инжектор неисправен бензонасос, является такой симптом: мотор «дергается» во время работы, особенно на средних и высоких оборотах. Это свидетельствует о том, что давление топлива недостаточно.

А ведь именно за это отвечает бензонасос. Но иногда причину следует искать в форсунках, а также РДТ.

Регулятор давления топлива ВАЗ 2110

Другой симптом – провалы в работе, а то и остановка подачи топлива, из-за чего двигатель глохнет.

Проверка работоспособности:

Вначале следует проверить клапан РДТ, делается это с помощью манометра для жидкости. После остановки двигателя наблюдаем обратный отток бензина в бензобак. При исправном клапане давление бензина падает медленно, причем – чем медленнее, тем более качественно работает клапан;
Затем следует проверка топливной рампы, также с помощью того же манометра

На ВАЗ 2110 инжектор, в рампе давление должно быть около 4 атмосфер, с отклонением не более 0,4;
Далее обращаем свое внимание на топливные фильтры. Если они чистые, исправные, то стрелка манометра только подрагивает, когда насос работает

Отклонение 0,3 атм. или больше свидетельствует о том, что фильтр нужно поменять, поскольку он, скорее всего, забит;

Если вы обнаружили отклонения в работе указанных составляющих системы подачи топлива, значит нужно срочно проверять сам бензонасос Bosch на работоспособность. Делается это так:

• Перво-наперво слушаем, как работает электробензонасос, который находится прямо на топливном баке. Заводим автомобиль, прислушиваемся. Неравномерная работа сразу скажет о том, что он не обеспечивает нужную производительность, вполне возможно, что нужна установка нового;
• Есть способ проверить бензонасос Bosch без манометра. Бензопровод нужно отключить и вставить шланг в банку. За одну минуту работающий насос должен накачать полтора литра бензина. Если производительность меньше – он неисправен;
• Проверка манометром предусматривает, что шланг обратного поступления бензина пережимается (например, плоскогубцами, медицинским зажимом и т.п.). При этом давление должно быть как минимум 4 атм. Учтите, что чем изношеннее насос, тем ниже его давление;
• Другой вариант: довести обороты двигателя до 3000. Давление при этом не должно падать, если бензонасос исправен.

При неисправности лучше никуда не ехать, иначе можно остановиться посреди дороги и придется ждать эвакуатор.

Проверка производительности

Убедиться в том, что бензонасос вышел из строя поможет проверка его производительности. Для этого потребуются:

1. отвёртка с крестообразной битой;
2. отрезок бензостойкого шланга (50–80 см) с хомутом;
3. ключ на 17;
4. пустая пластиковая бутылка объёмом 2 л;
5. отрезок изолированного провода;
6. секундомер.

Проверка производительности осуществляется следующим образом:

• Снимаем заднее сиденье. Приподнимаем ковролин и находим под ним лючок бензобака. Откручиваем два винта (по диагонали).
• Сняв лючок, вы увидите верхнюю часть топливного модуля. Ключом на 17 откручиваем гайку выпускного штуцера. Надеваем на него шланг и фиксируем соединение хомутом. Другой конец шланга опускаем в пустую бутылку.
• Отключаем разъем питания насоса. На плюсовой контакт устройства при помощи отрезка провода подводим питание от соответствующей клеммы аккумулятора. Минусовой замыкаем на массу.
• Начинаем отсчёт времени с момента запуска насоса.

Исправный бензонасос инжекторного ВАЗ 2110/2112 должен перекачивать 1,5 л топлива за одну минуту. Если этот показатель ниже — насос подлежит замене.

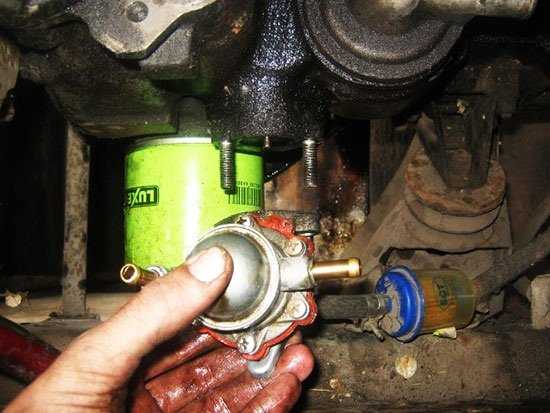

Замена механического

Обнаружив проблемы с топливным насосом, его можно попытаться отремонтировать самостоятельно, или заменить новым. В первом случае лучше купить ремонтный комплект. Он включает все элементы устройства, которые могут выйти из строя: клапана, прокладки, диафрагмы и толкатель.

Если же вы решили заменить насос в сборе, это ещё проще.

После демонтажа неисправного устройства вам необходимо:

• Установить новые прокладки и толкатель.
• Установить насос на место, закрепить его гайками.
• Подсоединить шланги бензопровода, зафиксировать их хомутами.
• Несколько раз нажать на рычаг ручной подкачки, чтобы насос заполнился топливом.
• Завести двигатель и проверить его работу.

Новый бензонасос устанавливается на новые прокладки

Снятие перекачивающего узла

Перед производством работ необходимо откинуть клемму от аккумулятора. Это предотвратит поломку электрического оборудования. Кроме того, замена топливного насоса может стать причиной пожара.

Подготовим инструмент и материалы. Для снятия топливного насоса ВАЗ-2110 необходимо следующее:

1. Отвертка.
2. Торцовый ключ на 10.
3. Вороток.
4. Рожковый ключ на 13.
5. Ветошь.

Само устройство находится под подушкой заднего сиденья. Чтобы добраться до места установки топливного насоса 2110, надо демонтировать сиденье. Под обшивкой находим люк. Откручиваем лючок. Отсоединяем разъем электрического привода.

Рожковым ключом откручиваем наконечники топливных трубок. Оттягиваем трубы. Накидным ключом откручиваем 8 гаек по периметру прижимного кольца. Освобождаем фланец.

Под прижимным кольцом топливного насоса 2110 присутствует прокладка. Прокладку снимают. Изношенную резину лучше поменять.

Затем поднимаем топливный насос ВАЗ совместно с поплавком. С корпуса потечет бензин. Чтобы не испачкать салон, подкладывают ветошь. В старом корпусе останется до 1 л бензина. Слейте его в бак.

Сборка производится в обратном порядке. На верхней части крышки указана стрелка. Она должна направляться в сторону багажника. Это правильное положение насоса.

При замене не забудьте снять поплавок и датчик уровня.

Эти запасные части устанавливают на новую конструкцию.

Все операции, включая подготовку, займут меньше часа. После замены проведите испытание. Заведите двигатель. Наконец, следует проверить бензонасос, убедиться в плотности соединений, отсутствии потеков.
