Разборка конструкции

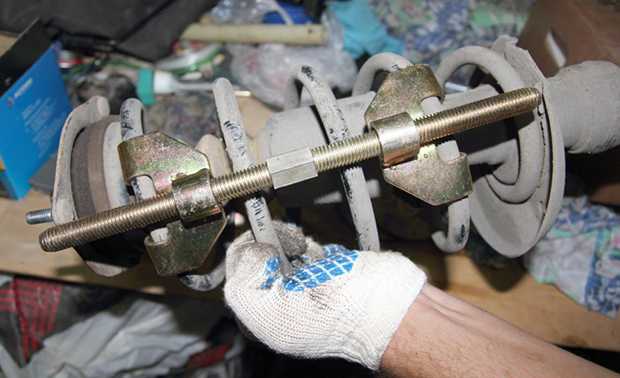

1. Возьмите стяжку для пружин приготовленную ранее и установите на второй виток пружины сверху и снизу как показано на фото. Вторая стяжка устанавливается с другой стороны симметрично первой. Процесс сведения пружины производится следующим образом — затягивайте болты первой стяжки до тех пор, пока не почувствуете, что вторая стала свободно ходить на витках, после чего стягивайте ее до тех пор, пока не снимете нагрузку с предыдущей. То есть, по-очереди с каждой стороны.
2. Возьмите накидной на «22» и шестигранник и открутите крепежную гайку, которой шток стойки крепится к опоре.
3. Снимите ограничитель (отбойник), опорный подшипник, опору, а также ограничитель сжатия.
4. Замените старые шайбы ограничителя отбоя, на те которые шли в комплекте со стойками Асоми
Обратите внимание — нижняя меньше чем верхняя
5. Далее снимите чашку пружины с резиновым демпфером, буфер сжатия, пружину и пыльник.
Теперь необходимо произвести визуальный осмотр демонтированной стойки.
Первый тест на покачивание штока до верхней точки — продемонстрировал причину неисправности. Сопротивление в верхней части рабочей зоны стремительно исчезло после чего поршень ударился о верхнюю часть цилиндра. Как вы понимаете это и был источник глухих стуков.
Похожие материалы
После самостоятельной диагностики своей Лада Приора, найти причину стуков не всегда удается, подвеска в норме, а шум все равно есть. Немного покопавшись в сети я наткнулся на несколько похожих тем, в которых люди обсуждали мою проблему, именно там я и узнал, что всему виной передние стойки и что теперь мне предстоит серьезная работенка под названием: замена передних стоек своими руками. После того как я съездил на СТО мой вердикт подтвердился, можно было прямо там все исправить, но я решил сделать все самостоятельно. Более детально про стук в передней подвеске написано здесь.
Замена передних стоек не самая сложная процедура из всех которые мне доводилось производить, однако усложнена тем, что требует наличия спец-инструмента в виде специальных стяжек для пружин и специального съемника для рулевых наконечников.
Кроме того, для работы вам потребуется следующий набор ключей:
Перед началом замены стоек своими руками рекомендую обработать все соединения, гайки и крепления, которые подлежат разборке — жидкостью WD40, это можно сделать накануне или с вечера.
Замена
Чтобы самостоятельно заменить задние стойки, обращаться на СТО не обязательно. Этот процесс вполне выполним в домашних условиях, и не займет более часа.
Из инструментов и средств понадобятся:
- домкрат;
- «башмак» или обычный кирпич для блокировки одного из колес;
- гаечные ключи на «6», на «19», на «22»;
- жидкость для удаления ржавчины типа WD-40;
- небольшая монтировка.
Порядок выполнения работ:
- Установите машину на ровной площадке.
- Одно из передних колес зафиксируйте при помощи «башмака» или кирпича.
- Откройте крышку багажного отделения, отодвиньте обшивку на одном из задних «стаканов» в месте верхнего крепления стойки.
- Ключом на «22» открутите гайку крепления стойки, удерживая шток амортизатора ключом на «6».
- Используя домкрат, поднимите кузов автомобиля со стороны колеса, где планируется замена стойки.
- Забравшись под машину, открутите ключом на «19» гайку крепления нижней части стойки к кронштейну задней балки.
- Если гайка не поддается (закисла), обработайте резьбу вокруг нее жидкостью WD-40, дайте ей проникнуть внутрь соединения минут 20, после чего повторите попытку.
- Когда гайка будет откручена, выньте болт и выведите нижнюю часть амортизатора из кронштейна. Для упрощения этого процесса можно использовать небольшую монтировку.
- Извлеките амортизатор.
- Перейдите к багажнику, и извлеките опорную шайбу и подушку стойки из места крепления верхней части амортизатора.
- Снимите с амортизатора нижнюю пружину, подушку, втулку, пыльник и буфер сжатия. Если пыльник, буфер, подушки амортизатора имеют следы повреждений, их также необходимо заменить.
- Внимательно осмотрите пружину амортизатора. На ней не должно быть никаких трещин, сколов, других следов разрушения. Если же они присутствуют, пружина подлежит замене.
- Произведите сборку новой стойки в обратном порядке.
- Установите новую стойку, сначала просунув ее шток в верхнее крепление, а потом закрепив нижнюю часть в кронштейне при помощи болта.
- Окончательно затягивать все соединения рекомендуется после того, как кузов автомобиля будет опущен, т.е. после того, как уберете домкрат.
- По завершении работ несколько раз качните кузов автомобиля с той стороны, где была установлена стойка.
- Через 100-150 км пробега подтяните гайки крепления амортизатора.
Сборка нового амортизатора
2. Оденьте пыльник и буфер сжатия новую переднюю стойку.
4. Установите малую шайбу из нового комплекта Асоми, большую шайбу и опору с установленным подшипником.
5. Наживите крепежную гайку штока.
7. Снимите стяжки пружин.
8. Опору поверните таким образом, чтобы указатель, который на ней находится, смотрел вперед и чуть-чуть вовнутрь кузова автомобиля.
9. После этого установите стойку в сборе на место ее дальнейшей службы.
11. Палец рулевого наконечника установите в тягу на стойке и закрутите гайку.
13. Заправьте тормозные шланги в кронштейн-держатель на стойке.
Готово, теперь можно сказать, что передняя стойка заменена. Установите колесо и опустите домкрат. Когда машина будет стоять на колесах пройдитесь по всем креплениям и произведите подтяжку. Не лишним будет покачать кузов со стороны на которой менялась стойка для дополнительной прокачки.
После того как замена передних стоек ,обязательно сделайте развал-схождение, по дороге на СТО не спешите — колеса не отрегулированы и авто будет немного «водить» по дороге, поэтому будьте бдительны и аккуратны.
После нескольких недель эксплуатации новых стоек могу отметить следующее:
Короче говоря, я очень доволен, впечатления только позитивные, знал бы что будет такой результат поменял бы передние стойки еще до того, как они вышли из строя, сразу после покупки. ?
Источники
- http://mylada.net/remont/zamena-zadnix-stoek-na-priore.html
- http://enginestart.info/priora_front_shock_absorber_replace/
- http://www.autoposobie.ru/zamena-perednih-stoek-lada-priora-svoimi-rukami/
Артикул и примерная цена на передние оригинальные стойки амортизатора
На автомобиле Лада Приора на передней оси применяются слева и справа отличающиеся друг от друга стойки. Узлы обладают схожей конструкцией, но ориентированы на установку лишь с одной стороны и являются невзаимозаменяемыми.
Левая передняя родная стойка амортизатора имеет артикул 21702905003. Узел, предназначенный для монтажа справа, идет с каталожным номером 21702905002.
Цена на новые изделия не зависит от стороны монтажа. В среднем правая и левая стойки амортизатора имеют стоимость 3000-4000 рублей. Узел можно приобрести и на авторазборке. За бывшую в употреблении запчасть придется заплатить от 850 рублей.
Задние амортизаторы на Приору
На задние колеса Lada Priora завода также идут неразборные амортизаторы. По своим характеристикам они схожи с передними. Как отмечается многими водителями, эти амортизаторы очень мягкие, и на высоких скоростях плохо держат дорогу.
| Артикул | Диаметр штока, мм | Диаметр корпуса, мм |
|---|---|---|
| 21702915004 | 11 | 46 |
Аналоги передних амортизаторов Приоры
Заменители для амортизаторов задних колес Приоры чуть менее популярны, чем на передние. Часто, многие водители на передние колеса устанавливают аналоги, а на задних оставляют оригинальные запчасти. Но тем не менее наиболее покупаемые аналоги задних амортизаторов представлены ниже.
| Производитель | Артикул | Цена, руб. |
|---|---|---|
| SS20 | SS20144 | 5200 (комплект, 2 шт.) |
| Fenox | A12288C3 | 1200 |
| Kraft | KT 073542 | 1200 |
SS20144
Fenox A12288C3
Kraft KT 073542
Какие стойки амортизаторов для Приоры лучше? Для умеренной езды, и за невысокую цену лучше взять оригинальные СААЗ. Также, особого внимания заслуживают амортизаторы от российской компании SS20. Они производят качественный и технологичный товар за относительно невысокую цену. Ассортимент представлен несколькими линейками амортизаторов (различаются по уровню жесткости). Но, наиболее популярной для ВАЗ 2170 является серия “Комфорт”. Они немного жестче заводских, что особенно чувствуется на скорости до 50 км/ч. Зато после этой отметки они прекрасно раскрывают весь свой потенциал на неровной дороге. При въезде в яму звука практически не слышно, и большая часть колебательной энергии поглощается.
Также, определенный интерес составляют стойки амортизаторов от японской Каяба (KYB), большим плюсом которых является универсальность. Они прекрасно себя показывают как по ровных шоссе, так и по бездорожью. Компанией разработаны газо-маслянные амортизаторы под маркировкой Exel-G, специально для Приор. Но, по причине новизны данных запчастей, в продаже они сейчас встречаются довольно редко.
Замена задних стоек на Приоре своими руками
Итак, первым делом, когда автомобиль еще находится на колесах — извлекаем со стороны салона пластиковые заглушки из стаканов стоек. Именно под ними и находятся крепления амортизаторов.

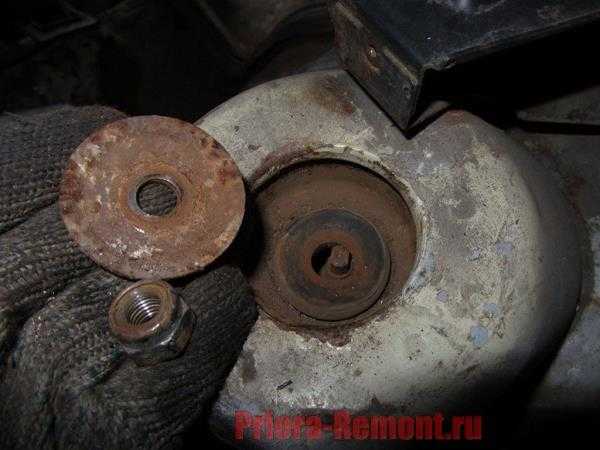

Если есть специальный ключ, то с его помощью необходимо открутить гайку крепления стойки сверху, удерживая шток от проворачивания. Если же приспособления нет, то удерживаем шток подручными средствами.
После того, как гайка свободна крутится, можно переместиться к нижнему креплению амортизатора. Для этого снимаем заднее колесо, и наносим проникающую смазку на резьбовые соединения. Ждем несколько минут и откручиваем гайку крепления стойки снизу.
Выбиваем болт, если он закис, используя для этого молоток и пробой. Когда с этим справились, необходимо до конца открутить верхнюю гайку крепления.
Теперь необходимо поддеть амортизатор и демонтировать его из посадочного места в задней балке при помощи монтировки.
Теперь можно извлекать весь амортизатор в сборе, а также пружину задней подвески Приоры.
При необходимости производим замену стоек на новые, а также пружин, если они уже изношены. Пружина снимается без каких-либо проблем, после чего снимаем пыльник и собираем все в обратной последовательности уже с новыми деталями.
