Замена амортизаторов lada 2113 (ваз 2113) своими руками

Как заменить передние стойки на ВАЗ 2113-ВАЗ 2115?

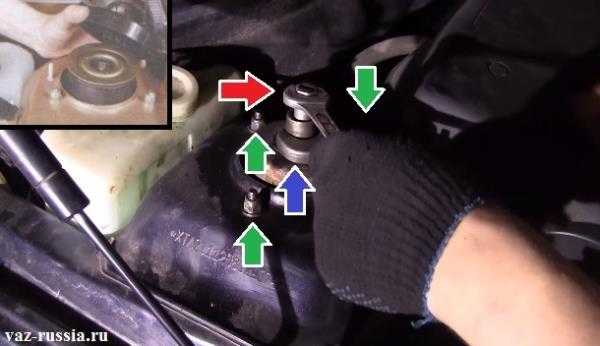

Снятие: 1) Сперва откройте капот и снимите с верхней части стойки защитный колпак (см. маленькое фото), а когда он снят будет, берите спец. съёмник и при помощи него ослабьте гайку крепления штока, ослабляется и отворачивается она следующим образом, одним ключом (Указан красной стрелкой) держится сам шток от проворачивания за счёт спец. съёмника, а другим ключом, отворачивается гайка штока (Другой ключ указан синей стрелкой), опять же при помощи спец. съёмника, обычными накидными ключами, туда Вы вряд ли подлезете, поэтому не пожалейте 100 руб. на съёмник и приобретите его и кстати, мы на фото сразу тремя зелёными стрелками гайки указали, которые стойку сверху крепят, в самом конце их выкрутить полностью придётся, мы об этом Вас предупредим по позже (По мере прочтения статьи найдёте наше предупреждение), поэтому это тоже учитывайте и запомните данные три гайки.

2) Далее снимайте колесо с той стороны на которой Вы стойку менять будете (Как снять колесо, читайте в статье: «Замена колес на переднем приводе») и когда она снято будет, разыщите наконечник рулевой тяги, который в отверстие в телескопической стойки вставляется (Указан красной стрелкой), он закрепляется при помощи гайки (Её местонахождение тоже указано красной стрелкой или просто на маленькое фото присмотритесь), её отвернуть будет нужно (Если у Вас есть съёмник для шаровых опор, тогда гайку отворачивайте полностью и выпрессовывайте палец наконечника при помощи съёмника, более подробно в ролике в самом конце смотрите), но перед тем как отвернуть, пассатижами выньте шплинт который специально нужен для того, чтобы гайка не отвернулась во время езды на автомобиле (Его обязательно поставьте, а то гайка выкрутиться, палец сам выпрессуется от кочек и автомобиль потеряет управление) и можете после чего выпрессовывать палец, но если же съёмника нет никакого, тогда сделайте всё тоже самое, просто гайку не до конца отворачивайте (см. маленькое фото) и когда операция будет проделана, ударами молотка и при помощи лома, выньте палец наконечника рулевой тяги из отверстия в передней стойки автомобиля (Опять же, см. маленькое фото).

3) Теперь в нижней части где стойка к поворотному кулаку прикручена двумя болтами (Указаны красными стрелками), открутите гайки этих болтов (Когда откручивать будете, болты держите ключом чтобы они не проворачивались) и при помощи отвёртки или чего то длинного, выбейте болты из отверстий, но перед тем как их крутить, обязательно при помощи маркера или чего то наподобие него, нанесите метку на верхнем болте который с эксцентриком идёт относительно скобы передней стойки и когда обратно данный болт закручивать будете, закрутите его точно так же относительно сделанной метки и кстати, тормозной шланг который синей стрелкой указан выведите из кронштейна к которому он подсоединяется (Кронштейн на самой телескопической стойки расположен), но не порвите его, делайте всё предельно аккуратно.

4) И в завершение те самые три гайки о которых мы ранее говорили открутите и тем самым выньте стойку из арки, при установке старой стойки, помните про верхний болт с эксцентриком и про метки.

Установка: Установка производится в обратном порядке снятию, рекомендуем настоятельно после установки новой телескопической стойки, на развал съездить, чтобы его Вам настроили как это нужно.

Дополнительный видео-ролик: Посмотрите ролик ниже, в котором показывается целиком весь процесс замены передних стоек на наших, русских автомобилях (Мы так говорим, потому что по большей степени на всех русских автомобилях, передние стойки заменяются абсолютно идентично).

Замена передних и задних стоек ВАЗ 2113, 2114 и 2115Своевременная замена как передних, так и задних стоек автомобиля обеспечивает сразу несколько преимуществ: улучшается качество гашения ударов при наезде на неровности дорожного полотна; увеличивается уровень устойчивости на дороге; увеличивается общий уровень безопасности во время езды. Менять эти детали необходимо в соответствии с требованиями производителя

Важно также время от времени следить за их состоянием, чтобы вносить коррективы, когда это необходимо.

Процесс замены амортизаторов ВАЗ 2113, 2114, 2115 своими руками

Как заменить передние (с видео)

Для начала рассмотрим пошаговую инструкцию замены передних стоек на ВАЗ 2114 и 2115.

Открыв капот, выньте защитный колпак, расположенный вверху стойки.
Уменьшите натяжение гайки фиксации штока. Для этого возьмите два ключа, одним из которых предотвращайте прокручивание детали, а другим откручивайте гайку штока.
Снимите колесо со стороны, нуждающейся в замене амортизационной стойки.
Снимите шплинт с гайки телескопической стойки.
Снимите наконечник рулевой тяги.
Снимите палец.
Открутите два болта, фиксирующие поворотный кулак к стойке.
Открутите три гайки, прикрепляющие стойку к стакану.
После выполнения последнего пункта можно полностью снять переднюю стойку. Сборка осуществляется в обратном демонтажу порядке.

Обратите внимание: после замены телескопической стойки настоятельно рекомендуется отправиться в сервисный центр, чтобы правильно настроить углы развала-схождения.

Как снять и поменять задние + видео

Теперь перейдём к замене заднего амортизатора.

Перед тем как начать проведение работ, когда автомобиль всё ещё не поддомкратили, надо найти в верхней части стакана стойки специальную заглушку из пластика и снять её. Под ней находится гайка, фиксирующая шток. Для выполнения работы требуется специализированный ключ, способный зафиксировать шток в одинаковом положении, но при этом раскручивающий гайку.
Поддомкратьте транспортное средство и снимите колесо. Это требуется для того, чтобы получить свободный доступ к нижнему фиксатору стойки. Процесс выполняется на всех рассматриваемых авто — ВАЗ 2113, 2114 и 2115.

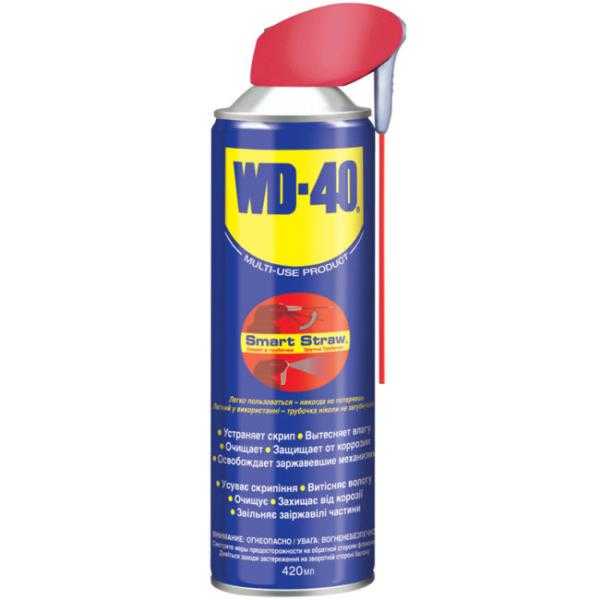

Смажьте болт снизу, фиксирующий заднюю стойку, специальной смазкой. Для этого можно воспользоваться спреем WD-40. Рожковым ключом надо фиксировать гайку, а другим ключом аналогичного размера необходимо раскручивать болт.
Сняв болт из проушины, можно медленно демонтировать задний амортизатор со своего установочного места. Выполняя эту задачу, надо поддеть низ амортизатора. Для этого используется обычная отвёртка.
Отведите корпус стойки, после чего снимите амортизатор, придерживая его.
Со старого амортизатора демонтируйте следующие детали: прорезиненная втулка, чашка, отбойник, кожух, стойка. Эти детали надо будет потом поставить снова, но в обратной последовательности. Иногда умельцы заменяют и патроны амортизатора.

Подбор стоек для авто

Если же их использовать при передвижении на небольшой скорости, то во время наездов на ухабы, впадины и ямы сидящие внутри отчетливо будут это чувствовать. Что касается деталей комбинированного типа, то их конструкция имеет большую жесткость, чем у масляных стоек, но при этом держится до определенного скоростного режима. На каждое колесо должна быть установлена идентичная стойка.

SS 20. Достаточно хороший масляный вариант для замены, но только требует он и наличия дополнительной опоры, которая должна быть только этой фирмы.

Выбрав стойки, следует подумать и о том, как их поменять. Нынче услуги в автомастерских достаточно дороги. Поэтому можно половину работ, связанных с ремонтом и обслуживанием автомобиля, выполнять собственноручно, включая и замену стоек.

Как поменять передние стойки ВАЗ 2114, ВАЗ 2115

Существует два варианта демонтажа амортизационной стойки: один позволяет избежать последующей регулировки углов установки управляемых колёс, второй – быстрее выполнить работу с более компактными узлами, но после него необходима регулировка углов установки управляемых колёс. Разница в том, что в первом варианте стойку снимаем в сборе с поворотным кулаком, не ослабляя гайки нижнего и верхнего (регулировочного) болтов крепления стойки к поворотному кулаку. При этом объём работ больше: дополнительно отсоединяем тормозной суппорт и шаровую опору.

Во втором варианте, обратите внимание! Сразу после замены стоек транспортное средство нуждается в обязательной регулировке развал-схождения.

Действуем по первому варианту, отсоединяем рулевую тягу, снимаем направляющую тормозных колодок с суппортом и тормозной диск, вынимаем наружный ШРУС из ступицы.

Передние амортизаторы для ВАЗ 2113, 2114 и 2115

Передние амортизаторы здесь разделяются на правый/левый и имеют различные артикулы. Но размеры у них одинаковые. Как отмечают водители, данные амортизаторы в меру жесткие и нормально держат дорогу. Если их использовать не слишком интенсивно по неровностям, то прослужат стойки довольно долго.

Нередко водители Самары 2 ставят на передние колеса стойки амортизатора от десяток (ВАЗ 2110). Эта машина тяжелее, и амортизаторы немного жестче. Поэтому при их установке незначительно поднимается передок, и сама подвеска становится немного жестче. Ниже в таблице представлены размеры актуальных оригинальных амортизаторов.

Размеры передних оригинальных амортизаторов на ВАЗ 2115, 2114, 2113
Артикул	Диаметр штока, мм	Диаметр корпуса, мм	Высота корпуса (без учета штока), мм	Ход штока, мм
21700290500300 — левый; 21700290500200 — правый	22	52	361	171

Также эти стойки амортизаторов устанавливаются и на Приоры всех модификаций. Ранее на передние колеса ВАЗов 2115, 2114 и 2113 устанавливались немного другие артикулы: 21080290500200 — правый, 21080290500300 — левый. Сейчас запчасти под данными номерами не продаются.

Аналоги передних амортизаторов на ВАЗ 2115, 2114, 2113

Достаточно популярными являются многочисленные аналоги. Владельцы авто ищут заменители, чтобы сделать переднюю подвеску немного жестче и увеличить клиренс. Кроме того, цена на оригинальные запчасти явно завышена. Далее представлены самые популярные аналоги амортизаторов ВАЗ 2115, 2114, 2113.

Производитель	Артикул	Цена, руб.
Hola	S503 – левый; S504 — правый	2000
Trialli	AH 01159 – левый; AH 01360 — правый	1900
Pilenga	SH-P 2771–O – левый; SH-P 2770-O — правый	1700

Trialli AH 01159

Pilenga SH-P 2771–O

Верхняя опора стойки ВАЗ 2115 — замена своими руками

Данная статья о передней подвеске, точнее о том, как заменить верхние опоры передних стоек ВАЗ 2115 своими руками. В автомагазине я выбрал Асоми , так как они являются оптимальным вариантом.

1. Снимите стойку со ступицей.

2. Первым делом необходимо выбить рулевой наконечник.

3. Далее, используя щетку по металлу, произведите очистку крепежных болтов стойки от грязи. В случае необходимости используйте WD-40 или жидкий ключ.

Открутите гайки.
Прежде чем приступить к выбиванию развалочного болта, рекомендую сделать засечки при помощи зубила. Я сделал пометки, для того чтобы после того как верхняя опора стойки будет заменена можно было более или менее точно выставить развал колес. Далее, что касается процесса выбивания крепежных болтов стойки. Про запас у меня было целых 2 развалочных болта и два обычных, купил я их потому что знаю, что такое прикипевшие болты, которые удалить иначе как ударами по резьбе не удается.
Когда стойка отсоединена от ступицы полностью, удерживает ее только три болта опоры.
Открутите болты, придерживая стойку снизу, затем ее можно смело вынуть.

8. Используя стяжки, стяните пружину.

9. При помощи спец-ключа, который есть почтив в каждом автокиоске, открутите гайку крепления опоры к штоку стойки, затем снимите ее.

10. Теперь ваша новая верхняя опора стойки готова к установке. Произведите затяжку и соберите все в обратном порядке.

На этом замена верхней опоры передней стойки ВАЗ 2115 может считаться законченной. Кстати, замена стоек и пружин происходит по аналогичному принципу.

Как заменить стойки?

Стойки амортизаторов являются одними из наиболее важных запчастей автомобиля ВАЗ-2114, 2115, 2113. Ведь они обеспечивают безопасность машины во время его движения. Хотя многие автолюбители отечественных машин придерживаются мнение, что главное – это пружины, а стойки амортизатора вовсе не нужны. Такая точка зрения совсем не правильная.

Основные функции стойки амортизаторов ВАЗ-2114, 2115, 2113:

— эффективно уменьшают колебания кузова машины любой силы, возникающего во время поездки;

— делают поездку в автомобиле для пассажиров и водителя комфортабельной;

— позволяют автомобилю передвигаться по любой территории;

— делают стойким сцепление с дорожным покрытием;

— обеспечивают длительный ресурс эксплуатации.

Как правильно снять стойки?

1. Сначала нужно снять защитный колпак с верхнего крепления стоек.

2. Затем ослабляем гайки. Если боимся повредить покрытие, то под ключ можно подложить медную полоску. Домкратом поднимаем переднюю часть автомобиля и устанавливаем ее на опору. После чего снимаем колесо машины.

3. Снимаем шплинты гаек крепления шарового шарнира

4. Откручиваем их и выпресовываем палец шарнира их рычага.

5. Снимаем резиновые уплотнители и тормозной шланг.

6. Помечаем себе местоположение эксцентрика относительно скобы.

7. Откручиваем гайки. После чего вынимаем болты крепления.

8. Выводим из скобы проушину поворотного кулака.

9. Откручиваем еще гайки верхнего крепления стоек.

10. Вынимаем стойку, потягивая ее вниз.

Как установить стойки амортизатора ?

Установка стойки амортизатора ВАЗ-2114, 2115, 2113 проходит также, но только в обратной последовательности.

Самостоятельно ее сделать можно, но при этом нужно придерживаются следующих правил:

— все детали перед установкой промываются керосином;

— детали тщательно нужно проверить на дефекты: задирины, вмятины, трещины;

— необходимо наличие специального ключа для откручивания гайки верхнего крепления амортизаторов;

— затягивать или ослаблять болты крепления можно только на автомобиле, который стоит на земле.

Если вы решили купить амортизатор, то предварительно хорошо проверьте его качество

Особое внимание уделите месту расположения болтов крепления. Осмотрите хорошо стойки

Для этого снимите верхний колпак и осмотрите, нет ли на нем каких-либо следов. Если сборка амортизатора заводская, то их просто не должно быть.

Несколько полезных советов

Специалисты отмечают, что окончательное закручивание гаек должно происходить уже без участия домкрата. Чтобы осуществить проверку новых стоек, можно сделать развал-схождение. Такая процедура помогает увеличить срок эксплуатации стоек, к тому же передвижения на авто станут более комфортными.

Как часто стоит менять задние стойки? Увы, тут однозначного ответа нет. Все зависит от условий эксплуатации автомобиля, а также от добросовестности производителя опор.

Одни водители любят погонять по автобанам, другие бережно объезжают все ямы и выбоины. Но ни в том, ни в другом случае стойки долго не продержатся, если они подобраны неправильно. Одно можно утверждать точно: как только обнаруживаются стуки, какие-либо деформации или течь, сразу же необходимо менять стойки, а не тянуть до последнего, иначе это приведет к крайне печальным последствиям.

Источники

http://vaz-russia.ru/remont-vaz-2113/zamena-perednih-stoek-na-vaz-2113-vaz-2114-vaz-2115.html
http://autozam.ru/remont-i-obsluzhivanie/kak-menyayutsya-perednie-i-zadnie-stoyki-na-vaz-2113-2114-i-2115.html
http://expertvaz.ru/2114/zamena-zadnih-stoek.html

Признаки неисправности стоек ВАЗ 2114/2115

О необходимости замены стоек на ВАЗ 2114/2115 свидетельствуют такие признаки:

При выходе из строя стойки первым делом начинает течь амортизатор.
Появляется биение рулевого колеса.
Повышается вибрация транспортного средства во время движения по некачественному дорожному покрытию.
Автомобиль начинает водить по сторонам.
Траектория заноса по извилистой дороге становится большей.
Величина тормозного пути автомобиля меняется в большую сторону.
Подвеска периодически издает посторонние звуки и скрипы.

Пружина, которая стоит на телескопической стойке, не должна иметь трещин. Если такое было замечено, то стойку нужно снять и заменить пружину.
При замене одной стойки на авто лучше заменить и другую. Со временем они равномерно изнашиваются, и разная жёсткость стоек (правая часть мягкая, а левая наоборот жёсткая) не отрабатывают удары одинаково, что способствует скорейшему выходу из строя.

Когда надо менять амортизаторы и стойки

Первой причиной замены является течь. Её появление сопровождается возникновением различного рода стуков в передней и/или задней подвеске. Самостоятельно проверить это достаточно просто. Во-первых, нужно внимательно следить за работой амортизационной системы. Во-вторых, нужно подойти сбоку к переднему колесу авто, положить руки на капот или крыло, а затем качнуть его 2–3 раза. Когда амортизатор сожмётся в низшую точку, надо резко убрать руки. Скорее всего, со стойкой всё в порядке, если машина легко качнётся 1 раз, а потом перестанет.

Надавливаем на корпус. Никаких колебаний быть не должно

Замену амортизатора/стойки надо обязательно провести в том случае, если на поверхности детали появились трещины. Кроме того, лучше приобрести новые детали, если видно, что автомобиль имеет различную жёсткость с правой и левой стороны. Подвеска должна отрабатывать одинаково хорошо со всех сторон и не стучать. Дефекты проявляются и в виде тряски при езде.

Меняем стойки самостоятельно

Должного результата это не принесет, к тому же «подлатанная» стойка может в самый ответственный момент отказать, а это уже угроза жизни. Поэтому лучше сразу выкинуть испорченные детали, заменив их новыми элементами. Весь процесс осуществляется при помощи таких инструментов:

Сразу хотелось бы обратить внимание, что качество конечного результата будет зависеть от того, насколько грамотен ремонтник. То есть необходимы знания не только о строении автомобиля, но и о том, как обращаться с каждым из вышеперечисленных инструментов

Если есть хоть малейшие сомнения, то лучше отдать дело в руки профессионалов. Замена задних стоек проводится следующим образом.

После этого необходимо вывернуть части поворотного кулака и вытащить стойку по направлению арки. Замена передних стоек осуществляется несколько иначе. Ее следует проводить, поставив машину над смотровой ямой.

Как поменять задние стойки на ВАЗ 2114/2115

Для задних колес используются стойки телескопического типа, на которых за чашей расположен шток и место под пружину. Нижняя проушина амортизатора крепится болтом к кронштейну рычага подвески, а его шток закреплен на верхней опоре пружины подвески через две резиновые подушки (одна – снизу опоры, другая – сверху) и опорную шайбу (под гайкой). В ступице установлен двухрядный радиально-упорный шариковый подшипник, аналогичный подшипнику ступицы переднего колеса, но меньшего размера.

В процессе эксплуатации подшипник не требует регулировки и пополнения смазки. Не допускается устранять возникший люфт подтяжкой гайки. В таком случае подшипник следует заменить.

Чтобы заменить задние стойки на ВАЗ 2114/2115 для этого:

Вывешиваем задние колеса, снимаем спинку заднего сиденья и отводим обивку арки заднего колеса.
Накидным ключом «на 17» отворачиваем гайку, удерживая шток амортизатора ключом «на 6».
Снимаем гайку, пружинную и опорную шайбы, верхнюю подушку.
Двумя ключами «на 19» отворачиваем гайку болта крепления амортизатора к балке.
Вытаскиваем болт и вынимаем амортизатор вместе с пружиной.
Извлекаем прокладку пружины, проверяем на наличие деформаций и повреждений.
Для удобства сборки прокладку прикрепляем к пружине проволокой или изолентой. Это облегчит ее установку в кузов.
Амортизатор устанавливаем так, чтобы возвышающаяся часть чашки пружины была направлена к колесу.
Закрепляем нижний конец амортизатора, но гайку не затягиваем.
Вводим конец штока амортизатора в отверстие кузова и плавно опускаем авто.
Закрепляем шток.
Затем затягиваем болт нижнего крепления амортизатора .

Для работы нам понадобятся:

накидные ключи размером 17,19, 22;
торцевая головка размером 13, 17, 19;
рожковый ключ на 9;
молоток;
плоскогубцы;
монтировка;
стяжка для пружин;
домкрат;
трещоточные рукоятки и воротки;
новый масляный амортизатор KYB 665059 или его аналоги ВАЗ 21082905002, 21082905003, SACHS 100831.

Цена амортизатора KYB 665059 составила 1200 р. Актуальность цены по Москве и области на весну 2017.

Снимаем резиновую заглушку верхней опоры и специальным ключом, позволяющим удерживать шток при отворачивании гайки, ослабляем соединение.

Одним ключом держим сам шток от проворачивания за счёт спецсъёмника, а другим ключом, отворачиваем гайка штока.

Ключом на 13 откручиваем 4 гайки крепления верхней опоры к кузову.

Ключом «на 30» срываем ступичную гайку.

Поддомкрачиваем автомобиль.

Затем откручиваем и снимаем колесо.

Ключом «на 17» откручиваем два болта шаровой опоры.

Ключом «на 17» откручиваем два болта крепления тормозного суппорта. Снимаем тормозной суппорт в сборе.

Ключом «на 19» откручиваем гайку рулевого наконечника. Вставляем лом…

… и, ударяя молотком по поворотному рычагу…

… выбиваем рулевой наконечник.

Снимаем амортизационную стойку вместе с поворотным кулаком.

Устанавливаем две стяжки пружин диаметрально противоположно друг другу так, чтобы они зацепляли пять витков пружины, равномерно вращая винты, сжимаем пружину.

После того как пружина перестанет давить на опорные чашки, отворачиваем специальным ключом гайку штока и снимаем с телескопической стойки верхнюю опору, верхнюю опорную чашку, пружину со стяжками, буфер хода сжатия и защитный чехол.

Ключом «на 55» отворачиваем гайку корпуса стойки. Гайки корпуса стойки часто продаются в комплекте с картриджем, поэтому сорвать штатную гайку можно и зубилом.

Снимаем ее и вынимаем шток с рабочим цилиндром.

Новый масляный амортизаторный картридж.

Прокачиваем новый масляный амортизаторный картридж.

Устанавливаем в корпус стойки и закручиваем его.

Устанавливаем новую амортизационную пружину.

Собираем стойку в обратной последовательности, работая со сжатой пружиной максимально осторожно
