Замок зажигания ваз 2107 - снятие и установка

alex77477 › Блог › Замена личинки замка зажигания ВАЗ 2107

Предисловие к описанию.У старого замка потерялся второй ключ.Купил новый замок, лежал он в бардачке почти все лето, все некогда.Собрался, снял старый замок, поставил новый, а он не блокирует рулевую колонку.Вот это был облом!И так его вертел-крутил, и этак, ну ни как. Ставлю старый замок – все нормально. Замерил штангелем все пропорции – один в один. Оставил новый, ездил пока без блокировки. А потом решил старый замок рассмотреть поближе.И вот итог этих ковыряний – из нового замка снял личинку и поставил на старый, все работает!Заодно поменял контактную часть замка.Необходимые инструменты:1. Сверло на 2 – 2,5 мм.2. Сверло на 4 мм.3. Шило прочное (желательно каленное), длина жала 3 -4 см.4. Бокорезы для микроэлектроники.5. Острый нож.Порядок выполнения:1. На верхней крышке (хромированной рис.1)отжимаем 3 завальцовки и снимаем крышку.2. Под ней, со стороны запорного стержня, есть стопорный штифт.3. Аккуратно, рядом со штифтом, сверлим углубление глубиной 2 мм сверлом 4 мм.4. После этого, сверлом на 2 – 2,5 мм, в этом углублении, сверлим тонкую стенку в сторону штифта.5. Дойдя до штифта, прекращаем сверление.6. Шилом упираемся в штифт и приподнимаем его над корпусом замка.7. Бокорезами поддеваем штифт и вытаскиваем его из корпуса.8. Острым ножом, со стороны вынутого штифта, поддеваем личинку и вытаскиваем её.Вот собственно и вся работа.

Ремонт замка зажигания ВАЗ 2107

Снять замок зажигания ВАЗ 2107 довольно просто. Для этого потребуется лишь:

крестообразная отвёртка;
шило.

Порядок демонтажа замка зажигания

Для снятия замка зажигания нужно выполнить ряд действий в следующем порядке:

Отсоединить минусовую клемму от аккумуляторной батареи.
Открутить винты крепления нижнего кожуха рулевой колонки и снять его. Для снятия замка нужно открутить винты крепления нижнего защитного кожуха рулевой колонки
Открутить два винта крепления замка к кронштейну.
Вставить в замок ключ, установить его в положение «0» и лёгким покачиванием руля разблокировать рулевой вал. Для демонтажа замка зажигания необходимо разблокировать рулевое колесо и нажать шилом на фиксатор замка
Вынуть замок из посадочного места, надавив шилом через отверстие в кронштейне на фиксатор замка. После открепления замок легко вытаскивается из посадочного места

Видео: замена замка зажигания ВАЗ 2107

Разборка замка зажигания

В случае выхода из строя контактной группы, которая не ремонтируется, а меняется целиком, её можно легко извлечь из корпуса замка. Порядок действий при этом следующий:

Отвёрткой или шилом подцепить стопорное кольцо и вынуть контактный механизм. Для вытаскивания контактного механизма нужно открепить стопорное кольцо с помощью отвёртки
Снять крышку замка. Для снятия личинки замка нужно высверлить дрелью стопорный штифт у личинки
Для извлечения личинки (секретного механизма) зажать замок в тиски и дрелью со сверлом 3,2 мм высверлить стопорный штифт. После высверливания стопорного штифта секретный механизм замка легко извлекается из корпуса
Извлечь личинку замка из посадочного места. Разборка замка зажигания не представляет большой сложности

Сборка и установка замка зажигания осуществляется в обратной последовательности.

Видео: разборка замка зажигания ВАЗ 2107 и замена контактной группы

Устройство замка зажигания одинаково для всех классических моделей ВАЗ. Однако на автомобили, выпущенные до 1986 года, устанавливались замки с семью контактами, а после 1986 года — с шестью. Для ВАЗ 2107 подойдёт любой замок для классических «Жигулей» с шестью контактными выводами.

Какие еще бывают устройства

Вам представлен выключатель следующего этапа модернизации, он устанавливался на автомобилях с передним приводом Российского производства

Замок зажигания этой конструкции стали устанавливать с левой стороны, как на машинах иностранного производства. В нем предусмотрена система, блокирующая руль. Система электрооборудования получила дополнительное реле. Если вдруг произошла произвольная остановка двигателя, нужно выключить зажигание, затем снова его включить, произвести пуск мотора.

Замок может сломаться в самый неподходящий момент. Качество изготовления отдельных устройств низкое, из-за этого может произойти поломка личинок в нем. В таких случаях меняют прибор новым, а кто-то меняет сердцевину. Замок зажигания этих моделей закрыт пластиковым кожухом, его перед заменой или ремонтом необходимо снять.

Для замены личинок нужно добраться до самого выключателя, удобно выполнить эту операцию при полностью снятом приборе. Понадобиться инструмент:

Тонкие отвертки со шлицевым и крестообразным лезвием;
Острозаточенное небольшое зубило;
Сверло диаметром 2 мм;
Молоток и плоскогубцы.

Важно! Перед началом работ отсоедините «массу» аккумуляторной батареи. Замок к рулевой колонке может крепиться двумя способами, двумя или четырьмя винтами со срезанными головками

Чтобы демонтировать выключатель зажигания винты срывают с места зубилом, а далее выворачивают плоскогубцами, как показано на фото

Замок к рулевой колонке может крепиться двумя способами, двумя или четырьмя винтами со срезанными головками. Чтобы демонтировать выключатель зажигания винты срывают с места зубилом, а далее выворачивают плоскогубцами, как показано на фото.

Крепление замка зажигания к рулевой колонке.

Если таким образом не получилось снять, винты следует аккуратно высверлить. От замка зажигания отходит жгут проводов, он заканчивается разъёмом, его отсоединяют. Теперь появился доступ к стопорному штифту личинки, его нужно достать. В дело идет тонкая отвертка, по ней легонько постукивают, пробуют вытащить. При невозможности извлечения личинки с её помощью, нужно высверлить тонким сверлом. Новую деталь устанавливают в порядке обратном снятию.

К кардинальным мерам по разборке выключателя, замене внутренностей прибегают в крайних случаях, когда все способы «лечения» исчерпаны. Следует попробовать очистить от посторонних частиц канал для ключа. Для такой процедуры идеально подходит пилочка ручного лобзика. С её помощью легко извлекаются твёрдые частицы, попавшие в канал замка зажигания. Полезно промыть полость жидкостью для очистки карбюраторов.

Помните! Смазка, попавшая внутрь замка, активно собирает пыль и грязь, впоследствии затрудняющую работу устройства.

В некоторых случаях проблемы может создать деформация ключа, а если точнее, его изгиб

Причин этому достаточно, падение, неосторожное обращение, открывание бутылок с пивом и другие, иногда совсем неожиданные факторы. Положите лезвие ключа на ровную плоскую поверхность, проверьте их состояние

При обнаружении изгиба, его устраняют. Для этого желательно использовать предметы из мягких сплавов, чтобы ещё больше не деформировать ключ.

Что он собой представляет

Перед вами узел применяемый на машинах ГАЗ, ЗИЛ, Москвич, Волга и других моделях, выпускавшихся в СССР.

Замок зажигания служит для подключения потребителей электрической энергии к бортовой сети авто, включал стартер для прокрутки коленчатого вала и запуска силового агрегата. Конструкция прибора не имела средств защиты от угона машины. При выходе из строя достаточно снять провода с контактных пластин, чтобы продолжать движение, достаточно замкнуть их между собой.

При невозможности провернуть устройство запуска, не надо сильно отчаиваться. Это может произойти из-за деформации самого ключа, заедания личинок. Прежде чем разбирать выключатель, попробуйте произвести реанимацию. Для этой цели хорошо подходит жидкость WD, её следует ввести в полость неисправного замка зажигания. Иногда легонькое простукивание по корпусу восстанавливает работоспособность выключателя. Появление трудностей с проворачиванием ключа может быть вызвано естественным износом ламелей замка. Если имеется второй экземпляр ключа, сравните их и убедитесь в идентичности изделий. При обнаружении заметного износа, закажите дубликат изделия.

Появление первых моделей ВАЗ показало водителям совершенно новую конструкцию прибора. Он имел устройство защиты от угона транспортного средства. После вытаскивания ключа происходила блокировка рулевого колеса, движение продолжать становилось невозможным. В эпоху дефицита топлива на АЗС водители выключали во время движения для экономии бензина зажигание, в результате происходила блокировка рулевого управления, приводящая к аварийным ситуациям.

Фотография показывает представитель выключателей семейства ВАЗ 2101-2107.

Эта модель не является беспроблемным изделием, поломки случаются в таких узлах. Причем проблемы случаются в контактной группе, механизме запирания, происходит заклинивание, россыпь личинки замка. Проблемы контактной группы решаются просто. Снимаются провода, в ручном режиме происходит коммутация цепей потребителей. Продолжать движение можно длительное время, защищённость машины от угона практически становится равной нулю.

Чтобы не заклинило рулевое колесо, следует демонтировать неработающий прибор из посадочного места. Для этой операции потребуется несколько отверток с крестообразным и плоским лезвием. В первую очередь следует снять пластиковый кожух рулевой колонки, отсоединить проводку. Выключатель фиксируется винтами, их также следует вывинтить. Далее тонкой отверткой с плоским лезвием нужно утопить фиксатор, вынуть изделие наружу.

Для замены личинки его нужно разобрать, вам потребуется:

Сверла диаметром 2 и 4мм;
Шило с прочным жалом, длиной 30-40 мм;
Бокорезы небольшого размера, нож.

Порядок замены личинки:

Хромированная крышка завальцована в трех местах, её нужно отогнуть и снять;
Под крышкой находят стопорный штифт, его следует вынуть;
Рядом с ним сверлят отверстие сверлом 4 мм глубиной примерно 2 мм;
В этом углублении меньшим сверлом сверлят отверстие, но под углом до штифта;
Когда сверло дойдет до него, сверление прекращают;
Теперь в дело идет шило, им штифт выталкивают наружу;
Острым кончиком ножа достают неисправную личинку.

Сборку нужно выполнить в обратном порядке.

Инструкция по замене

Итак, как снять замок зажигания на ВАЗ 2107 и поменять его на новый?

Чтобы все сделать правильно, выполните следующие шаги:

В первую очередь не забудьте скинуть клеммы с АКБ!

Обесточьте электроцепь автомобиля, для этого отключите аккумулятор, так вы сможете предотвратить возможное замыкание проводки в процессе работы.
Установите ключ в ЗЗ и проверните его на 90 градусов. В данном положении вал системы автоматически заблокируется и он не будет мешать снятию механизма.
Чтобы произвести демонтаж пластиковой накладки с рулевой колонки, необходимо выкрутить пять винтов фиксации, соединяющих верхнюю и нижнюю части. Обе части накладки необходимо демонтировать, сделайте это аккуратно, чтобы не повредить кожух.
Затем нужно выкрутить еще два болта — с их помощью фиксируется сам ЗЗ. Эти винты находятся с разных сторон от переключателя.
После этих действий необходимо отсоединить кабеля от контактной группы узла. Используйте шило для того, чтобы отодвинуть крепление, для этого инструментом необходимо залезть в плоское отверстие и нажать защелку. На этом же этапе, используя отвертку с плоским наконечником, подденьте узел и демонтируйте его с кронштейна. Когда все винты будут сняты, а крепления отогнуты, механизм можно без проблем демонтировать. В том случае, если вам нужно только произвести замену самой группы, с помощью той же отвертки с плоским наконечником необходимо будет отодвинуть кольцо — и элемент можно без проблем снять. Монтируя новую контактную группу, нужно установить пас на секретную часть, таким образом вы сможете осуществить небольшое зацепление. Затем всю конструкцию необходимо зажать пружинным кольцом.
Чтобы установить новый ЗЗ, в первую очередь вставьте в него ключ и проверните в положение 0. Затем зажмите крепление и произведите одновременную установку выключателя в кронштейн.
После этого нужно произвести подключение проводов замененного ЗЗ в соответствии со схемой, расположенной ниже

Схема очень важно, поскольку если соединение контактов будет нарушено, это может привести к замыканию проводки в сети. Соответственно, в конечном итоге из строя могут выйти электрические приборы и устройства.
В завершение необходимо установить обе части пластиковой накладки и зафиксировать их с помощью винтов.

Замена замка зажигания ВАЗ-2107

Отсоедините от АБ минусовую клемму, в противном случае можно закоротить систему или получить небольшой удар током, что в лучшем случае приведет к сгоранию контактов. Далее начинается непосредственная замена замка зажигания ВАЗ-2107.

После отключения питания демонтируйте пластиковый корпус, прикрывающий рулевую колонку. Для реализации этой операции понадобиться крестообразная отвертка. Защитный элемент крепиться на четырех винтах и одном саморезе. Первые элементы крепежа соединяют между собой две половинки кожуха, саморезкрепит нижнюю часть на рулевой колонке.
Аккуратно снимите нижнюю, а затем верхнюю часть кожуха. Пластик, используемый в облицовке, материал достаточно хрупкий, под значительным механическим воздействием он легко поломается. Сам замок зажигания имеет специальные резиновые колечки, которые выступают в качестве прокладки между замком и корпусом кожуха. Отложите их в сторону, они понадобятся при установке нового замка.

Демонтируйте колодку проводов с выключателя зажигания, это откроет полный доступ к необходимой детали.
Замок зажигание прикреплен к корпусу рулевого вала одним винтом. С помощью отвертки открутите его.Затем вставьте в скважину ключ и поверните его положения выключено, оно обозначено «0».
Чтобы вытащить замок, нужно отжать фиксатор.Для этого используйте тонкую отвертку или другой похожий элемент. Не забудьте отсоединить провода. После этого замок зажигания можно будет вытащить без особых усилий. Установка нового элемент выполняется в противоположной последовательности.

Причины замены замка зажигания

Главной причиной, по которой автовладельцы прибегают к замене замка является поломка этого узла. Его состояние и срок службы полностью зависят от водителя и того, как он эксплуатирует свой автомобиль. Также, причина установки нового механизма может быть вызвана следующими моментами:

Потеря ключа, что повышает риск угона автомобиля. Даже если у вас есть дубликат, рекомендуется заменить весь механизм.
Попытка взлома машины. Как правило, после попытки вскрытия замок имеет плачевное стояние.
Износ контактов замка. Это одна из самых распространенных причин. Выполнить диагностику такой поломки очень просто. С помощью омметра протестируйте контакты, предварительно отключив их. Если на клемме нет сопротивления, это свидетельствует об исправности провода. При наличии сопротивления необходимо срочно заменить замок.

Также довольно часто выходят из строя внутренние механизмы, их неисправность можно заметить при повороте ключа или вхождении его в скважину.

Лада 2107 ДУБЛЁР ❼ › Бортжурнал › Снятие замка зажигания без ключа на ВАЗ 2101-07

Давно собирался описать сию процедуру, дабы помочь людям, которые курочат рулевую колонку в попытках извлечь замок. Как раз на жигуле с момента покупки замок клинил при попытке перевести ключ в положение «стартер». Пришлось даже прилепить кнопку на всякий случай, чтобы была возможность запустить стартером, если замок подклинит.

Приступим. Как снять обшивку с рулевой колонки, отключить аккумулятор и отсоединить провода от замка описывать не буду. Так же не забываем открутить два крепежных винта замка (слева и снизу). Дальше по делу. Имеем пациента без ключа. Руль заблокирован. Видим на замке выступ, который прикрывает блокировку.

Ломаем этот выступ, например, ударом молотка через зубило. Эта процедура, наверное, самая сложная в снятии замка. Соответственно, получаем доступ к блокировке.

Цепляем блокировку отверткой и отводим в сторону (при необходимости немного поворачиваем руль, чтобы блокировка вышла из зацепления с рулевым валом). С другой стороны давим второй отверткой в прорезь.

Выталкиваем замок (может идти туго, поднатужтесь) как и при обычном снятии с ключом.

Вот и всего-то делов, пациент извлечен, рулевая колонка не пострадала (у меня «почти» — промахнулся пару раз молотком).

Ну а дальше ставим новый замок, подключаем, собираем и пользуемся!Спасибо за внимание!

Возможные причины поломки замка зажигания

Перед тем, как мы расскажем о том, как подключить и как снимать ЗЗ (замок зажигания) на «семерке», давайте разберемся в основных неисправностях узла. Само устройство в этих авто состоит из двух частей — механической, то есть той, куда устанавливается ключ, и контактной, к которой осуществляется подключение проводов. Как показывает практика, замена замка осуществляется в случае заклинивания узла либо при попытке угона. Если заклинил замок, завести мотор в любом случае не выйдет, по крайней мере, с помощью ключа. Также менять узел необходимо в случае потери ключей.

Также причиной замены может служить контактная группа — она выходит из строя в результате короткого замыкания или окисления контактов, значительно реже происходят нарушения изоляции. Поэтому для того, чтобы поменять узел своими руками, необходимо понимать его устройство. В целом процедура замены узла не особо сложная, об этом мы расскажем ниже (автор видео — Регион 4253).

Если такое случилось с иномаркой

Когда заблокировался руль на иномарке с «автоматом» посмотрите, чтобы рычаг коробки занимал положение «стоянка», в противном случае разблокировать руль не получится. Также применяют одновременное проворачивание рулевого колеса и ключа в замке зажигания. Если произошло заклинивание личинки, то можно попытаться её заменить.

На снимке виден процесс снятия выключателя Гольф 4.

Выполнить операцию несколько сложнее, чем на классике автозавода из г. Тольятти. Если заклинил руль на иномарке, придётся снимать руль

Это делать нужно с осторожностью, особенно на моделях, где имеется подушка безопасности. Перед началом работы обязательно отключите аккумуляторную батарею и сделайте все возможное для предотвращения самопроизвольного подключения

Это убережёт от возможного срабатывания подушки безопасности.

После удачного снятия подушки, колёса автомобиля следует установить в положение прямолинейного движения, это позволит в дальнейшем правильно установить руль. Чтобы правильно выполнить снятие, лучше всего обратиться к инструкции по эксплуатации автомобиля, в случае её отсутствия, поможет Интернет. В некоторых случаях придётся использовать съёмник для демонтажа рулевого колеса.

Вам придётся снять блок с подрулевыми переключателями, иначе к замку не добраться. Некоторые модели иномарок удерживают замки на шлицах рулевой колонки, снять замок в таком случае без специального съёмника проблематично. После его демонтажа, приступают к замене повреждённых личинок. Их замена также может произойти легко, а иногда требуется применение определённого инструмента и усилий.

Сделать это можно разными способами, надавить тонкой отверткой или шилом фиксатор, который удерживает в корпусе личинку. Для других моделей может потребоваться вмешательство по механической разблокировке механизма. Применяют дрель и набор сверл. В любом случае за консультацией обратитесь в инструкцию по эксплуатации автомобиля. Такие работы начинают проводить в том случае, когда имеется новая личинка для замка зажигания.

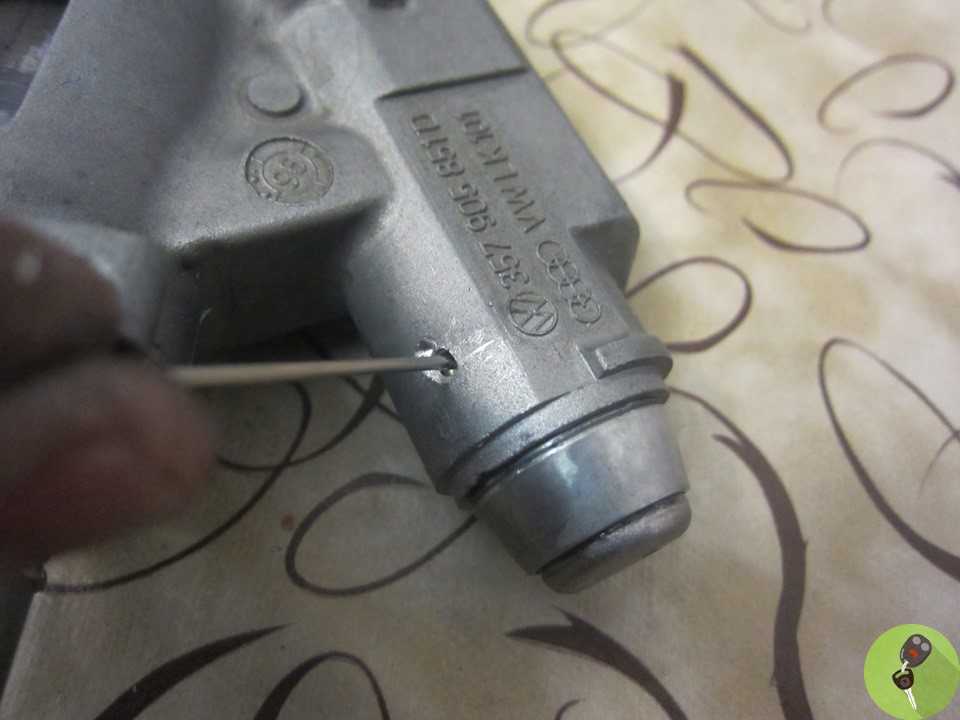

На снимке показано снятие блокировки личинок автомобиля фольксвагенНа снимке показано снятие блокировки личинок автомобиля фольксваген
