Замена
Для замены вам потребуется:
- Новые задние сайлентблоки;
- Небольшой деревянный брус;
- Устройство для запрессовки сайлентблока (можно выполнить работу и без него);
- Рожковые ключи;
- Торцевые ключи;
- Накидные ключи;
- Молоток.
Демонтажные работы
Когда все готово, можно приступать к работе.
- Установите автомобиль на ровную площадку в гараже над ямой или эстакадой. Под колеса обязательно поставьте противокатные упоры, башмаки. Все ради вашей безопасности.
- Заднее колесо лучше снять, чтобы было удобнее работать.
- А вот снимать заднюю балку вовсе не обязательно. Только усложните себе работу лишними демонтажными процессами.
- Слева со стороны водителя располагается тяга регулятора давления в задних тормозах. В процессе работы он будет вам мешать, потому советуем снять. Делается это путем извлечения фиксирующей скобы тяги и тросика ручного тормоза. Последний вы достанете с правой стороны из крепления.
- Открутите гайку с болта ключом на 12, который удерживает заднюю балку на кронштейне. При этом могут возникнуть проблемы. Наденьте торцевой ключ на вороток, чтобы увеличить рычаг воздействия на крепеж. Болт извлекайте, поднимайте автомобиль домкратом и отводите балку вниз. Она выйдет таким образом из проушины. Не переусердствуйте, чтобы не повредить расположенный рядом тормозной шланг. Если слишком сильно надавить на монтировку при смещении проушины, вы рискуете оборвать шланг.
- Возьмите заранее подготовленный деревянный брусок, вставьте его между кузовом и балкой. Сделать это нужно так, чтобы балка оказалась ниже проушины.
- С помощью молотка и выколотки (обычная металлическая трубка подойдет) выбейте старые изношенные втулки. Кстати, если вы столкнетесь с таким понятием как «грибки», не переживайте. Так автолюбители часто называют эти втулки из-за внешнего сходства.
- Зачистите посадочное место от накопившейся грязи, образовавшейся ржавчины. Обязательно смажьте участки мыльным раствором. Без него новые сайлентблоки запрессовать будет проблематично. Либо возьмите простое моющее средство для посуды. Ни в коем случае не смазывайте посадочные места солидолом или маслом, поскольку эти вещества вскоре начнут разъедать элемент.
- Теперь запрессовывает новые элементы. В идеале у вас должен быть специальный инструмент для запрессовки. Если его нет, воспользуйтесь обычным молотком.
- Достаньте деревянный брусок.
- Вооружившись вторым домкратом, поднимите балку и вставьте на место крепежный болт, затяните гайкой.
- Установите на место заднее колесо, опустите на землю автомобиль.
Только по завершению всех указанных этапов болты новых сайлентблоков можно затянуть до упора.
Особых проблем подобная операция вызвать не должна, потому обращаться на СТО и тратить лишние деньги вовсе не обязательно.
Машина в надлежащем техническом состоянии — гордость опытного автомобилиста. Плановые ремонты, технические осмотры проводятся с завидной регулярностью, не упускаются из виду мельчайшие детали, и если необходима замена задних сайлентблоков ВАЗ 2114, то она выполняется незамедлительно в обязательном порядке.
Задняя подвеска
На фото: ремонт задней подвески ВАЗ 21099
Работа должна производиться при помощи подъемника либо на двух домкратах, приподнимающих багажник автомобиля, с постановкой на укрепленные опорные места и обязательными «башмаками», подведенными под передние колеса.
Как разбирается задняя подвеска на ВАЗ 21099
Найдите ручник и снимите с уравнителя наконечники, ведущие к тросам. Затем отсоедините тросы, прикрепленные к держателю на днище автомобиля.
Шланги, идущие от трубопроводов тормозов задних колес, надо отсоединить. Также отсоединяется серьга упругого рычага, прикрепленная к кронштейну моста
При отсоединении шлангов соблюдайте осторожность — чтобы предотвратить утечку жидкости из тормозной системы, надо перекрыть отверстия.
Выверните гайки из нижних крепежей стоек. Достав болты, отсоедините стойки сзади от кронштейнов, удерживающих балку
Процедура выполняется в двух сторон машины. На этом этапе необходима помощь тех, кто сможет придержать заднюю балку.
С каждой стороны надо вывернуть по одной гайке, крепящих заднюю балку к кронштейнам. Болты при помощи тяжелого предмета выбиваются. Балку снимают и выкатывают из-под машины своим ходом, на своих колесах. Кронштейны пусть остаются на кузове, т.к. ржавчина на шпильках иногда приводит к их поломке.
Свежеприобретенная балка монтируется в обратном порядке совершенных действий.
Все крепежные гайки финально затягиваются после установки автомобиля на полу. Тормозная система должна быть обязательно прокачана. По завершении всех работ надо не забыть о регулировке ручного тормоза.
Как заменить подшипник задней ступицы

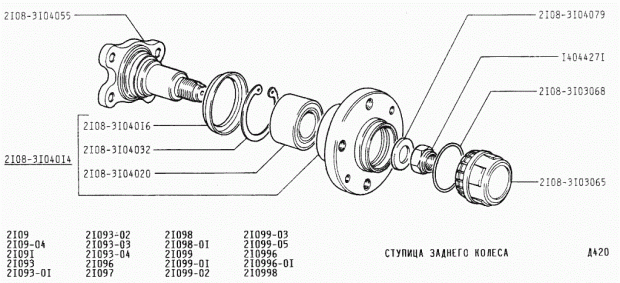

На фото: ступица заднего колеса ВАЗ 20199 — схема
Для замены подшипника потребуются пара подъемников, один из которых будет задействован в снятии ступицы, а другой – в выпрессовке меняемой детали.
- Надо ослабить болты, снять колпак с гайки на ступице. С помощью торцевой головки и удлинителя (например, водопроводной трубы) ослабьте затяжку.
- На автомобиле ставится первая передача. Поддомкрачиваем, демонтируем колесо.
- Снимаем тормозные барабан и колодки.
- Вместе с шайбой снимается гайка ступицы.
- После установления съемника ступицу можно снять с оси.
- Зажав ее тисками, при помощи отвертки надо извлечь стопорное кольцо.
- На освобожденную площадку ставим другой съемник. Подшипник надо выпрессовать из гнезда.
- Очистите ступицу от разводов использованной ранее смазки и грязи.
- Запрессовав новенький подшипник, не забудьте вернуть на место кольцо. На нем не должны присутствовать следы износа. При необходимости его надо заменить.
- Осталось установить все назад. Ступица надевается на ось, при помощи оправки она запрессовывается, гайки заворачиваются не до конца!
- Соберите все снятые узлы, уберите домкраты.
- Финальная затяжка гаек производится только после снятия с домкратов.
Видео про замену сайлентблоков ВАЗ:
Признаки неисправности
Есть несколько основных признаков выхода из строя сайлентблоков задней балки, среди которых:
- Неустойчивое поведение автомобиля на дорогах;
- Шины изнашиваются неравномерно, что не сложно заметить по рисунку протектора;
- Во время движения по плохой дороге (то есть 95% всех наших дорог), наблюдаются неприятные скрипы, удары по кузову автомобиля.
Данные признаки косвенные, поскольку могут быть связаны и с другими поломками ходовой части машины. К примеру, глухие стуки — это еще и признак неисправности задней стойки. Потому чтобы удостовериться в наличии той или иной проблемы, потребуется полностью продиагностировать ходовую часть.
Неисправности
Зачастую замена сайлентов задней балки обусловлена тем, что возникают дефекты в конструкции элемента. Они бывают такими:
- Ухудшается упругость резинового элемента;
- Происходит обрыв резины;
- Центральная втулка смещается;
- В посадочном месте происходят проворачивания.
При обнаружении проблем с сайлентблоком задней балки, потребуется в ближайшее время загнать машину в гараж и провести замену поврежденных компонентов. В отличие от иномарок, поменять сайлент на ВАЗ 2109 достаточно просто и без посторонней помощи. Плюс стоит он практически копейки.
Как заменить сайлентблоки задней балки на ВАЗ 2109
Май 11th, 2016 Admin
Владельцам ВАЗ-2109 на рубеже в 100 000 км
пробега надо уделить особенное внимание задней подвеске. Обычно, к этому моменту приходит в негодность один из элементов ее конструкции – сайлент-блок, хотя в условиях эксплуатации авто по плохим дорогам, износ значительно ускоряется
Потребность в замене определяется очень просто: когда он изношен, вы услышите справа или слева сзади характерные скрипы и постукивания. В более тяжелых случаях может случиться повышенный (и неравномерный) износ резины вкупе с неустойчивым поведением задней части авто в поворотах.
К счастью, отечественные автомобили крайне ремонтопригодны даже в спартанских условиях, так что вы спокойно сможете заменить поврежденную деталь у себя в гараже. Как поменять сайлентблоки на ВАЗ 2109, читайте ниже.
Инструменты и материалы:
Что понадобится:
- баллонный ключ:
- новый сайлент-блок (артикул 2108-2914054)
- 2 накидных ключа на 19;
- молоток и выколотка;
- 2 домкрата;
- небольшой деревянный брусок определенного размера.
Сайлент-блоки бывают 2-х видов: резиновые и полеуритановые. По стандарту на «Самары» ставятся первые. Они довольно мягкие и имеют демократичную цену, хотя и не слишком долговечные. Вторые служат дольше, лучше переносят колебания температуры, но и заметно жестче (а еще ощутимо дороже).
Если говорить о производителях, то их очень много – от «ВАЗа», хорошо известной фирмы «БелМаг» и до малознакомых широкому кругу автолюбителей «SS20″ и «СЭВИ». Так что выбор есть, и что ставить – оригинал или неоригинал, полиуретан или резину, решать вам.
Замена сайлентблоков задней балки ВАЗ 2109
1) Для начала поставьте машину на домкрат и снимите колесо с нужной стороны, используя баллонный ключ.
2) Далее возьмите ключи на 19 и отверните гайки на болтах, крепящих кронштейн и заднюю балку.
3) Затем надо снять крепежную скобу (она будет слева) и отсоединить тягу регулятора давления в тормозной системе.
4) Теперь можно вытащить сам болт и отвести проушину задней балки книзу. Имейте ввиду, ее надо фиксировать в таком положении. Идеальный вариант для этого – небольшой деревянный брусок, который надо поместить в пространство между балкой и кузовом.

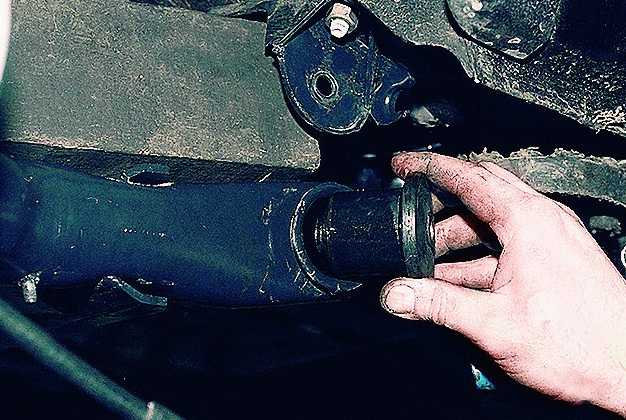

5) Вооружитесь молотком и выколоткой, после чего выбейте старый сайлент-блок.
6) Возьмите новую деталь и приспособление для ее запрессовки, щедро обмажьте посадочное место и сам сайлент-блок мыльным раствором (он сыграет роль смазки) и установите его.
7) Возьмите еще один домкрат, уберите брусок и поднимите балку до нужного уровня, после чего вставьте болт и наживите гайку, но не затягивайте ее. Крепежную скобу и тягу установите на место.
Поставьте колесо, снимите авто с домкрата. Открыв багажник, сядьте в проем и попробуйте покачать машину вверх-вниз с большой амплитудой, чтобы сайлент-блок зашел в свое место полностью. Вот теперь гайки крепежных болтов можно затянуть полностью.
Важные нюансы и моменты
Если гайки сильно заржавели, очистите их железной щеткой, опрыскайте ВД-40 и откручивайте ключом с надетой на него трубой. Длинный рычаг приложения силы поможет вам стронуть гайку, а потом вы справитесь уже без трубы.
Особенно сильно смещать балку вниз не надо – есть риск порвать тормозной шланг, что чревато его заменой вкупе с заливанием новой жидкости и прокачкой системы из-за ее завоздушивания.
Ни в коем случае не пытайтесь смазать новый сайлент-блок перед установкой маслом или солидолом/литолом! Они быстро разъедят резину, так что оптимальный выбор – мыльный раствор или средство для мытья посуды.
Нетрудно заметить, что ничего архисложного в замене сайлент-блока в задней оси нет, однако и совсем простой эта процедура не является. Так что если вы делаете это в первый раз, целесообразно попросить помочь вам более опытного человека, чтобы он ассистировал на некоторых этапах, и тогда у вас все получится.
Выбор новых элементов
Полиуретановые
Для замены и надежной работы автомобиля, требуется приобрести хорошие сайлентблоки. Выбрать их не сложно, если знать некоторые нюансы:
- Для модели ВАЗ 2110 подходят элементы с номером каталога 2110 2914054. Они имеют требуемый наружный диаметр, соответствующий данной конкретной модели ВАЗ;
- Не пытайтесь приобрести сайлентблок от «девятки» и установить его на свою «десятку». Из подобных мероприятий, кто бы что ни говорил, ничего не выйдет;
- Убедитесь в качестве изделий. Низкосортные сайлентблоки переполнили рынок, но их срок службы оставляет желать лучшего. Хорошие детали выполнены из высококачественных материалов, способных выдерживать экстремальные нагрузки и температуры.
Применение сайлентблоков
Сайлентблоки устанавливаются на ходовой части всех автомобилей, так как это самый надежный и экономичный способ борьбы, с различного рода деформациями, вибрациями и нагрузками ударного характера, возникающими в процессе эксплуатации.
На автомобилях семейства ВАЗ (2108, 2109, 21093, 21099; ВАЗ 2110, 2111, 2112, 2113, 2114, 2115; Калина ВАЗ 1117, 1118, 1119; Приора ВАЗ 2170, 2171, 2172; Гранта ВАЗ 2190, и их модификаций), из-за конструктивных особенностей, сайлентблоки установлены на следующих узлах подвески:
— передний, нижний рычаг (основное крепление к кузову через сайлентблок, крепление к рычагу продольной тяги);
— стабилизатор (крепление к кузову, крепление к рычагу через стойку стабилизатора, основанную на двух сайлентблоках);
— верхняя опора передней стойки (подшипник закреплен на сайлентблоке, для гашения ударов);
— крепление передней продольной тяги («краб»);
— задняя балка (крепления к кузову)
— задние стойки (верхняя и нижняя точки крепления)
— используются во множестве различных, не относящихся к ходовой части, узлах автомобиля (подушки двигателя, механизм переключения передач и другие);
Как снять задние амортизаторы на ВАЗ 2114, 2115, 2109, 2108.
Начинайте демонтаж заднего амортизатора с того, что снимем пластиковые заглушки, которые находятся в багажнике.

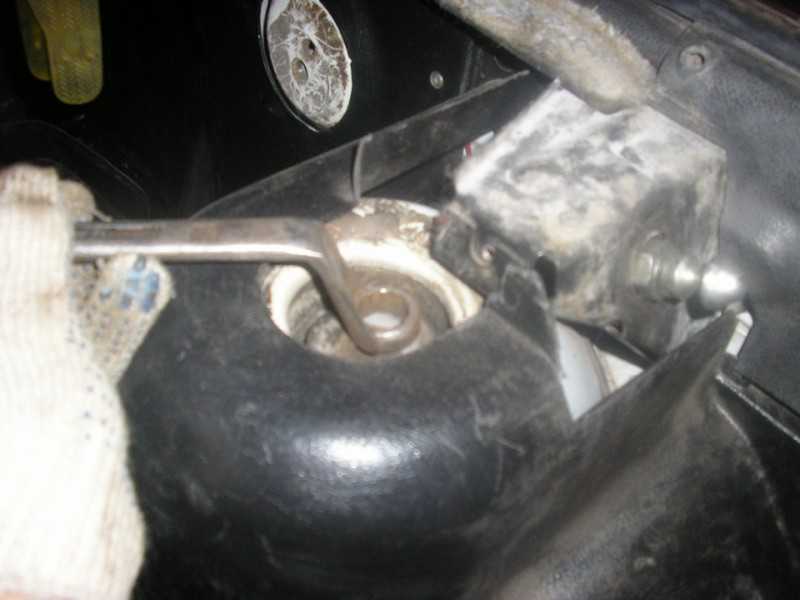

Сняв пластик, увидим гайки, накрученные на шток амортизатора. Откручиваем их спецключём. Если его нет, то используем накидной ключ на 17 и ключ на 6 или разводной ключ.
Открутив верхнюю гайку, снимаем шайбу с подушкой, которые стояли между гайкой и кузовом.
Перед тем, как откручивать нижний болт крепления амортизатора, вывестье колесо на домкрате. Стойки снимаются очень легко, если болты, крепящие стойку к балке, откручиваются без проблем.
Что делать если болт амортизатора закис.
Снятие стоек может быть осложнено закисанием болтов с сайлентблокам. Если Вы столкнулись с такой проблемой, то без болгарки снять амортизатор не получится.
Просто аккуратно спиливайте шляпку болта и выбивайте его молотком.
Если болты не закисли.
Если же болты , крепящие стойку к балке не закисли, Вам сильно повезло. Просто откручивайте их и вынимайте стойку из проушины.
Готово! Переходим к установке новой детали.
Устройство задней балки
Металлическая задняя балка, фото которой представлено на нашем ресурсе, конструктивно представлена 2 рычагами продольного типа и элементами соединения, которые соединены методом сварки через компоненты усиления. На корме изделия расположены специальные держатели с отверстиями для монтажа амортизаторных элементов. Также там конструктивно исполнены фланцы с отверстиями под крепеж осей задней колесной пары совместно с кожухами систем кормовых тормозов.
В передней части балки заднего моста ВАЗ 2110 расположены рычаги с приваренными втулками, в которых методом запрессовки установлены шарниры резинометаллического типа. Через них проходят крепления задней балки, которые соединяют рычажную часть кормовой подвески к держателям штампованно-сварного типа. Те, в свою очередь, монтируются болтами приварного вида к кузовным лонжеронам.
Пружинные элементы подвески упираются одной плоскостью на подставку амортизаторной стойки, а другим, через прокладку-изолятор резинового типа в сварную опору потайной арки кузовного оперения. Амортизаторная стойка балки задней подвески ВАЗ 2110 представляет собой гидравлическую систему телескопического действия двухстороннего принципа действия.
Она через крепеж в виде болтового соединения сочленяется с держателем рычага продольного типа кормовой подвески. Верхний крепеж стойки изготовлен в виде штыревого соединения, при этом крепление штока к верхней опоре сделано через подушки резинового типа и шайбу опоры.
Заводская задняя балка «десятки», размеры которой отличаются от параметров аналогичных изделий, имеет номенклатурный номер 2110-2914008, в то время как балка «восьмерки» имеет номер 2108-2914008-10 по каталогу.
Как поставить заднюю стойку на ВАЗ 2114, 2115, 2109, 2108.
Процесс сборки стойки:
- Прокачиваем стойку.
- Одеваем пыльник.
- Одеваем отбойник на шток стойки.
- На шток насаживаем шайбу с подушкой.
- Одеваем пружину с прикрепленной к ней подушкой.
- Ставим стойку на место прикручивая сначала верх, а потом низ.
Процесс установки заднего амортизатора не сложный, но везде есть свои тонкости.
В первую очередь прокачиваем стойки перед установкой. Обычно инструкция о прокачке идёт вместе со стойкой, но если её нет, просто 5 раз до конца сожмите и достаньте шток стойки. и не переворачивайте её после прокачки (после прокачки стойка всегда должна находиться в вертикальном положении).
Ещё одна важная деталь. При неправильной установке шайб, которые фиксируют шток стойки с кузовом, мы получим скрип задней стойки ваз 2114. Для того, чтобы скрипа в стойке не было необходимо установить нижнюю шайбу чашкой вниз, а верхнюю наоборот, чашкой вверх. В таком случае никакого скрипа в задней части авто не будет.
Проставка должна быть между кузовом машины и пружиной. Что бы установить её без проблем, примотайте её молярным скотчем к пружине. Нужно использовать именно молярный скотч, на крайний случай можно использовать излоленту. При использовании простого скотча, на кочках он может издавать посторонние звуки.
Дефектовка
Как и любая деталь, сайлентблок, имеет ограниченный срок службы и при выходе из строя подлежит замене. Признаки негодности сайлентблоков:
- растрескивание резины (снижение упругости резины, и как следствие снижение поглощения ударов и вибраций);
- обрыв внутренней, прецизионной втулки (полное отсутствие поглощений, стуки в ходовой части, резкое ухудшение управляемости автомобиля);
- смещение центральной втулки от центра (износ покрышек и деталей ходовой части, невозможность выставления углов установки колес, снижение управляемости);
- проворачивание всего сайлентблока в корпусе (скорый выход детали из строя, за счет образования силы трения, увеличение люфтов в подвеске);
Как проверить задние стойки на работоспособность на ВАЗ 2114, 2115, 2109, 2108.
В отличии от передних, задние стойки не так часто выходят из строя, но это всёдаки случается. Обычно в таких случаях доносится стук, при проезде по кочкам, из задней части автомобиля. Как же понять, что стучит именно стойка? Есть три способа проверки:
- Осмотр стойки.
- Раскачка машины.
- Ощущения от управления автомобилем.
Осмотр застучавшей стойки.
Подняв машину на подъёмнике, можно увидеть стойку и в каком она находится состоянии. Если стойка сырая (смочена маслом) — это значит, её пора менять. В таких случаях говорят, что стойка потекла. Так же можно посмотреть и шток стойки. Он должен быть без задиров и царапин. Если шток стойки с повреждениями, стойку так же нужно менять.
Раскачка машины.
Подойдите поочередно с левой и правой стороны задней части автомобиля и начните надавливать на него сверху, как бы раскачивая. Пяти сжатий и расжатий будет достаточно. После последнего разжимания машина не должна продолжать качаться.
Ощущение от управления с неисправными стойками.
Понять, что у Вас неисправны амортизаторы можно и во время движения на авто. При езде по трассе заметьте, продолжает ли качать автомобиль после проезда участка дороги положенного волной. Если автомобиль продолжает качаться, то амортизаторы следует поменять.
