Замена задних тормозных колодок ваз 2109

Дополнительные рекомендации

Если не получается выжать тормозные цилиндры, то откройте крышку бачка с тормозной жидкостью, чтобы снизить давление.
При неравномерном износе колодок обратите внимание на суппорт. Скорее всего, понадобится ремонт.
При замене задних накладок поменяйте и все пружины

Стоят они недорого, зато уберегут от возможных отказов до следующей замены.
Направляющие переднего суппорта можно смазать графитовой смазкой для более плавной работы.

Замена колодок на передней оси не вызовет проблем даже у «чайников» автомобильного ремонта. А вот с задней не всё так просто. Заранее оцените свои силы и возможности: сможете ли вы добраться до тросика ручника и справится с прикипевшим тормозным барабаном? Если да, то всё обязательно получится.

Подготовка к замене

Транспортное средство, прежде всего, устанавливают на ровное место. Его передние колеса необходимо зафиксировать колодками, поскольку заднюю часть понадобится поднять домкратом. Дополнительную опасность для владельца представляет то обстоятельство, что все работы производятся при отпущенном ручнике. Не забудьте также обязательно выставить первую передачу перед тем, как приступить к замене.

Для того чтобы не тратить время на поиски инструмента, подготовьте его заранее. Вам понадобятся:

пассатижи;
набор обычных накидных ключей;
деревянная болванка;
балонный ключ;
6-гранные головки вместе с удлинителем.

Поскольку для замены колодок тормозных требуется снять колеса, перед поднятием авто домкратом болты на них ослабляют. Срывать их с места в подвешенном состоянии нельзя ни в коем случае.

Непосредственно из ступиц удаляются направляющие штифты (их по два на каждой). Для этого используют ключ торцовый на 12 мм.

Как правило, демонтаж тормозного барабана не вызывает затруднений, но иногда он не поддается. В этой ситуации используют болванку. Дерево не может в принципе повредить указанную выше деталь, а вот металлический молоток сделает это легко. От удара барабан, в частности, может треснуть или, к примеру, деформироваться.

Если снять его никак не удается, то необходимо вкрутить ранее снятые штифты в снабженные резьбой дырки. Они тогда упрутся в ступицу и выпрессуют барабан

Важно затягивать их максимально равномерно, иначе из-за перекоса снимаемую запчасть намертво заклинит

Порядок замены колодок передних тормозных механизмов на ВАЗ 2109

Сразу скажу, что пример фотографий буду приводить на своей Калине, но разницы между ВАЗ 2109 абсолютно нет никакой, поэтому не стоит обращать на это особого внимания.

Первым делом необходимо поднять переднюю часть автомобиля домкратом и снять переднее колесо:

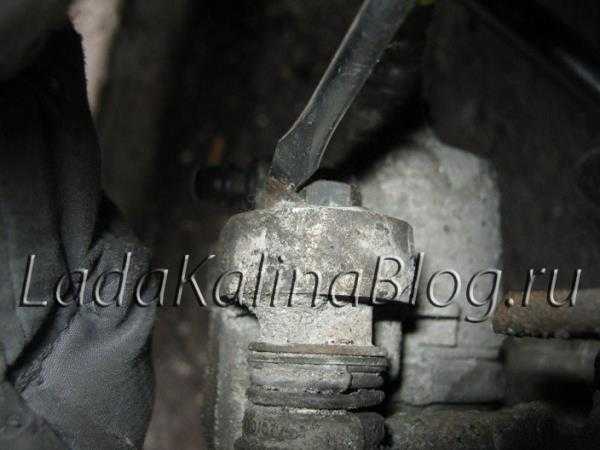

После этого с обратной стороны плоской отверткой поддеваем и отгибаем стопорные шайбы, которые фиксируют болты скобы суппорта:

Теперь можно откручивать верхнюю гайку скобы, придерживая болт от проворачивания ключом на 17, как показано на фотографии ниже:

Теперь можно откидывать скобу вверх:

После чего можно без всяких проблем вынимать колодки, как внешние, так и внутренние. И далее производим замену передних колодок на новые, предварительно смазав пальцы суппорта смазкой, желательно медной. Я для тормозных механизмов использую вот такое средство:

Теперь можно устанавливать все снятые детали в обратной последовательности и не забывайте, что после замены колодок, их необходимо обкатать первое время, чтобы эффективность торможения была отличной. Стоит избегать в первые сотни километров резких торможений.

Передние тормозные диски на автомобиле ваз 2109 меняют в случае их механических повреждений или когда толщина рабочей части становится меньше предельно допустимой — 10,8 мм. Эксплуатация износившегося диска, с трещинами или меньше допустимой толщины не допускается.

Если на рабочей поверхности диска имеются различные мелкие царапины, задиры, то от них можно избавиться, если проточить диск на специальном оборудование в специализированной мастерской. Если у вас такой возможности нет или повреждения более существенные, то производим замену.

Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте нижеследующую последовательность действий:

Ставим автомобиль на первую передачу или включаем ручной тормоз. После чего ослабляем затяжку колесных болтов.
Подымаем авто и снимаем колесо.
С внутренней стороны тормозного механизма, отворачиваем болты крепления направляющих колодок к поворотному кулаку.
Снимаем поворотный кулак и подвешиваем его к стойке на проволоку, при этом следим, чтобы тормозной шланг не был перекручен и сильно натянут.

Очищаем от грязи поверхность тормозного диска и колесных штифтов. Если необходимо обработайте жидкостью типа WD-40 поверхность соединения диска со ступицей и сами болты, если на их поверхности имеются значительные следы коррозии металла.
После чего отворачиваем накидным ключом колесные штифты.
Сбиваем диск со ступицы, нанося удары молотком с внутренней стороны через деревянную проставку.

На этом ремонтные работы по снятию переднего тормозного диска ваз 2109 завершены. Произведите замену выполните установку в обратной последовательности. Если замена диска не планируется, то перед тем, как будете устанавливать новый, напильником сточите бордюр, образовавшийся от трения с колодками. Напильником работайте аккуратно, чтобы не задеть рабочую поверхность.

Источники

http://zarulemvaz.ru/zamena-perednix-tormoznyx-kolodok-na-vaz-2109/
http://zubilovaz.ru/vaz-2109-zamena-perednix-tormoznyx-diskov

Как поменять передние своими руками

По сравнению с предыдущей процедурой, замена передних колодок покажется очень лёгкой. Колесо, конечно, тоже придётся снять. После чего можно убедиться в необходимости ремонта через специальное «окошко». Толщина фрикционного материала не должна быть менее 2 мм, иначе рискуете в любой момент остаться без тормозов.

Замерьте толщину линейкой, на глаз такие расчёты лучше не делать

В верхней части суппорта есть единственный болт, зафиксированный стопорной шайбой. Необходимо разогнуть её с помощью плоской отвёртки. Используйте длинную тонкую отвёртку с плоским жалом Если «сопротивляется», воспользуйтесь молотком. Откручивать болт следует, придерживая направляющую другим ключом. Фиксируйте механизм вторым ключом от проворота
Тормозной шланг нужно освободить из его крепления. Уберите тормозной шланг Теперь вы сможете «раскрыть» суппорт, отодвинув его в сторону. Извлеките старые колодки. Демонтируйте изношенные колодки
Чтобы новые накладки четко стали на место, лучше хорошенько почистить все точки соприкосновения. Здесь пригодится щётка по металлу
Естественно, что новые фрикционы толще старых и не получится поставить суппорт назад. Поэтому необходимо вжать тормозной цилиндр. Для этого понадобится большая отвёртка. Закройте тормозной механизм без колодок и упритесь отвёрткой, как рычагом, в цилиндр

Понадобятся определённые усилия, поэтому соблюдайте осторожность, чтобы отвёртка не соскочила. После чего установите новые накладки, закройте суппорт и наживите болт крепления.

Замена задних тормозных колодок ВАЗ 2109

На автомобиле ВАЗ 2109 замену задних колодок нужно выполнять со смотровой ямы или эстакады,

Тормозной механизм заднего колеса автомобиля ВАЗ 2109. Аналогичный механизм использовался в автомобилях ВАЗ 2108 и ВАЗ 21099. Цифрами обозначены: 11 – щит тормозного механизма; 10 – рычаг привода стояночного тормоза; 9 – палец рычага привода стояночного тормоза; 8 – разжимная планка; 7 – верхняя стяжная пружина; 6 – колесный тормозной цилиндр; 5 – направляющая пружина; 4 – тормозная колодка; 3 – нижняя стяжная пружина тормозных колодок; 2 – ступица заднего колеса; 1 – гайка крепления ступицы;

так как необходимо отпускать трос ручного тормоза и выполнять его регулировку после замены колодок. Признаками того, что необходима замена задних тормозных колодок ВАЗ 2109 служат:

Скрип колодок при торможении
Толщина тормозных колодок менее 1.5 мм
Накладки колодок отслоились от тела колодок
Натяжка троса ручного тормоза не помогает, что говорит о предельном износе колодок

Технология замены колодок на ВАЗ 2109

Автомобиль ставится на смотровую яму, ставится первая передача и передние колеса блокируются с помощью противооткатных башмаков. Отпускаются удерживающие подвесы глушителя в районе регулировки ручного тормоза и отпускается трос ручника.

Отпускаются болты крепления колес, не выкручивая их полностью. Кузов поднимается домкратом и ставится подстраховка под кузов для безопасности работы.

Болты крепления колеса отпускаются полностью и колесо снимается. Далее необходимо открутить направляющие для установки колесного диска на тормозном барабане. Затем довернуть барабан на некоторый угол и закрутить направляющие на прежние места.

Так как под направляющими на ступице теперь нет резьбы, то они начнут работать как съемник, что поможет снять барабан.

Видео замена задних тормозных колодок ВАЗ 2109.

Стронуть барабан с места можно ударами по барабану деревянным бруском.

После снятия барабана снимаются пружины колодок. При этом замена задних тормозных колодок ВАЗ 2109 начинается со снятия пружин, прижимающих колодки к тормозному щиту. Затем снимается верхняя пружина и нижняя стяжные пружины.

Снять тормозные колодки можно без снятия верхней стяжной пружины. Для этого после снятия прижимающих и нижней стяжной пружины, нужно приподнять колодку вверх преодолевая сопротивление пружины, вывернуть колодку на себя и она легко выйдет из прорези тормозного цилиндра. После этого колодки легко снимутся вместе с распорной планкой.

Затем снимается трос ручника и вспомогательный рычаг привода ручного тормоза. Для этого нужно разогнуть шплинт и вынуть его из пальца фиксации рычага, снять шайбу и сам рычаг. Рычаг ставится на новую колодку и фиксируется шплинтом. Устанавливаются тормозные колодки и ставятся удерживающие и прижимные пружины.

Так как прижимная пружина под колодкой, на которой установлен приводной рычаг ручного тормоза практически не видна, нужно перед установкой колодки привязать к пружине кусочек мягкой тонкой проволоки.

Теперь устанавливая колодку проволоку сразу вывести наружу и теперь пружину можно легко подцепить шилом, потянув за проволоку.

Перед установкой тормозного барабана нужно сдвинуть колодки внутрь, чтобы поршня рабочего цилиндра сдвинулись к центру цилиндра. Это можно сделать с помощью двух мощных отверток или монтажных лопаток, уперев их в края тормозного щита.

После замены всех колодок нужно подтянуть трос ручника, выполнив его регулировку. Правильно отрегулированный ручной тормоз должен удерживать автомобиль при поднятии «ручника» на 3-4 щелчка.

Читайте так-же, другие обзоры

Снятие колодок

После всех вышеописанных операций удается получить непосредственный доступ к колодкам. Перед тем как их снять:

ослабляют приводные тросы ручника;
демонтируют резонатор, чтобы добраться до компенсатора;
разбирают глушитель или используют удлинитель с головкой на 13 мм (вороток берите храповой – при недостатке места работать им легче);
отвинтив контргайку, ослабляют, насколько можно, у ручного тормоза натяжной трос.

Теперь наступает время полностью снять привод ручника. Для этого вытаскиваем плоскогубцами шплинт из удерживающего его пальца и утапливаем последний, после чего вышеназванный элемент отсоединяется.

Потом:

демонтируем распорную планку и вытаскиваем приводящий в движение тормозное приспособление рычаг, освободив его от тросика;
отсоединяем заднюю колодку избавив ее от ограничителя, не дающего двигаться в поперечном направлении.

Если хотя бы один раз вам подтягивали тросик ручного тормоза, то перед заменой придётся ослабить натяжение. Сделать это не так просто, как хотелось бы. Нужна смотровая яма или подъёмник, поскольку нам нужно получить доступ к центру днища машины. Находится эта «хитрая» конструкция за глушителем (работайте с холодной машиной, чтобы не получить ожог). В крайнем случае придётся его демонтировать, но обычно достаточно ключей с удлинителем.

Используйте пару ключей для работы

Когда доберетесь до механизма, полностью открутите контровую гайку и максимально отпустите основную.

Удлинённые головки более удобны для работы

Снимите колесо и положите его под днище автомобиля (для спокойствия). Вначале нас ждёт самая сложная часть — снять тормозной барабан. При торможении он постоянно нагревается и остывает (иногда резко, если горячим въехать в лужу), поэтому барабан очень крепко «прикипает». Стандартными средствами демонтаж предусмотрен с помощью двух болтов М8. Сразу необходимо выкрутить две направляющие (фото ниже) и на их место вкрутить болты.

Вынимайте направляющие и заменяйте их болтами

Потом медленно и по очереди вкручивайте их дальше (не допускайте перекоса), пока барабан не сойдет с «насиженного» места.

Продолжайте демонтировать барабан

Если резьба в отверстиях сорвана и диск не поддаётся, то переходим к другому варианту

Брызгаем WD-40 на все места соприкосновения (особенно в районе ступицы) и начинаем сильно, но осторожно простукивать барабан молотком. Обязательно используйте деревянный брусок или доску как проставку, чтобы не повредить диск.
После победы переходим к непосредственной замене задних колодок

С помощью плоской отвёртки или плоскогубцев снимите крепёжные пружины. Начинайте с верхней, потом нижняя и средняя.
Теперь без особых усилий можно извлечь одну колодку и распорную пластинку.

Акуратно извлекаем части

Вынимаем детали одну за одной

Чтобы освободить вторую колодку, отсоедините пружину посредине и фиксатор троса ручника.

Используйте для подстраховки плоскогубцы

Выньте фиксатор тросика ручника

Производители колодок редко комплектуют их приводным рычажком, поэтому приходится использовать старый. Для этого вытяните стопорный шплинт, снимите шайбу и переставьте рычаг на новую колодку.

Установка происходит в обратном порядке и не должна вызвать сложностей. Чек-лист правильной сборки:

Сразу соедините колодки промежуточной планкой и верхней пружиной, а потом устанавливайте на место.
Верхняя часть должна попасть в специальные пазы на тормозном цилиндре.
Зафиксируйте нижнюю часть в предусмотренных местах и стяните нижней пружиной.
Подсоедините средние пружинки (они не дают колодкам двигаться вверх-вниз).
Не забудьте прицепить конец троса ручника к приводу.
Вожмите тормозные цилиндры с помощью монтировки (только аккуратно, чтобы не раскрошить накладку).
Наденьте тормозной барабан (предварительно выкрутив болты, если использовали стандартный метод демонтажа).
Подтяните трос ручного тормоза (норма — от 2 до 5 щелчков при включении).

Лучше, если тросик ручника будет надёжно подтянут

Проверьте работоспособность конуструкции

Особенности ТК

Тормозные колодки (ТК), устанавливаемые на ВАЗ 2109, имеют свои особенности и характеристики, о которых следует знать перед покупкой новых деталей.

Основание колодки выполнено из достаточно прочного металла.
Поверх основания приклеивается фрикционная накладка при помощи специального клея под воздействием температуры в 100 градусов по Цельсию.
Задние тормоза включают в себя 4 колодки. Корпус и основу штампуют из листового металла, после чего свариваются.
Шероховатость на поверхности колодок, необходимая для ускорения притирки ТК, достигается путем специальной обработки.
Эффективность при контрольном торможении с 80 км/час — 320 Нм. Давление внутри тормозной системы — 40 бар. При этом колодки холодные.
Все элементы тормозной системы выполнены согласно строгим международным стандартам и требованиям.
Срок службы ТК напрямую зависит от стиля вождения, состояния дорог и ряда внешних факторов.

В руководстве по эксплуатации указано, что эксплуатационный срок ТК на ВАЗ 2109 составляет в пределах 70-90 тысяч километров пробега. Но на практике этот срок несколько меньше.

Комплект задних ТК

Золотые правила

Есть четыре золотых правила, которых следует в обязательном порядке придерживаться при замене передних и задних ТК.

При очистке тормозов ни в коем случае нельзя использовать минеральные растворители, такие как дизельное горючее, бензин и пр.
При замене колодок сзади или впереди менять следует сразу обе.
Нельзя менять местами передние и задние ТК, а также левые с правыми, и наоборот. Иначе торможение окажется неравномерным.
При наличии максимального уровня тормозной жидкости в бачке (отметка МАХ), часть ТЖ следует обязательно откачать.

Принимая во внимание все указанные правила, можно приступать к замене ТК

Когда требуется замена

Следует сразу сказать, что завод, изготавливающий вышеназванное транспортное средство, не указал периодичность замены тормозных колодок. Все дело в том, что срок их эксплуатации зависит от ряда объективных факторов, среди которых называют:

манеру управления машиной;
условия использования;
качество фрикционных накладок и материал, из которого они были сделаны.

Сильнее всего об изнашивании колодок свидетельствует занос автомобиля во время резкого торможения. Впрочем, данный симптом отмечается не только в случае неравномерного их истирания, но и при некорректной работе всей системы.
