Замена балки двигателя ваз 2101-2107

↑ Снятие задней подвески

• Поднимите заднюю часть автомобиля и установите на подставки. Снимите задние колеса.
• Отсоедините карданный вал от фланца ведущей шестерни главной передачи.
• Отсоедините шланг гидропривода тормозов от стальной трубки, установленной на мосту, и примите меры, предотвращающие утечку жидкости из системы тормозов.
• Отсоедините от кузова кронштейн заднего троса стояночного тормоза, снимите оттяжную пружину переднего троса и, отвернув контргайку и регулировочную гайку, освободите ветвь заднего троса.
• Отсоедините от кронштейна на балке моста тягу привода регулятора давления задних тормозов.
• Отсоедините верхние концы амортизаторов.
• Поставьте под балку заднего моста гидравлический домкрат. Отсоедините продольные и поперечную штанги от кронштейнов на кузове, опустите домкрат и снимите мост.

Ремонт задней подвески ВАЗ 2107

Перед началом ремонта автомобиль необходимо поднять на подъемнике или установить на смотровую яму и зафиксировать передние колеса противооткатными упорами.

Главная сложность ремонта задней подвески состоит в том, что резьба элементов крепления зачастую бывает загрязнена и повреждена коррозией. Поэтому прежде чем начать откручивать резьбовые соединения, их надо очистить металлической щеткой и смочить проникающей жидкостью. Замену деталей лучше проводить поочередно, чтобы задняя подвеска все время оставалась надежно прикреплена к кузову.

Для замены реактивной и продольных штанг необходимы лишь гаечные ключи. Реактивная тяга снимается после того, как откручены и вынуты болты крепления.

Для снятия продольных необходимо предварительно открутить нижнее крепление амортизаторов. Сделать это просто:

• Отвернуть гайку.
• Вынуть болт.
• Вынуть распорную втулку амортизатора.
• Отвернуть крепления продольной тяги.
• Снять тягу.

Резиновые втулки тяг и амортизаторов лучше менять в комплекте. Их цена невысока, поэтому лучше делать все сразу, чтоб не возвращаться к трудоемкой процедуре разборки и сборки подвески.

Резиновые втулки тяг меняются после выпрессовки металлических втулок шарниров специальной оправкой. Последние при необходимости надо очистить от коррозии, используя круглый напильник.

Новые резиновые втулки перед установкой смачиваются мыльным раствором. Это уменьшает трение при монтаже деталей. При запрессовке распорной втулки необходимо предохранять резиновую втулку от порезов.

Резиновые шарниры амортизаторов состоят из двух частей. Их можно снять, поддев отверткой. После установки новых деталей шарниров амортизаторов и стальной трубки амортизатор крепится на место

При установке надо обратить внимание. Чтоб вогнутые стороны шайб крепления были обращены к резине

Гайки крепления амортизаторов затягиваются до упора в торцы стальной втулки шарнира.

Важно: для облегчения запрессовки резиновых втулок недопустимо использовать масло или увеличивать диаметр по краю отверстия. Это сильно сократит срок службы шарнира

Демонтаж узла

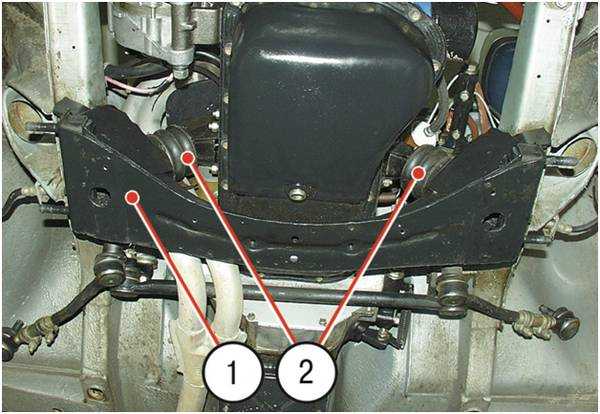

Балка передняя автомобиля ВАЗ 2107 снимается с использованием слесарного инструмента и подъемных приспособлений. Для выполнения указанной операции потребуются:

Ключи гаечные и головки в наборе с воротком и удлинителем.
Домкрат автомобильный или гидравлический, соответствующего размера и грузоподъемности.
Таль ручная и конструкция для ее крепления.
Переносная лампа для подсветки места проведения работ.

Вместо подъемного механизма могут быть использовано специальное приспособление, позволяющее вывесить двигатель с опорой на детали кузова. Работы удобнее всего производить в оборудованном гаражном боксе на подъемнике или над смотровой ямой. Последовательность действий мастера такая:

Передняя часть автомобиля вывешивается, с него снимаются передние колеса, кузов выставляется на прочные опоры.
Демонтируем стальной лист защиты двигателя и брызговики.
Капот желательно снять, чтобы избежать случайно повреждения. Силовой агрегат зацепляет за проушину, закрепленную на корпусе, и приподнимается талью или при помощи специального приспособления.
В случае отсутствия грузоподъемных механизмов опору можно разместить непосредственно под картером двигателя обязательно подложив обрезок доски. Это позволит избежать деформации детали.
Разбираем переднюю подвеску с обеих сторон машины. Демонтируем пружины и нижние рычаги вместе с осями.
Откручиваем болты крепления резинометаллических подушек опоры двигателя.
Отвинчиваем гайки на шпильках лонжероном, которые удерживают конструкцию на месте, и освобождаем ее.

Теперь можно выполнить непосредственно снятие балки с крепежа и убрать ее в сторону. Специалисту рекомендуют осмотреть подушки двигателя, в случае значительной их деформации показана их замена на новые детали.

Как правильно осмотреть подвеску

Несмотря на то, что зависимая задняя подвеска на ВАЗ 2107 отличается особой износостойкостью, водители все равно должны пристально следить за ее состоянием (особенно, если вы часто ездите по ухабистым дорогам). Чтобы это сделать, вам достаточно просто загнать машину на подъемник или использовать яму. Все повреждения и неисправности сразу бросятся вам в глаза.

Особое внимание следует обратить на следующие моменты:

• изношенность резиновых элементов;
• зазоры между деталями автомобиля;
• следы потеков масла на телескопических амортизаторах;
• резиновые втулки штанг должны быть неподвижны, то есть не иметь люфта;
• при сильной расшатанности втулок необходимо заменить и штанги.

Так как устройство моста задней подвески держится только с помощью штанг и отверстий, расположенных на нижней части амортизаторов, от его состояния зависит маневренность и поведение автомобиля. При своевременной замене необходимых элементов ваша машина ВАЗ 2107 будет служить вам верой и правдой не один год.

https://youtube.com/watch?v=videoseries

Строение задней подвески

Как ни странно, устройство зависимой задней подвески на ВАЗ 2107 несложное, но имеет ряд своих особенностей.  Ее главной частью является такой элемент, как задний мост, соединяющий колеса друг с другом в одну ось. Его балка монтируется к авто, так называемыми, реактивными штангами. Всего их имеется пять штук: четыре продольных (они расположены снизу) и одной поперечной (она располагается сзади балки и не дает ей смещаться). Соединение этих деталей производится специальными шарнирами – сайлентблоками.

1. одна из пружинок;
2. телескопический амортизатор;
3. штанга (поперечная);
4. сама балка;
5. продольная штанга (верхняя);
6. продольная штанга (нижняя).

Две пружины в форме цилиндров и буферы хода их сжатия являются главными составляющими у задней подвески на ВАЗ 2107. Нижняя часть пружинок давит на чаши, которые крепятся к балке, сквозь плотные резиновые прокладки. Верхние части пружинок находятся в опорных чашах кузова, а между ними – устройство в виде прокладки для изоляции.

Два буфера хода сжатия сделаны из резины и находятся в самих пружинах. Дополнительный буфер прикреплен над картером заднего моста (к самому дну кузова). Он служит авто для того, чтобы принимать нагрузку, приходящуюся на машину во время езды по плохой местности с высокой скоростью, или при выходе из строя других буферов.

Для того чтобы уменьшить вибрацию заднего моста, в устройство подвески входят телескопические амортизаторы.

Установка силового элемента и регулировки

Балка передней подвески ВАЗ 2107 монтируется в порядке обратном ее снятию и соблюдением правил и мер безопасности. Квалифицированная замена данного силового элемента подразумевает применение нового крепежа. В ходе работ следует произвести дефекацию узлов подвески особенно шаровых опор и сайлент-блоков. Замена неисправных элементов позволит избежать повторного ремонта в ближайшей перспективе.

Ремонтно-восстановительные работы такого рода на автомобиле ВАЗ 2107 обычно выполняются владельцами самостоятельно. Делается это обычно в целях экономии средств, однако точную регулировку углов установки колес без специального оборудования выполнить достаточно сложно. Для этого следует обратиться на специализированную станцию технического обслуживания. Замена несущих элементов кузова неизбежно приводит к изменению настроек.

Установка новой балки на автомобиль ВАЗ 2107 снимет проблему рыскания во время движения. Машина становится боле управляемой и не отклоняется от выбранной траектории движения. Новая балка повышает жесткость кузова на скручивание, что позитивно сказывается на общем его состоянии.

Монтаж передней балки ВАЗ 2107 (подробно)

Несложно догадаться, что порядок выполнения монтажных работ будет обратным, нежели тот, который применялся при демонтаже. Изначально следует проверить как расположены шпильки подушек — при установке они должны войти в крепежные отверстия.

Если стяжек для пружин нет — их заменяют проволокой, также используют домкрат, такой который обычно используют при выполнении ремонтных работ на «Жигулях» или «Москвичах».

Если говорить подробно, то:

• планку домкрата поднимают вверх, на высоту, которая позволит вставить пружину
• несколькими проволочными петлями пружину притягивают к домкрату, это позволит избежать выгибания проволоки или выскакивание ее в процессе сжатия
• путем плавного опускания планки домкрата требуется добиться сжатия пружины
• сжатую пружину потребуется прочно зафиксировать при помощи проволочных скруток

Все работы выполняются в последовательности, обратной демонтажу.

В качестве крепежных рекомендуется использовать исключительно новые элементы. Все имеющие дефекты и повреждения узлы также следует заменить новыми, особенно это касается шаровых опор и сайлент-блоков.

Такой подход считается более рациональным, ведь он избавит от необходимости выполнения повторных ремонтов в ближайшее время.
