Замена подшипника задней ступицы лада largus своими руками

Алгоритм действий

Выполняем демонтаж поворотного кулака

Предварительно осуществляем весь перечень потребных действий, на которых не заостряем здесь внимание. Прессом выдавливаем ступицу из поворотной цапфы

Если пресс отсутствует, то пользуемся оправкой в паре с молотком. При таком действии подшипник в большинстве случаев разрушается и на валу ступицы остается его внутренняя обойма. Извлечь ее поможет съемник. Если он отсутствует, то придется срезать, хотя это опасно повреждением ступичного вала. Из полости кулака вынимаем наружную обойму изделия. Устанавливаем новый подшипник и фиксируем его стопорным кольцом. Запрессовываем ступицу. Проверяем правильность ее посадки. Устанавливаем сборку узла на автомобиль LADA Largus.

Операции по снятию подшипника ступицы Лада Ларгус

Рекомендуем заменять подшипники обеих ступиц передних колес одновременно.

1. Снимите поворотный кулак (см. Снятие и установка поворотного кулака Лада Ларгус). 2. Зажмите поворотный кулак в тиски и выбейте ступицу молотком, используя оправку подходящего диаметра (например, торцовую головку).

3. Снимите ступицу. Вероятнее всего, на ней останется наружная половина внутреннего кольца подшипника. После снятия ступицы подшипник для повторного использования не пригоден.4. Установите съемник.

5. …и снимите наружную половину внутреннего кольца подшипника со ступицы.

6. Установите съемник подшипников и выпрессуйте наружную обойму подшипника из кулака. 7. При отсутствии съемника выбейте подшипник, используя оправку подходящего диаметра, так как выпрессованный подшипник не пригоден для повторного использования. 8. Очистите детали и смажьте тонким слоем консистентной смазки внутреннюю поверхность гнезда кулака и наружную поверхность ступицы.9. Запрессуйте новый подшипник до упора в поворотный кулак. При запрессовке подшипника в корпус поворотного кулака усилие следует прикладывать только к наружному кольцу подшипника, в противном случае можно повредить подшипник. 10. Запрессуйте ступицу в подшипник до упора, подперев опорой внутреннее кольцо подшипника. Ёсли при запрессовке ступицы не зафиксировать опорой внутреннее кольцо подшипника, то его можно повредить. 11. Установите поворотный кулак на автомобиль в порядке, обратном снятию. 12. Проверьте и при необходимости отрегулируйте углы установки колес в мастерских, располагающих специальным оборудованием.

Снятие и установка подшипника задней ступицы автомобиля Лада Ларгус.

Если при движении возникает посторонний шум в районе заднего колеса (обычно это свист или вой, который увеличивается при увеличении скорости, сильный нагрев ступицы), то подшипник вышел из строя и его нужно заменить.

Подтяжкой гайки ступицы, нельзя устранить люфт этого подшипника (если подтягивать эту гайку будет прогрессивный износ, осевой люфт не должен превышать 0,03 мм).

На рисунке 1 детали ступицы заднего колеса.

Замену подшипника производим на смотровой яме или подъемнике. Растормаживаем задние колеса.

Снимаем заднее колесо.

Полностью опускаем рычаг стояночного тормоза. Снимаем заднее колесо.

Зубилом сбиваем и снимаем защитный колпак подшипника ступицы.

Откручиваем гайку ступицы.

Снимаем тормозной барабан

После снятия тормозного барабана не нажимайте педаль тормоза, т. к. поршни могут полностью выйти из колесного цилиндра.

Крепление подшипника в ступице (рис. 5)

С наружной стороны барабана специальными щипцами для снятия стопорных колец снимаем стопорное кольцо подшипника.

Подшипник, подлежащий замене, выпрессовываем из гнезда барабана чашечным съемником

Можно выбить подшипник с помощью подходящей оправки, подложив под тормозной барабан два деревянных бруска. Перед установкой нового подшипника очищаем посадочную поверхность под него в тормозном барабане. Вставляем подшипник в гнездо барабана.

Запрессовываем новый подшипник съемником до упора, прикладывая усилие через оправку к наружному кольцу подшипника. При этом в качестве оправки можно использовать наружное кольцо старого подшипника.

Опирая чашку съемника с другой стороны барабана при запрессовке подшипника на автомобиле с ABS, не повредите задающее кольцо датчика скорости заднего колеса.

Устанавливаем в проточку барабана стопорное кольцо. Проверяем состояние цапфы. При повреждении ее посадочной поверхности под подшипник колеса или резьбы под гайку — заменяем ось ступицы заднего колеса.

Для этого головкой Е-16, отворачиваем четыре винта крепления цапфы заднего колеса к фланцу балки задней подвески, снимаем ее и устанавливаем новую цапфу. Монтируем тормозной барабан на цапфу. Момент затяжки болтов 80 Нм.

Гайку подшипника ступицы заднего колеса затягиваем моментом 175 Нм.

Основные функции

Для свободного и правильного вращения колес на Ладе Ларгус используются специальные подшипники ступиц. Устройства изготавливаются из высокопрочных металлов и имеют литую форму. Это необходимо, т. к. в процессе эксплуатации они воспринимают на себя большие механические нагрузки. По мере пробега этот элемент, так или иначе, начинает изнашиваться естественным способом. Это неизбежно приводит к тому, что деталь надо менять. Ускорить необходимость замены может неправильная эксплуатация автомобиля или неквалифицированный ремонт.

Подшипник расположен на оси ступицы колеса. Каждый автовладелец должен проявлять бдительность и уметь распознавать неисправности этого механизма, т. к. от этого зависит безопасность управления автомобилем и всех находящихся в нем людей. При разрушении данного элемента колесо может заклинить, и машина станет неуправляемой. А на высокой скорости это, вероятно, спровоцирует возникновение аварийной ситуации, поэтому пренебрегать заменой не стоит. При всём этом ступичные подшипники очень прочные, износостойкие и долговечные детали (при учёте высококачественных изделий), выдерживающие серьезные нагрузки.

На передней оси устанавливают двухрядные конические устройства роликового типа. Применение более сложных агрегатов обусловлено использованием переднего привода, где при торможении, разгоне и т. д. на подшипники действуют несколько сил одновременно. Сзади на ступицах установлены однорядные роликовые, т. к. на задней оси нагрузка гораздо меньше.

При правильной эксплуатации и своевременном обслуживании эти элементы могут прослужить до 130 000 километров пробега и более.

Неисправности подшипников ступиц колёс

Внешнее проявление неисправности/ поломки/проблемы:

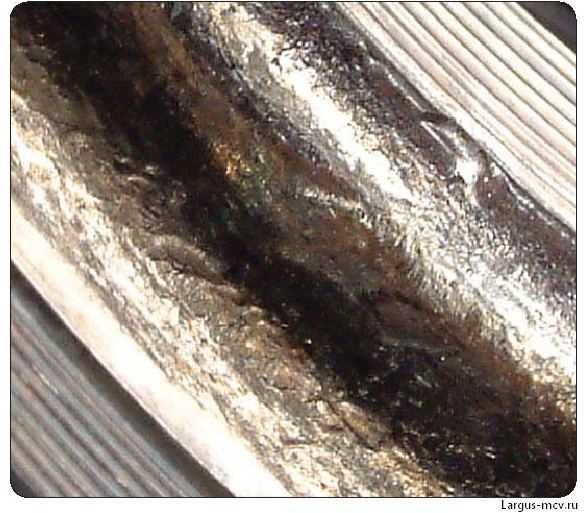

Повреждение дорожки качения Вероятная причина:
Ударное воздействие на внутреннее кольцо при монтаже подшипника.

Внешнее проявление неисправности/ поломки/проблемы:
Повреждение дорожки качения Вероятная причина:
Неправильный выбор момента затяжки при установке подшипника, в результате чего образовался слишком маленький зазор, что вызвало повреждение дорожки качения.

Внешнее проявление неисправности/ поломки/проблемы:
Повреждение дорожки качения Вероятная причина:
Попадание в подшипник инородного тела

Внешнее проявление неисправности/ поломки/проблемы:

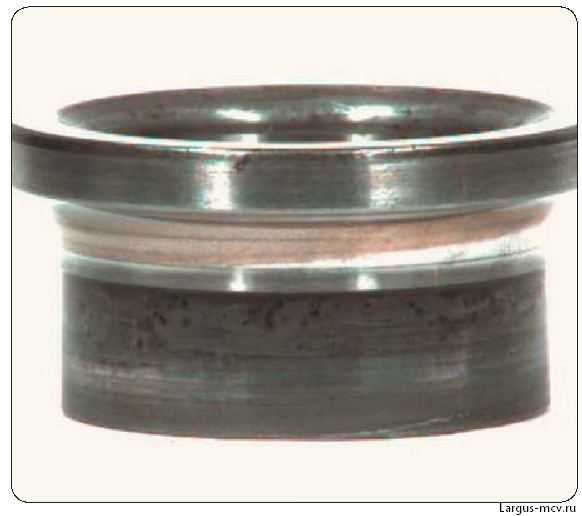

Потемнение поверхности наружного кольца подшипника Вероятная причина:
Неверная установка подшипника в кулаке, приведшая к фреттинг-коррозии поверхности наружного кольца и её потемнению. Для узлов этого типа следует использовать антифреттинговую пасту LGAF 3.

Внешнее проявление неисправности/ поломки/проблемы:

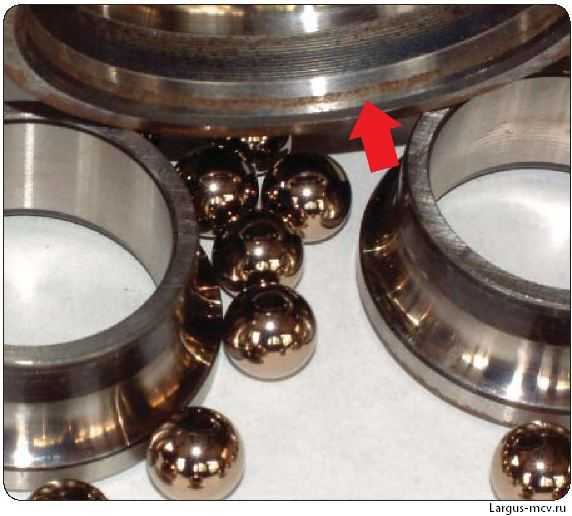

Повреждение дорожки качения Вероятная причина:
Попадание в подшипник инородного тела, вызвавшее износ и последующее выкрашивание поверхности кольца.

Внешнее проявление неисправности/ поломки/проблемы

Поломка, скол наружного кольца Вероятная причина:
Ударное воздействие на корпус/наружное кольцо при установке подшипника.

Внешнее проявление неисправности/ поломки/проблемы

Попадание воды Вероятная причина:
Проникновение воды через уплотнение, вызвавшее появление коррозии на внутренней поверхности наружного кольца.

Внешнее проявление неисправности/ поломки/проблемы

Отслаивание поверхности дорожки качения

Вероятная причина:
Нарушение технологии установки: несоответствующее монтажное усилие, вызвавшее превышение предварительного натяга в подшипнике.

Внешнее проявление неисправности/ поломки/проблемы

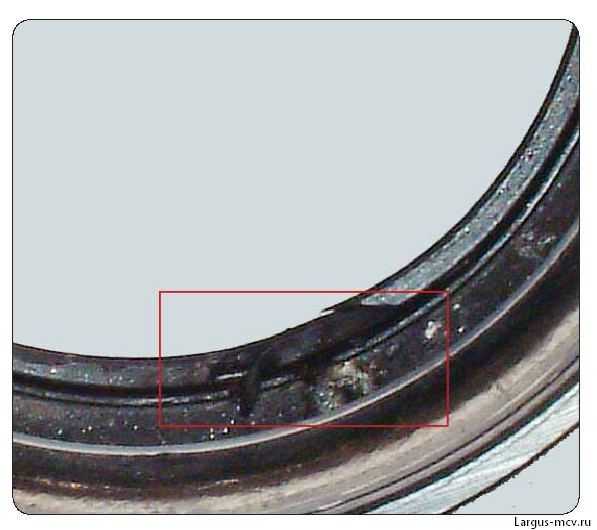

Вмятины на уплотнении Вероятная причина:
Повреждение уплотнения, скорее всего, вызвано ударным воздействием в процессе монтажа подшипника.

Внешнее проявление неисправности/ поломки/проблемы

Отслаивание поверхности дорожки качения

Вероятная причина:
Перекос при установки подшипника вызвал повреждение дорожки качения, которое прогрессировало до стадии отслаивания поверхности.

Внешнее проявление неисправности/ поломки/проблемы

Смещение уплотнения Вероятная причина:
Ударное воздействие на подшипник при монтаже привело к повреждению кромок внутреннего кольца, поверхности дорожки и смещению уплотнения с исходного положения.

Внешнее проявление неисправности/ поломки/проблемы

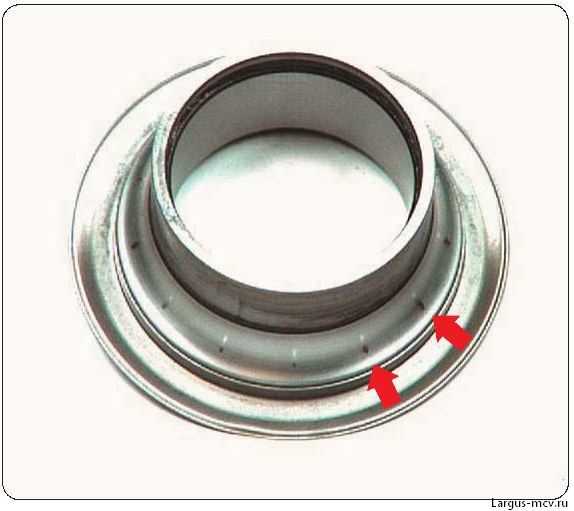

Пластическая деформация поверхности дорожки

Вероятная причина:
Пластическая деформация происходит при нагрузках, превышающих предел прочности материала. Статические или ударные перегрузки вызывают пластические деформации с образованием вмятин на поверхностях дорожек качения подшипника, расположенных соответственно шагу тел качения.

Внешнее проявление неисправности/ поломки/проблемы

Увеличенный по ширине след характерного цвета на дорожке от тел качения в сторону буртика

Вероятная причина:
В процессе эксплуатации зазор в подшипнике увеличивается, что обуславливает значительное изменение ширины следа на дорожке от тел качения.

Внешнее проявление неисправности/ поломки/проблемы

Пластическая деформация поверхности внутреннего кольца Вероятная причина:
Такой тип деформации на дорожке качения указывает на повышенную вибрацию вала.

Внешнее проявление неисправности/ поломки/проблемы

Повреждение уплотнения Вероятная причина:
Нарушение технологии установки, скорее всего, ударное воздействие на подшипник при монтаже.

Внешнее проявление неисправности/ поломки/проблемы

Повреждение уплотнения Вероятная причина:
Повреждение вызвано, скорее всего, перекосом при монтаже подшипника, приведшим к контакту уплотнения с резьбовой частью вала.

Внешнее проявление неисправности/ поломки/проблемы

Выкрашивание поверхности Вероятная причина:
Перекос при установке подшипника, повлекший выкрашивание поверхностей дорожки качения и наружного кольца.

Внешнее проявление неисправности/ поломки/проблемы

Попадание воды/ржавчина Вероятная причина:
Повреждение уплотнения, скорее всего, из-за несоблюдения технологии при монтаже.

Рекомендации

1. Замена задних тормозных колодок в автомобиле LADA Largus должна осуществляться не реже одного раза в течение двух лет, ведь попадание влаги внутрь контура приводит к снижению температуры кипения, а следственно, эффективности системы.
2. С достаточной периодичностью наблюдайте за уровнем жидкости в бачке. Его приходится пополнять.
3. Если уровень интенсивно снижается, значит принимайте меры по поиску очага утечки. Возможно произошла разгерметизация системы, а это весьма опасно «потерей» тормозов в дороге.
4. Колодки с АБС или без рекомендуем менять, когда степень их износа достигла или начала превышать 70-процентный предел.
5. После зимы не ленитесь очистить тормозные суппорта и смазать направляющие (в передних механизмах). Это не позволит этим узлам закиснуть.
6. Не экономьте на колодках, ведь от качества этих расходников зависит безопасность.

Замена задних тормозных колодок не сложная, но ответственная процедура.

Причины неисправности

Передний ступичный подшипник по своей структуре является достаточно крепкой деталью, и чтобы преждевременно вывести его из строя требуется приложение действительно значимых усилий. При адекватной эксплуатации этот компонент подвески проявляет завидную живучесть, не досаждая владельцу намеками на свою неисправность. Только естественный износ в течение длительного пробега способен воздействовать на состояние данного компонента.

Если затронуть причины выхода из строя рассматриваемого нами подшипника, то можно выделить несколько аспектов:

1. Повышенный пробег. Поломка подшипника в Лада Ларгус может дать о себе знать к пробегу от 60 до 110 тыс. км. Этот параметр является индивидуальным для каждой модели. Также на него прямое влияние оказывают условия эксплуатации. О возникновении поломки будет свидетельствовать специфически хруст, доносящийся с области переднего колеса. О таком звуковом сопровождении неисправности знает практически каждый водитель.
2. Потеря герметичности. Сепараторная часть подшипника закрыта пластиковыми кожухами. Они позволяют смазке сохраняться и обеспечивать снижение величины трения, возникающего при вращении внутренней обоймы изделия вместе со ступицей. Со временем данные протекционные элементы приходят в негодность, после чего в рабочую зону проникает грязь, вымывая смазку. Вскоре появляется гул, который намекает владельцу на необходимость диагностирования узла.
3. Экстремальная езда. Разбитые дороги не являются союзником подшипников ступиц. Регулярная езда Лада Ларгус по ухабам беспощадным образом выводит из строя эти, казалось бы, надежные элементы подвески.
4. Неправильный монтаж. Некорректно замененный подшипник не будет обеспечивать выполнение своих функций и вскоре потребует очередной замены.

Замена ступичного подшипника своими руками

При возникновении таких неисправностей надо понимать, что процедура с передним элементом несколько отличается от снятия и установки заднего устройства.

Меняем передний подшипник

При замене агрегата спереди следует учитывать, что передний привод осложняет процесс. К тому же, помимо стандартных инструментов (набор торцевых головок, обязательно головка на 30, гаечные ключи, отвёртки, молоток и т. д.), потребуется специальный съёмник для снятия подшипника. Перед тем как начать работу, следует обязательно зафиксировать машину, включить первую скорость, подложить под колеса упоры и поднять рычаг ручного тормоза.

Дальнейший процесс замены выглядит следующим образом.

1. С помощью отвёртки нужно снять защитный колпак ступицы, закрывающей гайку, после чего следует расконтрировать ее и, воспользовавшись головкой на 30 с мощным усилителем, ослабить гайку.
2. Теперь можно вывесить колесо домкратом и снять его, открутив гайки креплений.
3. Суппорт тормозов рекомендуется заранее подвязать к пружине стойки, чтобы не допустить его провисания на одном только тормозном шланге. После этого суппорт можно снять с поворотного кулака. Предварительно нужно открутить два болта и извлечь тормозные колодки.
4. Далее откручиваются гайки тормозного диска, после этого его можно демонтировать.
5. Отвёрткой с плоским концом снять стопорное кольцо.
6. Воспользовавшись специальным съёмником можно выпрессовать подшипник из посадочного места.
7. Это гнездо после снятия детали необходимо тщательно очистить от грязи, остатков смазки и коррозии, затем набить свежей смазкой.
8. С помощью того же съёмника новый подшипник запрессовывается в посадочное гнездо, при этом нельзя допускать перекоса устройства.
9. Стопорное кольцо устанавливается на свое место, после чего подшипник фиксируется упорной шайбой и ступичной гайкой. Этой же гайкой регулируется люфт при вращении колеса.

После обратной сборки следует сделать контрольный заезд, чтобы убедиться в отсутствии вибрации, хруста и т. д. Для убедительности нужно ещё раз проверить люфт в рулевом управлении. Если нет специального съёмника, используются другие, более трудоёмкие способы. Например, выколачивание с помощью подходящего по размеру обрезка металлической трубы или нагрев посадочного гнезда.

Алгоритм замены заднего ступичного

Процесс во многом схож с предыдущим, когда нужно было сделать это для передней оси. Причем поменять подшипник задней ступицы проще. Следует снять колесо и тормозной барабан, после чего открутить ступичную гайку. Тормозные колодки демонтировать не нужно, они не помешают процессу. Снимается подшипник также с помощью съёмника.

Посадочное место тщательно очищается от грязи и остатков смазки, после чего съёмником устанавливается новый подшипник. Предварительно посадочное место смазывается подходящей смазкой, например, литолом. Далее узел собирается в обратном порядке. Рекомендуется под заглушку забить побольше смазки, после чего посадить ее на герметик.

Если воспользоваться инструкцией и строго выполнять все пункты, ничего сложного в замене подшипников ступицы нет, особенно когда под рукой есть съёмник.

Также следует учитывать, что если автомобиль в хорошей комплектации, то он обязательно оборудован антиблокировочной системой тормозов (АБС). А значит, придется демонтировать и этот узел. Рекомендуется провести развал–схождение колес, если менялись передние элементы. Так можно исключить вибрации, увод в сторону, к тому же уменьшится износ резины и снизится расход топлива.
