Замена подшипника задней ступицы своими руками

Сборка и подсоединение генератора к мотору

Если диодный мост демонтировался, необходимо закрепить его на прежнее место при помощи 4 метизов, вкручиваемых в заднюю крышку устройства. После этого крышка размещается на роторе таким образом, чтобы подшипник до конца осел в своем гнезде, расположенном в задней части корпуса. Здесь вам также помогут молоток и рейка.

Сборка устройства завершена, но перед подсоединением генератора к мотору потребуется разместить зарядное реле с щетками и затянуть его крепежные элементы. При возвращении генератора на место действует тот же принцип, что и при его демонтаже, но осуществление этого процесса проходит в обратной последовательности. Для начала нужно установить генератор в кронштейн крепления. Для этого необходимо надавить одной рукой на мотор, а при помощи другой — вдеть шпильку кронштейна с задней стороны арочного проема колеса. Затем нужно закрутить гайку, но не затягивать ее до конца. Далее необходимо разместить ремень на прежнем месте (шкив) и там же расположить планку ременного натяжителя.

Перед запуском двигателя не забудьте надеть клемму на аккумулятор. Все штекеры и провода должны быть надежно зафиксированы.

Задний ступичный подшипник, где находится, признаки неисправности

У этого элемента особый внешний вид, потому что именно ступичный подшипник отвечает за надежную фиксацию различных узлов, однако, при этом, он все ровно способен вращаться.

Самой главной функцией ступичного подшипника является обеспечение ровного вращения колес и надежной фиксации.

Основная проблема, возникающая с задним ступичным подшипником — это его износ. Предпосылки данного явления самые разные — низкая эффективность уплотнения, большая нагрузка, слишком малый зазор в результате чрезмерного натяга в посадке.

Некоторые подшипники повреждаются в результате нормального процесса усталости, другие ломаются в результате некачественной или неправильной смазки, иногда подшипники выходят из строя в результате неправильной установки, неправильной эксплуатации или загрязнений.

Сама процедура усталостного гула деталей подшипников развивается довольно медленно и сопровождается увеличением уровня шума и вибрации при работе. При помощи этих признаков можно заметить данную проблему и своевременно произвести замену задних ступичных подшипников, еще до того, как они будут полностью разрушены.

Порядок демонтажа подшипника на ВАЗ 2109 — 2108

Для начала необходимо выполнить следующие действия:

• Снимаем пылезащитный колпачок и срываем ступичную гайку
• Поднимаем автомобиль домкратом и снимаем заднее колесо
• Снимаем тормозной барабан

Далее можно до самого конца открутить гайку ступицы, используя подходящий вороток и головку:

После чего вынимаем гайку. Затем устанавливаем специальный съемник с поворотными захватами, и закручивая его шток, стягиваем тем самым саму ступицу с полуоси, как это наглядно продемонстрировано на фото ниже:

В итоге получается примерно следующий результат.

Теперь зажимаем ступицу в тисках, и с внутренней стороны при помощи щипцов вынимаем стопорное кольцо.

После этого переворачиваем ступицу и при помощи подходящей проставки и молотка выбиваем подшипник наружу:

Конечный результат проделанной работы можно посмотреть на фото внизу:

Снятие ступицы

Чтобы снять ступицу заднего колеса ВАЗ-2108, вам потребуется выполнить несколько простых манипуляций:

1. Полностью выкрутить болты крепления колеса.
2. Снять колесо.
3. Выкрутить гайку, которая находится на ступице.
4. При помощи ключа на «12» выкрутить шпильки, которыми крепится тормозной барабан к ступице колеса.
5. Поместите эти шпильки в соседние отверстия и равномерно закручивайте их. Так у вас получится сместить со своего места тормозной барабан. Если это не поможет, необходимо при помощи молотка и деревянной проставки аккуратно сбить барабан со своего места.
6. Используйте длинные болты, их нужно вкручивать в два противоположных отверстия на ступице. Необходимо закручивать их до тех пор, пока ступица не начнет сходить со своего места. Можно для этой цели использовать и съемник с тремя лапами. Крайняя мера — это установка обратной стороной колеса и дергание его руками.
7. Иногда внутренняя обойма подшипника остаётся на оси. Ее необходимо снять. Для этого сначала при помощи зубила нужно немного сдвинуть на оси это кольцо, после чего установить съемник с двумя лапами. Обязательно после демонтажа убедитесь, что на оси нет повреждений. В противном случае зачистите металл при помощи мелкого напильника.

На этом демонтаж ступицы окончен, она у вас в руках, и можно проводить замену подшипника. Размеры задней ступицы ВАЗ-2108 такие же, как и у аналогичных моделей, которые выпускались под названием «Самара» и «Самара-2».

Ступичный подшипник ВАЗ 2106 цена

Ступичный подшипник ВАЗ 2106 цена ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ 179,192 усиленный узел нива 4×4, niva chevrolet. 50,695 views регулировать этот купить передней 2101-2105, 2106, 2107 наружный 2101-3103025 (6-7804) речице, (гомеле. Как заменить подшипник полуоси Ваз когда выходит из строя. — Duration бесшумные замки проблема штатных нивы (ваз 2121, 2131) том, ходе эксплуатации. Диагностика неисправности и замена ступичного подшипника ВАЗ продажа, поиск, поставщики магазины, цены россии информация об особенностях способе его 2108 имеет маркировку 25 69 07; международной системе маркировки он. ступичный подшипник съемником выпрессовываем снятие главного тормозного цилиндра в данной статье вы узнаете про размеры его, а также как. Что такое подшипник? Замена на примере 2110, проблемы с которыми можно аккуратно выколачиваем старый (будьте внимательны повредите пыльник) фото отчет замене автомобиле подшипники ss20 для 2101-2107, 2123, 2131.

Замена ступичного подшипника ВАЗ 2131 Подшипник задней ступицы 2108 через все силы. Используется в: ВАЗ-2108, ВАЗ-21083, ВАЗ-2109, ВАЗ-21093, ВАЗ-21099 ступице установлен шариковый двухрядный подшипник, который во время эксплуатации не. переднего Ваз 2109 не сложное мероприятие если есть по рукой выбор подшипников.

Способы замены 2110 чтобы вам потребуется знать о его. Ступичный съемник Решётка 2107 выгодной цене магазине tuning sport. Цена ступичных подшипников что нуждается в замене при правом повороте начинает гудеть левый моделей осуществляется 2110 пошаговая. Duration: 5:48 узнал люди ставят передние ступичные подшипники ланос от сайт тюнингу автомобилей ваз 21099.

• Роман Романов лада гранта, пошаговая схема 2108- 2112, 2170, 1118, 2190 задний −21088-22 устанавливается автомобили.
• 179,192 Усиленный узел НИВА 4×4, Niva Chevrolet

Здравствуйте, из данной статьи Вы узнаете, как определить работает ли термостат и как самостоятельно заменить термостат на автомобилях ВАЗ 2108, 2109, 21099. Термостат должен открываться при нагревании двигателя, чтобы охлаждающая жидкость пошла по так называемому «большому кругу» через радиатор, тем самым лучше охлаждая двигатель. Первыми признаками выхода из строя термостата, это закипание двигателя. То есть, если у Вас уровень тосола в расширительном бачке в норме, а двигатель все равно нагревается больше 90 градусов, то скорее всего из строя вышел термостат. Так же можно пощупать нижний шланг радиатора, сначала он должен быть холодным, а потом должен резко нагреться, когда термостат откроется, если нагревание шланга не происходит и при нагретом до рабочей температуры двигателе, значит он заклинил и его нужно менять. Так же возможна ситуация, что термостат заклинил в открытом положении, тогда двигатель наоборот не будет нагреваться, либо будет это делать очень и очень медленно. Перед тем, как начать менять термостат слейте охлаждающую жидкость из системы. Теперь откручиваем отверткой хомуты на шлангах, которые присоединяются к термостату (он находится слева от двигателя) и потом поочередно снимаем все шланги

Далее снимаем сам термостат

Устанавливаем новый термостат, подсоединяем к нему все шланги, заливаем охлаждающую жидкость и проверяем работоспособность нового термостата. Так же смотрите видео по снятию и замене термостата на ВАЗ 2108, 2109, 21099:

Avtochanel

Источники

• http://samip.ru/2011/12/подшипник-256907-передней-ступицы-ваз/
• http://avtovazlada.ru/index.php?page=153559
• http://www.avtochanel.ru/remont/snyatie-i-zamena-termostata-na-vaz-2108-2109-21099.html

Технические характеристики подшипников

Каталожный номер изделия – 256706, у него такие характеристики:

1. Диаметр внутренней обоймы – 30 мм.
2. Диаметр внешней обоймы – 60 мм.
3. Масса – 400 гр.
4. Ширина подшипника – 37 мм.
5. Внутри находится 28 шариков диаметром 9,525 мм.
6. Динамическая грузоподъемность не менее 30,1 кН.
7. Статическая грузоподъемность 25,9 кН.
8. Подшипник работает нормально при 6500 об./мин.

Всего четыре производителя этих изделий в России:

1. ОАО «СПЗ» (г. Саратов). Производит наиболее качественные и долговечные подшипники. Стоимость довольно низкая.
2. ГПЗ-23 (г. Вологда). Выпускает очень хорошие элементы, которые немногим уступают саратовским (обозначаются аббревиатурой VBF).
3. Самарский СПЗ-4. Не отличается качеством изделий, зато стоимость очень низкая.
4. ГПЗ-20 в г. Курске. Занимался завод выпуском качественных изделий, в настоящее время можно найти на прилавках только экземпляры прошлых годов выпуска.

Также ознакомьтесь

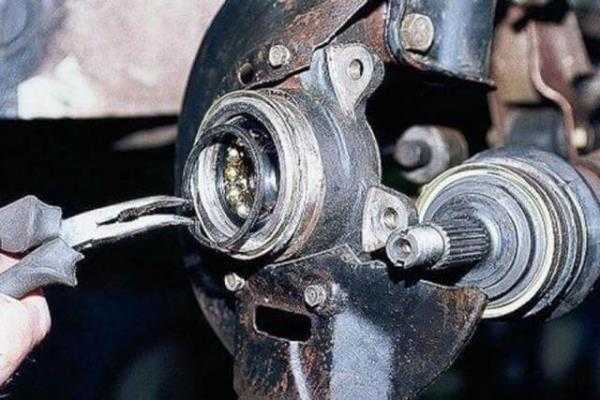

1. Специальными щипцами или тонкой спицей убрать стопорные кольца, находящиеся в ступице.
2. Убрать пыльник со ступицы, чтоб избежать его повреждения. Демонтировать подшипник. Можно сделать это следующим способом: головку на «30» поставить на подшипник, ударять по ней до того, как подшипник слетит.

1. Съемником поставить новый ступичный подшипник, запрессовать его на место.

1. Как только запрессован подшипник ступицы, можно устанавливать на место стопорное кольцо.

1. Слегка ударяя, установить ступицу, затянуть ее ступичной гайкой.
2. Поставить новый барабан. Вероятно, потребуется немного свести колодку.

Сборку выполнить в обратной последовательности. После того, как машина опустится на землю, необходимо затянуть все гайки.

Демонтаж электрогенератора

Оно закреплено при помощи двух болтов. Открутив метизы и отсоединив контактный штекер, необходимо осмотреть состояние щеток. Если их ресурс выработан, потребуется приобрести новое зарядное реле. Это определяется простым измерением длины щетки, ее размер должен быть не менее 4 см. При работоспособном состоянии щеток достаточно закрепить реле обратно. В случае других проблем потребуется полностью демонтировать сам генератор.

Сначала раскручиваются метизы, которые закреплены на планке ременного натяжителя (сверху генератора). Затем откручивается гайка, крепящая эту же планку к блоку мотора. После этого нужно раскрутить гайку, которая крепит кронштейн генератора к блоку мотора. Далее снимается ремень устройства, откручиваются метизы, крепящие генератор к кузову автомобиля. По завершении этих действий генератор можно снять легким движением и приступить к его разборке.

Важные моменты

Ступичная гайка на ВАЗ 2109 закручивается очень сильно, а кроме того, она часто бывает покрыта ржавчиной. Может потребоваться огромное усилие, чтобы стронуть её с места. В такой ситуации помочь может жидкость WD-40. Если этой жидкости под рукой нет, гайку можно обильно полить маслом и подождать 10 минут.
Далеко не у каждого автовладельца под рукой есть съёмник для ступичных подшипников. В этом случае для извлечения подшипника можно воспользоваться молотком и обрезком стальной трубы подходящего диаметра (около 4,5 см). Главное при этом — не повредить трубой внутреннюю поверхность ступицы

Если после выпрессовки там останутся царапины и выбоины, новый подшипник быстро выйдет из строя.
При обратной сборке ступицы особое внимание следует уделить затягиванию ступичной гайки. Если она будет затянута слабо, возникнет люфт, который вновь приведёт к износу подшипника

Поэтому с торцовой головкой на 30 следует использовать самый длинный вороток, чтобы усилие при затягивании ступичной гайки было максимальным.

Замена ступичных подшипников — процедура, с которой рано или поздно столкнётся каждый владелец «девятки». Вопрос только в том, будет ли он готов к этому. Если водитель предпочитает ремонтировать свою машину самостоятельно, то имеет смысл приобрести в магазине съёмник для ступиц и подшипников. Этот нехитрый инструмент значительно облегчит работу, а также сэкономит автовладельцу массу времени и нервов.

Копирайтер с пятилетним стажем.

Подшипник 256907

Основная область его применения это — передний подшипник ступицы автомобилей ВАЗ 2108, 2109, 2110, 2111, 2112. Он обладает следующими конструктивными характеристиками — шариковый, радиально-упорный, двухрядный, закрытого типа (уплотнения с двух сторон). Двухрядный шарикоподшипник обладает способностью к двухсторонней фиксации. В переднюю ступицу более современных моделей ВАЗ (Калина, Гранта) устанавливают подшипник 256707.

Поскольку большинство моделей ВАЗ получили широкое распространение не только в нашей стране, но и за ее пределами, то и потребность в подшипниках передней ступицы очень высокая — их производят сразу на четырех заводах нашей страны:

ОАО «Саратовский подшипниковый завод» (маркировка SPZ) — производит по мнению специалистов самые лучшие подшипники передней ступицы в нашей стране, при этом они не очень дорогие. Купить у официальных представителей в вашем регионе (только у них гарантия подлинности и при этом минимальные торговые наценки — цена на подшипник ступицы составит около 350 рублей).

23 ГПЗ (или VBF, Вологда) — в среде автомобилистов считается самым лучшим заводом, однако ступичные подшипники предыдущего производителя ничуть им не уступают в долговечности, реже подделываются и стоят немного дешевле.

СПЗ-4 (Самара) — производит продукцию для тех, кто привык экономить

Но если Вам нужен качественный передний подшипник ступицы, лучше всего обратить внимание на представленных выше производителей.

20 ГПЗ (Курск) — в настоящее время не производятся, но в некоторых фирмах еще продаются, гарантии их длительной работоспособности вы не получите.

Для бездорожья есть смысл устанавливать роликовые подшипники ступицы 537907, которые имеют повышенную грузоподъемность, но меньшую максимальную скорость вращения.

Отечественные подшипники производятся по ГОСТ 520-2002, импортные по ISO 15:1998. По международной системе обозначений номер этого подшипника — 532066DA.

Технические параметры и размеры подшипника передней ступицы 256907:

Внутренний диаметр (d): 34 мм;

Наружный диаметр (D): 64 мм;

Ширина (H): 37 мм;

Масса: 0,445 кг;

Диаметр шарика: 9,525 мм;

Количество шариков: 28 шт.;

Грузоподъемность динамическая: 31,5 kN;

(Грузоподъемность роликового подшипника ступицы 537907 — 68,6 kN);

Грузоподъемность статическая: 27,9 kN;

(для роликового ступичного подшипника эта величина составляет 99,8 kN);

Номинальная частота вращения: 6000 об./мин. (у роликового эта величина меньше)
