Замена заднего фонаря на ВАЗ 2123. подключение заднего плафона (фото и видео)

Жгуты дверей

В салоне проходят жилы, соединяющиеся с проводкой дверей. Они обеспечивают работу стеклоподъемников, динамиков, сигнализации, обогрева заднего стекла и т.д. У каждой магистрали есть розетка, благодаря которой дверь можно легко снять и поставить на место.

Отметим некоторые особенности:

• в каждом жгуте есть жилы, идущие к модератору центрального замка, в более совершенных моделях у задних дверей есть провода плафона освещения салона и редуктора стеклоподъемника;
• жгут двери водителя идет к кнопкам двух стеклоподъемников своей и пассажирской;
• в передних дверях идут жилы к динамикам, которые в них находятся;
• жгут задней двери – один из самых сложных – он включает провода обогрева стекла, редуктора стеклоочистителя и омывателя, заднего стоп-сигнала, провода центрального замка и «массы».

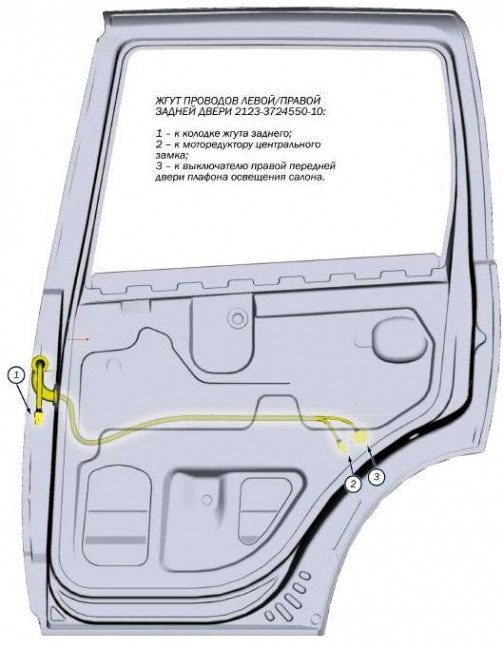

Схемы жгутов дверей вы можете посмотреть на картинке. Все они берут начало от заднего жгута, который идет к задним фонарям.

Когда необходимо производить замену

Стоп-сигналы, как правило, перегорают в самый неподходящий момент, или случается такое, что они перестают корректно работать, особенно часто это происходит, если она выполняет две функции, габаритов и стопов, и получается, так что габариты работают, а стопы нет. Помимо этого если контакт плохой, лампочка может начать мигать. В этих случаях необходимо замена лампочки заднего стоп сигнала.  Еще довольно редко меняют рабочую лампу, это делается в том случае, если результат от штатной вас не устраивает, и вы хотите получить больший результат, в этом случае она меняется на светодиодные огни, так как у нее есть ряд преимуществ таких как:

• Удельная светоотдача лучше
• Время работы 100 часов, что значительно выше, чем у простой лампы, у которой эти часы равняются двум тысячам
• Разгорается она мгновенно,  тем самым предупреждая раньше сзади идущий транспорт о вашем торможении
• Высокие эксплуатационные свойства, что позволяет продлить работу, не смотря на возникающие вибрации при езде по нашим дорогам

Операции по снятию заднего фонаря (фары) Лада Гранта

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.2. Отогните обивку багажника за задним фонарем. (держится на липучке)

3. Сожмите фиксатор колодки…

4. …и отсоедините колодку жгута проводов от заднего фонаря.

5. Отверните три гайки крепления заднего фонаря (фары)

Так расположены гайки крепления заднего фонаря Лада Гранта.

6. Потяните назад и, сдвинув направляющую с держателя на кузове, снимите задний фонарь (фару) Установите задний фонарь в порядке, обратном снятию.

При установке заднего фонаря Лада Гранта, для герметизации отверстий, через которые проходят крепежные шпильки фонаря (фары), лучше использовать герметик.

Снятие задних фонарей на автомобиле Лада Гранта производят для их замены в случае механического повреждения или когда наличие фонарей будет мешать проведению различных ремонтно-восстановительных работ. Для выполнения демонтажных работ потребуется торцовая головка на восемь. Проделайте следующую последовательность действий:

Обесточьте автомобиль, отсоединив клемму минус от аккумуляторной батареи.

Отгибаем декоративную обшивку за задним фонарем и отжимаем пластиковый фиксатор разъема с проводами.

• Отсоединяем разъем с проводами от фонаря.
• Далее торцовой головкой откручиваем три гайки крепления корпуса к кузову автомобиля.

• Потянув фонарь на себя и сдвинув направляющую с держателя на кузове, снимаем его.
• Выполните необходимый ремонт или замену, после чего установку проведите в обратной последовательности.

На этом ремонтные работы по снятию заднего фонаря на автомобиле Лада Гранта (Ваз 2190) завершены.

Автомобиль: Лада Гранта. Спрашивает: Лиза.

Приобрела себе автомобиль Лада Гранта. В целом полностью удовлетворена им. С неполадками сталкиваться особо не приходилось ещё. Но в последнее время столкнулась с проблемой запотевания задних фар.

Фары по непонятным для меня причинам постоянно запотевают. Как я понимаю образование конденсата происходит внутри пары, хотелось бы понять по какой причине это происходит.

Назначение фонарей

Основным предназначением этих изделий является обозначение габаритов транспортного средства. Таким образом, основными функциями заднего осветительного изделия являются:

1. сигнализация о торможении;
2. световой сигнал о совершении поворота в правую или левую сторону;
3. подача сигнала о движении задним ходом;
4. собственно сам световой сигнал, указывающий габариты авто в темное время суток.

Все эти сигналы предназначаются непосредственно для позади едущих водителей. Но стоит заметить еще одну функцию – придание стильного дизайна для автомобиля. А от этого много что зависит! Рассмотрим подробнее конструкцию задних фар автомобиля Нива Шевроле.

Конструктивные особенности

В природе для автомобилей существуют задние фары разборной и неразборной конструкции. Шевроле Нива имеет правый и левый задние фонари неразборной конструкции, что позволяет осуществлять только замену лампочек.

Итак, правый и левый задние фонари имеют абсолютно идентичную конструкцию. Он состоит из пластикового основания, собственно на котором и размещаются патроны для установки лампочек. Немалую роль играет и рассеиватель, который размещается внутри фары и играет роль в распределении светового потока. Если бы рассеиватель отсутствовал, то свет не заполнял бы ячейку фары.

Завершающим элементом фары является стекло, окрашенное в разные цвета: красный, белый и оранжевый. Стекло соединяется с корпусом посредством специального клея, после чего изделие считается неразборным. Предок ВАЗа-2123 автомобиль Нива 4х4 имеет задние фары разборной конструкции, что позволяет осуществлять внутреннюю очистку.

Но благодаря герметичности конструкции, левая и правая фары ВАЗ-2123 в очистке не нуждаются. Стоит также отметить, что задняя фара имеет стекло, состоящее из поликарбоната, что гораздо повышает светопропустимость.

Снятие и замена

В большинстве случаев задние фары снимаются в случае, если повреждается непосредственно стекло, так как оно принимает все удары на себя. Так как ВАЗ-2123 является внедорожником, то не имеет смысла говорить о причине повреждения задних фар.

Итак, снимаются задние фонари, как левый, так и правый по следующей методике:

1. Первоначально обесточивается авто от питания АКБ;
2. Для работ потребуется гаечный ключ (трещотка).
3. Открывается багажник автомобиля ВАЗ-2123 и приступаем к извлечению обшивки, которая скрывает крепления изделия.
4. После извлечения обивки можно увидеть внутреннюю часть устройства, которая крепится четырьмя болтами к кузову. Гайки этих болтов необходимо отвинтить ключом на «10».
5. Перед извлечением необходимо отсоединить питающую клемму.

Теперь производятся соответствующие мероприятия или замена фары, после чего устанавливается на место.

Если же требуется замена перегоревшей лампочки, то в снятии изделия нет потребности. Для этого снимается салонная обшивка, после чего, нуждающуюся в замене лампочку извлекают вручную путем демонтажа патрона. Патрон крепится пластиковыми фиксаторами, поэтому трудности в его извлечении не возникают. Заменив лампочку, патрон устанавливается на место в обратном порядке.

Тюнинг- доработка

Для внедорожника ВАЗ 2123 Шевроле Нива имеется два способа модернизации фар, которые мы рассмотрим. Эти способы называются:

• Модернизация стандартных изделий или тюнинг по-домашнему;
• Установка фонарей нового образца.

Тюнинг стандартной комплектации осуществляется путем использования специальной накладки, которой оклеивается стекло фары. Такие накладки стали довольно популярными, так как за минимум капиталовложений получается совершенно новый дизайн автомобиля. Накладки могут быть как пластиковые, так и акриловые. Пластиковые накладки на порядок выше по стоимости, так как они защищают стекло от механических воздействий. Пример задних фар с пластиковыми накладками изображен на фото.

Тюнинг задних фар путем установки изделий нового образца – этот способ дорогостоящий, но он в корни способен изменить дизайн вашего автомобиля. Многие попросту могут не узнать марку автомобиля, а это означает, что тюнинг удался на славу. Для установки изделий нового образца потребуется обычная замена стандартной комплектации фар. Стоимость изделий составляет около 2000 рублей за штуку. Изделие имеет вид, представленный на фото ниже.

Вид спереди

На этом стоит отметить, что задняя оптика для автомобиля не менее важна, нежели передняя, и хоть транспортное средство без фонарей может передвигаться, но в темное время суток это чревато аварийной ситуацией.

Дополнительный блок реле и предохранителей

Он находится за вещевым ящиком в ногах у переднего пассажира. Для доступа, к сожалению, придется снять вещевой ящик. Тут расположены предохранители электровентиляторов системы охлаждения и реле управления двигателем (система впрыска).

Схема

Назначение

1. Дополнительное реле (вклю­чает правый электровентилятор через дополнительный резистор на низкую ско­рость вращения);
2. Предохранитель (50А), защищающий силовые цепи до­полнительного реле и реле правого элек­тровентилятора;
3. Предохранитель бензонасоса (топливного насоса) (15А), защищающий силовые цепи реле электробензонасоса;
4. Предохранитель (15А), защищающий цепь постоян­ного питания контроллера;
5. Реле правого электровентилятора;
6. Реле левого электровентилятора;
7. Реле электробензонасоса;
8. Главное реле;
9. Предохранитель (50А), защищаю­щий цепи левого электровентилятора;
10. Предохранитель (15А), защищаю­щий силовые цепи, включаемые главным реле;
11. Контроллер
