Как поменять сцепление на Лада Гранте?
Как поменять сцепление на Ваз 2107
1). С АКБ снимаем клемму «-».
2). Снимаем рычаг КПП, надавив на него и поддев отверткой пластиковую стопорную втулку.
3). Отсоединяем выхлопную трубу автомобиля от резонатора.
4). Выкручиваем болты, удерживающие на кожухе КПП рабочий цилиндр сцепления и отсоединяем его.
5). В случаи, утечки тормозной жидкости из рабочего цилиндра, заменяем его (после замены цилиндров сцепления, производим прокачку сцепления). Касается это также и главного цилиндра сцепления.

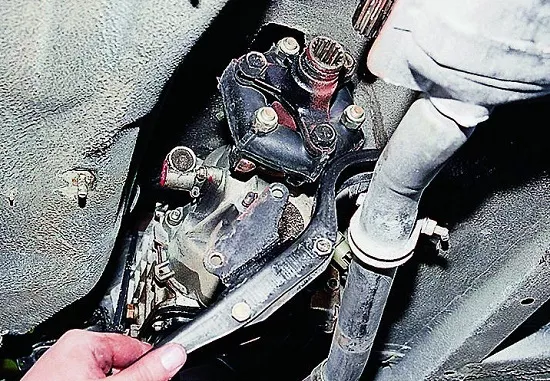

6). Откручиваем болты и гайки, при помощи которых кардан прикреплен к КПП и отсоединяем его.
7). Отсоединяем провод заземления и провод ламп заднего хода от КПП.
8). Выкручиваем болты крепления стартера к КПП, отыскиваем его и отводим в сторону.
9). Откручиваем болты крепления КПП к двигателю.
Примечание! КПП ВАЗ 2107 весит около 26 кг, поэтому снимать ее лучше вдвоем с напарником.
10)
Осторожно вытягиваем КПП
11). Откручиваем болты крепления корзин сцепления и снимаем ее.
12). Производим осмотр корзины и диска на предмет повреждений и износа.
Установка сцепления ВАЗ 2107 производится в порядке, обратном снятию.
Как поменять сцепление на Ваз 2114, 2115
1). Вывешиваем перед автомобиля, желательно повыше на домкратах с обоих сторон.
2). Откручиваем и снимаем оба передних колеса и в целях безопасности подкладываем их под автомобиль.
3). Снимаем аккумуляторную батарею и воздушный фильтр.
4). Отсоединяем от КПП и снимаем с кронштейна трос сцепления.
5). Отворачиваем болты крепления шаровых опор к поворотным кулакам.
6). Ослабляем заднее крепление левого продольного рычага.
7). Выворачиваем болты крепления левого кронштейна растяжки и разворачиваем рычаг вниз на 90 градусов.
8). Отсоединяем массу от КПП.
9). Отворачиваем нижний кожух защиты маховика.
10). Отворачиваем левую опору силового агрегата от кузова и хомут привода переключения передач. Снимаем привод переключения передач.
11). Откручиваем три болта и одну гайку крепления КПП к двигателю.
12). Аккуратно, наклонив силовой агрегат, снимаем КПП с мотора и оставляем висеть на приводах.
13). Очень аккуратно отворачиваем корзину сцепления.
Видео
Как поменять сцепление на Ваз 2106
1). Автомобиль фиксируем противооткатными клиньями.
2). Отсоединяем кардан от коробки передач, а также рабочий цилиндр сцепления.
3). Снимаем с контактов провода выключателя лампочки заднего хода.
4). Отключаем кожух сцепления со стороны блока цилиндров. Со стороны днища откручиваем траверсу.
5). Выкручиваем две крепежные гайки, при помощи которых закреплена подушка коробки передач и снимаем ее.
6). Максимально отодвигаем коробку передач от мотора до тех пор, пока рычаг переключения не упрется в заднюю часть отверстия днища.
7). Трансмиссия будет висеть на приемной трубе глушителя в качестве страховки, устанавливаем дополнительную подпорку под заднюю часть коробки.
8). Беремся за моховик монтажкой и откручиваем 6 болтов крепления корзины сцепления. Постоянно переворачивайте коленвал, обеспечивая себе доступ к болтам.
9). Сдвигаем в сторону коробку корзину сцепления, используя образовавшийся проем, производим демонтаж диска сцепления.
10). Сдвигаем корзину в сторону мотора и достаем корзину сцепления.
11). После того, как она будет вытянута наружу из картера сцепления, достаем вилку сцепления и снимаем выжимной подшипник с первичного вала коробки передач.
Установку производим в обратном снятию последовательности.
Как поменять сцепление на Лада Калине?
1). Отсоединяем и извлекаем аккумуляторную батарею.
2). Убираем корпус воздушного фильтра вместе с гофрой.
3). Убираем все провода от стартера.
4). Демонтируем все провода, идущие у КПП и силового агрегата.
5). При наличии защиты картера, выкручиваем все болты и убираем ее.
6). Сливаем трансмиссионное масло, что можно сделать через пробку, которая выкручивается шестигранным ключом.
7). Снимаем «с коробки» провода и отсоединяем крепление троса сцепления.
8). Убираем приводные валы, и «краб» зафиксированный на коробке.
9). Снимаем также и кардан переключения скоростей.
10). Снимаем опоры КПП, но перед этим выставляем опору под двигатель в виде домкрата.
11). Переходим к работе со сцепление. Откручиваем кожух выжимного диска, который прикреплен к маховику 6 болтами. При выполнении этой работы, не нужно допускать проворачивания маховика и необходимо удерживать его на месте заранее приготлвленной отверткой. Но а сами болты откручиваем не спеша по очереди каждый, допуская по одному повороту на круг для каждого болта.
12). Достаем диск и проводим осмотр. Здесь не должно быть никаких трещин и механических дефектов. Также смотрим и на фрикционные накладки. При наличии любого из вышеперечисленных дефектов, необходимо произвести их замену.
13). Дефекты на нажимной и диафрагменной пружине, могут также стать поводом для замены деталей.
14). Далее проверяем свободный ход диска. И в случаи, если появятся сомнения в плавности хода, то выясняем причину заедания и устраняем ее подручным способом.
15). Установку производим в обратном снятию последовательности.
