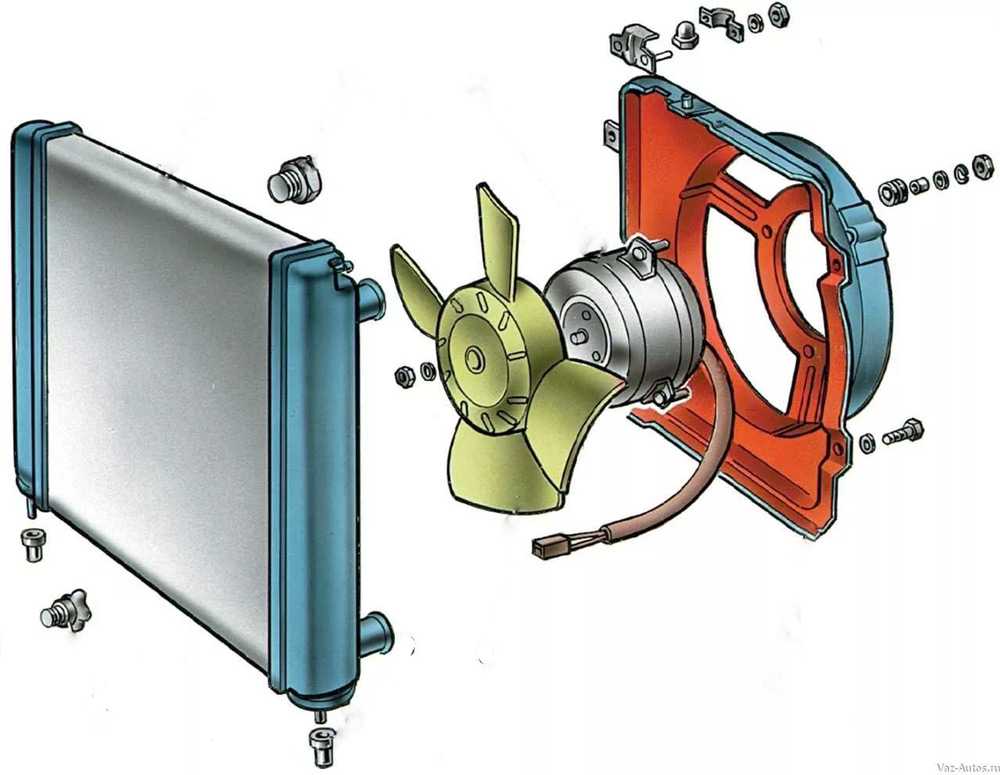

Замена вентилятора lada kalina sedan (ваз калина)

Как найти причину

Начните проверку с электродвигателя. Для этого отсоедините от него электрические провода, и подключите его напрямую к аккумулятору, соблюдая полярность. Если вентилятор не включился — проблема именно в нем. Если же он заработал, нужно искать другую причину.

Проверьте все контакты на разъемах, а после реле и предохранитель. Они расположены в дополнительном монтажном блоке, который находится справа от панели приборов возле нижнего воздуховода печки.

Предохранитель (50 А) можно проверить тестером, реле лучше взять заведомо рабочее, и установить его в соответствующее гнездо. Если проблема не решилась, идем дальше.

Проверяем датчик температуры. Для этого прогрейте двигатель до рабочей температуры, заглушите его и отключите датчик. Он расположен сверху на корпусе термостата. При отключенном датчике контроллер самостоятельно должен запустить вентилятор на постоянную работу.

Заведите двигатель и дождитесь, пока включится вентилятор. Если температура охлаждающей жидкости достигла критического показателя, а вентилятор не включился, нужно искать обрыв в электропроводке.

Нужно ли менять вентилятор

Если вы установили, что проблема в самом вентиляторе, вернее в его электродвигателе, можно попытаться его отремонтировать. Чаще всего он перестает работать из-за выхода из строя щеток, или же из-за проблем с подшипниками ротора. Реже приходит в негодность коллектор или возникает обрыв в обмотке.

В случае если вентилятор не подлежит ремонту, его нужно заменить.

Ни в коем случае не следует ездить на автомобиле с неработающим вентилятором. Перегрев двигателя неминуемо приведет к разрушению резиновых шлангов системы охлаждения, прокладок, а также грозит выходом из строя деталей поршневой группы.

Неисправности резистора вентилятора охлаждения “Калина”

Работа электровентилятора только на высокой скорости вращения — Главный признак того, что дополнительный резистор вентилятора охлаждения “Калина” неисправен.

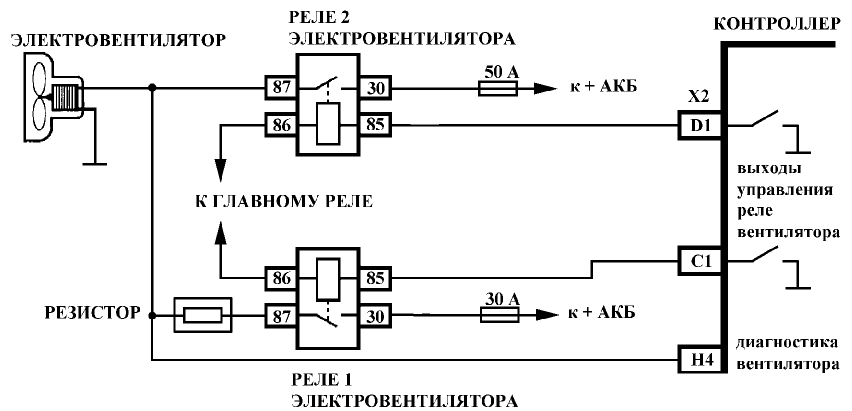

Электросхема подключения вентиляторов ЛАДА “Калина” предусматривает одновременное включение двух систем обдува:

  • электровентилятора охлаждения радиатора;
  • электровентилятора охлаждения кондиционера,

Если в какой-то момент времени вращается только один из них, то можно сделать вывод о разрыве цепи питания второго. Тоже происходит, когда электровентилятор радиатора не крутится после нагрева двигателя. Причин такого явления несколько. Это может быть как плохой контакт или обрыв провода, так и неисправность резистора электровентилятора.

Причины неисправности резистора вентилятора “Калина”

Основная причина поломки дополнительного резистора вентилятора “Калина” — перегорание термопредохранителя, который защищает обмотку электродвигателя и цепь питания от перегрузки. В этом случае необходим ремонт или замена резистора вентилятора охлаждения “Калина”. Выполнить работу можно самостоятельно, она не занимает много времени, не требует высокой квалификации или специального инструмента.

Что необходимо для проверки и замены

Для снятия, проверки и ремонта (замены) дополнительного резистора понадобятся:

  • омметр;
  • крестовая отвертка;
  • набор ключей;
  • паяльник;
  • канифоль;
  • припой;
  • новый резистор или его часть — термопредохранитель (16А и 180 градусов).

Если на автомобиле установлена защита двигателя (картера), снимать ее лучше с ямы или на подъемнике.

Снятие корпуса воздушного фильтра на Ладе Калина:

Откручиваем два болта крепления корпуса фильтра, на картинке подробнее показано, где они находятся.

Теперь отсоединяем шланг расширителя, крепится он на пластиковой защелке, лучше воспользоваться плоскогубцами.

Теперь отсоединяем штекер питания от датчика расхода воздуха. И нужно отсоединить штекер от клапана продувки адсорбера, находится он на корпусе воздушного фильтра. На картинке показано.

Откручиваем хомут патрубка инжектора соединённый с ДМРВ и снимаем его, отводя немного в сторону.

Откручиваем 4-е болта и снимаем крышку с корпуса.

Снимаем адсорбер с корпуса его нужно просто потянуть вверх и всё потому, что он не чем уже не крепится.

В самом верху радиатора откручиваем крепление воздухозаборника.

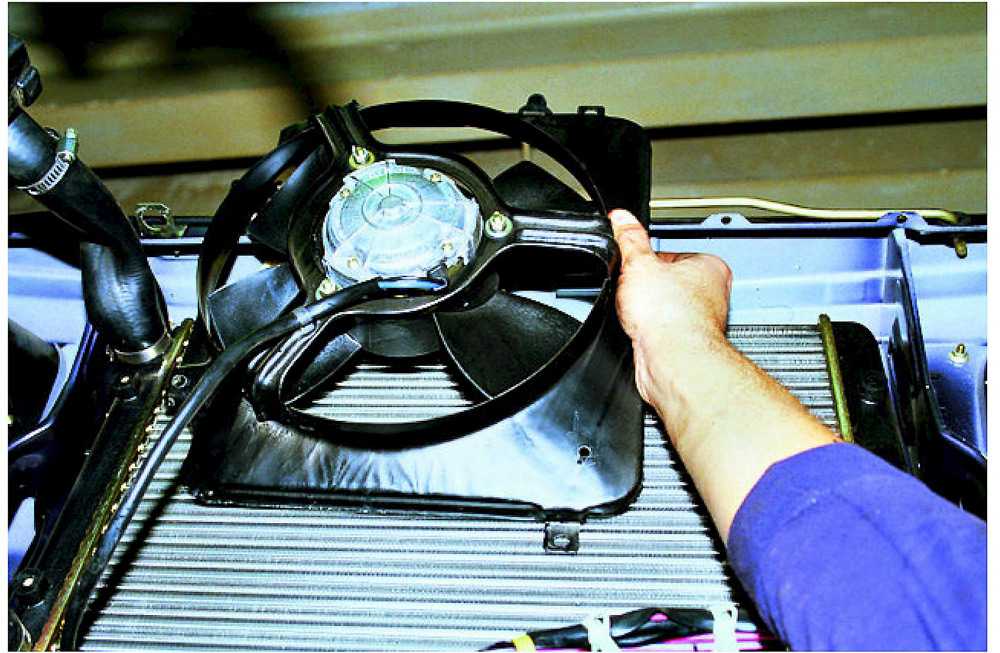

Всё теперь можно аккуратно вынимать корпус воздушного фильтра, заранее извлекаем третью подушку, которая находится ближе к аккумулятору. Теперь всё готово к тому чтобы приступить к снятию или замене вентилятора охлаждения радиатора.

Причины поломки печки

В некоторых случаях «виновником» нерабочей печки является охлаждающая жидкость, которой попросту оказывается недостаточно. В таком случае вентилятор печки просто «гонит» в салон холодный воздушный поток.

Однако встречаются ситуации куда посерьезнее, когда, к примеру, водитель включает печку, но каких-либо проявлений ее функционирования не обнаруживает. Здесь очевидным фактором выступает неработающий вентилятор. Именно по этой причине владелец не наблюдает поступления воздушной струи внутрь салона Лада Калина.

Число причин, вызвавших остановку вентилятора, существует несколько. Среди банальных факторов можно выделить перегорание рабочего элемента плавкой вставки. Также способна в неподходящий момент досадить проводка в виде обрыва или окисления контактных групп.

Если мотор вентилятора или провод перегорел, то в салон Лада Калина начнет проникать неприятный запах с характерным признаком гари и тогда требуется замена моторчика печки.

Назначение отопительного вентилятора в «Ладе Калине»

Чтобы понять, для чего автомобилю нужен отопительный вентилятор, следует хорошо представлять себе, как функционирует его система отопления. Двигатель «Калины» постоянно охлаждается антифризом. Разогревшись, антифриз от мотора уходит к основному радиатору, обдуваемому главным вентилятором. Если это происходит в холодное время года и водитель включил отопитель, тогда горячий антифриз от главного радиатора поступает в радиатор отопительный, который по размерам вдвое меньше основного.

Отопительный вентилятор «Калины» выполнен из очень ненадёжного пластика

Радиатор печки быстро нагревается кипящим антифризом. Исходящее от него тепло через систему воздухопроводов подаётся в салон машины. А нагнетается этот горячий воздух с помощью отопительного вентилятора, который постоянно обдувает печной радиатор и приводится в движение небольшим электромотором, причём интенсивность обогрева салона напрямую зависит от скорости вращения отопительного вентилятора. Таким образом, без отопительного вентилятора горячий воздух просто не сможет попасть в салон машины, а любая поломка этого устройства приводит к тому, что водитель в салоне начинает замерзать.

Где расположен отопительный вентилятор

Отопительный вентилятор на «Ладе Калине» располагается за отопительным радиатором, который, в свою очередь, находится под центральной панелью автомобиля, справа от водителя. Увидеть всю эту конструкцию из салона не представляется возможным.

Воздуховоды и вентиляционные сопла в «Ладе Калине» расположены по всей передней панели

Для замены отопительного вентилятора водителю придётся полностью или частично демонтировать центральную панель. Других вариантов нет.

Замена радиатора печки без снятия панели

Итак, если в районе радиатора печки Вы обнаружили маслянистую жидкость – значит пора выполнить замену радиатора печки Вашей калины и сделать это желательно поскорее, пока течь не усилилась. Радиатор печки в Калине находится в центральной консоли, чуть ниже отсека для магнитолы, чуть правее и выше педали газа.

Сняв пластиковую накладку, Вы сможете увидеть поверхность радиатора и визуально оценить его состояние. Взгляните, на моей Калине после восьмой зимы радиатор печки выглядел так:

Штатный калиновский радиатор отопителя делают из дух материалов: пластика и алюминия. Зимой он испытывает большие перепады температуры, поэтому и подтекать радиатор начинает, обычно в холодное время года. На моей калине радиатор печки начал подкапывать уже на третьем году жизни, но это происходило так медленно, что я ничего не заметил.

Тосол проник внутрь ЭБУ и окислил плату, она замкнула, и машина перестала заводиться. Поставив новый ЭБУ (цена 5000 р.), я замотал его в полиэтилен (надо было сделать это еще на новой машине). Прошло еще 5 лет, окислы на торце радиатора становились все заметнее и вот прошлой зимой, первые капли антифриза упали на коврик с водительской стороны:

Думаю, все это время тосол очень медленно подтекал из радиатора в воздуховод, откуда успевал испаряться потоком воздуха. Позже, вынув родной радиатор печки Калины, я обнаружил под ним лужицу зеленого цвета:

Итак, увидев капли тосола, я понял, что откладывать ремонт печки больше нельзя. На весну я запланировал обязательную замену радиатора печки Калины и в ожидании начал изучать интернет в поисках информации.

Как поменять ОЖ

Прежде чем поменять охлаждающую жидкость нужно разобраться, где расположено место данной процедуры, сколько литров нужно залить, где должен быть расположен указатель и как определить уровень. Вам нужно найти расширительный бачок. Находится в моторном отсеке, на брызговике слева, в районе кронштейна и держится на хомутах.

Потом приобретите 10 литров тосола или антифриза. Что лучше, судите сами. Тосол немного уступает по функционалу антифриза, к тому же антифриз, в основном, продают уже готовым, что намного упрощает использование. Выбирайте только качественную и надёжную продукцию

Перед тем, как замена начнётся, вы должны обратить внимание на запах, на датчик температуры и на уровень жидкости. Всё это свидетельствует о незамедлительной процедуре «замена».

Как проверить уровень:

  • отстегните резиновый ремень;
  • открутите пробку на баке и отмерьте уровень;

Нормальный уровень должен колебаться где-то на 3-4 мм выше отметки «мин», если это не так, то вам следует заменить охлаждающую жидкость на Калине.

Способы замены агрегата

Замена вентилятора печки Калины — процедура не самая сложная. Справится с ней сможет даже начинающий автолюбитель. Вся проблема заключается в том, что расположен агрегат не очень удобно. Поэтому, прежде чем снимать устройство, придётся немного повозиться. Есть вариант обратиться в СТО. Однако, этот ремонт стоит довольно дорого. Если лишних денег нет или возникло желание лично поменять вентилятор, просто из «спортивного интереса», тогда рассмотрим несколько вариантов замены агрегата.

Замена вентилятора со снятием приборной панели

Это способ рекомендован заводом-изготовителем Лады Калина. Тем не менее, из-за своей сложности не многие автолюбители в «бытовых» условиях обычного гаража решаются менять агрегат таким методом. Если хотите попробовать — приводим последовательность выполнения операции. Для работы потребуется набор крестовых и плоских отвёрток, головки на 8, 10, 13.

Порядок действий:

  1. Снимаем приборную панель:
    • отделяем клемму «минус» аккумулятора;
    • сливаем антифриз;
    • отделяем патрубки;
    • снимаем салонный фильтр;
    • откручиваем крепёжные гайки и опускаем да упора рулевую колонку;
    • освобождаем от проводки выключатель остановочных сигналов;
    • отщёлкиваем пластиковые фиксаторы и снимаем обивки стоек;
    • откручиваем крепёжные болты и снимаем переднюю облицовку панели;
    • отсоединяем и сдвигаем воздуховоды;
    • снимаем торпедо.
  2. Снимаем вентилятор:
    • отсоединяем колодку с проводами от электродвигателя;
    • снимаем шланг вентиляции;
    • извлекаем двигатель;
    • меняем агрегат.

Далее проводим все действия в обратной последовательности. Как видно из описания, замена вентилятора таким способом довольно проблематична и потребуется много времени. Без помощников также не обойтись. По этой причине многие автолюбители предпочитают менять устройство более простым, так сказать «народным» способом.

Замена вентилятора печки без снятия панели

Не разумно снимать всю торпеду только для того, чтобы поменять один вентилятор. Решить проблему можно гораздо проще. Придётся приподнять только правую часть панели. Занимаем позицию вниз головой. Берём нож и фонарик. Отрезаем куски шумоизоляции, мешающие добраться до вентилятора. Выкручиваем крепёжные винты и снимаем агрегат. Всё гораздо проще и быстрее, чем в первом случае.

Масляный насос — снятие, проверка и установка

1. Снимаем зубчатый шкив коленчатого вала и его шпонку (см. «Передний сальник коленчатого вала — замена»). 2. Снимаем датчик положения коленчатого вала (см. «Датчик положения коленчатого вала — снятие, проверка и установка»). 3. Снимаем маслозаборник (см. «Маслозаборник — снятие и установка»). 4. Торцовым ключом на 10 мм отворачиваем шесть болтов крепления масляного насоса к блоку цилиндров.

5. Снимаем масляный насос с двигателя.

6. Удаляем остатки уплотнительной прокладки с привалочной плоскости блока цилиндров.

Разборка

1. Шестигранным ключом на 5 мм отворачиваем шесть болтов, стягивающих корпус насоса и крышку.

2. Разъединяем корпус насоса и крышку.

3. Вынимаем из крышки ведущую шестерню.

4. Извлекаем из корпуса ведомую шестерню.

5. Промываем детали насоса дизельным топливом или керосином, вытираем насухо и смазываем шестерни чистым моторным маслом.

Проверка

1. Осматриваем детали масляного насоса. На них не должно быть следов сильного износа, наволакивания металла, трещин и других повреждений. 2. Штангенциркулем измеряем диаметр посадочного отверстия ведомой шестерни в корпус насоса и толщину перегородки между ведомой и ведущей шестернями.

3. Микрометром измеряем толщину ведомой и ведущей шестерен. Если ведомая шестерня тоньше 7,35 мм, а ведущая — 7,41 мм, то заменяем шестерни. 4. Укладываем ведущую шестерню в корпус масляного насоса. Приложив ребро слесарной линейки к привалочной поверхности корпуса масляного насоса, набором плоских щупов определяем зазор между ребром линейки и шестерней. Повторяем проверку с ведомой шестерней.

Сборка

Собираем насос в последовательности, обратной снятию. При этом ведомая шестерня должна быть установлена в насос так, чтобы сторона с меткой и фасками на зубьях была обращена к корпусу.

Ведущая шестерня должна быть сориентирована при установке аналогичным образом: фасками на зубьях — к корпусу насоса.

Установка

Устанавливаем масляный насос в последовательности, обратной снятию, заменив прокладку между насосом и блоком цилиндров на новую.

Плавкие предохранители и реле топливного насоса и вентилятора охлаждения двигателя находятся не в основном блоке, а в дополнительном. Более того, их даже два. Один из них находится под крышкой возле рычага КПП, чуть ниже пепельницы. Открыть ее можно, просто поддев плоской отверткой:

Рассмотрим более детально, как все это выглядит и какой элемент за работу какого прибора отвечает:

Цифры на картинке соответствуют приведенной ниже нумерации:

  1. Силовая цепь главного реле
  2. Топливный насос
  3. Цепь постоянного питания ЭБУ
  4. Разъем для диагностики ЭСУД

При выходе из строя одного их предохранителей, вынимаем его пинцетом и вставляем новый. Аккумуляторную батарею необходимо отключить на время проведения этих работ.

Второй дополнительный блок предохранителей и реле находится с правой стороны панели прибором в самом низу около воздуховода печки, под крышкой. Наглядно смотрите ниже на фото:

Сначала откручиваем шуруп, который находится в самом пром углу, а затем снимаем эту крышку полностью.

Теперь, чтобы снять этот блок реле, нам понадобится рожковый или торцовый ключ на 10.

После этого отводим в сторону провода и вынимаем аккуратно весь блок с реле и предохранителем. Вынимать его достаточно неудобно, так как будут мешаться довольно объемные жгуты проводов. Вот так он выглядит после снятия:

Теперь рассмотрим более подробно данный монтажный блок:

  1. Включение вентилятора охлаждения двигателя (низкая скорость)
  2. Главное реле
  3. включение вентилятора охлаждения двигателя (высокая скорость)
  4. предохранитель вентилятора
  5. реле включения топливного насоса

При выходе из строя одного из вышеприведенных элементов, вынимаем сгоревший и ставим на его место новый. Ставим обратно все в обратной последовательности.

Распространенные неисправности

Сама печка на Калине задумана неплохо, но из-за низкого качества изготовления элементов и деталей с ней постоянно случаются разные неприятности. Даже последние модели с климат-контролем имеют разные «болезни».

Перечень наиболее часто встречающихся неисправностей выглядит так:

  • протекает радиатор отопителя;
  • заклинивает или не до конца открывается заслонка печки;
  • выход из строя вентилятора или блока управления;
  • поломка моторедуктора;
  • пришел в негодность датчик температуры или резистор отопителя;
  • засорился салонный фильтр.

Чтобы узнать, где размещен тот или иной элемент отопительной системы, стоит заглянуть в инструкцию по эксплуатации, там обязательно имеется соответствующая схема.

Устройство печки Калины без климат-контроля таково, что воздух, всасываемый вентилятором, проходит сквозь воздушный фильтр и попадает в радиатор отопителя. Там он нагревается и подается в разные зоны салона через регулируемые решетки и проемы. Управление заслонками и переключение скоростей вентилятора осуществляется вручную. Такая система отопления более надежна, поскольку в ней отсутствует всякая электроника.

Замена вентилятора отопителя Лада Калина

Случаются ситуации, когда из отопительной системы автомобиля доносятся посторонние звуки. Это может случиться с абсолютно любой машиной и Lada Kalina не исключение. Чаще всего, это связано с неисправным вентилятором. Именно о том, как производится замена вентилятора отопителя Лада Калина, мы и поговорим в рамках данной публикации.

Стоит отметить, что на нашем сайте есть публикация Печка плохо греет. Ремонт отопителя, где рассмотрены все причины поломки печки в автомобиле.

Важно отметить, что существует два достойных способа произвести замену вентилятора отопительной системы Lada Kalina: согласно сервисному руководству и народный метод. Мы представим пошаговые инструкции для обоих

Но прежде, скажем несколько слов о том, какой же вентилятор отопительной системы Лада Калина стоит приобрести в замен вышедшему из строя.

Выбираем новый вентилятор для отопителя Lada Kalina

Мы настоятельно рекомендуем вам выбирать новый вентилятор для отопительной системы на основе рекомендаций бывалых автовладельцев. Но, штудируя форумы и сайты, вы можете наткнуться на два лагеря обладателей автомобиля Lada Kalina. Одни утверждают, что лучшим решением являются родные вазовские вентиляторы, другие, что лучшими являются вентиляторы от компании Luzar.

Мы же решили пойти не много дальше, и разобраться, в чем достоинства и недостатки обоих вариантов. Оказалось, что все достаточно просто. Вазовские модели хорошего качества, относительно недорого стоят (в среднем около 1100 рублей), но все-таки уступают конкурентам в долговечности. Если же говорить о вентиляторах Luzar, то как уже вам должно быть ясно, они более долговечны, но стоят несколько дороже своего главного конкурента за печки автомобилей Лада Калина – около 1400 рублей. Что выбрать, решать вам, оба варианта достаточно хороши.

Замена вентилятора отопительной системы Lada Kalina по сервисному руководству

Прежде, чем приступить к замене вентилятора, вы должны демонтировать панель вместе с отопителем. Для этого требуется просто выкрутить несколько крепежных саморезов и болтов, после чего она легко снимется. После того, как панель снята, можете приступать к замене вентилятора по инструкции, которая представлена ниже.

1. Отожмите фиксатор, который удерживает колодку с проводами, после чего отсоедините ее от электрического моторчика вентилятора отопительной системы.

2. Снимите шланг вентиляционной системы двигателя со штуцера, на котором она закреплена.

3. Выкрутите три самореза, которые крепят электрический моторчик к защитному кожуху вентилятора. Для этого вам необходимо воспользоваться крестообразной отверткой.

4. Снимите электрический двигатель с вентилятора отопительной системы.

5. Демонтируйте старый, вышедший из строя вентилятор отопителя Lada Kalina и установите на его место новый.

6. Соберите конструкцию в обратной последовательности.

Как видите, в этом методе ничего сложного нет, так что он вполне может применяться даже не самым опытным водителем, но для полноты информации, рекомендуем вам ознакомиться и с народным методом замены вентилятора печки на автомобиле Lada Kalina.

Народный метод замены неисправного вентилятора отопительной системы Lada Kalina

К достоинствам народного метода замены вентилятора отопительной системы автомобиля Лада Калина, можно отнести скорость выполнения работ. Все дело в том, что сервисный метод замены вентилятора основывается на принципах полного доступа ко всем элементам отопителя, но так как нам нужен только вентилятор, полностью разбирать панель не обязательно, достаточно просто немного приподнять ее правую часть, для чего следует открутить 9 саморезов, вместо нескольких десятков, как в сервисном методе.

После того, как правая часть панели отодвинута, вы должны сдвинуть заводскую шумоизоляцию щита двигателя. После этого лягте на коврик машины головой в сторону капота. Вы увидите вентилятор отопителя машины. Добраться, конечно, до него не так уж и просто, но вполне реально. Вам всего лишь нужно выкрутить винтовое крепление, после чего вентилятор сам упадет к вам. На его место потребуется установить новый, но принцип доступа к креплению вы к этому моменту уже поймете.

Как видите, замена вентилятора отопителя Лада Калина – это достаточно простая процедура и вам решать, сделать это совсем просто, но потратить достаточно много времени, или сделать это быстро, но испытывать в процессе работы некоторые неудобства.

Сборка

Возвращаем на свое место педаль тормоза. Сделать это будет мешать упор, так вот его надо вывести в сторону и это позволит вернуть педаль на ее законное место. Если упор отогнулся вперед, то после возвращения педали на ее место, выпрямите упор с помощью плоскогубцев.

Соединив педаль со штоком, не забудьте установить стопорную пластину.

Также не забудьте поставить, подключить и обязательно настроить датчик нажатия педали тормоза:

Также, устанавливаем на место кронштейн педали газа и на него саму педаль, которую обязательно фиксируем на кронштейне стопорной пластиной.

Пожалуй, в салоне все, теперь переходим в моторный отсек. Не забудьте вернуть на место рулевую тягу и прикрутить на место тепловую защиту (если Вы ее откручивали):

Ставим на место воздушный фильтр, воздуховод, затем площадку под АКБ и сам аккумулятор.

Итак, все собрано, осталось залить антифриз и выгнать воздушную пробку из печки. Прежде, чем заливать тосол, убедитесь что все шланги надеты на свои места и все хомуты на них затянуты, включая шланг подогрева дроссельного узла.

Признаться, залив антифриз и проверив систему охлаждения, я по началу, был немного удручен, тем, что печка снова не греет. В отчаянии я прибавил газу и заметил, что на высоких оборотах воздух из печки идет гораздо горячее. Тогда до меня дошло: в системе воздушная пробка. Воздух скапливается в высшей точке (у меня это в шлангах) и не дает тосолу нормально циркулировать через печку.

Воздух из системы я выгонял так же, как делаю это уже лет 7. Достаточно просто поездить на высоких оборотах (3-4 тыс.об) и поток тосола сам разобьет воздушную пробку на пузырьки, а затем вынесет их в расширительный бачек. Следите за уровнем тосола и убедитесь, что пробка расширительного бачка хорошо запускает воздух внутрь, и тогда воздушная пробка Вам не страшна.

Вот, пожалуй, и все, уважаемые читатели! Искренне надеюсь, что эта статья поможет Вам заменить радиатор печки и у Вас больше не будет проблем с этим агрегатом. Желаю, чтобы в Вашей машине печка работала отлично, никогда не подтекала, и пусть, даже в сильный мороз, в Вашем авто будет тепло и уютно!

Штатный радиатор по реверсивной схеме поставил 5 декабря 2015. Езжу с ним почти месяц, на носу Новый год, печкой пока очень доволен ))

PS декабрь 2016 С радиатором печки, установленным по реверсивной схеме я проездил до мая 2016 года, а затем Калина была начищена до блеска и перешла во владение второго хозяина. За эти полгода никаких проблем с радиатором печки мной выявлено не было, но подводя итог накопленного опыта «борьбы» с радиатором печки, я предположу, что в следующий раз я поставил бы радиатор по обычной схеме. Но как это сделать, не снимая панель? — спросите вы. А вот как: Одни хороший человек подсказал мне, что радиатор печки Калины можно установить патрубками вперед, немного обрезав штуцера и надев на них удлинненные шланги от ВАЗ-2108, просунутые из моторного отсека. Затягивать хомуты на штуцерах придется не в моторном отсеке, а в салоне, и здесь придется повозиться. Этот способ подсказал мне грамотный спец в одном хорошем автосервисе, за что выражаю ему благодарность от всего сообщества калиноводов.

Источник

Печка Калины. Замена радиатора печки

Проверка вентиляции и печки Лада Калина

Автовладельцы утверждают, что отопитель Калины обогревает гораздо лучше, чем предыдущие модели ВАЗ. Она иногда выходит со строя и требует ремонта. Сделайте полную диагностику системы, чтобы быть уверенными в работоспособности.

  1. Заводим двигатель автомобиля.
  2. Поверните левую ручку против часовой стрелки и поставьте в синюю зону.
  3. Ставим переключатель скоростей вентилятора поочерёдно в каждое из 4 положений. Если не вращается вентилятор в одном из положений, то проверяем цепь питания устройства.
  4. Переводим регулятор скорости на максимум.
  5. Правой ручкой (управление заслонками) проверяем перенаправление потоков воздуха. Если замечаем, что изменения нет, то ремонтировать надо привод заслонок.
  6. Прогрейте двигатель до 90°С. Поверните левую ручку в крайнее положение красной зоны.
  7. Воздух, который выходит с панелей, должен дуть тёплый воздух.
  8. Верните левую ручку в синюю зону. С сопел опять будет выходить холодный воздух.
  9. Если температура воздушных потоков не изменяется от смены положения регулятора, то неисправно управление приводом центральной заслонки.

Понять, что повреждён отопитель салона Калина, схема которого несложная, автовладелец может не сразу. Постоянно доливаете антифриз в малых количествах, а ковролин в салоне сухой и нет запаха антифриза. Течь печки проявляется не сразу, а главное, что жидкость может испаряться. В радиатор на Калине нет выведенных патрубков в салон, которые могут протекать.

Схема отопителя Калина

Устройство отопителя Лада Калина предназначено для обогрева и охлаждения салона авто. Если машина не обогревается, стёкла запотевают, вы чувствуете дискомфорт, то вам необходимо протестировать работоспособность отопительной системы. Разберитесь с функционированием печки на Калине.

Общая компоновка печки Калина

Расположение печки спроектировали под лёгкую инсталляцию кондиционера. Система простая, но вместе с тем достаточно надёжная.

  1. Левый боковой выход потоков.
  2. Левый воздуховод.
  3. Обогрев бокового стекла.
  4. Разветвитель воздушных потоков.
  5. Печка.
  6. Правый вентиляционный воздуховод.
  7. Правый боковой выход потоков.
  8. Воздуховод нижнего обогрева.
  9. Воздуховод обогрева салона.
  10. Центральный выход потоков вентиляции.

Используется приточно-вытяжной принцип. Воздушные массы внутри автомобиля разогреваются при помощи специальной жидкости, которая одновременно охлаждает двигатель. Принцип работы печки Калина базируется на том, что жидкость прогревает радиатор, где происходит теплообмен, и нагретый воздух проходит в салон через воздуховоды.

Если проанализировать отопитель Калины, принцип работы и схема отопителя будут отличаться комплектацией. В первом варианте простая и надёжная конструкция. А в другом — полный электронный контроль. Воздух проходит через фильтр в воздухозаборник, а затем вентилятор продувает дальше по системе. Двигатель работает и прогрелся. Антифриз движется по системе, в которой задействован радиатор печки.

Количество воздуха, который прогревается радиатором печки, регулируется заслонкой. Управляет работой вентилятора и заслонками блоком, который размещается на центральной панели.

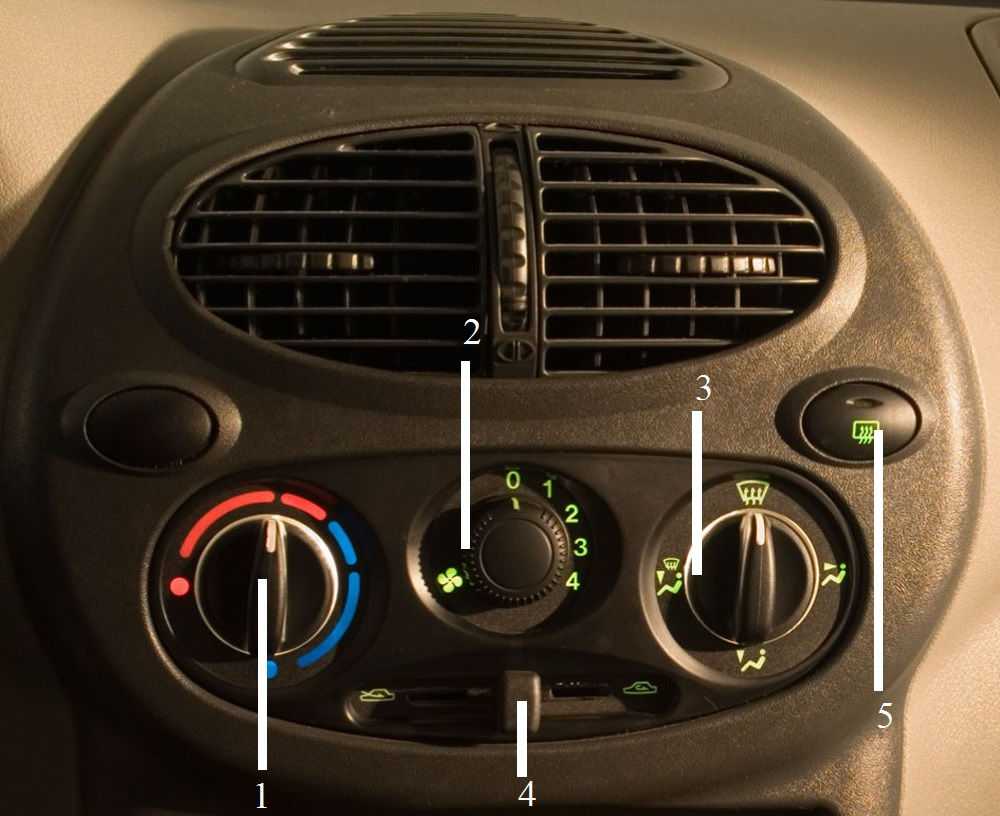

Блок управления устройством отопления

  1. Температурный регулятор. Меняем нагрев потока воздуха поворотом ручки. Синяя зона продуцирует холодный воздух, красная — тёплый.
  2. Тумблер переключения скоростей вентилятора. Поворотом ручки по часовой стрелке регулируется интенсивность воздухопотоков. Выбираете одну из 4 скоростей вентилятора.
  3. Селектор разделения воздушных потоков. Распределяются по конкретным направлениям:

Потоки проходят по верхней части салона.

Воздух направляется вниз.

Воздушные потоки направляются на лобовое стекло и вниз.

Потоки воздуха сосредотачиваются в район лобового стекла, а также боковых.

  1. Ручка, которая управляет рециркуляцией салонного воздуха. Включаем режим при движении по бездорожью или в дорожной пробке. Используется непродолжительное время, запотевают стёкла.
  2. Включатель режима разогрева заднего стекла.

Регулируем через аэродинамические устройства направление и насыщенность воздушных потоков. Поворачиваем направляющие лопаток и изменяем положение заслонок, чтобы добиться нужного направления воздуха.

Вентиляция салона Лада Калина

Выводные патрубки размещаются в кузовном оперении авто под багажником. Отопитель расположили под приборной панелью. Поток воздуха проникает в салон машины через заборник, который сконструирован перед лобовым стеклом в подкапотном пространстве. Воздух проникает через фильтр и разгоняется по салону под давлением, который создаёт вентилятор.

1.Патрубки для подачи воздуха в заднюю часть салона.

2.Боковые вентиляционные сопла.

3.Обдув боковых стёкол.

  1. Насадка обдува лобового стекла.

5-6-7.Центральные дефлекторы поступления потоков в салон автомобиля.

Направляем приточный воздух через дефлекторы поворотом маховичка. Если вращаем вверх, заслонка открывается и наоборот. Вы уже поняли, как устроена печка на Калине.

Электросхема печки Калина

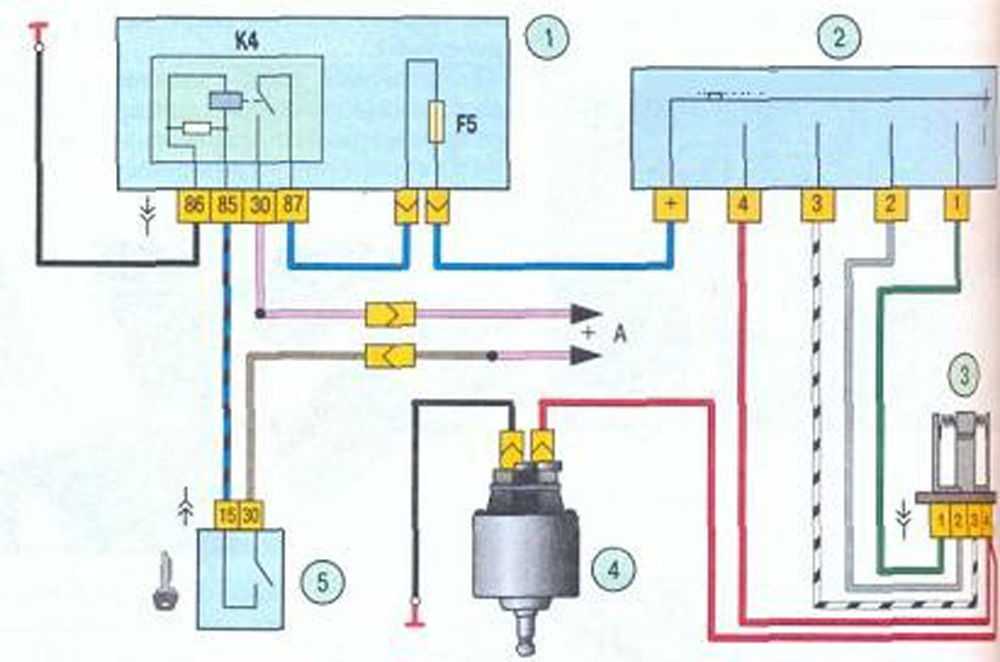

  1. Реле с предохранителем в сборе.
  2. Режимный переключатель.
  3. Резистор.
  4. Электрический двигатель печки.
  5. Замок зажигания.

А. К источнику питания.

Замена вентилятора печки в Калине

Сегодня мы рассмотрим алгоритм самостоятельной замены вентилятора контура отопления салона Лада Калина, и расскажем, как снять, а также как поменять неработающее устройство. Главным преимуществом обозначенного нами метода является отсутствие потребности в демонтаже передней панели. На весь процесс владелец потратит не более одного часа. Себе в «помощники» следует взять пару обычных ключей и отвертку небольшого типоразмера.

  1. Сначала обесточиваем сеть обычным снятием клемм с батареи.
  2. Далее потребуется демонтировать крышку бардачка. Это можно осуществить путем нажатия па пару внутренних упоров. Затем крышка откидывается и снимается тяговым усилием вверх.
  3. Теперь необходимо в порядке очереди открутить два винта, первый из которых находится в полости бардачка, а второй – на боковой панели тоннеля.
  4. Обнаруживаем еще один винт под крышкой отсека и откручиваем его.
  5. Переходим к трем крепежным компонентам, которые также следует отвинтить. Они расположены сверху бардачка.
  6. Рядом с дефлектором правой стороны «притаился» винт, который смело «побеждаем» отверткой.
  7. Пластмассовая декоративная накладка кузовной стойки тоже подлежит снятию. После этого извлекаем винт, удерживающий сам дефлектор и снимаем компонент системы вентиляции.
  8. Оставшиеся крепежные элементы поочередно выкручиваем.
  9. На правом торце панели видим небольшую крышку, которую демонтируем. Пару болтов на «13» выкручивать не следует.
  10. Теперь тянущим усилием отводим соответствующую сторону панели в направлении сидения и обнаруживаем расположившийся за ней вентилятор.
  11. Чтобы извлечь рассматриваемую нами деталь, потребуется вырезать участок войлочной звукоизоляционной панели.
  12. Вентилятор удерживается тремя саморезами и для его извлечения придется их открутить.
  13. После снятия неисправного компонента на это место устанавливаем новый или ремонтный вентилятор.

Разбираем и чистим вентилятор

Главное, перед началом работы не забудьте отсоединить клеммы от аккумулятора машины, чтобы не возникло замыкания.

Есть два варианта развития действий:

  1. Просто прочистить: чтобы понять, в чём проблема вам потребуется крутнуть уже снятый двигатель, если он прокручивается с трудом, иногда даже появляются знакомые шумящие звуки, то в этом случае потребуется пропылесосить двигатель и смазать подшипники и остальные крутящиеся части. Смазать можно любой силиконовой смазкой или WD-40. Также не забудьте вычистить всю грязь с вала. В 65% случаев этих действий достаточно для избавления от посторонних звуков из печки и хватит достаточно на долгое время.
  2. Отремонтировать или заменить подшипники вала: чтобы понять, нужно ли производить какие-либо действия над подшипниками вала, сначала нужно посмотреть на их состояние. Если они вообще не вращаются, то вам придётся разбирать мотор. Подшипники от длительной работы могут развалиться или их заклинивает. Конечно, можно просто купить новый моторчик и не мучиться с ремонтом, но новая деталь стоит прилично и если очень постараться, то починить старый самостоятельно всё-таки можно.

Заключение

Осуществив замену вентилятора охлаждения, проверьте его работоспособность. Запустите двигатель и прогрейте его до включения вентилятора. На это может потребоваться от 3 до 5 минут.

При включении вентилятора, не глушите двигатель сразу, дождитесь, пока вентилятор отключится.

Охлаждающую жидкость необходимо заливать в автомобиль Лада Калина для того, чтобы она выполняла несколько своих функций, таких как поддержание температурного режима (датчик температуры), охлаждение мотора, а также она должна устранять неприятный запах, который поступает в салон с улицы. Для стопроцентной работы всех этих «моментов» замена антифриза Калина должна производиться вовремя.

Несколько дополнительных функций, которые выполняет охлаждающая жидкость:

  1. Поддерживает нормальную температуру (датчик температуры) в работе двигателя.
  2. Поддерживает низкую температуру (датчик температуры) в работе ПК. С помощью гидравлической жидкости, которую нужно заливать в коробку автомат.
  3. Салон греется зимой. За счёт того, что антифриз проходит через обогреватель, он обеспечивает тепло в автомобиле. Нагретая мотором жидкость, раздувается вентилятором. И, таким образом, салон прогревается зимой.
  4. Устраняет неприятный запах в кабине водителя (пассажирский салон).

Так что если вы учуяли любой из этих признаков, даже мимолётный непонятный запах, то вам нужно задуматься и заменить жидкое вещество. Еще, производится замена тосола или антифриза в авто Лада Калина должна раз в два года или каждые 45 000 км, смотрите на то, что наступит раньше. Так, как со временем качества ухудшаются, и элемент может поддаться коррозии.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ПорталМашин.ру
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
