УСТРОЙСТВО ГИДРОПРИВОДА СЦЕПЛЕНИЯ LADA XRAY
Гидропривод включения сцепления состоит из главного и рабочего цилиндров выключения сцепления, связанных трубопроводом. По трубопроводу давление подводится к рабочему цилиндру, который в свою очередь передает усилие на центральную диафрагменную пружину сцепления через выжимной подшипник выключения сцепления. Рабочий цилиндр сцепления собран в единый блок с выжимным подшипником (в каталогах запасных частей используются оба эти названия для обозначения детали) и установлен в картер сцепления.
В качестве рабочей жидкости в гидроприводе сцепления используется тормозная жидкость. Она поступает в главный цилиндр сцепления по шлангу из бачка главного тормозного цилиндра (ГТЦ). Для этого в левой стороне бачка выполнен патрубок (№ 3 на фото). Рабочую жидкость необходимо регулярно заменять согласно с планом технического обслуживания.
К неисправностям главного и рабочего цилиндров можно отнести:
- износ манжет главного цилиндра сцепления;
- течь рабочей жидкости в местах соединения трубок и штуцеров и из-под манжет поршней цилиндров.
Замечание. В случае негерметичности рабочего цилиндра появляются подтеки тормозной жидкости снизу из-под картера сцепления. Наличие подтеков масла в этом же месте вызвано износом сальника первичного вала коробки передач. Следует также проверить шланг и трубку гидропривода сцепления, чтобы убедиться, что на них нет трещин, порезов и других повреждений. Неисправные детали заменяем.
Статьи о Лада Х Рей
Исправная работа гидропривода выключения сцепления возможна только, если в системе отсутствует воздух, из-за которого может не полностью выключаться сцепление. В результате переключение передач будет затруднено или невозможно. Воздух в систему может попасть при понижении уровня жидкости в бачке ГТЦ ниже допустимого предела, в результате нарушения герметичности соединений.
Для удаления воздуха достаточно прокачать гидропривод выключения сцепления. Прокачной штуцер выполнен в наконечнике трубки гидропривода.
Регулировка гидропривода выключения сцепления в период эксплуатации не предусмотрена.
На каких автомобилях ВАЗ установлен вариатор X-Tronic CVT
Концерн АвтоВАЗ и ранее выпускал автомобили с бюджетной АКПП и роботизированной трансмиссией, но в 2018 году было решено устанавливать на некоторые модели вариатор CVT. Пока планируется оснащать такой коробкой передач модели Lada XRAY, а в перспективе и Vesta. Такое решение принято, чтобы увеличить продажи. Если сравнить популярность моделей, то стабильно высокий спрос сохраняется на модели Granta, Largus. XRAY находится на последнем месте рейтинга популярности, поэтому установку вариаторов производитель решил начать именно с этой модели.
Первые автомобили ВАЗ с вариатором были собраны в конце 2018 года для проведения испытаний. Официальное начало продаж планируется в середине 2019 года. Что касается стоимости, то машина с X-Tronic CVT будет стоить на 30-40 тыс. рублей дороже, чем аналогичная модель с МКПП. Время покажет, готовы ли покупатели переплачивать за более комфортную езду, или все же для людей, покупающих автомобиль Lada, на первом месте экономия.
На Lada XRAY поменяется не только КПП, но и мотор. Вариатор будет работать в паре с двигателем Nissan HR16 объемом 1,6 литра. Производство этого силового агрегата налажено в Тольятти.

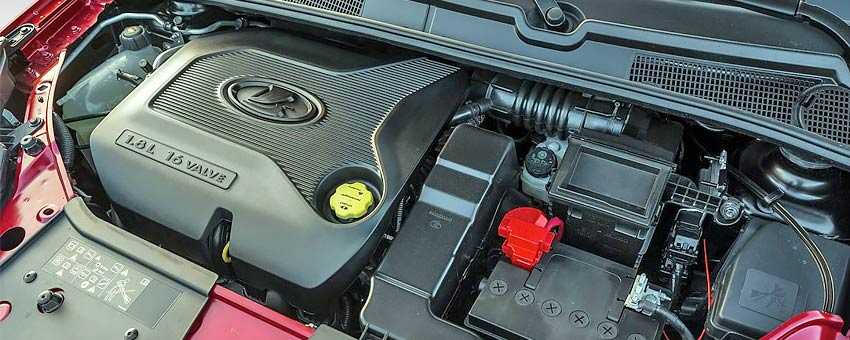

Двигатель Лада Х-рей 1.8 литра
ВАЗ 21179 — 122 л.с. 170 Нм
Самый новый силовой агрегат концерна АвтоВАЗ является к тому же первым отечественным мотором с фазорегулятором на впуске. Тут облегченные распределительные валы и клапана, производительные масляный и водяной насосы корейского производства и другие доработки. Агрегатируется как с механической, так и роботизированной коробкой переключения передач.
Характерных неисправностей у 1.8-литрового мотора пока немного и самые известные из них это повышенный расход масла, а также нередко лопающиеся по шву расширительные бачки. Проводились две отзывные компании: по бракованным клапанам и замене топливной рампы.
| 1.8 л 21179 МКП5 | 1.8 л 21179 АМТ5 | |
|---|---|---|
| Тип | инжектор | инжектор |
| Топливо | бензин АИ-92 | бензин АИ-92 |
| Расположение | поперечное | поперечное |
| Цилиндры | 4 в ряд | 4 в ряд |
| Клапана | 16 | 16 |
| Рабочий объем | 1774 см³ | 1774 см³ |
| Мощность | 122 л.с. | 122 л.с. |
| Крутящий момент | 170 Нм | 170 Нм |
| Разгон до 100 км/ч | 10.3 с | 10.9 с |
| Скорость (макс) | 179 км/ч | 186 км/ч |
| Экологич. класс | Евро 5 | Евро 5 |
| Расход город | 9.3 л | 8.6 л |
| Расход трасса | 5.8 л | 5.8 л |
| Расход смешанный | 7.1 л | 6.8 л |
Роботизированная коробка передач
По стратегическим соображениям АвтоВАЗа, Лада Икс Рей была оборудована АМТ вместо автоматической коробки передач. Первая реакция автолюбителей на этот счет была негативной, но позже на практике робот доказал свою состоятельность и оправдал надежды руководства, заслужив доверие и превосходную репутацию среди автовладельцев. В Lada Xray установлен робот российского производства, который смог превзойти по качеству зарубежные аналоги.
В роботизированную трансмиссию, которая стоит на Lada Xray, были встроены электронные компоненты, которые компенсируют работу сцепления. В новую коробку устанавливаются немецкие актуаторы, а сцепление изготовлено компанией VALEO, имеющей мировую известность. Робот работает в режимах «автомат» и «механика».
Характерные черты робота, установленного на Икс Рей:
- имеется защита от неверного переключения;
- наличие режимов автомат/механика;
- Xray с такой трансмиссией доступен быстрый разгон;
- присутствует режим сброса передач;
- низкий расход топлива (около 6,5 л по городу);
- низкий расход масла;
- не требует прогрева даже при очень низких температурах, можно сразу включать и ехать;
- автомат, установленный на Xray, самостоятельно подстраивается под стиль езды водителя, нормализуя при этом расход топлива и повышая комфортность езды;
- рычаг робота на Xray не создает вибраций, коробка работает бесшумно;
- благодаря роботу, Ладе Xray доступен режим буксировки других автомобилей и перевозки прицепов;
- передачи на автомате переключаются быстро, без рывков и различных подергиваний.
