Замена вариатора lada 21063 (ваз 21063) своими руками

Описание технических параметров, схема электропроводки

Технические характеристики ВАЗ 21063 имели отличия от популярного классического автомобиля ВАЗ 2106. Кузов транспортного средства представлен 4-дверным седаном, вместимость которого составляет 5 человек. Установлен маломощный двигатель объемом в 1290 куб. см и мощностью в 64 л. с. при 5600 об/мин. Система питания представлена в виде карбюратора, а предпочтительный бензин с октановым показателем 92.

В автомобиле ВАЗ 21063 установлена 4-ступенчатая коробка передач, это заднеприводная модель. Модель имеет задние барабанные тормоза и передние дисковые. Колесная база автомобиля составляет 2424 мм, высота 1440, а ширина 1611 мм, общая длина равна 4166 мм. Масса машины со стандартной комплектацией — 1035 кг, предел допустимой полной массы авто равен 1435. Применяются шины 170-70 типоразмера при 13 диаметре.

Объем багажника равен 345 л. Технические характеристики модели 21063 позволяют развить ей максимальную скорость в 145 км/ч, при этом автомобиль разгоняется до 100 км за 18 сек. Семейство ВАЗ идет в основном с однопроводной электрической схемой. Следовательно, все отрицательные выводы соединены с массой автомобиля, они, в свою очередь, выполняют функцию второго провода. В автомобиле ВАЗ 21063 проводка выполнена следующим образом:

активация электрических цепей происходит через замок зажигания;
аккумуляторная батарея через блок предохранителей соединена с электрическими механизмами, ответственными за безопасность;
сами корпуса главных узлов токопроводящие.

При демонтаже деталей с автомобиля стоит снимать минусовую клемму с аккумуляторной батареи. Это следует делать во избежание короткого замыкания от прикосновения металлического инструмента.

Гидроблок – обычный, старого типа

Гидроблок традиционно расположен в поддоне вариатора и фактически является наиболее уязвимым местом узла. Но преимущество Jatco JF015E на Лада Веста в том, что в нем установлен старый гидроблок с четырьмя линейными соленоидами и одним электромагнитным клапаном, который отвечает за включение и выключение блокировки трансформатора. То есть, этот соленоид управляет клапаном гидроблока, переключающим режимы работы гидротрансформатора. Они ремонтопригодные и в случае появления неисправностей поддаются легкой замене.

То есть, достаточно часто приходится либо просто промыть гидроблок, либо сменить соленоид новым оригинальным экземпляром и на этом проблема решена. Что касается соленоидов нового типа, то их замена не всегда возможна. Чаще всего в случае поломки соленоида автовладелец вынужден покупать новый гидроблок или искать восстановленный на вторичном рынке. В любом случае, при появлении первых симптомов поломки следует сразу обращаться в СТО для квалифицированной диагностики. Своевременная диагностика Jatco JF015E способна спасти гидроблок, следовательно, сэкономить денежные средств автовладельца.

Ремонт масляного насоса

Обычно неисправный масляный насос меняется на новый. Однако вышедший из строя насос можно попробовать отремонтировать.

Для ремонта масляного насоса ВАЗ 2106/07 потребуются:

ключи на 10;
линейка;
набор плоских щупов;
тиски.

Разборка масляного насоса

Разборка насоса осуществляется в следующем порядке:

Открутив три болта, снимите приёмную трубку. Для этого удобнее зажать насос в тиски.
Снимите трубку, пружину и шайбу редукционного клапана.
Отогнув края сетки маслоприёмника, снимите её с насоса и тщательно очистите.
Выньте из насоса шестерни.

Все детали разобранного насоса промываются в керосине и протираются чистой ветошью. Затем проводят осмотр всех составных частей и заменяют износившиеся элементы. Сборка насоса производится в обратной последовательности.

Ремонт и замена элементов масляного насоса

После разборки, чистки и осмотра элементы насоса проверяются на износ. Для этого делают ряд замеров и сравнивают с допустимыми значениями:

максимально допустимый зазор между ведомой шестерёнкой и осью не должен превышать 0,1 мм;
зазор между зубьями шестерёнок после их установки в корпус не должен превышать 0,25 мм;
зазор между корпусом и наружным диаметром каждой из шестерёнок не должен превышать 0,25 мм;
зазор между плоскостью крышки и верхней поверхностью шестерёнок не должен превышать 0,2 мм;
высота пружины редукционного клапана без нагрузки должна составлять 3,8 см, а под нагрузкой 60–65 Н — 2 см.

Одним из шагов при диагностике масляного насоса является проверка зазоров между зубьями шестерней

При прокручивании насоса рукой не должно чувствоваться даже малейшее заедание. Если какие-либо из перечисленных зазоров превышают показатель, заменяют либо отдельные детали, либо насос полностью

Очень важно, чтобы не было никаких дефектов на поверхности редукционного клапана и его пружине. В противном случае клапан не сможет нормально работать

Видео: проверка масляного насоса на износ

https://youtube.com/watch?v=ZSR-r4FF5mQ

Замена шестерни привода масляного насоса

В процессе эксплуатации изнашивается шестерня привода маслонасоса. Если её не заменить своевременно, она начинает проскальзывать, снижая производительность насоса. Как следствие, в системе смазки может образоваться недостаток масла. Располагается шестерня под валом распределителя зажигания (под трамблёром) и снимается в следующем порядке:

На инжекторном двигателе снимите заглушку, на карбюраторном — распределитель зажигания, предварительно пометив его положение. Для этого открутите одну гайку.
В шестерне привода маслонасоса по центру есть отверстие. В это отверстие с небольшим усилием (можно несильно постучать) вставьте деревянную палочку с заточенным концом и извлеките шестерню.

Шестерню осматривают и при обнаружении износа внутренних шлицов меняют на новую. Сборку выполняют в обратной последовательности.

Для извлечения шестерни привода масляного насоса используют деревянную палочку с заостренным концом

Таким образом, самостоятельный ремонт и замена масляного насоса на классических моделях ВАЗ не представляет большой сложности. Для этого потребуется лишь желание, немного свободного времени, стандартный набор слесарных инструментов и тщательное следование рекомендациям специалистов.

Затрудненное переключение

Теперь коротко пройдемся по другим неисправностям. Следующей будет затрудненное переключение передач.

Причиной тому могут быть:

Износ механизма переключения или его деформация (кулисы);
Износ, появление заусениц на осях переключения передач или на их посадочных местах, заклинивание сухарей;
Повреждение или износ шлицов скользящих муфт синхронизаторов;
Повреждение и погнутости вилок переключения;

В первом случае для восстановления работоспособности даже не нужно снимать коробку с авто, поскольку замена кулисы КПП ВАЗ-2105 возможна без демонтажа узла трансмиссии.

Для этого достаточно снять рычаг, пыльник, пластиковую защитную накладку, чтобы обеспечить доступ к крепежным элементам механизма переключения, которые нужно выкрутить, чтобы снять механизм в сборе. А далее уже проводится его замена или ремонт.

Важно! В 4-ступенчатой коробке передач к штоку изнутри картера подходит оттяжная пружина, которая обеспечивает постоянное положение рычага напротив 3-4 передачи и предотвращает его вибрации. Поэтому при извлечении механизма следует сначала его немного приподнять, а затем поддеть пружину крючком из стальной проволоки, снять ее с проушины штока и удерживать в немного натянутом положении, чтобы она не упала в картер

Перед установкой новой кулисы тем же крючком зацепляем пружину и все устанавливаем на место.

Что касается других поломок, из-за которых плохо включаются скорости, то придется снимать КПП, разбирать ее, выявлять изношенный или поврежденный элемент и заменять.

Типичные проблемы JF015E

Проблемы, связанные с качеством масла

При низком качестве масла или его загрязнении металлической стружкой, которая не всегда полностью улавливается магнитами, быстро выходит из строя гидроблок, появляются рывки при движении. Официальный дилер рекомендует менять масло каждые 60 тыс. км пробега, но на практике лучше не ездить более 40 тысяч.

Гидроблок JF015E имеет более сложную конструкцию, чем предыдущие модели. Его соленоиды более чувствительны к качеству масла, поэтому многие случаи обращения в автосервис заканчиваются заменой дорогостоящей детали.

Продолжим тему о масле. Если своевременно не менять его, то на шкивах появляются довольно выраженные царапины от металлической стружки, в результате может повреждаться ремень, прочность которого на этой трансмиссии оставляет желать лучшего, либо полностью выходит из строя клиноременной механизм. На начальной стадии проблемы конусы можно отшлифовать и установить на место, но при сильных задирах эти детали лучше заменить. При разрыве ремня рекомендуется установить усиленную версию.

Разрушение подшипников

Самая распространенная проблема, с которой обращаются в автосервис владельцы автомобилей с вариаторами JF015E — это разрушение подшипника входного вала. Это обусловлено конструктивными особенностями вариатора — сам подшипник довольно слаб, но он берет на себя высокие нагрузки, особенно если автолюбитель предпочитает агрессивную манеру езды. Основные признаки разрушения подшипника: шум коробки в режимах “N” и “P”, который исчезает при начале движения. Если прислушаться, то на высоких скоростях этот неприятный звук появляется снова.

Аналогичные симптомы наблюдаются и при разрушении подшипников конусов, что также встречается довольно часто. Провести дифференциальную диагностику позволяет только «вскрытие» коробки.

Разрушение солнечной шестерни

Еще одна неприятность, которая может настигнуть даже владельцев новых автомобилей — это разрушение солнечной шестерни. Эта деталь довольно хрупкая, поэтому такие поломки мастера автосервисов регистрируют даже на автомобилях с пробегом немногим более 5 000 км. Особенно часто такая неприятность происходит с любителями резкого старта.Если автомобиль не движется вперед, но при этом задняя передача работает исправно, то виной этому именно разрушенная солнечная шестерня. В таких случаях рекомендуется заменить ее на усиленную.

Дело в том, что солнечная шестерня состоит из двух частей, соединенных сваркой. Это соединение не выдерживает больших нагрузок и разрушается. Этот момент можно считать конструктивным недочетом, поскольку проблема встречается очень часто.

Масляный насос

Еще одно слабое место — это редукционный клапан масляного насоса. Его износ приводит к снижению давления масла, что мешает нормальной работе вариатора и приводит к быстрому износу всех деталей. Во время разбора коробки проводят вакуумный тест, если показатели меньше нормы, клапан или сам насос подлежит замене. Если принято решение менять клапан, лучше установить усиленный вариант.

Клапан обычно изнашивается при несвоевременной замене масла, на нем остаются царапины от металлической стружки, что нарушает герметичность.

Еще одна сложность — это поиск необходимых запчастей. Если из строя вышли подшипники приводного вала, то эту запчасть довольно сложно найти. Если с вашей коробкой произошла такая неприятность, то ремонт может затянуться на неопределенный срок.

Обслуживание коробки передач

Но вначале следует рассмотреть обслуживание, которое необходимо проводить с эти узлом. Оно всего одно – проверка уровня смазочного материала и при надобности его доливка до требуемого уровня.

Механическая коробка передач – сама по себе не требовательна, поэтому используемый в ней смазочный материал выполняет лишь одну функцию – смазывает составные части узла. Поэтому замена масла в коробке должна проводиться каждые 60 тыс. км пробега.

Статья в тему — Устройство, снятие и разборка КПП Ваз-2105

Перед тем, как проводить обслуживание КПП, следует знать, какое масло заливать в коробку ВАЗ-2105. Для трансмиссии этого авто требуется трансмиссионное масло с уровнем качества по API — GL-5 и выше и вязкостью 75W-90 или 85W-90 по классификации SAE. Объем масла в КПП составляет 1,35 литра. — подробней о трансмиссионном масле .

Проверить масло в коробке – несложно, но для этого авто следует поставить на смотровую яму или эстакаду.

А далее действия такие:

С левой стороны картера КПП (по ходу движения авто) находим контрольно-заливную пробку (расположена чуть выше нижней крышки коробки);
Ветошью удаляем грязь вокруг пробки;
Ключом требуемого размера откручиваем пробку;
Узнать уровень можно при помощи небольшого зеркальца и фонарика, отвертки или даже пальца, в общем, чем удобно. Нормальным уровень смазочного материала считается, если масло достает до нижней кромки отверстия;
Если масла меньше уровня – при помощи технического шприца доводим его до нормы (как только масло начало вытекать из отверстия – закручиваем пробку);

Проверку и доливку смазочного материала в КПП следует «на холодную». Если де обслуживание проводится сразу после поездки, необходимо дать время (10-15 мин), чтобы масло полностью стекло, иначе при проверке уровень будет некорректным.

Если же пришло время для замены масла, то сначала сливаем отработанный смазочный материал – очищаем нижнюю крышку от грязи, подставляем пластиковую емкость и выкручиваем сливную пробку.

Затем ждем пока масло полностью не стечет и закручиваем пробку.

А далее все делается так же, как и при проверке и восполнении уровня, только в коробку придется шприцем закачать требуемое количество масла.

После замены не следует сразу же утилизировать отработку, перед этим ее лучше проверить. Для этого берем магнит, привязываем нитку и опускаем его в емкость со старым маслом. Далее следует поводить магнитом по дну. Затем вытаскиваем и рассматриваем его. Если на магните обнаружено большое количество металлической стружки, то это может указывать на появление интенсивного износа, и в таком случае переборка КПП и дефектовка составных частей будет не лишней, поскольку позволит выявить и устранить неисправность еще на раннем этапе.

Ремень модификации 901072

Ремень вариатора способен отходить свыше 180 000 километров. Известны экземпляры автомобилей, на которых установлен вариатор Jatco JF015E, прошедший 340 000 километров без единой замены ремня. Его замена требуется только в том случае, если металлические ленты вытянулись по причине низкого давления или сточились зубцы ремня, что обычно происходит после длительной эксплуатации автомобиля, опять же, с низким давлением в системе. В модернизированной АвтоВАЗом коробке установлен ремень CVT модификации 901072. Это наиболее слабый ремень Bosch 901072 с восьмью стальными пластинами. Но не стоит думать, что такой ремень быстро порвется. Модификация 901072 встречается и на Nissan Qashqai. Его ресурс в среднем составляет 140-180 тыс. км, но, кому как повезет.

Как проверить масляный насос

О том, что в работе масляного насоса имеются какие-то неполадки, водителя предупредит аварийная лампочка. Собственно говоря, если в системе достаточно масла, а лампа всё равно продолжает гореть, то в работе масляного насоса точно есть сбои.

Красная «маслёнка» высвечивается на панели приборов в тех случаях, когда есть хотя бы минимальные проблемы со смазкой мотора

Чтобы выявить неисправность насоса, можно не снимать его с автомобиля. Достаточно замерить давление масла и сравнить их с показателями нормы. Однако целесообразнее провести полную проверку устройства, сняв его с машины:

Загнать ВАЗ 2106 на эстакаду или смотровую яму.
Первым делом обесточить автомобиль (снять провода с аккумулятора).
Слить масло из системы (если оно новое, то потом можно использовать слитую жидкость повторно).
Выкрутить гайки крепления подвески к поперечине.
Снять картер двигателя.
Демонтировать масляный насос.
Разобрать устройство насоса на составляющие: демонтировать клапан, патрубки и шестерни.
Все металлические детали обязательно промыть в бензине, очистить от загрязнений и насухо вытереть. Не лишней будет и продувка сжатым воздухом.
После чего потребуется осмотреть детали на механические повреждения (трещины, сколы, следы износа).
Дальнейшая проверка насоса производится с помощью щупов.
Зазоры между зубьями шестерёнок и стенками насоса должны быть не более 0,25 мм. Если зазор больше, то придётся менять шестерню.
Зазор между корпусом насоса и торцевой стороной шестерёнок не должен превышать 0,25 мм.
Зазоры между осями главной и ведомой шестерни должны быть не более 0,20 мм.

Регулировка давления масла

Давление масла всегда должно быть в норме. Повышенные или заниженные характеристики давления всегда негативно сказываются на работе ДВС. Так, например, недостаток давления может говорить о сильном износе или загрязнении масляного насоса, а чрезмерность давления масла — о заедании пружинки редукционного клапана.

В любом случае потребуется проверить несколько основных механизмов ВАЗ 2106, чтобы найти причину высокого/низкого давления и отрегулировать работу системы смазки:

Убедитесь, что в двигатель залито качественное масло, уровень которого не превышает норму.
Проверьте состояние пробки для слива масла на поддоне. Пробка должна быть полностью затянутой и не пропускать ни капли масла.
Проверить работоспособность масляного насоса (чаще всего выходит из строя прокладка, которую легко заменить).
Проверить затяжку двух болтов маслонасоса.
Посмотреть, насколько загрязнён масляный фильтр. Если загрязнения сильные, придётся его заменить.
Настроить редукционный клапан масляного насоса.
Осмотреть шланги подачи масла и их соединения.

Разница между 4-ступенчатой и 5-скоростной коробками

Как отмечено, ВАЗ-2105 комплектовались двумя коробками – на 4 и 5 скоростей. При этом за основу для создания 5-ступенчатой КПП взяли 4-скоростную версию и немного ее доработали. Поэтому передаточные числа у пятиступки до 4-й скорости идентичны, а вот добавленная 5-я скорость обладает передаточным числом 0,82. То есть, у этой коробки прямой так и осталась 4-я передача.

Рассмотрим более конкретно отличия пятиступки от четырехступки на ВАЗ-2105, а их несколько:

на 5-скоростной коробке используется несколько иная задняя крышка КПП, где и размещается блок шестерен 5-й скорости;
у промежуточного вала проделано резьбовое отверстие для монтажа блока шестерен 5-й и задней скоростей;
наличие блока шестерен 5-й передачи с синхронизатором и шестерней заднего хода, а вторичный вал немного укорочен;
крепление оси промежуточной шестерни задней скорости у 5-скоростной версии осуществляется гайкой;
несколько иной привод переключения передач, а также механизм выбора скорости;
отличаются также датчик включения фонаря задней скорости;

Поскольку для создания 5-скоростной коробки основой была 4-ступенчатая версия, то вполне возможно в домашних условиях самостоятельно модернизировать четырехступку, для чего следует заменить и добавить указанные составные элементы КПП.

Что касается управления КПП ВАЗ-2105, то схема переключения не отличается от ВАЗ-2106 или любой другой модификации с 4-ступенчатой коробкой. В 5-ступенчатой КПП для включения последней скорости достаточно максимально вправо сдвинуть рычаг КПП и толкнуть его вперед, то есть в противоположную задней скорости сторону. Ниже показаны схемы переключения обеих модификаций КПП:

В целом КПП-2105 является очень надежной и способна отработать большой срок без какого-либо обслуживания. К тому же она обладает хорошей ремонтопригодностью и провести ремонт не так уж и сложно. Замена КПП 2105 обычно делается в случае износа посадочных мест подшипников в корпусе или же при его повреждении – пробое, появлении трещин. При остальных поломках (износ или повреждение шестерен, подшипников, валов и т. д), восстановить работоспособность узла удается путем замены сломанных элементов. Также замена может выполняться в случае установки 5-ступенчатой модификации вместо 4-скоростной, в случае, когда узел был приобретен в сборе, а не только те элементы, которые позволяют модернизировать старую КПП.

Но в любом случае – замена это, модернизация или ремонт, ничего сделать невозможное, пока КПП установлено на авто. Узел в любом случае придется демонтировать, и нужно знать, как снять коробку.

Демонтаж коробки передач

Процедура не из приятных, ремонт лучше всего проводить на подъемнике или в яме, так как слишком много работ под днищем автомобиля. Подготовка сводится к отключению аккумуляторной батареи и сливу тормозной жидкости из цилиндров сцепления. Рабочий и главный цилиндры сцепления должны быть пусты. Установите противооткатные упоры под колеса, так как придется снимать коробку передач, а при малейшем уклоне автомобиль покатится. На этом подготовку можно закончить. Весь процесс демонтажа КПП занимает достаточно мало времени, если соблюдать последовательность действий. Для этого, конечно, необходимо иметь представление о том, что вы делаете. Если с вами будет напарник, это ускорит процесс, так как можно разделиться: один работает под капотом, другой — под машиной, если используется смотровая яма.

Далее продвигаемся к коробке и снимаем датчик заднего хода, который расположен со стороны водителя, на боковой части КПП. После демонтируем возвратную пружину с рабочего цилиндра сцепления и сам цилиндр. Если планируется замена масла в коробке, слейте его, в противном случае можно оставить его в КПП. Если провести всю работу аккуратно, вы не потеряете ни капли смазки. И не забудьте о проводе массы, соединяющем коробку с двигателем. В последнюю очередь выкручиваете четыре болта, которыми КПП крепится к мотору

Теперь можно приступить к самой важной операции — снятию коробки. Главное — не делать резких движений, так как первичным валом можно легко повредить корзину сцепления.

Желательно поддерживать коробку, можно даже подставить под нее подходящие бруски. Не допустите резкого падения КПП вниз, это может плачевно сказаться на корзине (если, конечно, не собрались менять ее). Иногда довольно сложно сорвать со шлицов первичный вал, но задача эта выполнимая, даже если вы сами проделываете работу. Когда снимете КПП, обратного пути не будет, нужно поменять все механизмы. Замена сцепления ВАЗ окажется попросту бессмысленной, если установить только новый ведомый диск. Вам необходимо иметь:

корзину сцепления;
ведомый диск;
выжимной подшипник;
6 болтов с резьбой на 10;
венец маховика.

Замена венца маховика необходима, если имеется значительный износ детали. Возможен второй вариант — переставить ее обратной стороной. Обычно венец стирается только до середины.

Все о вариаторе X-Tronic CVT

Это бесступенчатая трансмиссия, обеспечивающая плавное переключение передач и комфортное передвижение как по городу, так и по трассе. В CVT нет шестеренок, как в обычной механике или роботизированной КПП. Этот вариатор имеет ведущий и ведомый вал, соединенные ременным приводом.

Трансмиссия является разработкой компании Nissan и установлена на многих автомобилях этой марки. Также ее можно встретить на машинах Renault.

К основным преимуществам X-TronicCVT можно отнести такие характеристики:

экономия топлива;
увеличенный ресурс;
сниженное трение между деталями;
адаптация под манеру езды;
обеспечение хорошей динамики;
плавное переключение передач;
не боится перегрузок и высоких оборотов.

Несмотря на множество преимуществ, трансмиссия имеет ряд минусов:

небольшие задержки при переключении;
чувствительность к перегреву;
высокая стоимость обслуживания;
шумность.

Что касается надежности вариатора, при правильной эксплуатации и надлежащем техническом обслуживании можно смело говорить о том, что X-Tronic проходит в среднем 150 тысяч километров. Много это или мало? По сравнению с механическими КПП это довольно маленький пробег, но для вариатора это солидная цифра. Если избегать пробуксовок, постепенно давать нагрузку после старта в холодное время года, следить за уровнем трансмиссионной жидкости и своевременно ее менять, не буксировать другие транспортные средства, можно наслаждаться ездой, не думая о неожиданных поломках.

Настройка холостого хода ВАЗ 2105, 2107 Своими руками

Система холостого хода карбюраторов 2105 и 2107.

Отличительной особенностью системы холостого хода карбюраторов 2105 и 2107 (рис. 1) является то, что воздух в режимы работы двигателя на холостом ходу попадает в задроссельное пространство не через приоткрытую дроссельную заслонку 4, а минуя ее — через специальный регулировочный винт 8 (винт количества). Такая система холостого хода называется автономной.

При такой конструкции очень важно, чтобы во время работы двигателя на холостом ходе обе дроссельные заслонки были закрыты. Понятие закрыты не совсем точное, потому что закрытие заслонок не совсем полное, оно строго регламентируется

Каждую заслонку в заводских условиях настраивают на определенную перетечку (расход воздуха), после чего стопорные винты (рис. 2) кернят и закрашивают. Эти перетечки предохраняют дроссельные заслонки от заеданий, что особенно важно для второй камеры.

Трогать стопорные винты не советую, так как если Вы приоткроете дроссельную заслонку первой камеры, то не получите устойчивой работы двигателя на холостом ходе, а если дроссельную заслонку второй камеры — не избавитесь от черного выхлопа и не сможете снизить обороты двигателя на холостом ходе.

Приоткрытая дроссельная заслонка второй камеры резко увеличивает расход топлива и токсичность. При одинаковом разрежениями за дросселями в режиме работы двигателя на холостом ходе и малых нагрузках переходная система второй камеры буквально заливает двигатель бензином: проходное сечение топливного жиклера переходной системы на 23% больше, чем топливного жиклера холостого хода, а воздушного жиклера переходной системы второй камеры в шесть раз меньше, чем воздушного жиклера холостого хода. Да и само название переходной системы второй камеры говорит о том, что она должна работать только после ее открытия до вступления в работу главной системы второй камеры, т.е. обеспечить переход.

Для упрощения система холостого хода карбюраторов 2105 и 2107 представлена только корпусом дроссельных заслонок. Все остальное аналогично системе холостого хода, показанной в «Настройка холостого хода ВАЗ 2101, 2103, 2106 Своими руками ».

Система холостого хода работает следующим образом. Воздух под воздействием разрежения в задроссельном пространстве во время работы двигателя в режиме холостого хода движется по направлению стрелок по воздушному каналу 3 к выходному каналу 5, создавая в распылителе 6 разрежение. Эмульсия из эмульсионного канала 1 поступает к распылителю 6 частично через байпасный жиклер 2 и частично через регулировочную иглу 7. В канале 5 происходит смесеобразование эмульсии и воздуха. Скорость движения воздуха близка к скорости звука, поэтому работа на холостом ходе сопровождается шумом.

Рис. 1. Особенности системы холостого хода карбюраторов 2105 и 2107:

1. Эмульсионный клапан; 2. Байпасный жиклер; 3. Воздушный клапан; 4. Дроссельная заслонка; 5. Выходной канал; 6. Распылитель; 7. Регулировочная игла (винт качества); 8. Регулировочный винт (винт качества); 9. Втулка

Устройство КПП

В целом, понятие «переделали» коробку не совсем верно, поскольку устройство КПП ВАЗ-2105 с 4 скоростями практически ничем не отличалось от той же коробки 2101. КПП 2105 – трехвальной компоновки, с постоянным зацеплением шестерен и ручным управлением. Внешне КПП «Копейки» и «Пятерки» можно отличить практически только по маркировке, нанесенной на корпусе коробки.

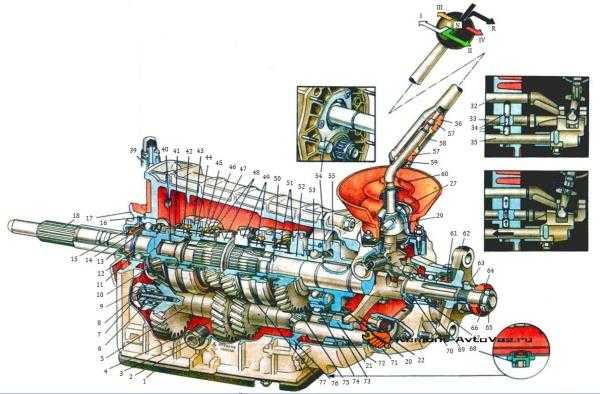

Схема КПП Ваз-2105 с 4 ступенями представлена ниже, и конструктивно она не отличается от модификаций 2101 и 2106:

Поскольку коробка от ВАЗ-2105 конструктивно схожа с 2101, то и кинематическая схема КПП – одинаковая. А вот передаточные числа отличаются, на коробках 2105 они составляют:

1-я – 3,67;
2-я – 2,10;
3-я – 1,36;
4-я – 1,00;
Задняя – 3,53;

Что касается отличий в устройстве между коробками 2105 и 2101, то сводятся они, в основном, к разным количествам зубьев на различных шестернях. Так, на промежуточном валу КПП используется шестерня 1-й скорости на 14 зубьев (15 – у 2101), при этом угол наклона их – больше. Шестеренка постоянного зацепления этого вала имеет 28 зубьев (29 – у 2101). На первичном валу используется шестеренка на 18 зубьев (19 – у 2101). Из-за таких особенностей, валы с блоками шестерен у тих двух КПП – не взаимозаменяемы, если пытаться устанавливать их по отдельности. Но в случае комплексной замены – первичный вал вместе с промежуточным, и всеми блоками шестерен, то установка вполне возможна. Что касается вторичного вала, то у модификации 2105 он отличается от вала 2101 шестеренкой первой передачи (у нее зубья имеют другой наклон, хотя количество их одинаково, также ее диаметр немного больше).

Замена сцепления и прокачка системы

Итак, если планируется замена только ведомого диска, то болты с резьбой на 10 все равно необходимы. Также для проведения работы потребуются первичный вал или болванка подходящей формы (для центровки). Но они нужны лишь если нет центрующего устройства. Если старая корзина будет устанавливаться снова, наметьте ее положение на маховике и только после этого выкручивайте болты. Но гораздо эффективнее будет, если все узлы заменить на новые. Это позволит избежать неожиданных поломок в дальнейшем. Например, может загудеть выжимной подшипник, что не очень приятно. Снять корзину и ведомый диск не составит труда, достаточно выкрутить шесть болтов, удерживающих весь механизм на маховике.

Далее, изучив венец, делаем вывод о целесообразности его замены либо же перестановки. Если износ довольно большой, деталь желательно снять. Для этой цели подойдут зубило и молоток, легкими постукиваниями по окружности добиваемся сползания венца. Установка его еще проще: необходимо только прогреть деталь на огне, можно на газовой плите, а можно и с помощью паяльной лампы. После этого венец укладывается на свое место. Когда он остынет, маховик крепко обожмет его. Разобравшись с венцом, приступайте к установке диска сцепления и корзины. Сначала ведомый, затем корзина, наживите болты и установите центрующее устройство

Важно, чтобы ведомый диск стоял четко по центру, иначе поставить коробку не получится. Болты на корзине затягиваются по диагонали.

Замена агрегата

Заменив выжимной подшипник, можно приступать к сборке. Проводить ее следует в порядке, обратном разборке. Помните, что нельзя резко опускать коробку, так как есть вероятность повреждения корзины первичным валом. Сначала проводите работы под автомобилем, затем под капотом, в салоне устанавливаете на место рычаг переключения скоростей. Не забывайте о таких мелочах, как провод массы, идущий от двигателя ВАЗ 2105 к коробке. После сборки необходимо наполнить систему привода тормозной жидкостью, прокачать сцепление, провести регулировку.

Важно знать, как прокачать систему. В расширительный бачок заливаете тормозную жидкость, напарник нажимает на педаль

На рабочем цилиндре предусмотрен штуцер для прокачки. Наденьте на него подходящий шланг, второй конец опустите в емкость с тормозной жидкостью. Там удобнее будет контролировать выходящий воздух. На треть оборота выкручиваете штуцер, а напарник в это время резко давит на педаль и плавно ее отпускает. Так необходимо делать до тех пор, покуда воздух не прекратит выходить из шланги. После этого напарник нажимает на педаль, а вы затягиваете штуцер.

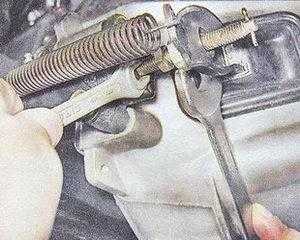

Дальнейшая регулировка сцепления ВАЗ сводится к тому, что гайкой на штоке рабочего цилиндра подбирается оптимальное его положение.
