Операции по замене троса сцепления на автомобиле Лада Калина
1. Со стороны салона под панелью приборов (работа для наглядности показана при снятой панели) отверните гайку крепления упора оболочки троса к кронштейну педалей и снимите упор со шпильки.
2. С помощью отвертки снимите с стержня педали сцепления стопорную скобу и корпус механизма компенсации износа накладок ведомого диска.
3. В моторном отсеке вытащите из отверстия в перегородке расположенной между салоном и моторным отсеком уплотнитель оболочки троса привода сцепления.4. Потянув трос вперед по направлению движения автомобиля, вытащите трос из углубления на вилке выключения сцепления.
5. Отверните поводок от наконечника троса, извлеките направляющую втулку оболочки троса из отверстия на кронштейне коробки передач и демонтируйте трос с автомобиля, вытащив его из отверстия в перегородке.
6. Установку нового троса привода сцепления начните с того, что пропустите трос в отверстие щита передка, закрепите на стержне педали сцепления, также закрепите корпус механизма компенсации износа.7. Закрепите упор оболочки троса на шпильке кронштейна педалей.8. Установите в отверстие перегородки уплотнитель оболочки троса.9. Пропустите трос в отверстие кронштейна на коробке передач и установите в это отверстие направляющую втулку оболочки троса.10. Накрутите на нижний наконечник троса поводок, обеспечив выступание наконечник относительно торца поводка на 0-1 мм.
Замена старого троса на новый
Если вы без проблем выполнили все действия, следуя вышеперечисленным пунктам, дальнейшим этапом станет замена старого троса на новый. Теперь действия нужно произвести в противоположном порядке, а именно:
- В отверстие щитка передка в салоне Лады Калина запускаем новенький трос.
- Теперь трос нужно хорошо закрепить на педали сцепления. Для этого надо одеть скобу и прикрутить гайку.
- Также, но в обратном порядке, собираем и секцию двигателя.
- Вытягиваем тросик для регулировки хода. Вытягиваем его за резьбовой наконечник до самого упора.
- От рычага до самого пластмассового поводка обязательно должно быть расстояние не более 27 миллиметров.
- Последний шаг – это регулировка хода педали, он не должен превышать 150 миллиметров.
После того как вы закончите со всеми процедурами, нужно три раза нажать на педаль сцепления, таким образом настроится автоматическая регулировка.
Работа по замене троса совершенно не сложная, справиться способен даже начинающий автовладелец. Вы не только сэкономите собственные средства, но и наберетесь опыта. Случиться может все что угодно, к примеру, трос способен оборваться прямо в дороге. Для того чтобы непредвиденная замена на Ладе Калина была проще, было бы неплохо возить с собой новый, запасной трос сцепления.
Как отрегулировать трос сцепления
- Открываете капот и снимаете воздушный фильтр;
- Визуально оцените трос и, если он в неудовлетворительном состоянии, то выполняется замена на новый;
- При помощи штангенциркуля измерьте расстояние между поводком и рычагом вилки;
- В случае если полученное значение выше 27 мм, то надо его исправить, вращая поводок по резьбе наконечника;
- Несколько раз нажмите и отпустите педаль и повторите процедуру;
- Повторять надо до выравнивания результатов с регламентируемым значением.
https://youtube.com/watch?v=PlfAPJjlz3U
Источники
- http://mashinapro.ru/227-zamena-scepleniya-kalina.html
- http://carfrance.ru/kak-zamenit-sceplenie-na-lada-kalina-svoimi-rukami/
- http://autodont.ru/transmission/cohesion/regulirovka-na-kaline
Какие неисправности могут случится со сцеплением?
Хотя этот список и небольшой, проблем в случае возникновения он может сделать не мало:
Бесспорно лада калина является довольно популярным автомобилем среди отечественных автолюбителей. Причем, то что она обладает довольно большим количеством недоработок и недостатков, абсолютно не сказывается на высокой популярности именно этой модели из семейства лада. Сцепление на калине всегда отличалась своей проблемностью. Если посмотреть саму конструкцию сцепления, то трудно поверить, что лада имеет там проблемы и требуется достаточно частая регулировка сцепления на калине.

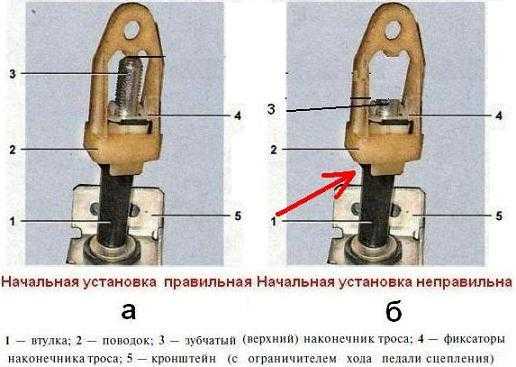

Автомобиль лада калина оборудована сухим типом сцепления, имеющим одинарный диск и центральную нажимную пружину. В конструкции лада имеет храповой механизм для регулировки длины троса. Процесс работы сопровождается постоянным стиранием фрикционных накладок диска, а трос от этого меняет свою натяжку и тут в дело вступает храповой механизм, который и компенсирует этот износ. Процесс работы храпового механизма выглядит следующим образом:
- От натяжения троса поворачивается вилка выключения, тем самым заставляю сжиматься пружину;
- Сжатие пружины вызывает сжатие фиксаторов, которые расположены на зубчатом наконечнике троса;
- Происходит освобождение наконечника и трос натягивается.
Описание конструкции
СцеплениеНаверняка, находясь в автошколе, все проходили курс по устройству компонентов трансмиссии, но вряд ли каждый вдавался во все подробности и, надо сказать, напрасно. Знание конструкции и принципов работы позволит владельцу еще на начальном этапе определить поломку, предпринять меры по ее устранению и избежать крупных затрат на капитальный ремонт. Поэтому вкратце рассмотрим составляющие сцепления автомобиля Lada Kalina:
- кожух;
- подшипник выключения;
- нажимной диск;
- ведомый диск;
- трос привода;
- рычаг вилки;
- механизм регулировки длины троса.
Тип фрикционной муфты, используемой на этой модели, однодисковый, сухой с пружиной дифрагментарного типа. Алюминиевый кожух представляет собой единое целое с коробкой передач. Модификации предполагают установку двух видов компонента трансмиссии — диаметром 190 и 200 мм. Определить, какой применен в конкретной машине, можно по количеству болтов крепления стартера: два — 200мм и, если три болта, то — 190 мм.
Кожух муфты крепится шестью к маховику шестью винтами. Три штифта на маховом колесе входят в соответствующие отверстия кожуха, тем самым центрируя его. По мере износа накладок, изменение длины троса происходит автоматически и не требует вмешательства владедьца.
