Детальное руководство по безошибочной замене троса сцепления на lada kalina

Устройство и функционал сцепления

Узел принадлежит к когорте механизмов, в основе функционирования которых присутствует сухое трение. Механизм сцепления в данной модели является однодисковым и предполагает наличие нажимной пружины, которая конструктивно выполнена в виде неотъемлемой части корзины. Трос служит для выключения сцепления. Это действие активируется во время нажатия на советующий педальный узел. У тросовой передачи присутствует храповое устройство, позволяющее ей в автономном режиме менять длину в соответствии с уровнем износа накладок ведомого диска. Данное решение позволяет обеспечить плотное прилегание выжимного подшипника к лепесткам пружины. Внутри корзины располагается ведомый диск, посредством которого осуществляется непосредственная передача вращения от маховика к первичному валу трансмиссионного агрегата.

Нажатие на обозначенную педаль заставляет трос натягиваться, в результате чего поворачивается специальная вилка. Ее нижняя втулка интегрирована в картер сцепления. Верхний элемент детали, который тоже представлен в виде втулки, является съемным. Во время поворота вилка посредством муфты и выжимного подшипника воздействует непосредственно на лепестки нажимной пружины, которая в свою очередь обеспечивает размыкание ведомого диска с маховиком. Таким образом реализуется процесс выключения сцепления, необходимый для обеспечения возможности переключить передачу в механическом трансмиссионном агрегате.

Если педаль полностью отпущена, то плотно прилегающий к маховику диск передает крутящий момент первичному трансмиссионному валу на полную величину.

В некоторых случаях наблюдаются отклонения от корректного функционирования узла сцепления. В числе признаков, характеризующих указанное негативное явление, присутствуют такие моменты:

1. Увеличение хода педали, когда его величина превышает регламентированные 146 мм.
2. Включение передачи КП при полностью выжатой педали сцепления сопровождается характерными скрежетами валов в трансмиссии, что свидетельствует о неполном отключении сцепления.
3. Запуск и последующая работа мотора Лада Калина сопровождается завыванием, доносящимся из картера сцепления (износ выжимного подшипника).
4. Начало движения характеризуется рывками и недостаточной четкостью переключения ступеней.
5. Передвигаясь на 3-4 скорости, владелец нажимает на акселератор и наблюдает такую картину: обороты силовой установки повышаются бодро, а разгон сопровождается вялостью. Это свидетельствует о «пробуксовке» сцепления, то есть неплотном прилегании диска к маховику, вызванном повышенным износом накладок или чрезмерным натяжением троса.

Все эти признаки в подавляющем большинстве намекают владельцу на необходимость осуществить регулировку тросового привода. Как отрегулировать сцепление? К такой процедуре следует также склоняться после замены механизма сцепления, утраты компенсатором своего функционала (отсутствие способности автономно регулировать длину) или длительного простоя авто Лада Калина.

Пошаговое руководство

Для замены троса сцепления на Ладу Калина нужно подготовить некоторые запчасти и инструменты, а именно: новый трос сцепления, ключ «восьмерку», обычную линейку, ветошь, плоскую отвертку и штангенциркуль.

Первое, что нужно сделать – это взять в руки подготовленный ключ на восемь и открутить гайку, что крепит трос. Найдете вы ее на самой педали сцепления в автомобиле

Эта гайка служит упором оболочки тросика в кронштейн.

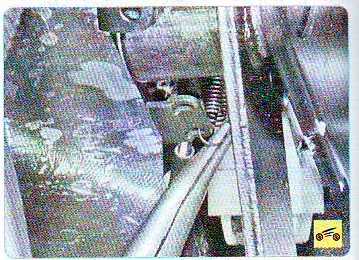

При помощи плоской отвертки необходимо очень осторожно снять стопорную скобу. Она находится прямо под гайкой.
Следующий этап – снятие корпуса механизма, что регулирует трос, для того, чтобы вытащить тросик сняв его от крепления к педали.
Сам трос находится за фильтром, его нужно снять

Для этого подтяните рычаг сцепления, и спокойно вытаскивайте трос.

Теперь пора перейти на работу в моторном отсеке Лады Калина.

1. Открываем капот и сразу же вытаскиваем трос из крепления в виде вилки, просто тянем его на себя.

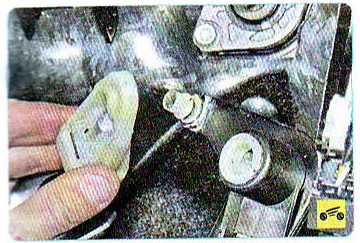

2. Теперь откручиваем пластмассовый поводок, сделать это можно без инструментов, своими руками.
3. На наконечнике троса вы увидите чехол из резины, его тоже придется снять.
4. Теперь нужно отсоединить конец тросика от держателя, что находится на коробке

Заменить и отрегулировать трос для выключения сцепления

Меняем и регулируем трос для выключения сцепления.

Вам будут нужны: ключ «8», пассатижи, линейка либо штангенциркуль.

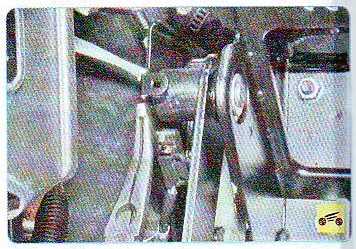

1. Отвернуть гайку, находящуюся в салоне под приборной панелью и крепящую упор тросовой оболочки к кронштейну педалей (для наглядности на рисунках показана работа со снятой колонкой руля)…

2. и снять со шпильки упор.

3. Потянуть при помощи пассатижей…

4.…и снять с оси сцепления стопорную скобу.

5. Извлечь ось и снять педаль.

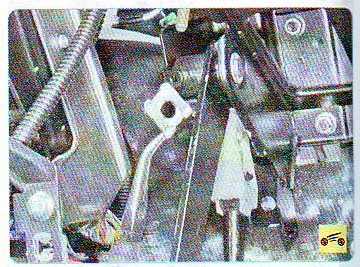

6. Снять с кронштейна педали пружину.

7. Потянуть при помощи пассатижей…

8.…и снять стопор тросового наконечника для привода сцепления.

9. Снять с педали наконечник.

10. Извлечь в моторном отсеке уплотнитель для оболочки приводного троса сцепления из отверстия в щите передка.

11. Потянуть тросовый наконечник вперед в направлении движения автомашины, после чего вывести наконечник из паза вилки для выключения сцепления.

12. Отвернуть поводок от тросового наконечника. Извлечь из отверстия кронштейна коробки передач направляющую втулку тросовой оболочки, снять с машины трос, вытянут его их отверстия щита на передке.

13. Чтобы установить новый приводной трос сцепления, нужно пропустить его в отверстие в щите передка и закрепить на пальце педали сцепления корпус от механизма компенсации износа.

14. Закрепить на шпильке кронштейна от педалей упор оболочки троса.

15. В отверстии щитка передка установить уплотнитель тросовой оболочки.

16. В отверстие кронштейна на коробке передач пропустить трос, установив в данное отверстие направляющую втулку от оболочки троса.

17. Ввернуть поводок в нижний наконечник троса так, чтобы наконечник выступал относительно торца поводка на 0-1 мм.

18. Установить трос от привода сцепления в первоначальное положение, для чего необходимо, преодолев усилие пружины данного механизма, переместить до упора нижний тросовый наконечник в направлении движения автомашины. Продолжая удерживать наконечник в положении вытянутом, изменить L-размер между поводком и вилкой, который должен составить 27 мм. В случае, если размер отличается от указанного значения, необходимо установить его посредством вращения поводка в необходимую сторону.

19. Ввести тросовый наконечник в паз вилки для выключения сцепления, после чего отпустить. Поводок наконечника под действием пружины установится на вилку без зазоров.

20. Нажать на педаль сцепления до упора трижды, повторно измерив L-расстояние. При необходимости – регулировку повторить.

Если неисправен датчик?

Данный компонент подлежит установке только с электронной версией педали акселератора. Основной функцией датчика является управление режимами функционирования мотора Лада Калина во время переключения ступеней в трансмиссии или старта движения.

Если датчик неисправен, то владельца Лада Калина 2 о таком факте проинформирует ЭБУ путем подсвечивания символа «Check». Код ошибки при этом – «0830». Присутствие поломки датчика в физическом плане ощущается по следующим признакам:

• рывки автомобиля Лада Калина 2 в момент переключения ступеней коробки;
• внезапный прирост оборотов (мотор работает в режиме холостого хода) при нажатии на педальный узел сцепления.

Регулировке обозначенный элемент не подлежит, поэтому при потере функционала он должен быть подвержен замене. Датчик располагается над педалью, а точнее – под колонкой рулевого вала. Для замены следует подбирать аналог с кодом «1118-3720015» (также подходит к Приоре и Гранте).

Процедура замены характеризуется неудобством из-за труднодоступности к двум саморезам, посредством которых компонент зафиксирован на кронштейне педали.

1. Демонтаж предполагает извлечение держателя колодки кабелей и соответствующего отверстия, присутствующего на педальном кронштейне.
2. Также колодку отсоединяем от проводного жгута под панелью приборов.
3. Для отвода крючка пружины из держателя понадобится отвертка.
4. Теперь откручиваем ранее указанные труднодоступные винты.
5. Датчик извлекаем с держателем после чего устанавливаем новый элемент.

Сборочное мероприятие осуществляем в обратном алгоритме.

Замена троса сцепления на авто Лада Калина

Благодаря тросу сцепления, вы имеете возможность контролировать вилку сцепления, а она может отсоединять сцепление от маховика. Процедура происходит из-за выжимных подшипников. Абсолютно на всех авто, и Лада Калина не исключение, применяется трос, так как коробка у них находится глубоко в передней части. Исключение имеет только классика, в этих случаях используется и главный, и рабочий цилиндр, то есть троса нет в принципе. Цилиндры сами по себе работают совершенно другим способом, но результат мы получаем такой же, выжимной подшипник отходит от маховика благодаря педали сцепления.

В случае если вами был замечен даже незначительный люфт педали сцепления, скорее всего, это означает, что нужна замена троса. Произвести замену возможно и самостоятельно, в автомастерскую обращаться необязательно. Для этого вам нужно знать элементарную теорию. Трос предназначен для того, чтобы соединить два узла, это двигатель и коробка передач. Для регулировки троса сцепления служит храповой механизм. Когда автомобиль на ходу – накладки диска со временем стираются, а это приводит к ослаблению натяжки.

Бывают и такие случаи, когда трос рвется совсем

По этой причине, если вы услышали подозрительные, посторонние звуки при переключении передач либо обратили внимание на недостаточную тягу или же педаль сцепления Лады Калина провалилась в пол, пора проводить ревизию, а там – и замена тросика. Чаще всего эта деталь рвется в самые неподходящие моменты, поэтому проблему нужно устранять оперативно

Для того чтобы быстро и надежно справиться с заменой троса, вам в помощь представлено подробное руководство, которое мы сейчас и рассмотрим.

Процесс регулировки ручного тормоза на Калине

Прежде чем приступит к регулировке ручника на Калине, подготовьте следующие инструменты:

1. Накидной ключ с трещоткой на 10
2. Удлинитель для ключа
3. Два рожковых ключа на 13
4. Баллончик с WD-40

Натяжение троса ручного тормоза

1. Чтобы процесс регулировки ручника был удобным, рекомендуется данную процедуру выполнять на яме
2. Как известно механизм ручного тормоза, который нуждается в регулировках, находится под металлической защитой, поэтому ключом на 10 откручиваем 4 гайки.

3. Теперь снимаем резиновое кольцо переднего крепления глушителя и отодвигаем металлический кожух, пока не доберемся до механизма регулировки ручника

4. Теперь, чтобы подтянуть ручной тормоз, ключом на 13 закручиваем внутреннюю гайку (как показано на фото), периодически проверяем количество щелчков .
5. После окончания регулировки, фиксируем положение, закрутив вторую гайку на 13.

В материале была использована информация сайта

Источники

• http://autoclub.su/regulirovka-stoyanochnogo-tormoza-na-kaline-neobxodimost-procedury-i-poshagovaya-instrukciya/
• http://vaz-autos.ru/lada-kalina/tormoznaya-sistema/stoyanochnyy-tormoz/trosy-stoyanochnogo-tormoza—snyatie-i-ustanovka/
• http://remontauto-vaz.ru/page/reguliruem-ruchnik-na-lada-kalina

Корректируем работу механизма

Все указанные факторы, которые вызывают отклонения в эффективной работе механизма сцепления, требуют немедленной корректировки положения тросового привода в Лада Калина 2. Регулировка сцепления предполагает выполнение такого ряда манипуляций.

1. Демонтируем корпус воздушного фильтра для обеспечения доступа к механизму регулировки.
2. Взявшись за наконечник, вытягиваем трос на максимально возможную длину.
3. Используем штангенциркуль для замера расстояния, присутствующего между наконечником и ранее обозначенной вилкой. Норма предполагает значение в 27 мм.
4. Если обнаруживается несоответствие обозначенной величине зазора, то действуем так: поворачиваем поводок по резьбе, пока не будет достигнуто ранее указанное значение расстояния.
5. Отпускаем тросовый наконечник и удостоверяемся в его плотном прижатии к вилке.
6. Нажимаем на педаль привода сцепления несколько раз, чтобы привести в действие узел автоматической корректировки длины.
7. Теперь прибегаем к замерам обозначенного зазора. Если снова обнаруживается отклонение, то проделываем указанные манипуляции еще раз. На этом регулировка троса сцепления завершена.

Когда завершена регулировка сцепления, узел сцепления в Лада Калина иногда способен напоминать о себе скрипами или шумами. Это может быть спровоцировано трением поводка о поверхность вилки. Устранить досадный звуковой эффект поможет смазка, которую следует нанести на контакт гайки тросового наконечника и вилки. В числе других причин может присутствовать скрип втулки педального узла, а также приход в негодность расположенного там же датчика.

Настраиваем ручник на хэтчбеках и универсалах Калина

Убедившись, что все узлы тормозной системы в норме, вы можете приступать к регулировке. Цель: добиться того, чтобы полная блокировка задних колёс происходила при 2–4 щелчках фиксатора рычага.

1. Если блокировка происходит быстрее, нужно чуть удлинить трос и проверить снова.
2. Если приходится ожидать пяти и более щелчков, следует укоротить его, подбирая нужную длину экспериментально.

Эта работа может быть выполнена самостоятельно, без помощника, но потребуется наличие эстакады или смотровой ямы. Также понадобятся:

• два ключа на 13 (рожковый и накидной);
• вороток с удлинителем и головками на 10 и 13;
• средство типа «жидкий ключ» (WD-40).

Инструменты, необходимые для настройки — галерея

Порядок действий прост:

Поставив машину на эстакаду, включите первую или вторую передачу. Под передние колёса установите антиоткатные упоры или кирпичи.

Обработайте все резьбовые соединения WD-40 за 10–15 минут до начала работ. Так будет проще открутить гайки, не повредив резьбу.

Опустите рычаг ручника.

Снимите глушитель с резиновых подушек.

Открутите четыре болта защитного экрана (головкой на 10) и снимите его.

Под ним находится тяга стояночного тормоза, уравнитель, два тормозных троса (левый и правый).

Ослабьте дополнительную гайку на тяге накидным ключом на 13, удерживая основную рожковым. Для регулировки вам потребуется основная гайка на тяге. Если нужно укоротить трос и, соответственно, добиться более ранней блокировки колёс, гайку следует закручивать; при необходимости увеличить длину — отвинчивать.

После каждых 3–5 оборотов гайки проверяйте работу ручника, добиваясь, чтобы полная блокировка происходила при 2–4 щелчках фиксатора.

Вывесив задние колёса, проверьте тормоз. При поднятом ручнике колёса должны блокироваться, а при опущенном — вращаться ровно, не задевая колодки. Если всё в порядке, затяните контргайку.

Установите на место защитный экран и глушитель

Гайки на креплениях затягивайте осторожно, иначе можно сорвать резьбу.

Проверьте работу стояночного тормоза на уклоне в 25%. Если автомобиль откатывается, требуется замена тросика.

Устройство стояночного тормоза и процедура его регулировки аналогичны для всех моделей семейства Калина 1 (седан, хэтчбэк, универсал) и Калина 2 (хэтчбэк и универсал). Особняком стоит Kalina 2 Sport, у которой сзади вместо барабанных тормозов более современные дисковые. Проверять колодки авто Калина Спорт нужно так:

1. Поднимите авто домкратом, снимите колесо.
2. Проверьте, является ли износ равномерным на всей видимой части диска. Если нет, стоит пойти в автомастерскую, где проведут подробную диагностику.
3. Через смотровое отверстие проанализируйте тормозные колодки. Если установленные детали выглядят более тонкими, чем новые, требуется замена.

Трос сцепления — замена

Снятие

1. Снимаем воздушный фильтр (см. «Воздушный фильтр — снятие и установка»). 2. Потянув за наконечник троса, выводим его поводок из зацепления с рычагом вилки выключения сцепления.

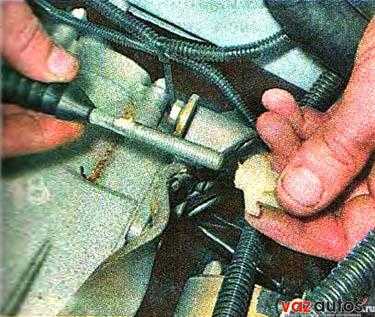

3. Отворачиваем поводок по резьбе наконечника троса и снимаем поводок.

4. Извлекаем нижний наконечник оболочки троса из кронштейна, установленного на картере коробки передач.

5. В салоне, под панелью приборов. ключом на 8 мм отворачиваем гайку крепления кронштейна оболочки троса к кронштейну педали сцепления.

6. Поддев отверткой, снимаем пружинную фиксирующую скобу поводка наконечника троса.

7. Снимаем поводок с пальца рычага педали сцепления.

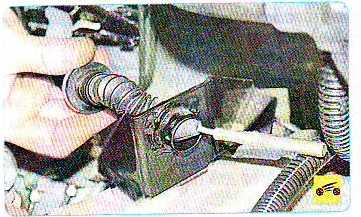

8. Извлекаем резиновый чехол из отверстия перегородки моторного отсека, вытягиваем трос из моторного отсека и снимаем его.

Установка

1. Покрываем палец и втулку пальца педали сцепления пластичной смазкой (Литол-24). 2. Протягиваем трос через отверстие в перегородке моторного отсека из салона в подкапотное пространство. 3. Заправляем резиновый чехол оболочки троса в отверстие перегородки моторного отсека. 4. Надеваем поводок зубчатого наконечника троса на палец педали сцепления и крепим его фиксирующей скобой. 5. Крепим гайкой кронштейн оболочки троса к кронштейну педали сцепления. 6. В моторном отсеке вставляем нижний наконечник оболочки троса в отверстие кронштейна коробки передач. 7. Наворачиваем поводок на резьбовой наконечника троса, обеспечив выступание наконечника из поводка в переделах одного витка резьбы. 8. Регулируем привод выключения сцепления (см. «Привод выключения сцепления — регулировка»), после чего несколько раз нажимаем педаль сцепления и повторяем регулировку. 9. Пластичной смазкой (Литол-24) покрываем рабочую поверхность поводка резьбового наконечника троса. 10. Убеждаемся в исправной работе сцепления (см. «Проверка технического состояния сцепления»).

Лада Калина — хороший автомобиль, мощный, выносливый. И все же в конструкции модели имеется ряд ненадежных элементов, которые с течением времени дают о себе знать. К их числу относится сцепление

Чтобы выявить неисправность и правильно ее устранить самостоятельно, без обращения в дорогостоящие автосервисы, важно знать, для чего предназначен механизм и как проводится замена сцепления на Калине.
