Замена троса ручника(стояночного тормоза) на лада гранта

Подтягиваем ручник

Но если вы действительно знаете, как подтянуть ручник на Ладе Гранта комплектации «стандарт», много времени и сил эта процедура у вас не займет. Единственное, что в обязательном порядке потребуется для ее осуществления – это домкрат либо смотровая яма, потому что доступ к регулируемым узлам и агрегатам происходит снизу и работать придется под автомобилем. Для подтягивания (регулировки) ручника вам понадобятся 3 инструмента:

• два рожковых гаечных ключа на 13, один из них желательно – торцевой;
• один ключ-головка на 8;
• верный помощник (хотя в безвыходных ситуациях можно обойтись и одному).

Процесс непосредственно регулировки системы ручного торможения автомобиля Лада Гранта осуществляется в девять основных этапов:

1. Опускаем в салоне автомобиля рычаг ручного тормоза.
2. Лезем под автомобиль, откручиваем резиновые подушки (кронштейны) с резонатора, снимаем глушитель с крепления к кузову.
3. Убираем защитный экран механизма регулировки стояночного тормоза. Для этого торцевым ключом откручиваем 4 гайки с болтов крепления.
4. Снимаем защитный экран либо отводим его в сторону за глушитель – необходимого пространства для работы в таком случае тоже вполне хватит. Глушитель при этом можно чем-то оттянуть, например, просунув под него брусок из дерева.
5. Берем два ключа на 13 – первым чуть ослабляем контрагайку, удерживая регулировочную гайку. Потом наоборот – удерживаем ее, вторым прокручиваем (также ослабляя) регулировочную гайку.
6. Собственно, регулировку ручного тормоза производим так: подтягиваем тросик ручника, для чего закручиваем регулировочную гайку (движение ключа – по часовой стрелке).
7. Далее следует проверить ход рычага ручного тормоза – для этого и нужен напарник, либо вам придется осуществить это самому. Контрагайку можно закручивать, когда ход ручника составит 2-4 щелчка (см. выше).
8. Затем тестируем работу стояночного тормозного механизма в целом. Для этого приподнимаем задние колеса и проверяем, насколько свободно они прокручиваются при опущенном ручнике и насколько полно стопорятся при полностью поднятом (в этом случае они не должны вращаться вообще!).
9. Если работоспособность ручного тормоза в порядке, закручиваем контрагайку, ставим на место защитный экран и глушитель. Регулировка ручника окончена!

По мере увеличения пробега и срока эксплуатации автомобиля ручник все меньше и меньше поддается регулировке. Случается, что даже после регулировки система ручного торможения работает неисправно и не «удерживает» машину. Это свидетельствует о том, что износ тормозных колодок слишком высок или растяжение тросика уже необратимо.

Регулировка ручника Гранта

Отрегулировать стояночный тормоз ВАЗ 2190 ничуть не сложнее, чем на классике или «зубилах». Рассмотрим пошаговый принцип, начиная с инвентаря.

Необходимый инструмент для подтягивания ручника

Что потребуется для работы:

• Смотровая яма, эстакада, подъемник;
• Ключи: рожковый и трещотка с длинной головкой на 13;
• Торцевой ключ либо трещотка с головкой на 10;
• Возможно WD-40.

Лучше проделывать все работы с напарником, который проверит, насколько поднимается рычаг из салона машины. Иначе придется после каждой подтяжки тросов самому лезть в салон.
Подъемник заметно облегчит работу по регулировке стояночного тормоза.

Принцип регулировки стояночного тормоза

Итак, автомобиль на яме/подъемнике, инструмент в руках – ручник ослаблен. Что же делать?

Шаг 1: находим под днищем резонатор. Снимаем его крепление, расположенное ближе к передней части автомобиля. Затем торцевым ключом либо трещоткой с насадкой на 10 отвинчиваем 4 болта крепления теплового экрана.

Если болты приржавели, можно полить их WD-40 и попытаться выкрутить. Если шпильки все равно не идут и ломаются, надо быть готовым к их замене. Иначе экран не поставить обратно.

Так мы получаем возможность сдвинуть экран вперед не снимая его. Под ним открывается доступ к механизму регулировки стояночного тормоза.

Шаг 2: сдвигаем экран вперед для доступа к регулировке тросов.

Снимаем крепление-подушку 1, выкручиваем болты 2. Сдвигаем экран 3.

Шаг 3: удерживая регулирующую гайку (рожковый ключ на 13) ослабляем контргайку (головка на 13).

Шаг 4: вращая регулирующую гайку по часовой стрелке, подтягиваем тросы. Периодически проверяйте из салона, как держит ручник.

Контргайку не снимаем! Только ослабить.

Как только достигнута работа рычага стояночного тормоза на 3-4 щелчка, затягиваем контргайку.

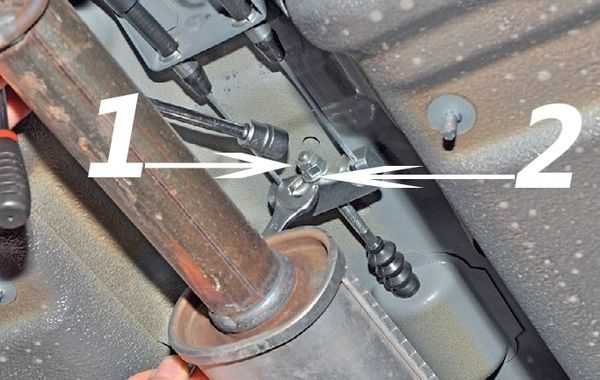

1-контргайка. 2-регулирующая гайка. Для удобства можно, ослабив контргайку, вращать их обе по часовой стрелке длинной головкой на 13.

Шаг 5: возвращаем на место тепловой экран, фиксируем винты крепления и резиновый подвес резонатора.

Проверка работы:

• задняя ось вывешена, стояночный тормоз снят – задние колеса свободно вращаются;
• задняя ось вывешена, рычаг тормоза поднят (до максимальной натяжки – 3-4 щелчка) – задние колеса не вращаются даже с усилием.

Необходимый инструмент для подтягивания ручника.

1. Два ключа на 13. Желательно чтобы один из них был торцевым.
2. Головка на 8.
3. Напарник, но можно и без него. Правда без него сложнее.

Принцип выполнения регулировки ручника

1. Полностью опустите рычаг ручника в салоне.
2. Поставьте автомобиль на яму или поднимите её на подъёмник. Некоторые автовладельцы умудряются отрегулировать ручник «с бордюра» — но это неудобно и опасно.
3. Снизу автомобиля найдите резонатор и снимите его с резиновых кронштейнов.
4. Открутите «трещоткой» 4 болта крепления защиты механизма регулировки ручника (защитный экран).
5. Далее можно либо снять защитный экран, но, как мне кажется, проще его отвести вперёд за глушитель, освободится место, которого хватит для свободной работы.
6. Ослабьте ключом на 13 затяжку первой гайки.
7. Закручивая регулировочную гайку, подтяните тросик ручника, который выходит из салона.
8. Попросите напарника проверить ход ручки рычага, либо проверьте его сами.
9. Как только ход ручника будет 3-4 щелчка, затяните контргайку.
10. Перед заключительным этапом работы, необходимо проверить работоспособность тормозного механизма. Для этого вывешивают задние колёса и смотрят, как они вращаются с выключенным ручным тормозом. Также проверяют как колёса схватываются при поднятом ручнике.
11. Далее возвращают защитный экран на место, прикручивают его на посадочные места и одевают на резонатор резиновые крепления.

Общие вопросы по стояночному тормозу на Гранте

Рассмотрим несколько базовых вопросов по тормозам ВАЗ 2190.

Принцип работы ручника Granta

При поднятии рычага ручного тормоза в салоне:

• происходит натяжка ведущего тормозного троса;
• через уравниватель он натягивает тросы, идущие к задним тормозным колодкам;
• колодки через разжимные планки прижимаются к тормозным барабанам, останавливая ход колеса;
• при ослаблении натяжки (снятии с ручника) натяжение тросов также ослабевает, ход колес становится свободным.

Рычаг 1 через трос 2 натягивает тросы 3. Те через рычаги 4 и планки 5 распирают тормозные колодки.

Почему необходимо подтягивать стояночный тормоз

При ослаблении натяжки тросов появляется опасность скатывания автомобиля.

Механический ручник Гранты имеет обычное устройство без самонастройки. Эта же инструкция подходит к Ладе Калине, Приоре.

Значит, по мере износа задних колодок, первоначальная настройка стояночного тормоза потеряет эффективность.

Проверка работы ручного тормоза

Существует два способа узнать, в порядке ли находится система стояночного тормоза на Ладе Гранта. Они работают по отдельности: если хотя бы один из видов проверки показал неладное, ручник нуждается в регулировке. Итак:

1. Автомобиль останавливают на подъеме или спуске с уклоном около 23-25 градусов, затем ставят ручник в поднятое положение и выключают все передачи. Автомобиль при этом должен стоять на месте и не скатываться вниз. Если так и происходит – ручник исправен и вам ничего не грозит. В противном случае ручной тормоз на вашем автомобиле нуждается в настройке.
2. Проверяется ход рычага системы ручного торможения. Если храповый механизм до полного перевода в стояночное положение щелкнул 2-4 раза – не стоит беспокоиться, ручник работает исправно.

Причин, по которым ручной тормоз на Ладе Гранта может забарахлить и выйти из строя, всего две:

• износ тормозных колодок;
• растягивание тросика.

Это не в последнюю очередь обусловлено тем фактом, что система ручного торможения на бюджетном лифтбеке от гиганта российского автомобилестроения устроена достаточно просто и состоит всего из трех узлов:

• собственно рычаг управления ручником, оснащенный тягой и парой гаек – одной контрагайкой и одной регулировочной;
• уравнитель тросиков и распорные элементы с рычагом привода колодок торможения;
• правый и левый трос механизма привода колодок на обоих задних колесах – соответственно, на правом и на левом.

Операции выполняемые при замене троса привода стояночного тормоза на автомобиле ВАЗ 2190 Лада Гранта.

1. Опустите рычаг стояночного тормоза до упора вниз.2. Снимите тормозной барабан соответствующего колеса.3. Снимите глушитель с подушек подвесок и резонатор с задней подушки. Опустите систему выпуска вниз 4. Ключом «на 13» отверните контргайку и регулировочную гайку стояночного тормоза и снимите уравнитель 1 с тяги 2.

5. Выньте наконечник троса из уравнителя.

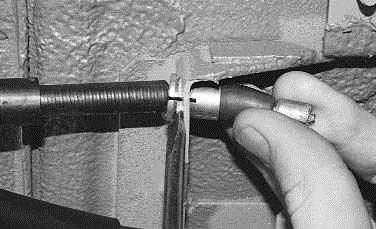

6. Выньте наконечник оболочки троса из кронштейна на кузове.

7. Отогните две скобы крепления каждого троса.

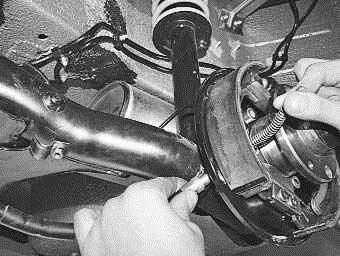

8. Вставьте отвертку между колодкой и рычагом привода стояночного тормоза, отведите рычаг в переднее положение и отсоедините наконечник троса от рычага.

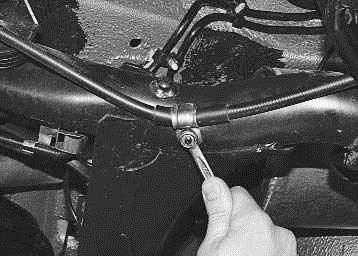

9. Ослабьте затяжку гайки крепления держателя троса на балке заднего моста и выньте трос из держателя.

10. Выньте трос из кронштейна на кузове.

11. Выньте трос из тормозного щита.

12. Установите трос в порядке, обратном снятию

При этом обратите внимание на то, что тросы устанавливают в кронштейн крест-накрест. После установки отрегулируйте стояночный тормоз (см

«Проверка и регулировка привода стояночного тормоза Лада Гранта«).Некоторые водители, стремясь поменьше изнашивать трос стояночного тормоза, стараются реже пользоваться им. Такая «экономия» приводит к обратному результату: трос, редко перемещаясь в оболочке, постепенно теряет подвижность и в конечном итоге заклинивает и обрывается. Пользуйтесь стояночным тормозом во всех случаях, когда это необходимо. Трос ручного тормоза должен быть разработан.Дополнительно можно посмотреть статью, о аналогичной системе ручного тормоза на автомобилях десятого семейства «Снятие узлов и регулировка стояночной тормозной системы ВАЗ 2110 2111 2112 »

Снятие тросов привода стояночного тормоза на автомобиле Лада Гранта производят для их замены в случае обрыва или чрезмерного вытяжения, в следствие чего становится невозможным выполнение его регулировки. Для проведения ремонтных работ автомобиль необходимо загнать на смотровую яму или эстакаду, после чего подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

Опускаем рычаг ручника до упора вниз.

• Снимаем с автомобиля задние колеса и тормозные барабаны.
• После чего необходимо снять передний термоэкран дополнительного глушителя.

• Теперь необходимо снять задний экран с дополнительного глушителя, после чего снимаем экран с топливного бака.
• Выкручиваем контр гайку и регулировочную и снимаем уравнитель тросов ручника.
• Вынимаем наконечники оболочек троса из кронштейна на кузове.

• Плоской отверткой отгибаем скобу крепления оболочки троса к кузову и вынимаем его.
• Далее снимаем заднюю колодку сначала одного колеса, а затем другого и отсоединяем наконечник от рычага привода колодки.

• Ключом на десять ослабляем гайку держателя троса на балке задней подвески и вынимаем его, после чего вынимаем трос из кронштейна на кузове и тормозного щитка.
• Полностью снимаем.
• Выполните необходимый ремонт или замену, после чего установку проведите в обратной последовательности. По завершению работ, отрегулируйте ручник.

На этом ремонтные работы по замене тросов привода стояночного тормоза на автомобиле Ваз 2190 завершены.

Не верная работа ручника может стать причиной аварии или какого-нибудь другого серьёзного инцидента.

Принцип работы ручника на Гранте

Почему его необходимо часто подтягивать

Особенность механизма такая, поэтому и приходится часто подтягивать ручник. Плюс некачественные запчасти изначально, и конструкция, которая не менялась ещё со времён Царя-Гороха!

В иномарках (не во всех конечно) в заднем тормозном механизме (барабан или диск) стоят самоподтягивающиеся пружины, которые подтягиваются в зависимости от износа колодок.

Как должен работать правильно настроенный ручник

Ход ручника в автомобиле Лада Гранта должен составлять не более 6 щелчков с момента его поднятия. Допускается увеличение хода работы ручника до 8 щелчков, но не рекомендуется.

В идеале конечно же 3-4 щелчка. При такой настройке ручника у Вас будет запас его хода, когда тросик ослабнет и колёса начнут схватывать позднее.

Если у Вас наблюдается ситуация когда ручник «вытягивается» на полную, а колёса не схватываются, то возможны следующие причины:

1. изношены задние тормозные колодки;
2. поломан или растянут тросик ручника/
