Ремонт и замена топливного насоса на ваз (lada) 2113/2114/2115 своими руками

Фильтр грубой очистки

Насос бензиновый электрический расположен в баке во всех автомобилях ВАЗ. Он находится в корпусе, на нем надета сетка (для грубой очистки). Добраться до насоса просто, надо лишь снять сиденье заднее и найдется лючок:

Надо открутить его крепление, под лючком будет корпус насоса с прикреплёнными к нему вспомогательными агрегатами
Меняется насос целиком в случае поломки его, либо прикрученного к нему датчика уровня топлива
Поломка может произойти от езды с пустым баком, из-за попадания воздуха в него и недостаточного охлаждения
Сеточку грубой очистки меняем, если замена предыдущего фильтра не устранила дерганий и провалов в движении машины
Сеточка расположена в корпусе насоса, поэтому его придется снимать, в случае её замены

Инструменты для замены

Инструкция по замене сетки рекомендует такой инструмент:

Ключи « 7» (головка лучше), «17», «19»
Пассатижи
Две отвертки крестовая и шлицевая
Жидкость WD-40
Насос, которым подкачивают колеса
Ветошь
Сеточка новая
Уплотнительное кольцо под насос из резины
Возможно подающий шланг топлива, если старый загрубел или растрескался

Переходим к замене

Внимание: Все работы связанные с бензонасосом проводить рекомендуется с пустым баком. Запрещается курить, использовать спички либо зажигалки в процессе работы, а так же выполнять работы с полным баком бензина

Сначала следует, как в предыдущем случае стравить давление в магистрали
Потом снимайте сиденье, и откручивайте лючок
Отсоединяйте клемму
Откручивайте штуцеры, используя ключ «17»
Соединения перед откручиванием лучше залить WD-40, гайки насоса тоже
После этого откручиваем гайки ключом «7»
К одной из гаек прикручивается «масса» насоса, не забудьте при сборке об этом

Откручиваем гайки, которыми насос крепится

https://youtube.com/watch?v=1Hg2K6F8wgY

Снимите прижимное кольцо

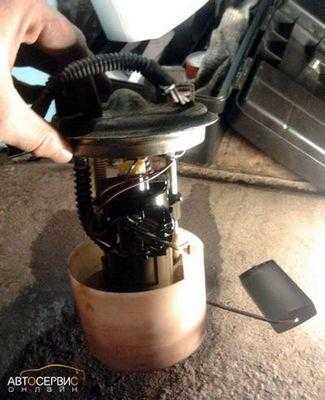

Вытащите корпус насоса

Внимание: Будьте осторожны! На корпусе крепится датчик уровня бензина, иначе при извлечении погнете указатель, и показания уровня бензина будут неверными

Замена датчика уровня — такова цена небрежности и неосторожности
Снимите резиновый уплотнитель
Отсоедините нижний стакан
Отщелкивается он просто

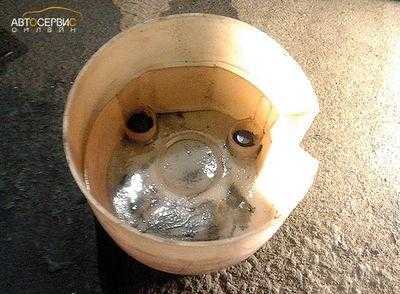

В нем, как правило, полно грязи
Уберите ее с помощью ветоши и промойте
Если стакан не получится вытащить вместе с корпусом через отверстие, он обычно падает в бак
Вам нечего волноваться, он с легкостью вынимается рукой, поэтому вытаскивайте его
Снимите сетку(см.Зачем нужна замена сеточки бензонасоса ваз) простым одергиванием вверх
После этого наденьте новую и можно собирать все обратно
Если что либо в действиях или порядке вам не понятно, сотрите видео

Сеточка, она же фильтр для грубой очистки

Ваз 2115 как заменить топливный фильтр теперь понятно каждому, приступайте и помните про технику безопасности.

Как поменять топливный насос

Открываем заднее сиденье, добираясь до лючка бензобака.
Открываем лючок, очищаем поверхность от грязи.
Отсоединяем трубки и провода от колбы.
Откручиваем и вытаскиваем топливную колбу.
Разбираем ее на столе, меняя бензонасос
Собираем всё обратно.

Далее в нашем фотоотчете более детальная инструкция.

Топливный насос на данном автомобиле находится в баке. Для его замены будем залазить под заднее сиденье.

Чтобы откинуть сиденье необходимо потянуть за ту часть сиденья, которая находится со стороны спинки сиденья.

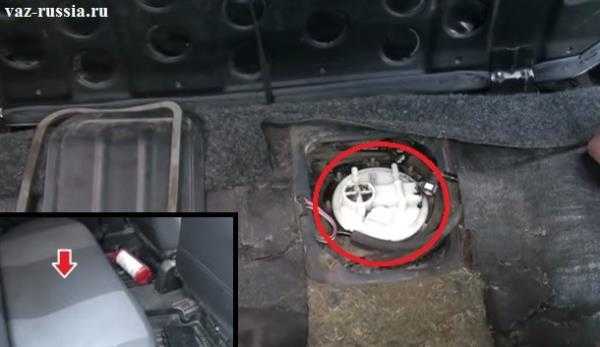

Лючок для доступа в топливный бак находится по стрелке. В обесшумке сделаны надрезы для свободного доступа к баку.

Отодвигаем обесшумку и откручиваем отверткой два шурупа крепления крышки лючка бензобака.

Теперь нам необходимо удалить всю грязь вокруг топливной колбы. Мы воспользовались воздухом из компрессора и под небольшим давлением выдували, стараясь не напылить в салоне автомобиля.

Теперь мы можем отсоединить топливные трубки и электроразъем. Трубки снимаются при надавливании на пластиковые фиксаторы по бокам.

Откручивам восемь гаек крепления топливной колбы.

Отводим в сторону провода, трубки и вытягиваем топливную колбу. Необходимо заранее приготовить обрезанную канистру или другую, аналогичную емкость, так как топливная колба будет наполнена бензином.

Теперь на столе приступаем к разбору топливной колбы и замене топливного насоса. Первым делом отверткой поддеваем и снимаем стопорное кольцо указанное на фото.

Нажимаем одновременно на три фиксатора указанные на фото. и тянем верхнюю часть колбы пытаясь рассоединить её.

Отсоединяем все провода и электроразъемы указанные на фото. и вытаскиваем внутреннюю часть в которой находится топливный насос.

Теперь когда колба разсоединена у нас есть доступ к насосу. Отверткой поддеваем и отсоединяем фильтр грубой очистки.

Отгибаем руками два фиксатор топливного насоса и вытаскиваем его из пластика.

Для замены насоса нам необходимо отсоединить шланг указанный стрелкой. Для облегчения снятия шланга можно воспользоваться феном, прогреть шлангу, смягчая её, а потом отверткой поддеть и снять шланг.

Сравниваем снятый насос с новым.

Одеваем шланг на насос и фиксируем её обычным хомутом. Для лучшей обжимки хомута также рекомендуем воспользоваться феном.

Одеваем на новый насос пластиковый кожух и фильтр.

Перед обратной сборкой необходимо очистить корпус от грязи, вымыть бензином и выдуть воздухом весь мусор.

Собираем колбу в обратном порядке разбора.

Не забываем обратно установить стопорное кольцо.

Опускаем собранную топливную колбу в бак.

Чтобы не перепутать правильное положение для установки, на корпусе колбы есть специальный флажок, который должен встать на свое место.

Устанавливаем прижимную пластину и прикручиваем все гайки крепления, не забыв подключить проводок массы.

Подсоединяем обратно трубки и разъем.

Закрываем лючок, опускаем сиденье.
