Замена топливного фильтра lada 21104 (ваз 21104)

Самостоятельная замена фильтра – описание процесса

Если вы решили снять старый и установить новый фильтр на авто ВАЗ 2110, необходимо «вооружиться» таким инструментом: плоскогубцами; ключами на «17», «19» и «10»; отверткой

И, конечно же, не забудьте купить новый фильтр. Обратите внимание – он может быть разных моделей. В связи с этим заранее проверьте, какая именно деталь вам требуется

Схема замены фильтра такова:

• от аккумулятора автомобиля отбрасываем оба провода;

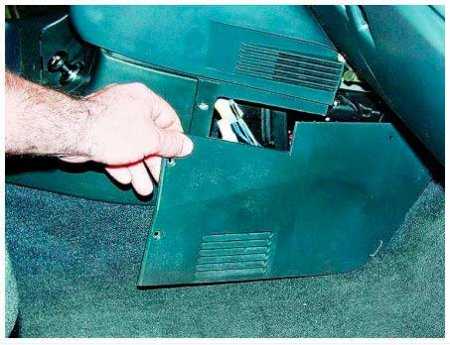

• снимаем декоративную прокладку, используя отвертку;
• отключаем бензонасос и демонтируем топливные шланги (из них потечет бензин, а значит, нужно подготовить емкость, куда его можно будет собрать);
• откручиваем (используем ключ на «17») первый штуцер (при этом следует пользоваться ключом на «19», который необходим для поддержания фильтрующего элемента), а затем аналогичным образом и второй;
• ослабляем хомут (применяем ключ на «10») до тех пор, пока нужная нам деталь не выйдет без затруднений из держателя.

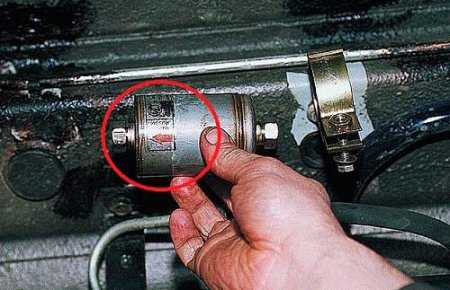

Вытянув фильтр, внимательно осмотрите его кольца-уплотнители, которые находятся на наконечниках. Если они имеют явно выраженные следы разрушения либо деформации, их следует заменить. После этого можно ставить новую деталь на предназначенное для нее место. Здесь главное – не ошибиться с полярностью. На корпусе любого нового фильтра имеется небольшая стрелочка. Ее направление должно соответствовать ходу перемещения топлива.

Ничего сложного нет, но немало автолюбителей спешат и неправильно ставят элемент, просто-напросто не обращая внимания на эту самую стрелочку. Добавим, что существуют фильтры, которые крепятся при помощи защелок. Схема замены такого механизма ничем не отличается от приведенной выше. Но в данном случае следует тщательно проверить плотность фиксации защелок.

О том, как заменить топливный фильтр на других популярных моделях автомобилей, читайте в статьях:

• ВАЗ 2114
• Форд Фокус 2
• Тойота Королла
• Рено Логан
• Лада Калина
• Нива Шевроле

Главная →

Устройство → Топливная и выхлопная системы → Система впрыска топлива →

Правила замены

Вы должны знать, что замена топливного фильтра на ВАЗ 2110 — это не проблема даже для новичка.

Но чтобы сэкономить и качественно провести работу, действуйте в такой последовательности:

• Подготовьте необходимый инструмент для работы. Для замены устройства понадобится несколько стандартных ключей (на «17» и «19»), емкость для слива бензина и смазывающий состав WD-40. Кроме этого, будьте готовы потратить как минимум 20-40 минут своего времени.
• Загоните машину на эстакаду (если есть возможность — поднимите его подъемником). Или используйте смотровую яму.
• Помните, что замена топливного фильтра на ВАЗ-2110 должна выполняться только после уменьшения давления в топливной системе.

Сделать это просто. Вытяните предохранитель, через который питается бензонасос, заведите двигатель и оставьте его поработать хотя бы несколько минут.

Как только мотор заглохнет, можно приступать к дальнейшей работе. В другом случае желательно снимать топливный фильтр либо утром, после того, как машина простояла ночь, либо через 2-3 часа, после того, как прекратил работу двигатель.

Теперь найдите фильтр тонкой очистки – он находится под автомобилем, около балки.

В качестве крепежей чаще всего используются обычные хомуты. Кроме этого, узел можно с легкостью идентифицировать по двум шлангам топливопровода, которые подходят к устройству.

• В фильтре может остаться топливо, поэтому подготовленная емкость (подставленная под насос) может оказаться как нельзя кстати.
• Далее в ход можно пускать подготовленные ключи. Очистите все соединения топливного фильтра от слоя грязи (сделать это можно при помощи «WD-40»).

Далее откручивайте крепежный болт хомута и штуцеры крепления. Вот и все – топливный фильтр можно снимать.

При установке нового устройства смотрите на направление стрелки, указанной на корпусе. Она должна «указывать» в направлении от топливного бака к мотору.

• Протяните все гайки, и проверьте качество работы на факт наличия протечек.
• Возвращайте предохранитель на место и заводите мотор. Оставьте двигатель заведенным и снова спуститесь под автомобиль. Осмотрите место монтажа на факт появления новых течей.

Причины загрязнения топливного фильтра

Обычно при взаимодействии бензина с воздухом либо металлом в ходе различных химических соединений образуется скопление грязи и пыли. Вследствие конденсирования воды появляется коррозия, а при низких температурах накопившийся конденсат препятствует работе машины – трубы топливной аппаратуры закупориваются кристаллами застывшей воды. Накапливание смолянистых отложений также негативно влияет на систему питания автомобилей.

Эти и другие факторы приводят топливные фильтры в нерабочее состояние, что требует последующей замены. Частота данных мероприятий обусловлена различными причинами, связанными с выбором вида топлива, его качественных характеристик, длительности пробега авто. Регулярная своевременная замена фильтра буде способствовать лучшей сохранности двигателя.

Топливные фильтры могут быть для карбюратора и инжектора. В карбюраторном моторе насос вытягивает топливо под сравнительно небольшим разрежением, а в инжекторном – проталкивает под серьезной избыточной компрессией, а значит, фильтровальные элементы функционируют в принципиально различных условиях. Топливный фильтр (ТФ) ВАЗ 2110 инжектор более восприимчивый к загрязнению, следовательно, он требует более частых замен.

Продолжительность использования фильтровального элемента зависит от таких показателей как качество топлива и пробег, рекомендованный ресурс составляет от 15 000 до 20 000 км.

На современном рынке автопродукции можно приобрести топливный фильтр для «десятки» с разными способами присоединения:

• за счет резьбового контакта;
• с помощью стопорных сережек из проволоки – они вынимаются наружу, что дает возможность открепить шланги топлива и произвести замену ТФ.

Замена топливного фильтра на «десятке»

Замена топливного фильтра ВАЗ 2110 обычно проводится в смотровой яме либо эстакаде.

Алгоритм действий при выполнении замены ТФ с резьбой предусматривает следующие мероприятия:

1. Отсоединение провода «минус» от аккумулятора.
2. Предварительное понижение компрессии системы питания выпуском давления при использовании обратного поршня в моторном отсеке.
3. Корпус ТФ нужно удерживать с помощью ключа на 19, а ключом на 17 следует отворачивать резьбу штуцера, понемногу сливая топливо в подставленную тару.
4. Открепить второй штуцер и при помощи ключа на 10 немного ослабить соединительный хомут.
5. Вынуть ТФ из хомута и отложить, запоминая направленность течения топлива.
6. Снять кольца уплотнения с брандспойтов у шлангов. После их осмотра следует заменить кольца, утратившие эластичность.
7. Смонтировать новый фильтр и зафиксировать провод «минус» автоаккумулятора.
8. Проконтролировать соединения ТФ на герметику. Осуществлять ее нужно после включения зажигания и работы бензонасоса, при этом не стоит запускать двигатель. Следует внимательно следить, чтобы не было вытекания бензина в соединении топлива с трубопроводом.

Чтобы поменять топливный фильтр ВАЗ 2110 с креплением на зажимах, необходимо выполнить ряд последовательных действий:

1. С помощью отвертки следует потянуть клипсы по направлению изгиба проволоки на расстояние около 5 мм до стопора. Таким образом, появится возможность снять трубопровод с элементов фильтра.
2. Взять ключ на 10 и раскрутить хомут, который удерживает ТФ, и отложить его в сторону. Корпус может быть из пластмассы, что добавит при ремонте дополнительных хлопот. Нужно внимательно следить за процессом установки – нельзя допустить сильную перетяжку хомута из-за возможных трещин корпуса.
3. Установив ТФ с учетом направления потока бензина, следует насадить бензопровод и затянуть клипсы, предварительно нажав на изгиб радиуса до стопора.
4. Также не следует пренебрегать проверкой герметичности, выполнив действия в соответствии с аналогичным алгоритмом при замене топливного фильтра с резьбой: вытекание бензина недопустимо.

Итак, заменив фильтр и собрав обратно всю систему, водители производят смену хомута, фиксирующего местоположение ТФ. Хотя при сохранении всех эксплуатационных качеств можно его оставить и поменять только в случае явного дефекта или неисправности. Также заменяя ТФ, можно проверить датчик кислорода автомобиля.

Владея первичными знаниями по замене топливного фильтра ВАЗ 2110, можно приступать к практическим действиям, начиная от покупки, заканчивая непосредственными монтажными операциями.

Приобретая топливный фильтр ВАЗ 2110, цена от разных производителей отличается несущественно. Их ценовая панорама зависит не столько от качества изделий, сколько от бренда. Стоимость от производителей из Европы несколько выше из-за учета расходов на доставку, отечественные товары из этой категории стоят на порядок дешевле в связи с отсутствием накруток.

Осуществляя замену топливного фильтра, нужно соблюдать основные меры предосторожности:

• не курить, ремонтируя систему топлива;
• иметь в наличии огнетушитель;
• пользоваться защитными очками;
• место ремонта должно иметь достаточный приток воздуха и хорошо проветриваться;
• при попадании на кожу топлива немедленно помыть ее водой с мылом.

Также не стоит допускать протекания бензина на землю или в водоем во избежание негативного влияния на природу и живые организмы.

Пошаговая инструкция + фотоотчет: как самостоятельно заменить топливный фильтр на ВАЗ 2112

Соединение фильтра со шлангами может осуществляться двумя способами: на штуцерах (ВАЗ 2112) или на клипсах (ВАЗ 21124). Поэтому перед покупкой топливного фильтра уточните вариант крепления у вашего авто. Располагается он под днищем задней части автомобиля. Поэтому для удобства проведения работ машину нужно загнать на смотровую яму или поднять на подъемнике.

ВАЗ 2112 замена топливного фильтра

1.Счищаем грязь металлической щеткой, брызгаем на резьбовые соединения средством WD или его аналогами. Снижаем давление в топливной системе и для безопасности снимаем клемму аккумулятора.

2.Нажимаем на фиксатор и снимаем патрубок с одной стороны фильтра. Учтите, что при отсоединении шланга может вылиться некоторое количество топлива, поэтому лучше подставить какую-нибудь емкость.

3.С другой стороны отверткой отгибаем проволочную клипсу (стопорную «сережку») и снимаем второй патрубок. Также не забываем про вытекающий бензин.

4.Ослабляем хомут крепления с помощью ключа на 10.

5.Вынимаем старый фильтр и заменяем на новый. Учитываем при этом направление движения топлива. Для этого в качестве подсказки на корпусе нарисована стрелочка и/или написано in (вход) и out(выход).

6.Подсоединяем все в обратном порядке.

Если в конструкции предусмотрено штуцерное соединение, то вместо пп.2, 3 выполняем:

2-3. С помощью двух ключей (на 17 и 19) откручиваем штуцеры с обеих сторон фильтра. (7) Не забываем подставить емкость под вытекающее топливо.

Завершив установку, заведите автомобиль и проверьте отсутствие течи в местах соединения. При необходимости затяните крепления потуже. Если это не помогло – то, скорее всего, износились уплотнительные резиновые кольца, и их нужно заменить.
