Ваз 2101 замена термостата

Описание, устройство и принцип работы.

Термостат он же терморегулятор «семерки», это деталь, представляющая собой цилиндрическую емкость с тремя выходами под патрубки. В верхнем торце детали расположен входной патрубок от двигателя, в нижней части входной патрубок, идущий от радиатора, ну а третий выходной патрубок расположен сверху сбоку. Более подробно устройство термостата можно увидеть на фото ниже.

Если двигатель запущен на «холодную», антифриз проходит через блок цилиндров и насос, так называемый малый круг. Это обеспечивает быстрый прогрев мотора. При достижении температуры 80,6 до 81,5 градусов Цельсия основной клапан термостата начинает открываться, антифриз начинает двигаться по большому кругу, через радиатор. Одновременно с этим перепускной клапан постепенно перекрывает антифриз, идущий от двигателя.

Как проверить термостат ВАЗ 2106, не снимая его с авто

Заводим двигатель. Через несколько минут щупаем рукой шланг, идущий с блока цилиндра в верхнюю часть корпуса термостата. Если она холодная, а нижний патрубок радиатора теплый – значит, заклинен в открытом положении клапан большого круга, а малого закрыт.

Обратная ситуация. Двигатель нагрелся до рабочей температуры. Пробуем на ощупь верхний и нижний шланги радиатора. Если они с ячейками радиатора холодные, то клапан большого круга закрыт, а малого открыт и заклинен. Вторичным признаком неисправности в подобной ситуации – не включается вентилятор принудительного охлаждения радиатора, если такой установлен.

И последний вариант определение неисправности термостата – двигатель работает несколько минут, по датчику его температура начала подрастать, но еще не дошла до зеленой зоны. Прикладываем руку к шлангам радиатора и на выходе из блока цилиндров. Если их температура одинаковая, то клапана находятся в среднем положении и тосол «течет» по обоим контурам охлаждения.

Определившись с возможными поломками, нужно менять термостат, как это сделать – поговорим в следующих статьях. Всем удачи на дорогах!

Видео по теме:

Наглядная демонстрация принципа работы термостата:

Диагностика проблем

1. Прогреть мотор автомобиля до 95-100 °С (когда стрелка термометра немного не доходит до отметки красного цвета).
2. Заглушить двигатель. Открыть крышку капота, отыскать два шланга радиатора.
3. Необходимо проверить их температуру, можно на ощупь (предельно аккуратно) или любым контрольно-измерительным прибором. Если один из шлангов холодный, то это свидетельствует о неисправности терморегулирующего устройства и о необходимости его срочной замены.

Через небольшой промежуток времени отсекающий клапан должен переместиться в открытое положение. При таком варианте выявляется, что неполадки в системе теплоотвода располагаются в другом узле. Если этого не произошло, то состояние термостата определяется как неудовлетворительное, требуется его замена.

Принцип работы термостата

Он для всех моделей одинаковый, как для отечественного автопрома, так и авто иностранного производства. Отличие в температуре открытия термостата и конструктивных особенностях. Например, существуют электрические, где температуру открытия регулирует специальный нагревательный элемент. Сейчас речь пойдет только о механических, установленных в большинстве автомобилях.

В исходном положении клапан большого круга закрыт, открыт только малого. Охлаждающая жидкость с блока цилиндров поступает в корпус. Через открытый клапан она циркулирует по малому контуру – с блока цилиндров и головки двигателя проходит через термостат, насос и возвращается обратно в двигатель.

При достижении температуры открытия 80 градусов, воск в цилиндре расширяется. Выдавливает подвижный шток, который упирается в корпус. Дальнейшее нагревание тосола приводит к большему выходу штока из цилиндра. Так как он уже уперся в корпус, ему выдвигаться больше некуда, он толкает сам цилиндр в обратную сторону.

Как помните, к цилиндру с воском присоединены два клапана. Они вместе с ним начинают двигаться. При этом, клапан большого круга приоткрывается, а малого прикрывается. Циркуляция начинается по двум контурам охлаждения.

При дальнейшем росте температуры, шток выходит на всю длину. Что ведет к полному закрытию клапана малого круга и открытия большого. В этом случае вся жидкость «течет» через радиатор охлаждения и возвращается в двигатель.

Жидкость охлаждается, воск сжимается, шток частично погружается в глубь цилиндра. Клапана за счет возвратных пружин стараются прийти в исходное положение.

Неисправности и как они проявляются

Существует три вида поломок:

1. Клапан малого круга постоянно открыт в независимости от температуры охлаждающей жидкости. Такое происходит при его заклинивании или попадания в него постороннего предмета: накипи, грязи и т.д. В таком положении двигатель всегда будет перегреваться, его температура будет расти до закипания тосола в системе. Потому что, он не циркулирует по большому кругу, не проходит через соты радиаторы, не охлаждается.

Как это проявляется? В движении, воздух, проходя через радиатор, охлаждает его соты, через который проходит жидкость, она отдает тепло. Она остывает. Если термостат заклинило в закрытом положении, то циркуляции по большому кругу не будет, радиатор не будет участвовать в системе охлаждения двигателя, значит, температура будет постоянно расти. Об этом сигнализирует указатель температурного режима мотора. Если ничего не предпринять – жидкость закипит в системе и можно попасть на дорогостоящий ремонт ДВС.

1. Клапан большого контура всегда открыт. Это обратная ситуация. Жидкость будет постоянно циркулировать через радиатор. Двигатель не сможет прогреться до нужных температур. Это приведет к повышенному износу его деталей и перерасходу топлива.

Как проявляется? Мотор работает на холостых оборотах, а его температура не растет. В движении она будет падать. Особенно это заметно в холодное время года.

1. Клапаны заклинены в среднем положении. Жидкость циркулирует по двум контурам. Если авто стоит на месте и двигатель работает на холостом ходу, то подобную неисправность трудно будет заметить. Мотор прогревается, но не с такой скоростью как обычно. При движении автомобиля, температура охлаждающей жидкости будет быстро снижаться.

Принцип работы термостата

Предназначение и принцип работы термостата ВАЗ 2106 следующие: этот термодинамический компонент охладительной системы дает возможность эксплуатировать мотор «шестерки» в надлежащем температурном режиме с помощью функционала терморегуляторов или фазового перехода. Встречаются такие приборы с термоизоляционным кожухом, что дает возможность сократить температурные потери. В последнее время появляются приборы с керамическим покрытием.

Рассмотрим, как работает термостат в системе охлаждения автомобиля. Он блокирует преждевременное поступление в полость радиатора тосола, на начальном этапе создавая необходимые условия для вхождения «движка» в рабочий температурный режим. Функционал термостата предусматривает своей работой снижение износа силовой установки за счет поддержания необходимых температурных значений в системе. Он находится в закрытом состоянии, пока тепловой диапазон моторного агрегата поддерживается на необходимом уровне.

В случае, если температурные кондиции двигателя начинают превышать 90-95 градусов Цельсия, то задвижка в приборе освобождает закрытую до этого рубашку охлаждения мотора, дает возможность проникнуть тосолу в силовую установку и снизить его температуру до эксплуатационных значений.

Автомобильный термостат на ВАЗ 2106, цена которого находится в пределах 550-600 рублей, можно приобрести во многих магазинах запчастей. Часто автолюбители спрашивают, какой термостат лучше, какой производитель выпускает приборы высокого качества. Эксперты предлагают к использованию термостаты фирмы Прамо или Автоваз, неплохо зарекомендовало себя изделие фирмы Лузар.

Таблица

Для замены термостата на автомобилях ваз 2106 необходимо слить некоторую часть охлождающей жидкости, открутив пробку для слива жидкости на блоке цилиндров. Так же необходимо снять аккумуляторную батарею, которая будет нам мешать выполнять ремонт по замене термостата. Далее ослабте затяжку хомутов крепления шлангов к термостату и отсоедените шланги, после чего снимите термостат.

После снятия термостата его необходимо проверить на работоспособность, для этого опустите его в емкость с подогретой до 78-80 градусов водой и при постоянном помешивании продолжайте греть воду до 87-90гр. Клапан термостата должен медленно начать открываться, если этого не происходит, то необходимо заменить термостат.

Устройство и функциональные свойства

1. В цилиндре устройства помещен шарообразный кусок воска, который начинает расплавляться при достижении двигателем температурной отметки в 82 °С.
2. Обладая существенным коэффициентом расширения, воск начинает давить на конец штока, соединенный с впускным клапаном.
3. При открытии клапана охлаждающая жидкость начинает циркулировать по теплоотводящим магистралям двигателя, охлаждая его.
4. При снижении температуры воск начинает затвердевать и сжиматься, что приводит к снижению давления на шток, который под действием возвратной пружины возвращается на место.

В случае заклинивания клапана в закрытом положении, возникает сильный перегрев силовой установки даже при отрицательной температуре окружающей среды. При частично открываемом клапане все равно происходит перегрев, однако в условиях щадящего режима работы это не приведет к закипанию двигателя.

При условии, когда отсекающий клапан автомобильного термостата находится в положении полного открытия, двигатель не может прогреться до температуры, которая необходима для нормальной работы. В этом случае увеличивается износ деталей кривошипно-шатунного и газораспределительного механизмов, не достигается необходимой степени расширения цилиндропоршневой группы, что приводит к недостаточной герметизации камеры сгорания и снижению степени компрессии.

Как производится замена термостата?

Далее нужно слить часть охлаждающей жидкости. Для этого изымается пробка, которая находится в районе блока цилиндров. После выполнения всех этих процедур следует непосредственно замена термостата. При помощи отвертки ослабляются хомуты (три штуки), которые крепят патрубки к терморегулирующему устройству. Теперь изымается сам термостат.

В отличие от диагностики старого термостата (проверка проходит в жидкости с температурой 95-100 °С), новое устройство тестируется при температуре, не превышающей 87 °С.

Основной причиной несвоевременного срабатывания вентилятора охлаждения радиатора, а также наоборот недостаточный нагрев двигателя, является выход из строя термостата. Деталь эта стоит недорого, поэтому при малейшей ее неисправности нужно термостат заменить. Для того, чтобы произвести этот ремонт, из инструмента нам понадобится плоская и (или) крестовая отвертка, в зависимости то того, какими болтами стягиваются хомуты креплений патрубков.

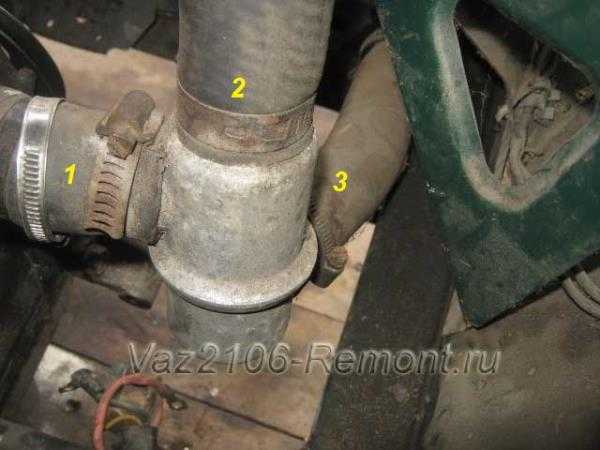

Перед тем, как приступить к демонтажу, первым делом необходимо слить охлаждающую жидкость из системы. После этого берем отвертку и отворачиваем все болты креплений хомутов на патрубках, которые подходят к термостату. На фото ниже все шланги отмечены цифрами:

Ослабить хомуты необходимо до тех пор, пока патрубки без лишних усилий не снимутся с отводов термостата:

После чего отсоединяем все три патрубка и достаем нашу деталь:

Цена нового на ВАЗ 2106 и остальные модели «классики» составляет около 200 рублей. Замену производим в обратном порядке и покрепче затягиваем хомуты, чтобы охлаждающая жидкость нигде не сочилась.
