Неисправности
Упрощенная конструкция системы зажигания и отсутствие подвижных компонентов обеспечивает высокую надежность и неприхотливость в плане обслуживания.
Неисправностей у системы зажигания «Ока» не так уж и много:
- Выход из строя коммутатора;
- Неисправность датчика Холла;
- Поломка катушки;
- Обрыв или пробой проводов, окисление контактов;
- Неисправность свечки;
- Нарушение угла опережения зажигания;
Поскольку система зажигания принимает непосредственное участие в работе мотора, то любые неисправности в ней сразу же оказывают влияние на работоспособность мотора – возникают перебои, установка не развивает мощности, появляются хлопки, или же агрегат попросту не запускается.
Поиск проблемного элемента осуществляется от свечек. То есть, сначала проверяется наличие искры на них, затем осматриваются высоковольтные провода, а далее диагностируется работоспособность катушки, коммутатора, датчика Холла.
Компоненты системы зажигания – неремонтропригодны, поэтому при поломке выполняется их замена.
Как все работает
Принцип работы системы зажигания такой: после поворота ключа в положение «1» эл. енергия от АКБ через замок, предохранители и вспомогательное реле поступает на компоненты системы зажигания. При этом импульсы высокого напряжения не генерируются, поскольку датчик момента искрообразования еще не работает.
Поступая на коммутатор, эти импульсы обеспечивают прерывание цепи питания обмотки катушки. В момент разрыва цепи питания в катушке индуцируется импульс высокого напряжения, который по высоковольтным проводам поступает на свечку, что приводит к образованию искры между ее электродами.
Прочие мелкосерийные силовые агрегаты Ока
Серийно на автомобиль устанавливали только двигатели ВАЗ 1111 и ВАЗ 11113. Именно с такими силовыми агрегатами автомобиль поставлялся в торговые сети.
В качестве вариантов по спасению производства и обеспечения требований по экологичности и СеАЗ и КАМАЗ пробовали применять силовые агрегаты других производителей. Это было обусловлено тем, что АвтоВАЗ отказался от продолжения выпуска микролитражек и фактически прекратил поставку силовых агрегатов для комплектации автомобиля.
Так в 2004 г была выполнена произведена пробная серия авто с корейским двигателем Hyundai Atos. Было произведено 15 автомобилей для пробных испытаний, но программа не пошла в серию.
Также в этом году проводились мелкосерийные испытания на СеАЗ автомобилей с двигателями мелитопольского завода МеМЗ 245. Автомобиль имел название ОКА-Астро и впоследствии выпускался мелкой серией на базе камовского автосборочного завода. Другим вариантом украинского силового агрегата был МеМЗ 247.1 Этот мотор, соответствовавший требованиям Евро-2 не был поставлен для серийного производства, хотя на вторичным рынке редко встречается такая комплектация.
В 2007-2008 гг на серпуховском заводе устанавливали китайский трехцилиндровый инжекторный мотор, который развивал 53 л.с.
Спортивный вариант Оки использует двигатель от Приоры.
Гусеничный вездеход на базе Оки использует двигатель ВАЗ 2131.
Как вариант гаражного тюнинга, есть несколько экземпляров автомобилей применяющих трехцилиндровые дизели Фольксваген.
Двигатель ВАЗ 11113
Двигатель Ока 11113 (ВАЗ 11113) появился в процессе доработки силового агрегата ВАЗ 2108 и доведения его рабочего объема до 1500 л.с. Опять же использовалось половинчатое решение. Блоки двигателей и 650 и 750 кубового объема внешне были абсолютно идентичны. Изменения коснулись диаметра поршня, который был увеличен с 76 до 81 мм. Блок двигателя был изменен по внутренней конструкции.
Были утончены перегородки между цилиндрами и устранен дополнительный контур охлаждения камеры сгорания. Силовой агрегат стал более высоконагруженным в температурной части. Этот недостаток на первых этапах приводил к заклиниванию поршней, образованию задиров на стенках цилиндрах и прочих неисправностей, возникающих по причине недостаточного охлаждения.
За счет выполнения доработок мотор 11113 стал более мощным и выдавал уже 35 л.с. и 52 Нм тяги. Двигатель остался карбюраторным и соответствовал экологическим требованиям Евро-0.
Установка угла опережения
Установка угла опережения зажигания – единственная операция, которая выполняется в системе зажигания.
Для правильной установки угла используется стробоскоп. Технология выполнения работ – не сложная. Алгоритм действий такой:
- Подключаем стробоскоп к источнику питания и наконечнику свечи 1-го цилиндра (согласно инструкции к прибору);
- Снимаем заглушку со смотрового окна на картере сцепления;
- Запускаем двигатель (он должен работать на холостом ходу);
- Луч света из стробоскопа направляем в смотровое окошко;
- Определяем положение меток (при правильно установленном угле метка на маховике в момент вспыхивания луча света стробоскопа должна располагаться между центральной и задней метками на картере);
- Если метки располагаются не правильно, осуществляем регулировку. Для этого послабляем болты крепления дачтчика момента искрообразования и вращаяя его вокруг оси добиваемся совпадения меток;
После регулировки затягиваем крепежи датчика, глушим двигатель, отсоединяем стробоскоп и ставим на место заглушку.

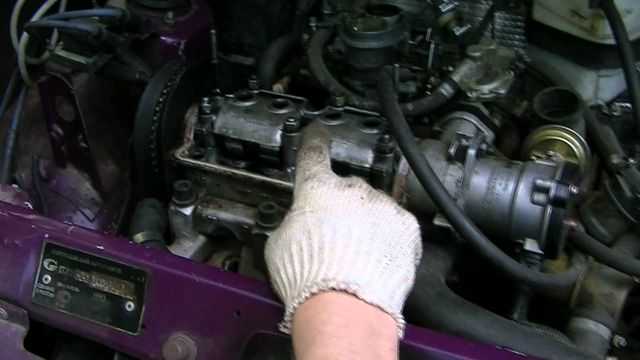

Двигатель ВАЗ 1111
Двигатель Оки объемом 650 куб.см. получился из половинки силового агрегата 2108. Выбор именно половины уже разработанного блока и самого двигателя обуславливался стоимостью разработки оснастки для изготовления 2-х цилиндрового двигателя. Особенностью конструкции этой рядной бензиновой двойки является верхнерасположенный распределительный вал, который управляет работой четырех клапанов — по 2 на каждый цилиндр.
Рабочий процесс в двигателе происходит за два оборота коленчатого вала, что обуславливает наличие вибраций при работе ДВС. Для компенсации дисбаланса установлены два уравновешивающих вала, гасящих вибрацию. Мощность движка составляет 29 л.с. Максимальный крутящий момент составляет 44,1Нм, который достигается при 3400 об/мин.
Система снабжения топливом выполнена по стандарту Евро-0 на базе карбюратора. Топливный насос имеет механический привод от агрегатов двигателя.
Масляная система выполнена аналогично оригинальному 2108 с применением шестеренчатого насоса. Забор масла производится из картера и направляется по внутренним каналам непосредственно к трущимся парам распределительного и коленчатого валов.
Стенки цилиндров смазываются масляным туманом, образовывающимся при вращении коленчатого вала. Штоки клапанов и детали механизма газорапределения за исключением собственно распредвала смазываются самотеком.
Основные неисправности
К основным неисправностям и первых 650 кубовых движков и мотора 11113 можно отнести повышенный шум и вибрацию. Повышенный шум проявляется при прогреве двигателя и обуславливается наличием балансирных валов. Шум считается нормальным, хотя и вызывает беспокойство автовладельцев.
Дополнительный шум могут вызывать повышенные клапанные зазоры. Устраняется регулировкой. Вибрация же имеет причину конструктивную и обусловлена работой всего 2-х поршней, которые имеют рабочий ход только за 2 оборота КВ, то есть в процессе работы 1 поршень проворачивает КВ на 360о.
Прогар прокладки головки цилиндров. Он вызван неточностью изготовления прокладок на заводах и неправильной затяжкой головки блока, допускающий неполное обжатие прокладки. При ремонте не допускается повторное использование этого уплотняющего элемента
Требуется обязательная замена, при этом стоит обращать внимание на поверхность прокладки и в случае обнаружения задиров не стоит ее использовать
Сложности при запуске горячего 750 см3 двигателя обусловлены диафрагмой топливного насоса и компоновкой моторного отсека. Повышенные рабочие температуры блока двигателя приводят к образованию топливных паров в полостях насоса, а агрегат не предназначен для перекачивания газообразной среды.
Потеря искры. Система искрообразования в цилиндрах выполнена по бесконтактной схеме с применением катушки зажигания. Расположение катушки допускает попадание воды при прохождении луж. Это вызывает отказ элемента, повышающего напряжение, и выражается в невозможности запустить двигатель.
Система охлаждения. Имеет те же проблемы, что и все двигатели ВАЗ. Низкое качество исполнение помпы приводит к ее отказу, что в свое время влечет перегрев двигателя. Тоже относится и к надежности термостата. При возникновении проблем требуется замена элементов.
Отказы электронных датчиков. Обусловлены некачественным исполнением электроники российскими производителями, а также низкой культурой сборки силовых агрегатов, допускающих неполную фиксацию датчиков на корпусе мотора.
Ремонт двигателя ОКА может быть выполнен в гаражных условиях при наличии опыта обслуживания и ремонта ДВС российского производства. За исключением специфических элемен6тов ремонт двигателя выполняется с применением комплектующих, используемых для ремонта двигателей ВАЗ 21083 и ВАЗ 21093.
Конструкция
Система зажигания ВАЗ «Ока» состоит всего из семи основных элементов:
- Вспомогательное реле;
- Замок зажигания;
- Предохранители;
- Коммутатор;
- Датчик момента образования искры;
- Катушка;
- Свечи;
Все элементы соединены между собой проводкой.
Замком зажигания водитель управляет запиткой системы электроэнергией от источника – аккумуляторной батареи, при этом напряжение проходит через вспомогательное реле и предохранители. В замке есть три положения – «0», при котором все электропотребители отключены, «1» — напряжение подается на систему зажигания и ряд других приборов и «2» — осуществляется подача тока на стартер. Такая последовательность включения обеспечивает срабатывание системы зажигания в момент запуска мотора.

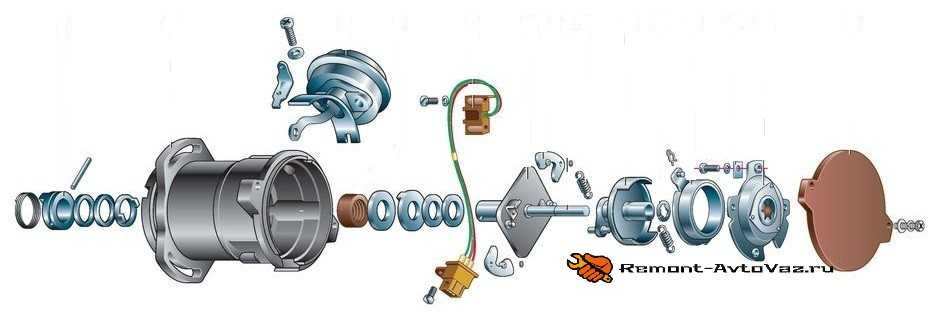

Датчик момента искрообразования
Датчик момента искрообразования – один из основных компонентов зажигания, поскольку в нем задаются импульсы, которые впоследствии преобразуются в искровой разряд между контактами свечки. В действие этот датчик приводится от распределительного вала, что позволяет точно задавать момент подачи искры в цилиндрах.
Главными рабочими элементами узла выступают датчик Холла и специальный экран с прорезями, посаженный на приводной вал, взаимодействующий с распредвалом. Взаимодействие этих элементов и приводит к возникновению управляющих импульсов.
Корректировка осуществляется двумя регуляторами – вакуумным и центробежным, входящими в конструкцию датчика момента образования искры.
На «Ока» до 1989 года использовался датчик типа 55.3706, а после его заменили на модель 5520.3706.
Коммутатор
Коммутатором выполняет роль прерывателя цепи питания первичной обмотки катушки, используя для этого поступающие от датчика искрообразования управляющие импульсы. Прерывание цепи в коммутаторе выполняется выходным транзистором. Коммутатор полностью электронный, без каких-либо подвижных элементов, поэтому система зажигания – бесконтактная.
На ВАЗ-1111 и 11113 устанавливались несколько типов коммутаторов – 36.3734, 3620.3734, а также HIM-52. Устанавливается коммутатор в подкапотном пространстве возле моторного щита. Закреплен он двумя болтами, поэтому замена коммутатора выполняется достаточно просто.
Катушка
«Ока» получила двухвыводную катушку зажигания, что позволило убрать из конструкции распределитель.
Примечательно, что подача высокого напряжения в этой катушке осуществляется одновременно на обе свечки. При этом за счет смещенных тактов в цилиндрах двигателя только один искровой разряд является рабочим, искра на второй свечке – так называемая «холостая».
Провода, свечи
Вся проводка состоит их проводов низкого и высокого напряжения. Первые используются для соединения всех компонентов до катушки. Это обычные провода небольшого сечения, что вполне достаточно, поскольку до катушки напряжение в цепи – невысокое.
Провода высокого напряжения используются для соединения выводов катушки со свечками. Для удобства соединения на концах этих проводов установлены наконечники.
Рекомендованными для использования на «Ока» являются свечи типа А17ДВР – с удлиненной резьбой и помехоподавляющим резистором, а также их аналоги.
ТО двигателей Ока
Двигатель Оки и первого и второго поколений достаточно надежен. И при соблюдении заводских требований по регламенту прохождения ТО имеет ресурс 120 000 км.
По паспорту транспортного средства и двигатель 11113 и двигатель 1111 имеют программу прохождения ТО каждые 15 000 км. Для прохождения ТО с таким интервалом рекомендуется использование полностью синтетического моторного масла. При использовании полусинтетики, а тем более минеральных моторных масел мотор Ока требует замены смазки в соответствии со сроком работоспособности масла, то есть не реже 10 000 км пробега.
При этом обязательно выполняется промывка масляной системы и замена фильтрующего элемента. Объем масла в двигателе Ока составляет 2,5 л, но при замене на стенках мотора остается 150-300 мл смазки, поэтому объем заливки контролируется по щупу. Перелив масла не допускается.
Система охлаждения двигателя ОКА 11113 требует замены жидкости при наработке 60 000 км. При этом ОЖ сохраняет смазывающие и антикоррозийные свойства и продлевает работу системы охлаждения.
К дополнительным работам, не актуальным на современных автомобилях, относится обязательная прочистка карбюратора каждые 30 000 км с регулировкой холостого хода при каждом очередном ТО.
На 60 000 км вне зависимости от технического состояния выполняется замена ремня привода ГРМ. Конструкция цилиндро-поршневой группы допускает загиб клапанов при обрыве ремня, поэтому данной процедурой пренебрегать не стоит.
3.18. Проверка и замена свечей зажигания
На автомобиле применяются свечи А17ДВР или FE65CPR.
| Вам потребуются | |
|
| Свечной ключ с бородком |
Перед началом работы отсоедините провод от клеммы “–” аккумуляторной батареи.
Заменяйте свечи через каждые 30 000 км пробега, даже если они еще в рабочем состоянии: старые свечи могут способствовать увеличению расхода топлива.
При подготовке к зимней эксплуатации замените свечи новыми.
Регулярно проверяйте надежность соединений высоковольтных проводов со свечами зажигания и катушкой зажигания. Содержите высоковольтные провода в чистоте, периодически протирая их тряпкой. Загрязнение на изоляции проводов может привести к утечке тока.
Предупреждения
При проверке и замене свечей будьте осторожны: если двигатель горячий, можно получить ожоги.
Не затягивайте свечи слишком сильно: керамический изолятор свечи может треснуть, что приведет к ухудшению работы двигателя.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите наконечник со свечи (не тяните за провод).
2. Очистите от грязи свечу и место вокруг нее, чтобы при выворачивании свечи в цилиндр не попала грязь.
3
Осторожно строньте свечу ключом и затем…
Рекомендация к операции 3
Если свеча после первого страгивания тяжело выворачивается из-за образовавшегося нагара, не прилагайте большого усилия, чтобы не повредить резьбу в головке блока цилиндров. Слегка заворачивая и отворачивая свечу, постепенно выверните ее из головки
4. …окончательно выверните свечу рукой.
5. Осмотрите свечу. Если на изоляторе есть трещины, повреждена резьба или электроды, свечу надо заменить.
6. Светло-коричневый нагар, равномерно покрывающий нижнюю часть свечи тонким слоем, не влияет на работу системы зажигания, и его можно не счищать.
7. Отсутствие нагара на свече свидетельствует либо о работе двигателя на обедненной смеси, либо о неправильно установленном угле опережения зажигания, либо о несоответствии марки свечи типу двигателя.
8. Блестящий черный нагар свидетельствует о попадании масла в цилиндр двигателя. Такую свечу надо обязательно очистить.
9. Проверьте зазор между электродами свечи (только круглым щупом). Зазор должен быть 0,7–0,8 мм.
10. Если зазор отличается от указанного, отрегулируйте его, подгибая боковой электрод.
11. Затяните наконечник свечи, если ослабла его посадка на резьбе.
12. Очистите окисленный контакт в наконечнике высоковольтного провода. При необходимости поправьте контакт, чтобы он плотно садился на наконечник свечи.
13. Вверните свечу в блок цилиндров и затяните ее ключом. Установите на свечу наконечник до упора. Проверьте, чтобы он сидел плотно.
| предыдущая страница3.17. Замена ремня привода распределительного вала | следующая страница 3.19. Установка момента зажигания |
Электросхема СеАз 11116
1/1 — Лампа дальнего света фар; 1/2 — Лампа ближнего света фар; 1/4 — Лампа габаритного огня; 2 — Лампа переднего указателя поборота; 3 — Лампа бокового указателя поборота; 5 — Генератор со встроенным регулятором напряжения; 9 — Датчик холла; 10 — Катушка зажигания; 12 — Стартер; 13 — Свечи зажигания; 14 — Прибор звуковой сигнальный; 17 — Датчик указателя температуры Воды; 18 — Датчик контрольной лампы давления масла; 23 — Аккумуляторная батарея; 25 — Выключатель лампы света заднего хода; 26 — Выключатель сигнала торможения; 30 — Реле-прерыватель указателей поборота; 31 — Реле-прерыватель контрольной лампы ручного тормоза; 32 — Реле стеклоочистителя; 33 — Сопротивление добавочное электродвигателя отопителя; 35 — Электродвигатель стеклоочистителя; 37 — Электродвигатель отопителя; 38 — Электродвигатель вентилятора охлаждения радиатора; 39 — Реле электровентилятора; 42/1 — Переключатель указателя поборота; 42/2 — Переключатель света фар; 42/3 — Переключатель очистителя и омыбателя ветрового стекла; 42/4 — Выключатель звукового сигнального прибора; 44 — Выключатель зажигания; 46 — Выключатель наружного освещения; 48 — Выключатель аварийной сигнализации; 49 — Переключатель электродвигателя отопителя; 52 — Комбинация приборов; 63 — Датчик скорости; 74/1 — Элемент тепловой прикуривателя; 74/2 — Лампа освещения прикуривателя; 75 — Датчик уровня тормозной жидкости; 76 — Выключатель контрольной лампы ручного тормоза; 77 — Колодка диагностики; 81 — Патрон подключения переносной лампы; 83 — Насос омывытеля ветрового стекла; 87 — Выключатель плафона освещения салона в передней двери; 89 — Лампа плафона освещения салона; 93 — Датчик указателя уровня и резерва топлива; 98/1 — Лампа габаритного огня; 98/2 — Лампа указателей поворотов; 98/3 — Лампа стоп-сигнала; 98/4 — Лампа света заднего хода; 99 — Лампа фонаря освещения номерного знака; 104 — Термовыключатель электровентилятора; 108 — Лампа заднего противотуманного огня; 112 — Электродвигатель стеклоочистителя заднего стекла; 113 — Злектродвигатель омывателя заднего стекла; 115 — Элемент нагревательный обогрева заднего стекла; 121 — Реле включения обогрева заднего стекла; 125 — Реле дополнительное; 126 — Реле включения дальнего света фар; 127 — Реле включения ближнего света фар; 129 — Реле стартера; 133 — Выключатель обогрева заднего стекла; 136 — Выключатель заднего противотуманного фонаря; 137 — Выключатель стеклоочистителя заднего стекла; 138 — Выключатель стеклоомывателя заднего стекла; 158 — Топливные форсунки; 159 — Часы; 168 — Реле задних противотуманных огней; 169 — Дополнительный сигнал торможения; 170 — Реле бензонасоса; 171 — Злектробензонасос; 172 — Регулятор холостого хода; 173 — Датчик положения дроссельной заслонки; 174 — Датчик детонации; 175 — Клапан продувки адсорбера; 176 — Датчик кислорода; 177 — Датчик абсолютного давления; 178 — Главное реле; 221 — Контроллер.
