Проверка суппорта и его восстановление
Суппорт устанавливается на передние и на задние тормоза. Его проверка и восстановление могут осуществляться самостоятельно, но, при отсутствии необходимых практических навыков и теоретических знаний, лучше всего обратиться к профессиональным специалистам. Рассмотрим на теории способ проверки и восстановления суппорта на ВАЗ 2110, цена которого является одной из самых низких на рынке.
Основная задача сводится к правильной разборке суппорта, его очистке от остатков старой смазки, нанесению нового специального состава и проверке целостности резиновых уплотнителей. Сперва требуется получить свободный доступ к переднему тормозному механизму, который располагается прямо за колесом. Для этих целей устанавливается подпорки, которые помогают легко и быстро снять колесо.
После этого приступают к процессу замены тормозных колодок на переднем суппорте ВАЗ 2110. Для этого необходимо демонтировать при помощи отвёртки нижний болт, отвечающий за крепление суппорта, корпус которого легко откинется вверх. При замене старых тормозных колодок следует запомнить их местоположение, так как установка новых деталей должна проводиться именно в этом же месте.
Если корпус суппорта ВАЗ 2110 был откинут вверх, а тормозные колодки были извлечены, то можно переходить к следующему этапу. В его процессе потребуется открутить верхний болт, отвечающий за крепление суппорта. Стоит отметить, что магистраль и тормозная жидкость должны оставаться соединёнными.
Далее происходит откручивание болтов, которые служат для соединения кулака и скобы суппорта. Убрав болты, можно извлечь скобу (вместе с фиксаторами тормозных колодок и направляющими). В дальнейшем из корпуса суппорта извлекается поршень. Сделать это самостоятельно бывает достаточно сложно, поэтому можно воспользоваться услугами профессиональных автомастеров, работающих на станциях технического обслуживания.
Если же было решено проводить проверку и восстановления суппорта ВАЗ 2110 самостоятельно от начала и до конца, то можно попытаться провести следующие действия:
- удобно расположить корпус суппорта, не отсоединяя его от тормозной магистрали.
- нажать на педаль тормоза и отпустить её только тогда, когда нагнетаемым давлением из цилиндра будет выдавлен поршень.
Не стоит пугаться, если из цилиндра вдруг будет течь жидкость, так как это вполне нормально для извлечения поршня указанным выше способом. Далее необходимо прервать соединение тормозной магистрали, а также закупорить её (для предотвращения дальнейшего вытекания жидкости). После установления так называемой «закупорки» процесс разбора суппорта «десятки» можно считать успешно завершённым.
Стоит учитывать тот факт, что вышеописанные действия не охватывают замену и обратную сборку тормозной системы. Но, исходя их сложности описания первоначального этапа, можно понять о том, насколько сложной деталью является суппорт.
Обслуживание суппорта на ВАЗ-2110 и ремонт
Обслуживать суппорт ВАЗ следует в обязательном порядке после каждой замены тормозных колодок, а также в случае вынужденной ревизии в связи с его неисправностью, для чего в первую очередь необходимо проверить состояние всех резиновых элементов, амортизаторов и пыльников. Также в обязательном порядке следует заменить смазку для направляющих суппорта. Вам нужна хорошая силиконовая смазка на синтетической основе, выдерживающая высокие температуры.
Чтобы извлечь поршень из посадочного места — необходимо создать соответствующие усилие при помощи воздушного компрессора (поршни ремонтируется по одному, ход второго блокируется, например, деревянным бруском). С таким же успехом, снимая изделие с автомобиля, можно зажать педаль тормоза, не отключая суппорт ВАЗ 2112 от тормозного шланга. Желательно использовать резиновую наставку, дабы амортизировать резкий удар движущегося свободно поршня и его “выстрел”.
Ремонт суппорта ВАЗ 2110
Обратно поршень задвигается при помощи специальной струбцины. При этом следует отогнуть пыльник, дабы компенсировать избыточное давление воздуха. Отверстие для поршня и для направляющих зачищаются и промываются жидкостью для очистки карбюратора, все прокладки, пыльники и посадочные места также тщательно смазываются.
Порядок снятия суппорта и видео инструкция на примере ВАЗ 2110
Итак, рассмотрим порядок действий, которые понадобится выполнить.
- Поднять машину домкратом
- Снять переднее колесо
- Отсоединить тормозной шланг из зацепления передней стойки
- Открутить два болта крепления суппорта с внутренней стороны
Смотрите пошаговую инструкцию на примере ВАЗ 2110, которая была сделана конкретно для данной статьи:

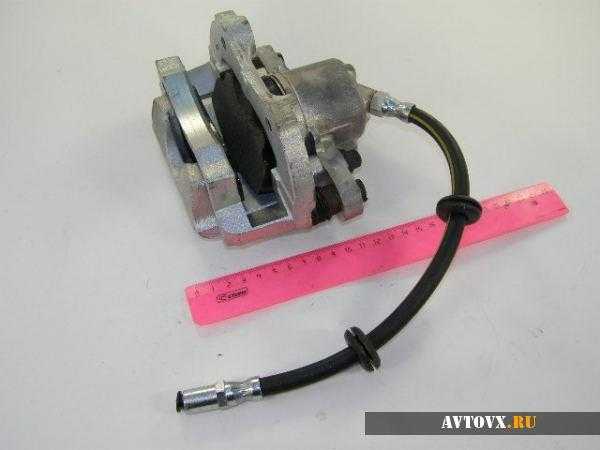

Как видите, данный процесс можно выполнить за 5 минут, имя под рукой необходимый инструмент и представление о всех необходимых действиях. Новый суппорт в сборе с тормозными колодками имеет цену в 2000 рублей за оригинальную продукцию Автоваз. Если рассматривать более дешевые аналоги, то можно купить суппорт и за 1500 рублей — штука.
Разумеется, в большинстве случаев приходится менять только необходимые запчасти всей этой конструкции, ведь цилиндр, скоба и колодки продаются по отдельности. И многим автовладельцам просто нет смысла покупать все этой в сборе.
Источники
- http://avtovx.ru/tormoznaya-sistema/support-vaz-2110-40/
- http://remont-vaz2110.ru/snyatie-i-ustanovka-supporta/
Основные причины неисправности
Суппорт ВАЗ 2110 конструктивно является элементом, удерживающим тормозные колодки и отвечающим за степень их давления на тормозные диски. Он отвечает также за равномерный износ тормозных колодок и гарантирует водителю надежное торможение в экстремальной ситуации
Тем самым, важность суппорта в работе авто сложно переоценить
Если у вас к этому времени созрел вполне резонный вопрос, а что вообще может случиться с суппортом на ВАЗ 2110(2112), мы с удовольствием вам ответим. Основной причиной неисправностей является «закисление» подвижных элементов, покрытие их оксидной пленкой, засорение вследствие разрушения защитных пыльников либо использования неправильной смазки, а именно:
- закисление основного поршневого механизма;
- закисление направляющих.
Поршневой механизм и направляющие суппорта ВАЗ 2110
Явным признаком проблем, которые может вызвать на автомобилях ВАЗ суппорт, можно считать неравномерный износ тормозных колодок и увеличенный тормозной путь. В данном случае колодки ВАЗ необходимо в обязательном порядке поменять, а сам механизм суппорта подвергнуть комплексной диагностики:
- проверить состояние поршня, степень его свободы, наличия влаги, окисла металла, оксидных образований и наростов, состояние защитных пыльников;
- аналогично проверить состояние направляющих, убедиться, что на поверхности нет нехарактерных задиров, истираний и деформаций стержня.
Нельзя также забывать о регулярной замене тормозной жидкости в системе. Делать это следует примерно каждые 40 тысяч км. пробега ВАЗ-2110.
‘); if(«undefined»===typeof loaded_blocks_drive){loaded_blocks_drive=[]; function n(){var e=loaded_blocks_drive.shift(); var t=e.adp_id; var r=e.div; var i=document.createElement(«script»); i.type=»text/javascript»; i.async=true; i.charset=»utf-8″; i.src=»https://www.drivenetwork.ru/data/»+t+».js?async=1&div=»+r+»&t=»+Math.random(); var s=document.getElementsByTagName(«head»)||document.getElementsByTagName(«body»); s.appendChild(i); var o=setInterval(function(){if(document.getElementById(r).innerHTML&&loaded_blocks_drive.length){n(); clearInterval(o)}},50)} setTimeout(n)}loaded_blocks_drive.push({adp_id:e,div:t})})(47602)
Поскольку тормозная жидкость является гидроскопичной, она легко впитывает влагу, окисляя тем самым поршневой механизм и выводя его из строя. Ход поршня затрудняется и имеет место неравномерный износ тормозных колодок и клин колеса.

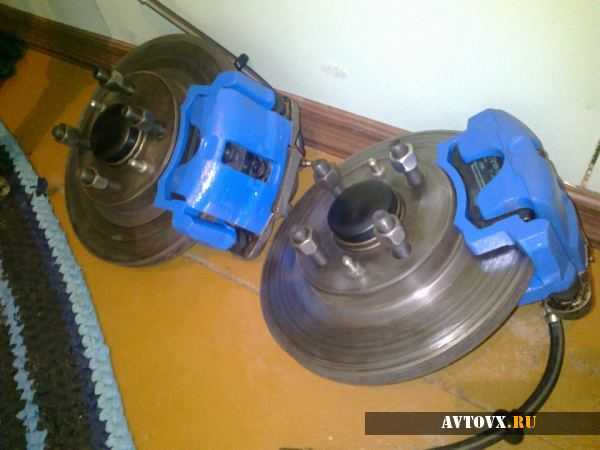

Плюсы
Рассмотрим, в чем же дисковые тормоза лучше проявляют себя, чем барабанные:
Торможение становится более надежным, уменьшается тормозной путь;
Тормозные усилия распределяются более равномерно, учитывая, что ВАЗ 2110 — переднеприводный автомобиль;
Возникает эффект более быстрого срабатывания после нажатия на педаль;
Снижаются неподрессоренные массы;
Лучше происходит рассеивание тепла, что особенно важно во время движения на горной дороге или при активных разгонах/торможениях. По этой причине тормозная система лучше охлаждается;
Дисковые значительно проще демонтировать и менять;
Исчезает необходимость регулировать ручник после каждого ремонта задних тормозов, хотя в первый раз придется это сделать;
Не примерзают зимой после мойки, как барабанные;
Дисковые задние тормоза, установленные на ВАЗ 2110, значительно удобнее контролировать и своевременно замечать износ колодок.
Ремонт
Первое правило: если не хотите дальнейших неприятностей, особенно когда одно из колес клинит, никогда не производите ремонт лишь одного суппорта, всегда – обоих вместе!
Чтобы перебрать, произвести ремонт или замену отдельных частей, а возможно – полностью поменять узел, если окажется, что ремонтировать там уже нечего, нужно следовать следующему алгоритму:
Снимите крепящее чехол кольцо, а затем и сам чехол;
Чтобы ничего не повредить, между суппортом и поршнем положите деревяшку или тряпку, затем снимите поршень
Также следите за пальцами – части механизма могут их прижать;
После снятия уделите внимание поршню и цилиндру. Если обнаружите на них какие-либо повреждения, значит, нужна замена всего узла;
Если все нормально, используя деревянный, также возможно – пластиковый инструмент, снимите с цилиндра суппорта уплотнение поршня;
Если у вас модель PD51, нужно выдавить втулку, снять с обеих сторон чехлы, защищающие от пыли;
Все элементы следует промыть жидкостью, предназначенной именно для очистки тормозных механизмов;
Вы наверняка приобрели ремкомплект
Из него «насадите» новое уплотнение на поршень, затем поместите в цилиндр. Делать это нужно без применения грубой силы, иначе впоследствии тормозной механизм может клинить;
Установите пылезащитный чехол поршня – новый, из ремонтного набора;
Втулки нужно смазать силиконовой смазкой, которая также входит в комплект ремнабора, затем установить их в соответствующие отверстия;
Пылезащитные чехлы установите на положенные им места;
Перед установкой суппорта на машину замените на соединении шланга медные прокладки.
Теперь можно выполнить полную сборку передних тормозных механизмов. Обязательное условие после ремонта — прокачать тормоза.
Осталось только проверить, блокируются ли колеса как следует при нажатии на тормозную педаль, не клинит ли суппорт. Все в порядке? Значит, можно отправляться в путь.
Нюансы смены выжимного подшипника
Выжимной подшипник необходим для выжимки муфты сцепления. Если он ломается, переключиться на другую передачу не получится, и вообще вряд ли получится сдвинуться с места. Каждый автолюбитель обязан знать, какую роль выполняет выжимной подшипник, его функциональность и по какому принципу он действует. Так или иначе, данная деталь ломается, это вопрос времени. О неисправности можно узнать, исходя из слышимых характерных шумов, скрипов, свистов и т.д.
Примечание! Если своевременно не провести замену выжимного подшипника, в любом случае он заклинит, и последующая эксплуатация машины будет невозможна.
Для смены выжимного подшипника не обязательно обращаться на СТО, действия можно выполнить в домашних условиях самостоятельно.
Быстрое снятие выжимного подшипника
Итак:
- Сначала рекомендуется загнать машину на яму для осмотра. При помощи стандартного набора инструментов снимается коробка передач.
- С подшипника отжимаются фиксаторы.
- Необходимая деталь для замены снимается с вала КПП.
- Отжимаются лапки, и снимается держатель пружинного принципа.
- Теперь подшипник легко снимается с муфты.
По окончанию выполнения вышеописанных действий процесс демонтажа подшипника считается завершенным.
Установка купленного выжимного подшипника
Как правило, после демонтажа старой детали, производят её замену. Перед фиксированием приобретённого выжимного подшипника его следует тщательно проверить. Он должен свободно вращаться, при этом не должно быть никаких заеданий и щелчков. Итак:
- Для монтажа подшипника требуется зафиксировать его непосредственно на муфте таким образом, дабы его выпирающие части направлялись в сторону муфты.
- Далее с помощью держателя требуется закрепить подшипник.
- Выжимной подшипник предварительно смазывают маслом и устанавливают на вал.
- Посредством пружинного фиксатора деталь закрепляется.
- КПП устанавливается на своё место.
На данном этапе процесс закрепления нового элемента окончен. Осталось только правильно отрегулировать сцепление, в противном случае подшипник прослужит не так долго как хотелось бы. При наличии необходимого инструмента ремонтные работы можно легко выполнить своими руками, во всяком случае, цена на это будет намного дешевле, нежели ремонт на СТО. Детальную инструкцию замены подшипника кпп можно посмотреть на видео. Кроме того, рекомендуется пользоваться фото и картинками, как наглядным пособием.
Демонтаж суппорта на ВАЗ-2110 своими руками
Весьма простая конструкция изделия и тривиальность процесса его демонтажа позволяет производить ремонт и обслуживание даже начинающему автомобилисту. Если вы будете внимательно следовать нижеизложенным рекомендациям — у вас едва ли возникнут трудности на любом из этапов процесса. Вы сэкономите приличные деньги, затраченные на поездку в СТО, и немалое количество времени, ведь сроки обслуживания соизмеримы со временем, необходимым для поездки в мастерскую.
Демонтаж ВАЗ суппорта
Последовательность демонтажа изделия следующая:
- Первым делом стоит приподнять машину домкратом и снять колесо. Для подстраховки далее его можно положить под днище авто в случае выхода из строя домкрата;
- На ВАЗ 2112 суппорт крепится к кронштейну при помощи двух болтов М17, которые вам следует открутить. Чтобы сорвать болты, возможно, понадобится проникающая смазка;
- Если необходимо заменить суппорт ВАЗ либо провести комплексный его ремонт — откручиваете изделие от тормозного шланга. Наконечник шланга закупориваете и можно приступить к дальнейшей разборке изделия.
Почему суппорт так важен в автомобиле
Практически про каждую деталь в автомобиле можно сказать, что она очень важна. Но, при выходе из строя двигателя или любой другой детали, автомобиль просто-напросто прекратит своё движение. Следовательно, водитель не будет подвергаться никакой опасности, ведь движение отсутствует.
Совсем иначе всё обстоит в том случае, если неисправности настигли суппорт «десятки». Наверное, не нужно лишних комментариев, чтобы понять возможный риск для водителя, который управляет транспортным средством с отказавшими тормозами. Опасности подвергается не только водитель, но и его пассажиры, а также другие участники дорожного движения.
Именно по этой причине суппорт является действительно важной деталью. Автомобиль является достаточно тяжёлым транспортным средством, поэтому быстро остановить его в экстремальных ситуациях – задача не из простых
Надёжный и качественный суппорт позволит минимизировать износ всей тормозной системы, которая состоит из множества различных деталей.
Если в процессе эксплуатации автомобиля возникли хотя бы малейшие сомнения об исправности суппорта, следует провести диагностику, которая выявит мельчайшие повреждения. Ремонт может понадобиться в тех случаях, когда тормозная система используется слишком часто либо очень интенсивно. Своевременное выявление неисправностей и их оперативное устранение – залог безопасной езды на автомобиле.
Характеристика двигателя 21124
Годы выпуска – (2004 – наши дни) Материал блока цилиндров – чугун Система питания – инжектор Тип – рядный Количество цилиндров – 4 Клапанов на цилиндр – 4 Ход поршня – 75,6мм Диаметр цилиндра – 82мм Степень сжатия – 10,3 Объем двигателя ВАЗ 21124 – 1599 см. куб. Мощность двигателя 21124 – 89 л.с. /5000 об.мин Крутящий момент – 131Нм/3700 об.мин Топливо – АИ95 Расход топлива — город 8,9л. | трасса 6,4 л. | смешанн. 7,5 л/100 км Расход масла – 50 г/1000 кмДвигатель 21124 масло 5W-30 5W-40 10W-40 15W40 Сколько масла в двигателе ВАЗ 21124: 3.5 л. При замене лить 3.2 л.
Ресурс двигателя 21124 : 1. По данным завода – 150 тыс. км 2. На практике – 200-250 тыс. км
ТЮНИНГ Потенциал – 400+ л.с. Без потери ресурса – до 120 л.с.
Двигатель устанавливался на: ВАЗ 21104 ВАЗ 21114 ВАЗ 21123 «Купе» ВАЗ 21124ВАЗ 2114 Супер Авто (211440-24)
