Суппорты на ВАЗ 2110: ремонт и обслуживание
Задумывались ли вы, отчего именно зависит ваша безопасность на дороге? Можно, конечно, сослаться на других участников дорожного движения или на состояние дорог. Но куда более актуально будет говорить о технической стороне вопроса. Герой нашей сегодняшней статьи по ВАЗ 2110 — суппорт.
Передний тормозной цилиндр ВАЗ 2110
Невероятно простой по конструкции и действию механизм в то же время является крайне важной деталью вашего автомобиля ВАЗ. Исправно работающий суппорт может подарить вам те драгоценные несколько метров тормозного пути про запас, способных уберечь от страшной беды либо повреждения транспортного средства
Далеко не каждый автомобилист умеет правильно следить и обслуживать тормозной механизм, смутно представляет, как его демонтировать и, возможно, вообще будет смотреть на собеседника непонимающим взглядом при упоминании некого суппорта ВАЗ. А ведь обслуживать данный элемент тормозной системы достаточно просто и не требует больших усилий.
Обслуживание суппорта ВАЗ 2110
На дороге не стоит уповать на всевышнего. А потому, если чувствуете, что с тормозным путем автомобиля что-то не так — лучше брать инициативу в собственные руки. Вооружитесь скромным арсеналом слесарного инструмента, состоящего из небольшого количества рожковых и торцевых ключей, а также определенным багажом теоретических знаний — приступайте к делу.
Почему суппорт так важен в автомобиле
Практически про каждую деталь в автомобиле можно сказать, что она очень важна. Но, при выходе из строя двигателя или любой другой детали, автомобиль просто-напросто прекратит своё движение. Следовательно, водитель не будет подвергаться никакой опасности, ведь движение отсутствует.
При некоторых проблемах и ремонте тормозной системы ВАЗ 2110-2112 необходимым действием будет снятие суппорта переднего колеса. Если задача состоит, к примеру, в замене тормозных дисков, то суппорт можно снимать в сборе, не отсоединяя ничего дополнительно.
Ниже рассмотрим эту процедуру более наглядно. Итак, для данного ремонта нам понадобится следующий инструмент:
Проверка суппорта и его восстановление
Суппорт устанавливается на передние и на задние тормоза. Его проверка и восстановление могут осуществляться самостоятельно, но, при отсутствии необходимых практических навыков и теоретических знаний, лучше всего обратиться к профессиональным специалистам. Рассмотрим на теории способ проверки и восстановления суппорта на ВАЗ 2110, цена которого является одной из самых низких на рынке.
Основная задача сводится к правильной разборке суппорта, его очистке от остатков старой смазки, нанесению нового специального состава и проверке целостности резиновых уплотнителей. Сперва требуется получить свободный доступ к переднему тормозному механизму, который располагается прямо за колесом. Для этих целей устанавливается подпорки, которые помогают легко и быстро снять колесо.
После этого приступают к процессу замены тормозных колодок на переднем суппорте ВАЗ 2110. Для этого необходимо демонтировать при помощи отвёртки нижний болт, отвечающий за крепление суппорта, корпус которого легко откинется вверх. При замене старых тормозных колодок следует запомнить их местоположение, так как установка новых деталей должна проводиться именно в этом же месте.
Если корпус суппорта ВАЗ 2110 был откинут вверх, а тормозные колодки были извлечены, то можно переходить к следующему этапу. В его процессе потребуется открутить верхний болт, отвечающий за крепление суппорта. Стоит отметить, что магистраль и тормозная жидкость должны оставаться соединёнными.
Далее происходит откручивание болтов, которые служат для соединения кулака и скобы суппорта. Убрав болты, можно извлечь скобу (вместе с фиксаторами тормозных колодок и направляющими). В дальнейшем из корпуса суппорта извлекается поршень. Сделать это самостоятельно бывает достаточно сложно, поэтому можно воспользоваться услугами профессиональных автомастеров, работающих на станциях технического обслуживания.
Если же было решено проводить проверку и восстановления суппорта ВАЗ 2110 самостоятельно от начала и до конца, то можно попытаться провести следующие действия:
- удобно расположить корпус суппорта, не отсоединяя его от тормозной магистрали.
- нажать на педаль тормоза и отпустить её только тогда, когда нагнетаемым давлением из цилиндра будет выдавлен поршень.
Не стоит пугаться, если из цилиндра вдруг будет течь жидкость, так как это вполне нормально для извлечения поршня указанным выше способом. Далее необходимо прервать соединение тормозной магистрали, а также закупорить её (для предотвращения дальнейшего вытекания жидкости). После установления так называемой «закупорки» процесс разбора суппорта «десятки» можно считать успешно завершённым.
Стоит учитывать тот факт, что вышеописанные действия не охватывают замену и обратную сборку тормозной системы. Но, исходя их сложности описания первоначального этапа, можно понять о том, насколько сложной деталью является суппорт.
Основные причины неисправности
Суппорт ВАЗ 2110 конструктивно является элементом, удерживающим тормозные колодки и отвечающим за степень их давления на тормозные диски. Он отвечает также за равномерный износ тормозных колодок и гарантирует водителю надежное торможение в экстремальной ситуации
Тем самым, важность суппорта в работе авто сложно переоценить
Если у вас к этому времени созрел вполне резонный вопрос, а что вообще может случиться с суппортом на ВАЗ 2110(2112), мы с удовольствием вам ответим. Основной причиной неисправностей является «закисление» подвижных элементов, покрытие их оксидной пленкой, засорение вследствие разрушения защитных пыльников либо использования неправильной смазки, а именно:
- закисление основного поршневого механизма;
- закисление направляющих.
Поршневой механизм и направляющие суппорта ВАЗ 2110
Явным признаком проблем, которые может вызвать на автомобилях ВАЗ суппорт, можно считать неравномерный износ тормозных колодок и увеличенный тормозной путь. В данном случае колодки ВАЗ необходимо в обязательном порядке поменять, а сам механизм суппорта подвергнуть комплексной диагностики:
- проверить состояние поршня, степень его свободы, наличия влаги, окисла металла, оксидных образований и наростов, состояние защитных пыльников;
- аналогично проверить состояние направляющих, убедиться, что на поверхности нет нехарактерных задиров, истираний и деформаций стержня.
Нельзя также забывать о регулярной замене тормозной жидкости в системе. Делать это следует примерно каждые 40 тысяч км. пробега ВАЗ-2110.
Поскольку тормозная жидкость является гидроскопичной, она легко впитывает влагу, окисляя тем самым поршневой механизм и выводя его из строя. Ход поршня затрудняется и имеет место неравномерный износ тормозных колодок и клин колеса.
Обращаем ваше внимание, что в ремонтном комплекте, предлагаемом в магазинах для самостоятельного обслуживания суппорта ВАЗ 2110(2112), имеется специальная смазка как для основного поршня, так и для направляющих. Использование Литола либо графитовой смазки приводит к набуханию защитных амортизаторов и дальнейшему закисанию направляющих
Подобного рода ремонт едва ли пойдет на пользу вашему автомобилю.
Тормозной механизм переднего колеса
Рис. 6-20. Диаграмма проверки работоспособности регулятора давления: Pi — давление на входах в камеры А и D (см. рис. 6-18) регулятора давления, МПа (кг/см 2 ); Рг — давление на выходе из камеры В, МПа (кг/см 2 ); Рэ — давление на выходе из камеры С, МПа (кг/см 2 ); 1 — номинальная величина давления Рг; 2 — верхняя граница давления Рг; 3 — нижняя граница давления Рг; 4 — давление Рэ
манометра Мг) должно укладываться в заштрихованную зону (рис. 6-20).
Показания манометров Мз и Мг (см. рис. 6-19) не должны отличаться более чем на 0,4 МПа (4 кгс/см 2 ) в диапазоне давления от 0 до 10 МПа (от 0 до 100 кгс/см 2 ) на входах регулятора.
Тормозной механизм переднего колеса
Снятие. Поднимите переднюю часть автомобиля, установите на подставки и снимите колесо. Отверните штуцер трубопровода и отсоедините от магистрали гибкий шланг; отверстия шланга и трубки заглушите, чтобы не допустить утечку тормозной жидкости. Выньте шланг из направляющего кронштейна.
Отвернув два болта, которыми направляющая колодок крепится к поворотному кулаку, снимите направляющую в сборе с суппортом и рабочим цилиндром.
Установка тормозного механизма проводится в последовательности, обратной снятию. После установки восстановите уровень тормозной жидкости в бачке и прокачайте систему гидропривода для удаления воздуха.
Рис. 6-21. Отвертывание болта крепления цилиндра: 1 — болты крепления цилиндра; 2 — цилиндр, 3 — болты, стягивающие цилиндр с суппортом

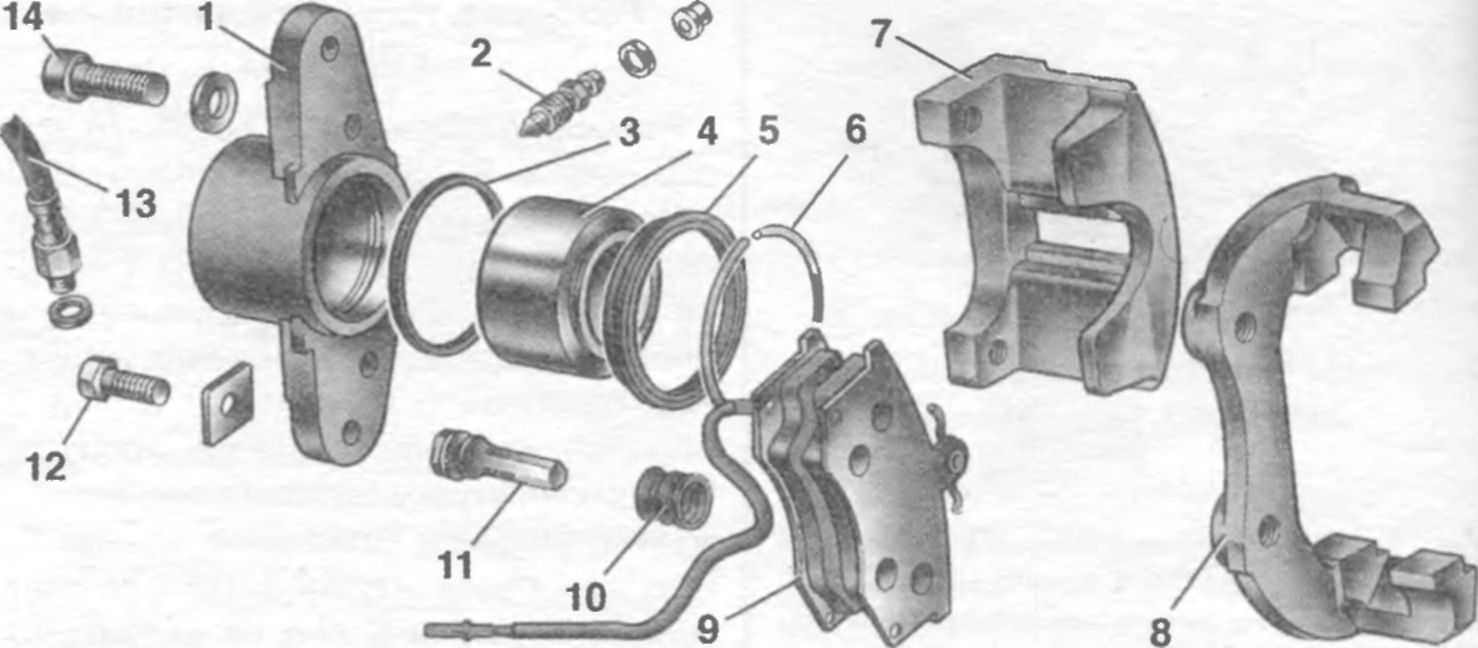

Рис. 6-22. Детали тормозного механизма переднего колеса: 1 — колесный цилиндр; 2 — штуцер для прокачки привода тормоза; 3 — уплотнительное кольцо; 4 — поршень; 5 — защитный колпачок; 6 — стопорное кольцо; 7 — суппорт; 8 — направляющая колодок; 9 — тормозные колодки; 10 — защитный чехол; 11 — направляющий палец; 12 — болт крепления направляющего пальца; 13 — тормозной шланг; 14 — болт крепления цилиндра к суппорту
Разборка и сборка
Разборка. Отсоедините шланг от колесного цилиндра 2 (рис. 6-21). Рас-контрите и отверните болты 1 крепления колесного цилиндра к направляющим пальцам, придерживая ключом за грани направляющий палец. Снимите направляющую 8 (рис. 6-22) колодок в сборе с пальцами. Снимите тормозные колодки 9.
Нельзя отвертывать болты 3 (см. рис. 6-21), соединяющие между собой суппорт и цилиндр, кроме случаев замены суппорта или цилиндра.
Снимите стопорное кольцо 6 (см. рис. 6-22) и защитный колпачок 5 с цилиндра и поршня. Аккуратно, нагнетая струю сжатого воздуха через впускное отверстие для жидкости, вытолкните поршень из цилиндра. Чтобы при выталкивании не повредить поршень о поверхность суппорта, установите под поршень деревянную накладку (рис. 6-23).
Выверните из корпуса цилиндра штуцер для прокачки и внимательно осмотрите рабочую поверхность цилиндра. На ней не должно быть задиров, повреждений и коррозии.
Сборку тормозного механизма проводите в последовательности, обратной разборке. При этом уплотнительное кольцо 3 (см. рис. 6-22) и колпачок 5 рекомендуется заменять новыми. Зеркало цилиндра, поршень 4 и уплотнительное кольцо смазывайте тормозной жидкостью, а на поверхность поршня нанесите графитовую смазку, установите поршень в цилиндр и, не удаляя остатки смазки, наденьте защитный колпачок 5 так, чтобы его края вошли в канавку поршня и цилиндра, по-
сле чего установите стопорное кольцо 6. Направляющие пальцы смазывайте смазкой УНИОЛ-1 (1,5 г на каждый палец). Болты крепления суппорта и цилиндра к пальцам затягивайте моментами, указанными в приложении 1, после чего законтрите их. Перед завертыванием болтов нанесите на них герметик, чтобы не корродировала резьбовая часть соединения. После сборки и установки тормозного механизма восстановите уровень жидкости в бачке и прокачайте систему гидропривода.
Проверка технического состояния деталей
Очистите все детали и внимательно проверьте их состояние: нет ли признаков износа, повреждений или коррозии
Особое внимание обратите на поверхность поршня и цилиндра. При их износе, повреждении или сильном корродировании замените цилиндр и поршень
С корпуса цилиндра коррозию удалите проволочной щеткой.
Проверьте направляющие пальцы 11 (см. рис. 6-22) и их чехлы 10. Убедитесь, что на пальцах нет коррозии и по-
Рис. 6-23. Выталкивание поршня из цилиндра
Демонтаж суппорта на ВАЗ-2110 своими руками
Весьма простая конструкция изделия и тривиальность процесса его демонтажа позволяет производить ремонт и обслуживание даже начинающему автомобилисту. Если вы будете внимательно следовать нижеизложенным рекомендациям — у вас едва ли возникнут трудности на любом из этапов процесса. Вы сэкономите приличные деньги, затраченные на поездку в СТО, и немалое количество времени, ведь сроки обслуживания соизмеримы со временем, необходимым для поездки в мастерскую.
Демонтаж ВАЗ суппорта
Последовательность демонтажа изделия следующая:
- Первым делом стоит приподнять машину домкратом и снять колесо. Для подстраховки далее его можно положить под днище авто в случае выхода из строя домкрата;
- На ВАЗ 2112 суппорт крепится к кронштейну при помощи двух болтов М17, которые вам следует открутить. Чтобы сорвать болты, возможно, понадобится проникающая смазка;
- Если необходимо заменить суппорт ВАЗ либо провести комплексный его ремонт — откручиваете изделие от тормозного шланга. Наконечник шланга закупориваете и можно приступить к дальнейшей разборке изделия.
Обслуживание суппорта на ВАЗ-2110 и ремонт
Обслуживать суппорт ВАЗ следует в обязательном порядке после каждой замены тормозных колодок, а также в случае вынужденной ревизии в связи с его неисправностью, для чего в первую очередь необходимо проверить состояние всех резиновых элементов, амортизаторов и пыльников. Также в обязательном порядке следует заменить смазку для направляющих суппорта. Вам нужна хорошая силиконовая смазка на синтетической основе, выдерживающая высокие температуры.
Если вам пришлось купить ремонтный комплект — там имеется такая смазка, все необходимые прокладки, новые направляющие и поршень. Цена подобного удовольствия обойдется вам порядка 500 рублей. Купить новый суппорт ВАЗ-2110(2112), в зависимости от магазина и региона России, будет стоить от 1000 до 1500 рублей.
Чтобы извлечь поршень из посадочного места — необходимо создать соответствующие усилие при помощи воздушного компрессора (поршни ремонтируется по одному, ход второго блокируется, например, деревянным бруском). С таким же успехом, снимая изделие с автомобиля, можно зажать педаль тормоза, не отключая суппорт ВАЗ 2112 от тормозного шланга. Желательно использовать резиновую наставку, дабы амортизировать резкий удар движущегося свободно поршня и его “выстрел”.
Ремонт суппорта ВАЗ 2110
Обратно поршень задвигается при помощи специальной струбцины. При этом следует отогнуть пыльник, дабы компенсировать избыточное давление воздуха. Отверстие для поршня и для направляющих зачищаются и промываются жидкостью для очистки карбюратора, все прокладки, пыльники и посадочные места также тщательно смазываются.
