Замена ступицы lada granta (ваз гранта)

Замена ступичного подшипника на Ладе Гранте своими руками

На Ладе Гранта замена подшипника ступицы переднего колеса делиться на этапы:

1. Подготовительные мероприятия;
2. Разборка узла, демонтаж старой детали;
3. Запрессовка нового изделия;
4. Сборка, проверка работоспособности.

Подготовка к ремонту ступицы переднего колеса

Прежде чем приступить к замене, обязательно изучите устройство передней подвески и стойки, а так же ступичного узла. Подробная схема с деталировкой представлена ниже

Обратите внимание, что подшипник расположен в ступице – позиция 2

Подготовьте комплект инструмента по списку:

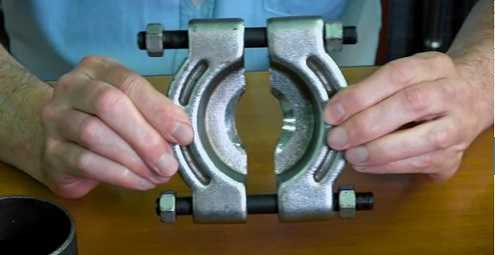

• съемник ступичных подшипников с набором дисков разных диаметров;
• молоток с зубилом;
• набор ключей, головку на «30»;
• удлинитель для ключа (труба);
• оправки или набор головок;
• большая и малая плоские отвертки;
• круглогубцы;
• динамометрический ключ (по возможности).

Снятие неисправного подшипника Гранты и разборка передней ступицы

Как поменять подшипник без траты времени и финансов? Следуйте по инструкции!

1. Поставьте авто на ровную поверхность с достаточным освещением.

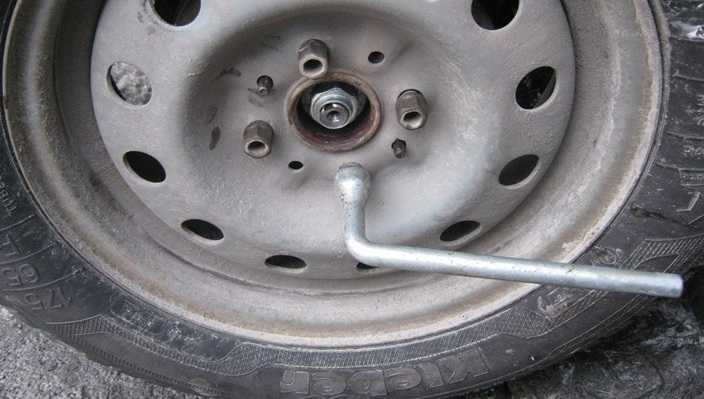

2. Ослабьте боты у колеса, где предстоит замена.
3. Расконтрите гайку ступицы, потом ослабьте торцевым ключом.
4. Домкратом поднимаем автомобиль, сразу скручиваем крепления колеса, которые снимаем.
5. Получив доступ к тормозному диску, откручиваем крепёжные болты.
6. Затем находим и ослабляем крепления у тормозного суппорта.

1. Снимаем суппорт, располагаем его на рулевой тяге, или подвешиваем на проволоку.
2. Далее откручиваем заранее ослабленную ступичную гайку.

1. Демонтируем тормозной диск, потом откручиваем защитный кожух.

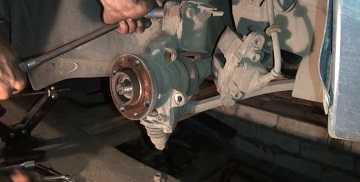

1. Переходим к откручиванию двух болтовых соединений у стойки. Используйте WD-40 для облегчения демонтажа.

1. После отсоединения стойки от поворотного кулака, откручиваем болты шаровой опоры Гранты.
2. Открутив крепежи поворотного кулака, снимаем его со ШРУСа.

1. В корпусе поворотного кулака расположена ступица и передний ступичный шарикоподшипник, который надо извлечь.
2. Зажимаем конструкцию в тиски, далее подбираем головку для выпрессовки ступицы.

1. Наносим удары по оправке, демонтируем ступицу. В итоге внутренняя обойма подшипника ступицы останется на посадочной шейке, а наружная обойма с сепаратором и шариками в поворотном кулаке.

1. Чтобы извлечь наружную часть ступичного шарикоподшипника, сначала вынимаем стопорные колечки. Используем отвертки или круглогубцы.

1. Чтобы извлечь наружную часть ступичного шарикоподшипника, сначала вынимаем стопорные колечки. Используем отвертки или круглогубцы.

Приступим к снятию внутренней обоймы со ступицы

Для этого сначала осторожно зубилом сдвигаем элемент на пару миллиметров.

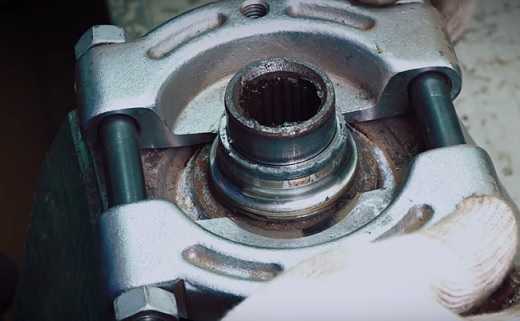

Затем съемником зацепляем и плавно за торец спрессовываем изделие с полуоси. На этом демонтаж завершен.

Запрессовка нового ступичного подшипника и сборка узла

Как заменить подшипник эффективно? Внимательно соблюдайте пошаговое руководство!

1. Подготавливаем детали к сборке. Сначала убираем грязь и старую смазку со ступицы и отверстия поворотного кулака.
2. Далее наносим новую смазку на посадочные поверхности, запрессовываем новый подшипник в кулак способами представленными на фото.

Видео замены переднего ступичного подшипника на Гранте способом через тиски в конце статьи.

1. Запрессовка производится до тех пор, пока торец новой детали не соприкоснется со стопорным кольцом, которое вставляется до установки изделия.
2. Далее вставляем ступицу в отверстие подшипника, на фото предоставлен способ запрессовки через тиски. Так же распространенный метод — это запрессовка съемником. Собранная конструкция показана на фото.

Признаки неисправности

Проблемы, связанные с передней ступицей определяются по следующим признакам:

• посторонние, неестественные шумы со стороны колеса при вращении;
• биение колеса, вибрации различной степени интенсивности;
• звуки скрежета металла;
• появившийся люфт переднего колеса.

Причины поломок

Ресурс изделия достаточно велик и составляет около ста тысяч километров пробега при условии щадящей эксплуатации. Однако в реальных «боевых» условиях элемент выходит из строя значительно раньше отведенного ему срока.
Приведем 3 важных фактора значительно сокращающих срок эксплуатации подшипника:

• Неудовлетворительное состояние дорог. Дело в том, что при езде по неровной поверхности ступичные подшипники принимают на себя повышенную нагрузку, резкие удары, воздействие высоких и низких температур. Со временем металлические составляющие изделия становятся хрупкими и начинают разрушаться.
• Агрессивные среды. В связи с тем, что элемент расположен по центру колеса, он постоянно соприкасается с влагой, водой, пылью, грязью. Зимой он подвержен влиянию холода, летом жаркой температуры.
• Высокие рабочие температуры. Процесс вращения сопровождается естественным выделением тепла, происходит постоянное нагревание и охлаждение делали (особенно в условиях зимы), что пагубно сказывается на прочности и износостойкости.

Процедура замены

1. Располагаем авто на ровной площадке с достаточным освещением, поместив под колеса кормы упоры.
2. На планируемой к замене стороне ослабляем моменты затяжки колесных болтов Лада Гранта.

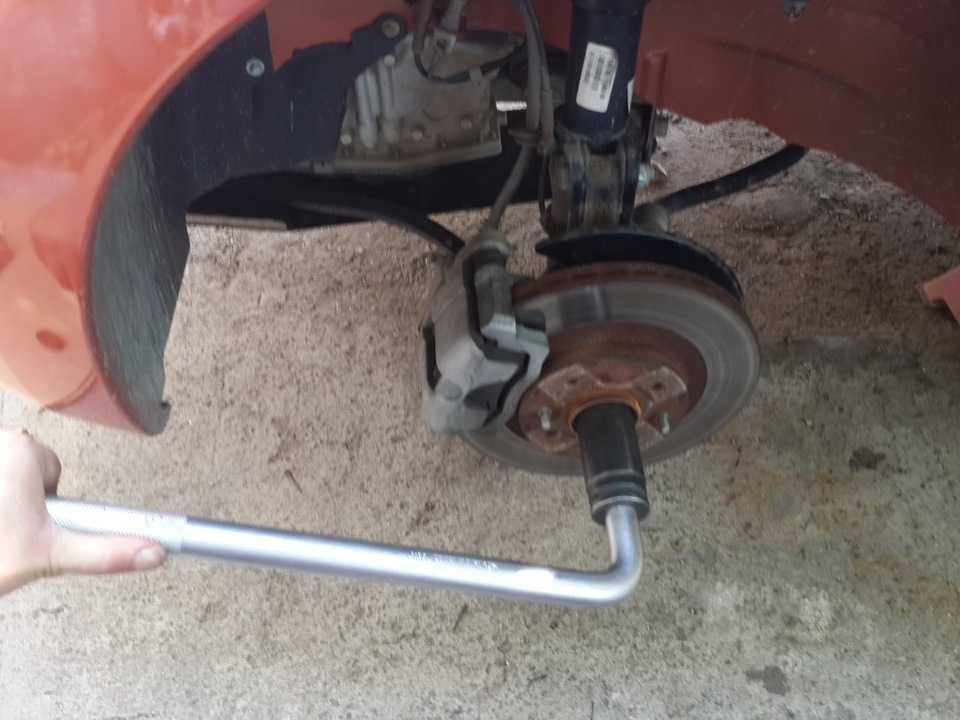

3. Вооружившись удлиненным рычагом, ослабляем центральную ступичную гайку.
4. Вывешиваем авто или поднимаем домкратом со стороны заменяемого подшипника.
5. Извлекаем пластиковый колпак, предохраняющий центральную гайку.
6. Молотком и керном выравниваем буртик ступичной гайки.
7. Откручиваем саму гайку и извлекаем ее в паре с шайбой.
8. Выполняем демонтаж тормозного диска и суппорта.
9. Выводим вал ШРУС из шлицевого зацепления со ступицей на LADA Granta.
10. Откручиваем пару болтов, которыми на поворотном кулаке удерживается амортизационная стойка.
11. Отсоединяем рычаг от поворотной цапфы. Сам кулак теперь можно извлекать.
12. Расположив поворотный кулак в сборе со ступицей в тисках, берем подходящего размера оправку и спрессовываем саму ступицу.
13. Демонтируем защитное кольцо на LADA Granta.
14. Пользуемся зубилом и молотком, нанося ударные воздействия по кольцу до его смещения в бок. Затем специальным съемником извлекаем этот элемент.

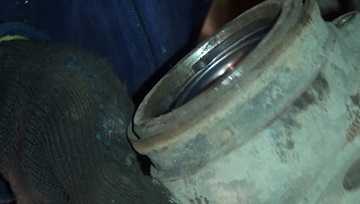

15. Сняв стопорное кольцо указанными ранее пассатижами, вынимаем подшипник из посадочного гнезда в кулаке.
16. Внутреннюю полость цапфы очищаем металлической щеткой и затем покрываем посадочное место под подшипник специальной смазкой.

Теперь можно приступать к установке нового подшипника Лада Гранта. Процедура сего действия обратная демонтажным манипуляциям.

Причины неисправностей

Ресурс данной детали весьма внушительный и может достигать 100 тыс. км при условии щадящего режима эксплуатации. Современные реалии показывают, что передний подшипник ступицы может прийти в негодность намного раньше указанного регламентного срока.

Далее обозначим три весомых фактора, способных вызвать преждевременный износ такой детали, как передний подшипник ступицы в автомобиле Лада Гранта.

1. Состояние отечественных дорог, качество которых далеко от идеала. Во время езды по ухабам передний подшипник ступицы испытывает огромную нагрузку. Также негативное воздействие на их состояние могут оказывать критические температуры и динамические воздействия (удары). Все это приводит к потере структурой материала, из которого изготовлен передний подшипник ступицы, своих прочностных свойств, что провоцирует разрушительные процессы.
2. Воздействие агрессивных сред. Ввиду конструктивного расположения подшипника, он обречен на постоянное соприкосновение с влажностью, грязью и прочими негативными атмосферными факторами. Также пагубно на его состоянии отражается влияние жары и холода.
3. Повышенная рабочая температура. При процессе вращения происходит естественная генерация тепла. Температурные перепады, особенно зимой, также пагубно воздействуют на прочностные параметры изделия.

Замена подшипника ступицы переднего колеса Lada Granta

Инструменты:

• Домкрат или канавный подъемник
• Подставка — 2 шт.
• Балонный ключ
• Отвертка плоская средняя
• Молоток средний
• Кернер
• Вороток под торцевую насадку
• Насадка на вороток на 10 мм
• Насадка на вороток на 19 мм
• Насадка на вороток на 30 мм
• Насадка на вороток Torx E12
• Насадка на вороток Torx E14
• Гаечный ключ накидной прямой на 7 мм
• Гаечный ключ накидной прямой на 17 мм
• Выколотка
• Болт М12×1,25 мм — 2 шт.
• Слесарные тиски
• Зубило
• Двухзахватный съемник
• Чашечный съемник
• Щипцы для стопорных колец
• Щетка металлическая
• Надфиль

Детали и расходники:

• Пластичная смазка «ШРУС-4»
• Ветошь
• Ступичный подшипник — 2 шт.

Примечания:

Замену подшипника проводите при выходе его из строя. Заменить подшипник можно двумя способами. Первый – сняв поворотный кулак в сборе, второй – не снимая его с автомобиля. Операции по замене ступичных подшипников левого и правого колес аналогичны. Работу проводите на смотровой канаве или эстакаде.

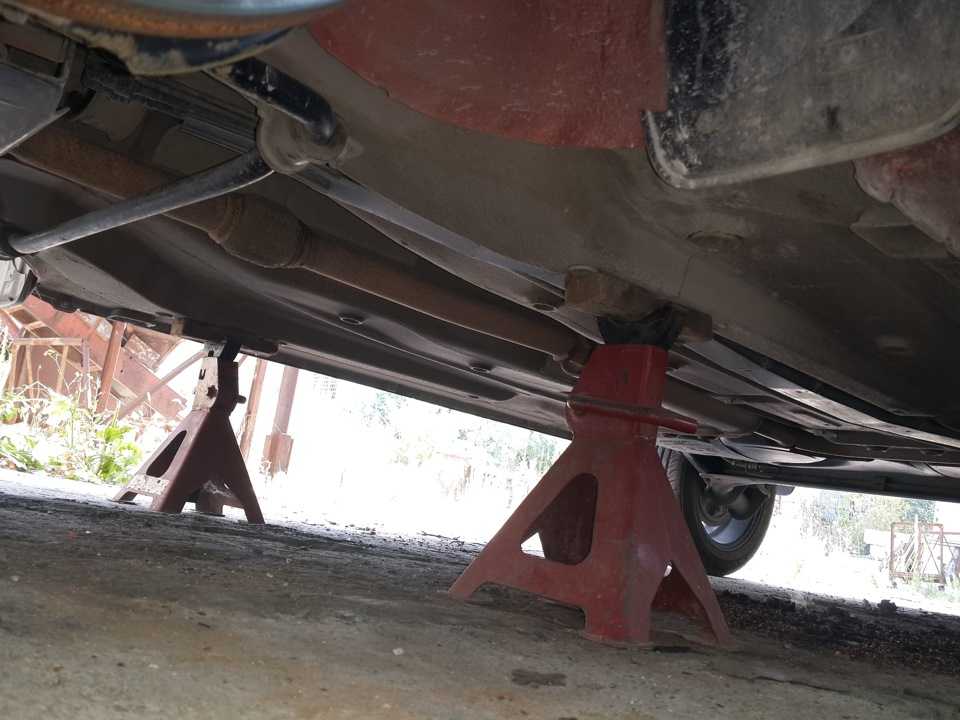

1. Затяните стояночный тормоз, вывесите переднюю часть автомобиля с помощью домкратов или канавного подъемника и установите ее на подставки.

2. Снимите с помощью балонного ключа колесо.

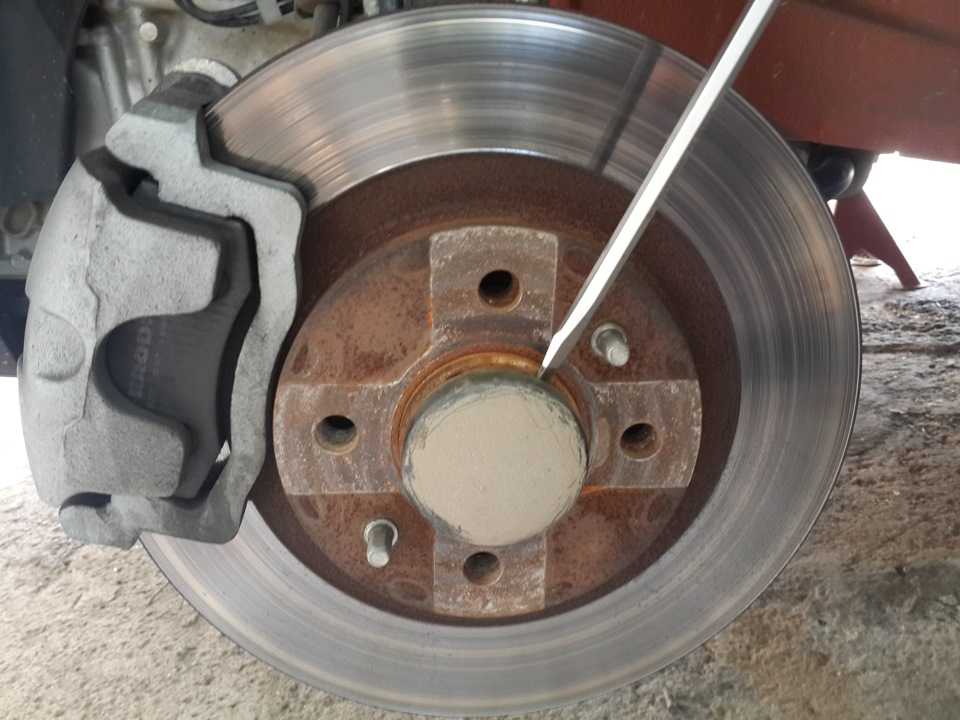

3. Поддев отверткой, снимите защитный колпак ступицы.

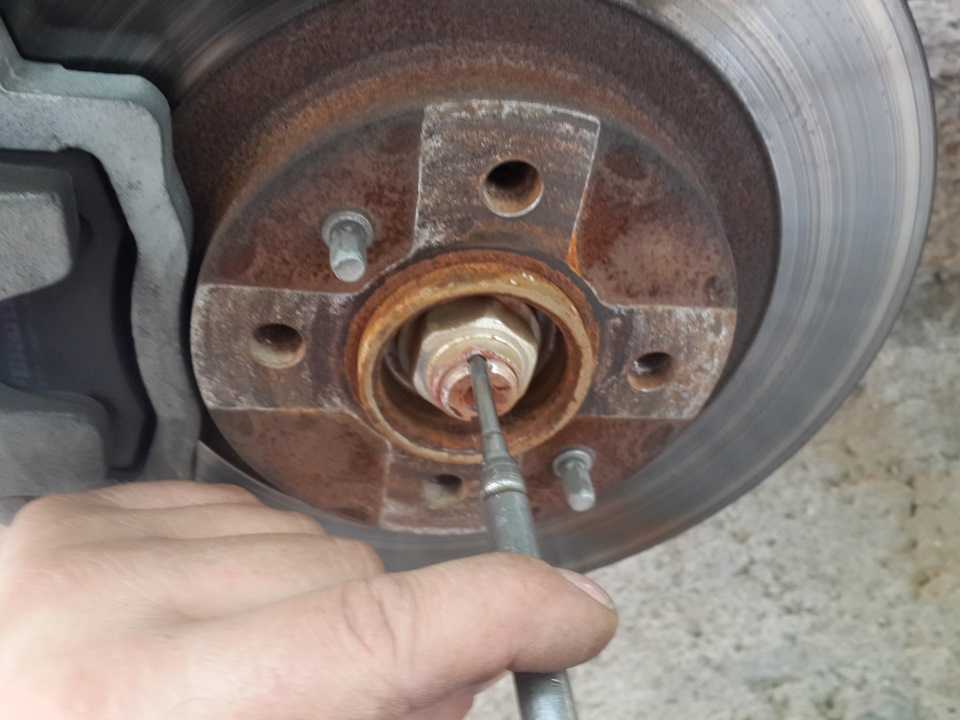

4. Молотком и кернером распрямьте вмятый в двух местах буртик гайки подшипника ступицы.

5. Попросите помощника нажать на педаль тормоза; в то же время воротком с насадкой на 30 мм ослабьте затяжку гайки подшипника ступицы.

Примечание:

Гайка затянута большим моментом, поэтому насадка и вороток должны быть достаточно прочными, чтобы передавать необходимое усилие.

6. Отверните до конца гайку подшипника ступицы и снимите шайбу.

7. Снимите диск тормозного механизма переднего колеса, как описано в этой статье.

8. Отсоедините привод колеса от ступицы. Как это сделать, смотрите здесь (для правого колеса) или здесь (для левого колеса).

Примечание:

Чтобы не нарушать углы установки колес, можно заменить подшипник, не снимая поворотного кулака.

9. Подсоедините шаровую опору к кулаку и спрессуйте ступицу. Есть два способы снять ступицу: 1) нанося удары через выколотку из мягкого металла;

2) С помощью диска тормозного механизма переднего колеса. Пропустите через два диаметрально противоположных отверстия в диске болты М12×1,25 мм длиной около 130 мм и вверните их в отверстия ступицы на глубину, равную ее толщине. Резко ударяя диском по головкам болтов, спрессуйте ступицу.

10. Если ступицу снять таким образом не удалось, снимите поворотный кулак. Для этого отверните гайки болтов крепления амортизаторной стойки к поворотному кулаку и достаньте болты, как описано здесь. Отсоедините шаровую опору и снимите поворотный кулак.

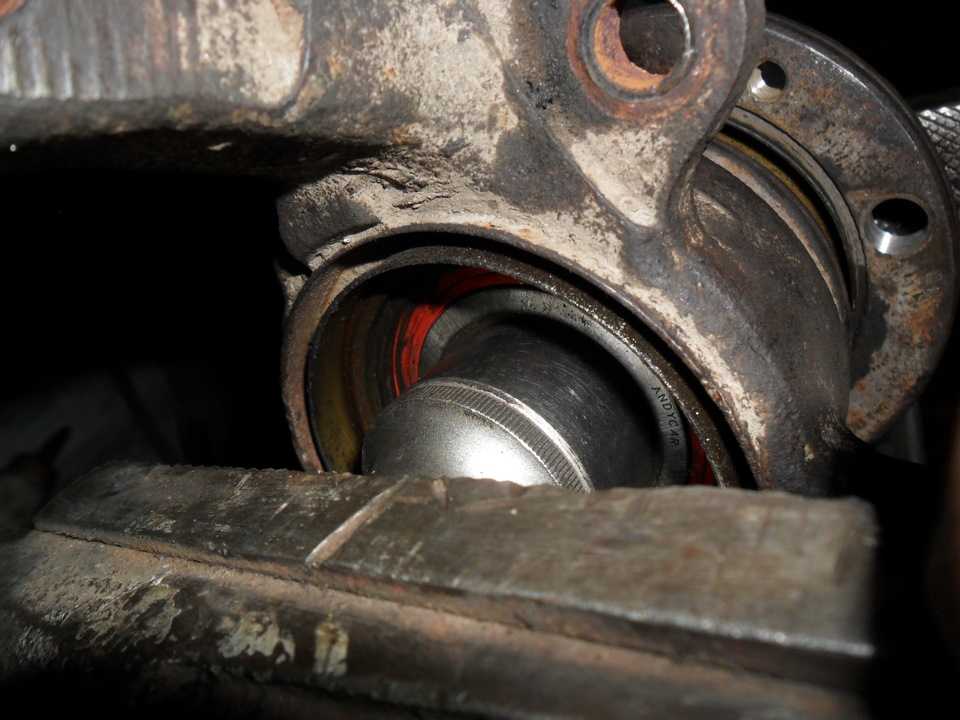

11. Установите поворотный кулак на губки тисков и выпрессуйте ступицу из кулака через оправку или головку подходящего диаметра, прикладывая усилие к торцу ступицы.

12. Достаньте ступицу из кулака. При этом наружная часть внутреннего кольца подшипника остается на ступице.

13. Снимите грязезащитное кольцо со ступицы.

14. Вставьте притупленное зубило между торцами внутреннего кольца подшипника и ступицы и, нанося удары молотком по зубилу, сдвиньте внутреннее кольцо.

15. Съемником спрессуйте внутреннее кольцо подшипника.

16. Щипцами для снятия стопорных колец снимите стопорное кольцо подшипника.

17. Чашечным съемником выпрессуйте подшипник из поворотного кулака и выньте его со съемником.

18. Выньте подшипник из съемника.

19. Очистите и смажьте внутреннюю поверхность поворотного кулака пластичной смазкой.

20. Надфилем зачистите на ступице забоины от зубила. Запрессуйте новый подшипник в поворотный кулак, прикладывая усилия к наружному кольцу подшипника.

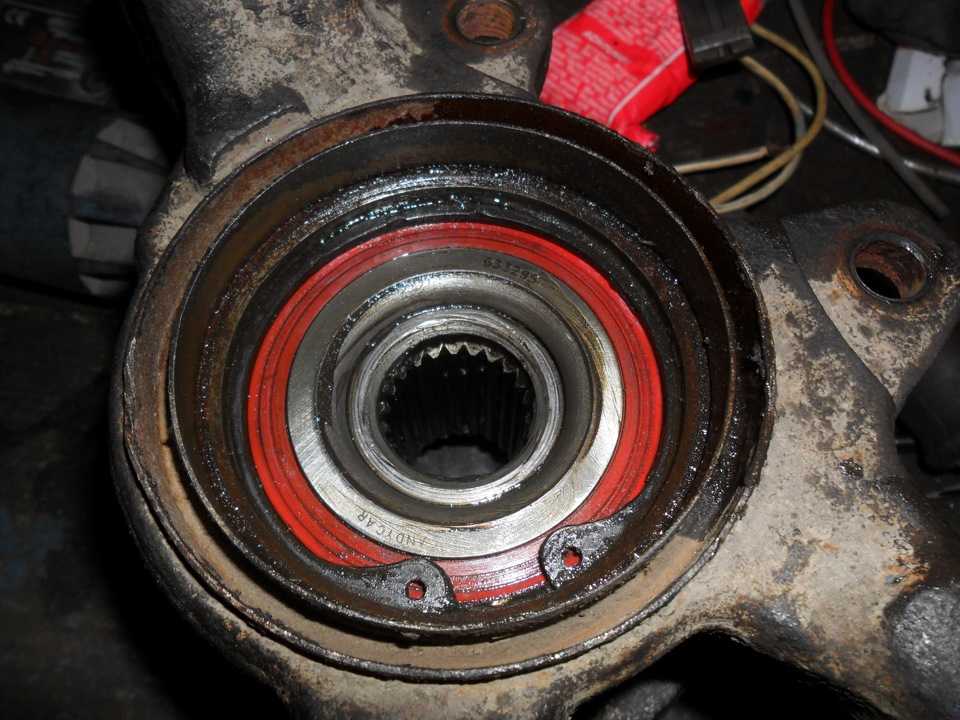

21. Установите в проточку гнезда поворотного кулака стопорное кольцо. При запрессовке ступицы опирайтесь шайбой съемника на внутреннее кольцо подшипника.

22. Дальнейшую сборку производите в обратной последовательности, затяните гайку подшипника предписанным моментом, и обязательно стопорите замятием буртика.

Примечание:

Перед установкой тормозного диска тщательно очистите от ржавчины и окалины привалочные поверхности ступицы и тормозного диска, так как даже мельчайшая частица, зажатая между приваленными поверхностями, вызовет биение тормозного диска и вибрации при торможении.

Если подшипник заменяли со снятием поворотного кулака, то необходимо проверить и отрегулировать углы установки колес на СТО.

В статье не хватает:

• Фото инструмента
• Качественных фото ремонта

Замена подшипника передней ступицы автомобиля ВАЗ «Калина/Гранта».

Замена подшипника передней ступицы автомобиля ВАЗ «Калина/Гранта» выполняются идентичным способом. Это связано с тем, что конструкция ступицы Гранты это модернизированная ступица Калины.

Ступичный подшипник это одним из основных компонентов ходовой части, целостность которой влияет не только на работоспособность автомобиля, но и на безопасность участников дорожного движения. Поэтому диагностика этого элемента должна быть регулярной.

Рекомендуется замену подшипника производить при достижении пробега в 80-100 тыс. км. Но возникают ситуации, когда замену необходимо произвести раньше срока, это связанно из-за воздействия внутренних или внешних факторов.

1.Шум в районе колеса во время движения автомобиля;

2.Вибрация, скрежет или биение колеса во время движения автомобиля;

2.Колесо раскручивается для выявления типа шума;

Как заменить подшипник в Ладе Гранте?

Замена заднего ступичного подшипника потребует присутствия таких инструментов:

• специального съемника, предназначенного для ступиц;
• зубила в паре с молотком;
• съемника для демонтажа стопорных колец;
• головки «30»-го размера;
• тисков;
• приспособления, позволяющего выполнять выпрессовку и обратную установку подшипника;
• плоско-профильной отвертки.

Приступаем к работе.

1. У заднего колеса Лада Гранта снимаем декоративный защитный колпак.
2. Рычаг трансмиссии устанавливаем в позицию, соответствующую 1-й передаче.
3. К передним колесам приставляем упоры против самопроизвольного качения.
4. Ослабляем гайку, фиксирующую непосредственно ступицу. Пользуемся удлиненным воротком. Также «отпускаем» колесные болты.
5. Посредством домкрата вывешиваем тот бок кормы автомобиля, с которого предполагается замена заднего ступичного подшипника.
6. Извлекаем колесо и демонтируем барабан, принадлежащий тормозному узлу автомобиля LADA Granta.
7. «Побеждаем» ступичную гайку и извлекаем упорное кольцо.
8. Вооружившись съемником, с особой аккуратностью спрессовываем ступицу с посадочного места на оси.
9. Извлеченную ступицу зажимаем посредством тисков. Не забываем о снятии стопорного кольца (съемником).
10. Теперь спрессовываем подшипник. Внутреннюю ступичную полость очищаем посредством щетки.
11. Впрессовываем новый подшипник и корректно фиксируем стопорное кольцо. Контролируем правильность посадки элемента во внутренней полости ступицы с целью избегания перекоса.
12. Осуществляем монтаж ступицы. Также нелишним будет очистить компоненты тормозного узла от скопившейся грязи и ржавчины. Здесь пользуемся металлической щеткой, имеющей нежесткую щетину.
13. Возвращаем на место барабан и надеваем колесо.
14. Закручиваем колесный крепеж и опускаем вывешенный бок авто до момента соприкосновения колеса с землей.
15. Выполняем затяжку центральной гайки. Надеваем декоративный колпачок.
16. Обтягиваем колесный крепеж и запускаем мотор LADA Granta. В движении проверяем качество работ. Здесь не должны присутствовать звуковые эффекты, характерные для неисправного подшипника. Когда таковые отсутствуют, то замена заднего ступичного подшипника осуществлена корректно.

Лада Гранта замена переднего подшипника ступицы. Фото и видео инструкция

На ремонте у нас находится автомобиль Лада Гранта, на котором необходимо будет произвести замену переднего подшипника ступицы. Покажем вам подробную фото и видео инструкцию как это сделать своими руками правильно и быстро.

Сразу опишем наш специальный инструмент, который будет использоваться в ремонте. Обратный молоток для снятия ступицы, если у вас его нет, то можно использовать обычный и медную оправку подходящую по размерам. Для выпрессовки подшипника из обратного кулака понадобится вот такой съёмник:

Это мощный болт, набор шайб, упорный подшипник и металлический стакан, в который будет вдавливаться подшипник. При снятии одного из внутренних колец ступичного подшипника (при выпрессовки одно остаётся на ступице всегда), понадобится вот такой съёмник состояющий из двух полуколец:

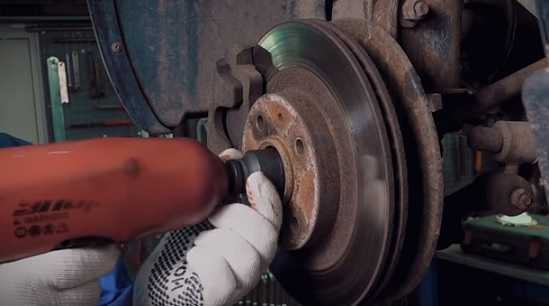

Приступаем к работе, снимаем колесо, отворачиваем ступичную гайку:

Головкой E12 отворачиваем два болта крепления тормозного механизма к поворотному кулаку:

Лучше всего для этих целей использовать большой вороток, болты со временем закивают и тяжело отворачиваются. Предварительно головки зачищаем металлической щёткой.

Поворачиваем тормозной механизм влево-вправо, немного утапливаем поршень и снимаем его с тормозного диска, затем подвешиваем его, чтобы он не мешался и его шланг не находился под нагрузкой. Снимаем тормозной диск со ступицы, перед этим отворачиваем фиксирующие винты, но нам этого делать не нужно, так как они обломаны.

При снятии и установки шарнира, можно легко повредить датчик ABS, поэтому чтобы этого не произошло мы его отворачиваем головкой E8:

Теперь мы снимаем ступицу, нам нужно её выпрессовать из внутренней обоймы подшипника, как мы уже писали, это можно сделать двумя способами, используя обратный молоток:

В качестве связующего звена мы используем болты крепления головки блока, у них такая же резьба как и колёсных болтов, мы их полностью заворачиваем в «тело» ступицы, так чтобы не повредить резьбу.

Второй вариант снять шарнир, открутить шаровую опору и бить изнутри через медную оправку по ступице, если нет обратного молотка. Ступицу мы сняли, но одна из половинок внутренней обоймы остаётся вместе со ступицей и нам её необходимо будет снять.

Снимаем стопорное кольцо подшипника, делаем это щипцами, если не получается, то молотком и отвёрткой можно его немного расшевелить:

Отворачиваем два болта крепления шаровой опоры к поворотному кулаку, делаем это при помощи головки E12:

Делаем мы это для того, чтобы вынуть шарнир из поворотного кулака и можно установить наш съёмник, который будет выпрессовывать наружную обойму из поворотного кулака.

Выводим шарнир из кулака, отводим его в сторонку и подвязываем. Снимаем второе кольцо, которое находится изнутри, если туго идёт, то можно сдвинуть его отвёрткой:

Нам остаётся поставить оправку и выпрессовать подшипник из поворотного кулака, но предварительно, чтобы конструкция не болталась и была жёсткой мы ставим на место шаровую опору.

Вставляем наше приспособление для выдавливания подшипника:

После того как мы сняли наше приспособление вместе с подшипником, мы ставим на место внутреннее кольцо, оно же служит упором для наружной обоймы подшипника, чтобы вы не запрессовали глубже. Смазываем посадочную поверхность консистентной смазкой, чтобы новый подшипник легче заходил. Ставим опять наше приспособление и запрессовываем подшипник. Производим запрессовку пока подшипник не коснётся внутреннего кольцо, которое выступаем ограничителем.

Снимаем внутреннею обойму ступичного подшипника со ступицы, делаем это при помощи съёмника, который мы описывали вначале. Предварительно снимаем защитное кольцо, оно легко поддевается обычной шлицевой отвёрткой. Устанавливаем съёмник, так чтобы он своей острой кромкой впился в пространство между ступицей и обоймой:

Теперь нам необходимо поставить двухлаповый съёмник, мы берём шайбу, в которую упрётся винт съёмника и само приспособление, поджимаем лапы к полукольцам:

Таким образом мы быстро и без проблем сняли внутреннею обойму. В принципе если у вас нет такого съёмника, можно использовать болгарку или зубило, правда есть вероятность при этом повредить ступицу.

Нам осталось всё почистить, поставить кольцо на место и запрессовать ступицу в подшипник.

Видео замена переднего подшипника ступицы в Лада Гранта:

Резервное видео как заменить передний подшипник ступицы в Lada Granta:
