Замена стартера lada largus (ваз ларгус): видео

Ремонт стартера Лада Ларгус

Вам потребуются: ключ «на 8», торцовая головка «на 13», отвертка с крестообразным лезвием, раздвижные пассатижи.

Снимите стартер с автомобиля «Снятие стартера Лада Ларгус»

1. Отверните гайку на нижнем контактном болту тягового реле…

(На фотографии выше показан аналогичный стартер от другой модели автомобиля, но не стартер Лада Ларгус)

2. …и отсоедините шину от контактного болта тягового реле.

(На фотографии выше показан аналогичный стартер от другой модели автомобиля, но не стартер Лада Ларгус)

3. Выверните два винта крепления тягового реле к крышке стартера со стороны привода…

4. …и снимите тяговое реле.

5. Выверните два болта крепления крышки со стороны привода…

6. …разъедините крышку и корпус стартера, извлеките опору рычага вместе с резиновой проставкой…

7. …и рычаг привода.

8. Снимите крышку со стороны привода.

9. Выверните два винта крепления крышки со стороны коллектора…10. …и снимите крышку.

11. Извлеките из статора якорь в сборе со щеткодержателем.12. Снимите щеткодержатель с якоря.13. Сдвиньте по валу якоря ограничительное кольцо с помощью подходящей оправки.

14. Поддев отверткой, снимите стопорное кольцо.

15. Снимите с вала якоря ограничительное кольцо…

16. …и привод.

17. Осмотрите щеткодержатель. Проверьте высоту щеток а щеткодержателе. Если высота 7 мм и менее, замените щеткодержатель новым. Проверьте с помощью омметра изолированные держатели на замыкание с корпусом. Сопротивление должно стремиться к бесконечности.18. На шлицах и цапфах вала якоря не должно быть повреждений (забоины и задиры). Коллектор якоря не должен иметь следов обгорания. Незначительное обгорание устраните ветошью, смоченной в бензине, и мелкозернистой наждачной шкуркой. Проверьте обмотку якоря на короткое замыкание с помощью омметра. Сопротивление должно стремиться к бесконечности.

19. Проверьте, легко ли перемещается якорь тягового реле стартера, замыкаются ли контактные болты контактной пластиной (с помощью омметра).20. Проверьте привод. Зубья шестерни привода не должны иметь значительного износа. Шестерня должна легко проворачиваться относительно ступицы муфты в направлении вращения якоря и не должна проворачиваться в противоположном направлении. Если зубья шестерни изношены ли повреждены либо шестерня проворачивается в обоих направлениях, замените привод.21 На рычаге привода стартера не должно быть трещин и следов значительного износа пазов вилок.Соберите стартер в последовательности, обратной разборке, с учетом следующего.

Альтернативные способы завести двигатель

Завести автомобиль с неполадками в системе стартер/замок зажигания можно при помощи буксировки или «с толкача». Для этого необходимо включить зажигание, выжать сцепление при включенной второй передаче на КПП, разогнать автомобиль до скорости 10-15 км/ч и отпустить сцепление. Если мотор завелся — выключить передачу и плавно остановиться.

Бывают ситуации когда нет возможности растолкать автомобиль до необходимой скорости. В этой ситуации, если проблема не в обмотке стартера или заклинивании его элементов, завести автомобиль можно просто закоротив контакты отверткой или большим гаечным ключом. Для этого необходимо включить зажигание, выключить передачу КПП. Далее под капотом найти стартер, снять защитный резиновый кожух с проводов и замкнуть два больших противоположных контакта. После того как мотор заведется, разомкнуть указанные контакты.

Подобные действия необходимо проводить убедившись в собственной безопасности и в безопасности окружающих.

Не запускается ДВС при исправном стартере

Если в положении ключа замка зажигания «Запуск двигателя» стартер крутит, а мотор не запускается, необходимо выяснить работоспособность ряда элементов.

Диагностика	Неисправность	Порядок устранения
Вращение ДВС происходит медленнее обычного, присутствуют посторонние звуки в подкапотном пространстве.	При низкой температуре возможно застывание моторного масла. Подклинивание навесных элементов двигателя — водяной помпы, генератора. Разрушение элементов шатунно-поршневой группы — задиры на вкладышах или цилиндрах.	Поставить автомобиль на теплую стоянку, чтобы масло нагрелось. Некачественное масло — заменить.
		Заменить генератор/водяной насос или устранить их подклинивание.
		Провести ремонт ДВС.
Стрелка топливного бака в положении «пусто»	Закончилось топливо	Заправить автомобиль
При переводе ключа в положение «зажигание» не слышно срабатывания топливного насоса.	Отсутствует напряжение питания насоса.	Снять топливный насос, подать напряжение на клеммы, если насос работает — проверить цепь электропитания (предохранитель, реле, проводку), а также охранную сигнализацию.
	Насос вышел из строя.	Неработающий насос заменить на новый.
Двигатель можно завести при нажатой педали газа, после отпускания мотор глохнет.	Неисправен датчик регулировки холостого хода.	Установить новый датчик
Двигатель пытается завестись рывками, слышны хлопки в выхлопной системе, высокая вибрация	Отсутствует искра, искрообразование происходит не вовремя.	Проверить наличие искры. Проверить правильность подсоединения высоковольтных проводов или катушек зажигания согласно электросхемы.
		Проверить датчик положения коленчатого вала, при необходимости заменить.
Недостаточное давление в топливной рейке.	Износ бензонасоса.	Насос заменить.
	Забитый топливный фильтр.	Фильтр заменить.
	Поврежденный топливопровод.	Осмотреть топливопровод на наличие заломов и иных повреждений.
	В холодное время года возможно замерзание воды в топливной системе.	Замерзшую магистраль нагреть до плюсовой температуры.
Топливные форсунки не подают бензин	Неисправная форсунка, проблемы в электроцепи.	Замерить сопротивление форсунки, оно должно быть 12 Ом. Неисправную форсунку заменить.
		Проверить электропроводку.
Не работает блок управления двигателем	Отсутствует питание 12В на блоке ЭБУ.	Проверить подачу питания на блок управления.
	Выход из строя ЭБУ	Заменить блок.
Подсос воздуха во впускном коллекторе.	Повреждение впускного коллектора.	Заменить или отремонтировать коллектор.
	Повреждение вакуумных шлангов.	Заменить шланги или подтянуть хомуты.
	Нарушение герметичности впускного тракта	Поменять прокладки впускного коллектора.

После этого проверить совпадение всех меток на ремне, роликах и шкивах. Обрыв ремня ГРМ можно проверить более простым и быстрым способом. Открутить крышку маслозаливного отверстия на двигателе, удостовериться в том, что при попытке запустить ДВС, распредвал вращается, часть его видно под крышкой.

Замена стартера lada largus (ваз ларгус)

Инструмент:

Подъемник электрогидравлический типаП-3,2Г
Гаечный ключ рожковый на 10 мм
Гаечный ключ накидной изогнутый на 10 мм
Отвертка плоская средняя
Вороток под торцевую насадку
Удлинитель под торцевую насадку на вороток
Насадка на вороток на 8 мм
Насадка на вороток на 10 мм
Насадка на вороток на 13 мм
Динамометрический ключ

Снятие

1. Установите автомобиль на двухстоечный подъемник и затормозите его стояночным тормозом.

2. Выключите зажигание, поднимите капот и отсоедините клемму провода «массы» от аккумуляторной батареи с помощью гаечного ключа на 10 мм.

3. Снимите кожух (при наличии) электронного блока управления ЭСУД, отжав два фиксатора плоской отверткой (на фото черная металлическая защита всего ЭБУ — это доработка владельца).

4. Отверните две гайки 1 (на фото ниже) крепления расширительного бачка 2 с помощью рожкового ключа.

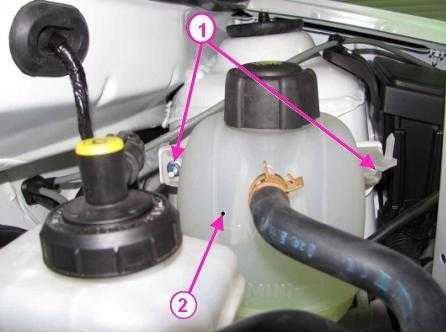

Крепление расширительного бачка:

1 — гайка крепления расширительного бачка;

2 — расширительный бачок.

5. Снимите и отведите в сторону расширительный бачок, не отсоединяя шлангов.

Для автомобилей в комплектации с коробкой передач JR5

6. Отсоедините шарниры 1 (на фото ниже) тросов выбора и переключения передач от коробки передач, воспользовавшись плоской отверткой.

Отсоединение тросов привода выбора и переключения передач КПП JR5:

1 — шарниры тросов выбора и переключения передач.

7. Нажмите с двух сторон на фиксаторы и отсоедините стопоры оболочек тросов выбора и переключения передач от кронштейна коробки передач.

Для автомобилей в комплектации с коробкой передач JH3 (*)

6*. Снимите чехол 1 (на фото ниже) шарнира тяги привода переключения передач.

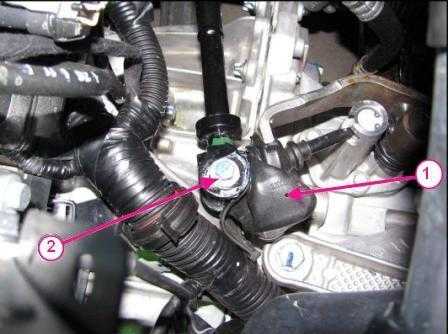

Отсоединение тяги привода переключения передач КПП JH3:

1 — чехол;

2 — болт крепления тяги привода переключения передач.

7*. Отверните болт 2 (на фото выше) крепления тяги привода переключения передач с помощью накидного ключа на 10 мм, снимите дистанционную втулку и отсоедините тягу.

8. Отверните три болта 1 (на фото ниже) крепления стартера с помощью воротка с насадкой.

Крепление стартера:

1 — болт крепления стартера.

9. Поднимите автомобиль подъемником на высоту, удобную для выполнения работы.

10. Отверните гайку 2 (на фото ниже) крепления кронштейна 4 к впускному коллектору 3, воспользовавшись воротком с насадкой.

Детали, создающие ограниченный доступ к стартеру:

1 — стартер;

2 — гайка крепления кронштейна к впускному коллектору;

3 — впускной коллектор;

4 — кронштейн крепления впускного коллектора к блоку цилиндров;

5 — блок цилиндров;

6 — болт крепления кронштейна к блоку цилиндров.

11. Головкой на 17 мм отверните болт 6 (на фото выше) крепления кронштейна 4 к блоку цилиндров 5.

12. Снимите кронштейн 4 (на фото выше) крепления впускного коллектора 3.

13. Отверните гайку 2 (второе фото) с помощью воротка с насадкой на 10 мм и отсоедините жгут 1 (первое фото) проводов системы зажигания от стартера 3.

Крепление жгута проводов системы зажигания:

1 — жгут проводов системы зажигания;

2 — кронштейн крепления жгута проводов;

3 — стартер.

Крепление жгута проводов к стартеру:

1 — жгут проводов;

2 — гайка кронштейна крепления жгута проводов к стартеру;

3 — гайка крепления провода электромагнитного реле стартера;

4 — гайка крепления провода стартера;

5 — стартер.

14. Отверните шоловкой с воротком гайку 4 (фото выше) крепления провода стартера 5.

15. Затем отсоедините провод стартера.

16. Отверните гайку 3 (на фото выше) крепления провода электромагнитного реле стартера 5.

17. Снимите стартер.

18. Опустите подъемником автомобиль.

Установка

1. Установите стартер в порядке, обратном снятию. При этом обеспечьте динамометрическим ключом моменты затяжки резьбовых соединений:

— болт крепления стартера — 44 Н·м (4,4 кгс·м);

— гайка крепления провода стартера — 8 Н·м (0,8 кгс·м);

— гайка крепления провода электромагнитного реле стартера — 5 Н·м (0,5 кгс·м);

— болт крепления тяги привода переключения передач — 27,5 Н·м (2,75 кгс·м).

2. Присоедините минусовую клемму к аккумуляторной батарее.

В статье не хватает:

Стартер с автомобиля Лада Ларгус снимается для его ремонта или замены. О возможных неисправностях стартера вы можете узнать из статьи «Стартер Лада Ларгус» В этой статье мы поговорим о том, как снять стартер с автомобиля.

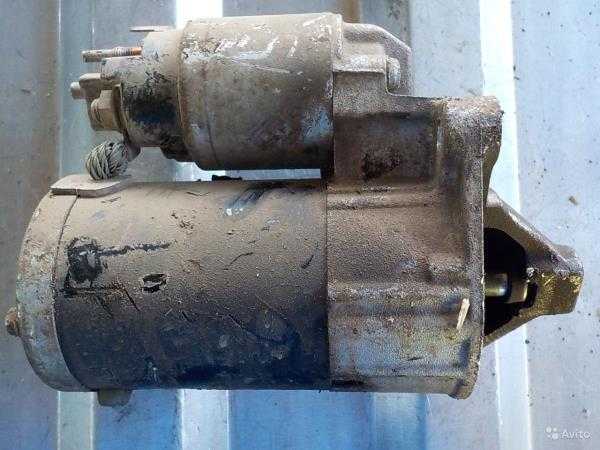

Оригиналы, аналоги, артикулы и цены

Название / артикул / ОЕМ	Цена (Руб.)
LADA Largus 8 кл Румыния Оригинал 8200815083	От 9650
LADA Largus 16 клапанов 8200266777	От 6750
LADA Largus двиг .16 клапанов K4M Valleo 233009141R	От 9100

*цену уточняйте у официального представителя на момент покупки.

Распространенные признаки нестабильной работы

ПУ запускается со второй, третьей попытки: подгорание контактной платы тягового реле;
Стартер вращается с большим усилием: износ щеток, прижимной пружины;
Приводной вал выходит из зацепления в неким опозданием: износ бендикса, зубьев маховика.

Где установлен стартер в автомобиле Лада Ларгус

Как и во многих моделях семейства Лада, ПУ расположен в моторном отсеке, ближе к маховику, с торца стенки блока цилиндров.

Советы для упрощения диагностики и ремонта

Для диагностики неисправности автомобиля Лада Ларгус могут понадобиться специальные инструменты и приспособления. При наличии проблем с подачей топлива, необходимо измерить давление в топливной рейке, для этого понадобиться специальный манометр с переходником. При его отсутствии, можно открутить шланг подачи бензина от рейки, опустить его в пустую емкость, включить зажигание и замерить сколько литров топлива насос накачает за одну минуту. Исправный насос Лады Ларгус за одну минуту накачивает примерно полтора литра топлива.

Работоспособность датчика положения коленчатого вала можно проверить при помощи омметра — прибора, показывающего электрическое сопротивление. Рабочий датчик имеет сопротивление около 250 Ом, а при приближении к датчику куска металла, это значение должно меняться.

Наличие искры легко проверить сняв высоковольтный провод или катушку зажигания со свечи и приблизив контакт на расстояние 2-3 мм к железному элементу двигателя. Во время запуска ДВС, между проводом/катушкой и элементом мотора будет проскакивать электрический заряд — искра. Во время процедуры необходимо использовать специальные изолирующие перчатки или инструменты.

Проблемы со стартером, способы их решения на Лада Ларгус

Принято делить поломки на электрические и механические по природе их происхождения.

Электрические

Наиболее распространенный тип поломки. Осмотру подлежит участок электрической проводки от рулевой колонки к стартеру.

Признаки:

Медленное проворачивание ротора;
ПУ не реагирует при подаче тока;
Стартер щелкает, но не крутит. Вероятнее всего межвитковое замыкание, обрыв проводки, неисправно втягивающее реле;
Износ якоря, щеток.

Чтобы диагностика была максимально продуктивной, исключите следующие поломки. Для этого необходимо проверить:

наличие заряда в аккумуляторной батарее;
плотность фиксации клемм АКБ;
целостность проводки. В первую очередь осматриваем участок от рулевой колонки к ПУ, а уж после оставшиеся;
исправность замка зажигания. Недопустим люфт, плохой контакт, задержки с поворотом.

Механические

Неподвижный коленвал при рабочем стартере — признак неисправности обгонной муфты, прижимной пружины, износа стопорного кольца, маховика. Металлический скрежет при вращении — это свидетельствует об износе зубьев маховика, возможных обрывах. Если не заводится стартер, то причина в неисправной электрической части.

После запуска мотора ПУ продолжает вращение:
