Порядок демонтажа подшипника на ВАЗ 2109 — 2108
Для начала необходимо выполнить следующие действия:
- Снимаем пылезащитный колпачок и срываем ступичную гайку
- Поднимаем автомобиль домкратом и снимаем заднее колесо
- Снимаем тормозной барабан
Далее можно до самого конца открутить гайку ступицы, используя подходящий вороток и головку:

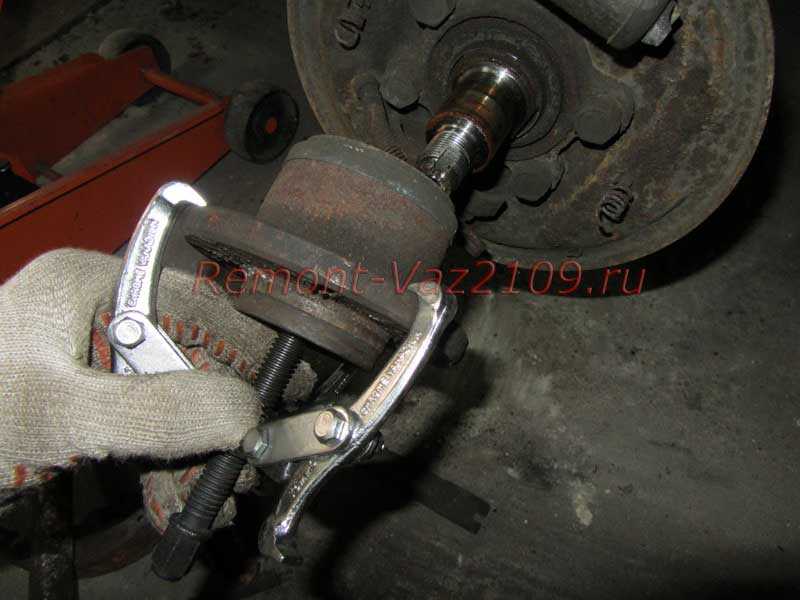

После чего вынимаем гайку. Затем устанавливаем специальный съемник с поворотными захватами, и закручивая его шток, стягиваем тем самым саму ступицу с полуоси, как это наглядно продемонстрировано на фото ниже:
В итоге получается примерно следующий результат.
Теперь зажимаем ступицу в тисках, и с внутренней стороны при помощи щипцов вынимаем стопорное кольцо.
После этого переворачиваем ступицу и при помощи подходящей проставки и молотка выбиваем подшипник наружу:
Конечный результат проделанной работы можно посмотреть на фото внизу:
Важные моменты
Ступичная гайка на ВАЗ 2109 закручивается очень сильно, а кроме того, она часто бывает покрыта ржавчиной. Может потребоваться огромное усилие, чтобы стронуть её с места. В такой ситуации помочь может жидкость WD-40. Если этой жидкости под рукой нет, гайку можно обильно полить маслом и подождать 10 минут.
Далеко не у каждого автовладельца под рукой есть съёмник для ступичных подшипников. В этом случае для извлечения подшипника можно воспользоваться молотком и обрезком стальной трубы подходящего диаметра (около 4,5 см). Главное при этом — не повредить трубой внутреннюю поверхность ступицы
Если после выпрессовки там останутся царапины и выбоины, новый подшипник быстро выйдет из строя.
При обратной сборке ступицы особое внимание следует уделить затягиванию ступичной гайки. Если она будет затянута слабо, возникнет люфт, который вновь приведёт к износу подшипника
Поэтому с торцовой головкой на 30 следует использовать самый длинный вороток, чтобы усилие при затягивании ступичной гайки было максимальным.
Замена ступичных подшипников — процедура, с которой рано или поздно столкнётся каждый владелец «девятки». Вопрос только в том, будет ли он готов к этому. Если водитель предпочитает ремонтировать свою машину самостоятельно, то имеет смысл приобрести в магазине съёмник для ступиц и подшипников. Этот нехитрый инструмент значительно облегчит работу, а также сэкономит автовладельцу массу времени и нервов.
Замена задних ступиц
Ваз 2109 задняя ступица и ее ремонт
Чтобы произвести быструю и при этом качественную замену задних ступиц, необходимо:
- Поднять машину на домкрат.
- Открутить гайку колеса. Для этого пригодится головка на 30.
- Снять само колесо. Чтобы облегчить себе данный процесс, нужно просто потянуть его вперед, а другой рукой слегка выталкивать его сзади.
- Снять тормозной суппорт.
- Сняв тормозной барабан, появится доступ к ступице. В некоторых случаях он прикипает к ступице, поэтому чтобы вытащить, ее следует прессовать. Поэтому многие снимают ступицу вместе с барабаном или диском (если тормоза дисковые), а после этого покупают и новый диск, и новую ступицу.
- Отвинтить ступичную гайку. Крепится она тремя болтами. Поскольку болты находятся слишком близко, а здесь и без того очень мало свободного пространства, крутить головку будет очень непросто.
Примечание: чтобы слишком затянутый болт «поддался», его следует слегка подогреть
Раскаленным железом намного проще управлять, хотя действовать нужно осторожно, чтобы не обжечься, ведь оно очень быстро нагревается до высоких температур
- Отверткой выпячивать ступицу с обратной стороны.
- Прочистить посадочное место от пыли и грязи. Тщательно смазать его обезжиривателем.
- Если новая ступица была куплена без сальника (а обычно они так и продаются), то манжету можно снять со старой и установить на новую. Перед установкой сальник необходимо смазать специальной жидкостью.
Примечание: при необходимости под сальник можно несколько раз капнуть герметиком, чтобы он лучше сел.
- Поставить ступицу на место. Слегка закрутить ступичную гайку, чтобы ступица не выпала.
- Вдавливать ее внутрь.
- С обратной стороны закрутить все необходимые винты.
Как заменить подшипник задней ступицы
Ваз 2109 ступица заднего колеса
Для начала лучше проверить, действительно ли задний подшипник неисправен. Этот процесс лучше производить вместе с помощником. Для этого:
- Поднять колесо на домкрат. Также можно воспользоваться подъемником или смотровой ямой.
- Завести машину.
- Включить 3 или 4 передачу.
Примечание: гул слышен сразу же.
Чтобы не мешал звук двигателя, нужно нажать на сцепление, выключить зажигание и послушать, нет ли посторонних звуков. Если гул по-прежнему наблюдается, значит проблема была, действительно, в подшипнике.
Ваз 2109 ступица задняя
- Отвернуть гайку ступицы. Делать это лучше вдвоем.
- Освободить поворотный кулак от шаровой опоры.
- Вынуть тормозной суппорт, открутив два болта на 17.
- Снять тормозной диск вместе со ступицей. Так легче.
- Если покрутив диск будет снова слышен непонятный звук (напоминает скрип), значит проблема была именно в подшипнике.
- Не обойтись без специального инструмента. Это длинный болт с гайкой.
- Появится доступ к подшипнику.
- Нужно снять стопорное кольце при помощи круглогубцев, для которых здесь есть специальное отверстие.
- Снять подшипник при помощи съемника.
Примечание: нельзя делать это с помощью кувалды, так как она только испортит его «гнездо».
- Снять подшипник.
- Поменять его.
- Собрать все в обратном порядке.
Примечание. Причиной гула может быть также то, что подшипник плохо смазан или на его поверхности есть трещины.
- Перед запрессовкой нужно тщательно очистить поверхность (даже маленькая песчинка может повлиять на вставление подшипника).
- Собрать все обратно.
- Самым сложным будет – установить шаровую на место. Здесь просто не обойтись без помощника.
Заменить ступицу можно и своими руками. Причем этот процесс не занимает слишком много времени. Тем более, сейчас в Интернете есть множество фото и видео на данную тему.Инструкция, предложенная здесь, также может помочь в этом непростом вопросе
Ей следует уделить максимальное внимание. Все, что нужно – разобраться
А самое главное, что цена домашнего ремонта будет намного ниже той, что предлагают автосервисы. Заплатить нужно будет только за ступицу или подшипник (смотря на то, что нужно поменять).
Завершение операции
После этого на свое место возвращается шайба и гайка, а ступица вбивается окончательно до упора. После того как это сделано, тормозной диск возвращается на место, одевается колесо, завинчиваются все болты, а автомобиль снимается с домкрата. После окончания всех работ необходимо докрутить гайку ступицы. Стоит отметить, что момент затяжки должен быть 19-23 кгс/м. Иначе говоря, докручивать ее нужно с тем же усилием, с которым до этого она снималась.
После этого на ступицу одевается колпак. Замена подшипника завершена, и автомобиль ВАЗ-2109 готов к дальнейшей эксплуатации.
Установка нового ступичного подшипника на ВАЗ 2109 — 2108
Берем новый подшипник и смазываем его обойму, а также внутреннюю поверхность ступицы, смазкой типа «литол»:
А теперь аккуратно наставляем новый подшипник и запрессовываем его на свое место.
Делать это стоит очень осторожно, чтобы не было перекосов и чрезмерных усилий. Можно это выполнять, наставляя деревянный брусок и аккуратно бить молотком по центру:
А затем до конца забить все той же проставкой, что и при снятии. Запрессовывать необходимо до тех пор, пока не появится углубление под стопорное кольцо, соответственно ставим его на место, сживая щипцами:
Далее смазываем внутреннюю часть обоймы подшипника, саму полуось и одеваем ступицу. Сначала можно руками попробовать ее набить, но лучше всего делать это при помощи наставки и бить по внутренней обойме подшипника. На фото ниже показано стрелкой:
Устанавливаем все оставшиеся детали в обратном порядке.
Снятие и замена ступичного подшипника на ВАЗ 2109
Занятие не из легких, если у вас нет съемника. Времени потратите очень много, да и навредить можно неслабо. Съемником работать достаточно просто – установили его и, зажав в тисках ступицу, постепенно крутите болт ключом.
Гораздо сложнее без него – необходима проставка, которая устанавливается на обойму. И, размахиваясь хорошим молотком, наносите удары по проставке. Долго и нудно, но сделать можно. Только не забудьте извлечь стопорное колечко из паза, иначе проблем не миновать.
На втором этапе – установка нового элемента. Если уж прямо, то тут лучше использовать съемник, так как запрессовка при помощи молотка – это чересчур варварский метод. Можно немного нагреть ступицу (только не сильно, так как в конструкции подшипника присутствуют резиновые элементы).
А сам подшипник задолго до начала ремонта положить в морозильную камеру. Простая физика, ничего более – ступица расширяется, а подшипник сужается. В итоге установка облегчается в разы. После запрессовки вам остается только установить на место стопорное кольцо и приступить к сборке всего узла.
Аналогично выполняется и ремонт на второй полуоси автомобиля. На этом замена заднего подшипника ВАЗ 2109 может считаться завершенной, а гул и шум пропадут. А напоследок небольшое видео о проведении работ на переднеприводных автомобилях:
