Схема реле и предохранителей Шевроле Нива до 2009 (дорестайлинговая)
Года выпуска
| 2002 | 2003 | 2004 | 2005 | 2006 | 2007 | 2008 |

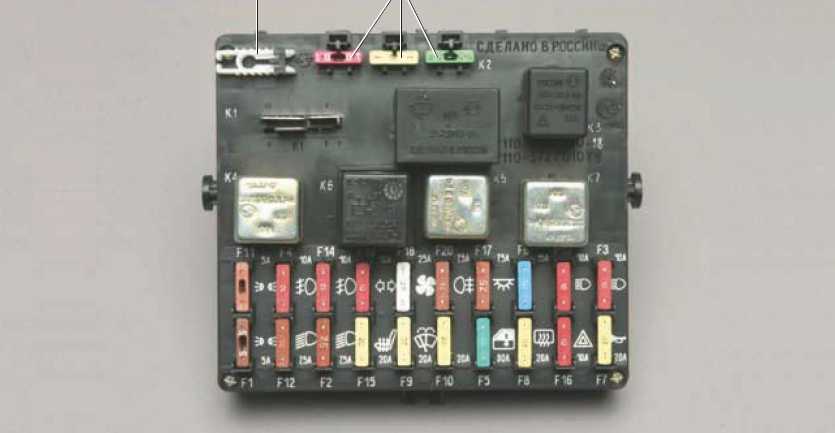

Схема реле
| Номер на схеме | За что отвечает |
| К1 | перемычка |
| К2 | реле стеклоочистителя (дворника) |
| К3 | реле-прерыватель указателей поворота и аварийной сигнализации |
| К4 | реле ближнего света фар |
| К5 | реле дальнего света фар |
| К6 | дополнительное реле |
| К7 | реле обогревателя заднего стекла |
Плавкие предохранители и вставки
| Номер-наименование | За что отвечает | Сила тока, в А |
| F1 | лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней. | 5 А |
| F2 | ближний свет в левой фаре. Аналогично реле К4. | 7,5 А |
| F3 | дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. Аналогично реле К5. | 10 А |
| F4 | резервный предохранитель. | 10 А |
| F5 | электрические стеклоподъемники передних дверей и их реле. | 30 А |
| F6 | блок управления блокировкой дверных замков. | 15 А |
| F7 | звуковой сигнал и его реле, предохранитель прикуривателя | 20 А |
| F8 | элемент и реле обогрева заднего стекла контакты. Аналогично реле К7. | 20 А |
| F9 | обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей. | 20 А |
| F10 | резервный | 20 А |
| F11 | лампы правых габаритных огней. | 5 А |
| F12 | ближний свет в правой фаре, моторедукторы корректоров света фар. Аналогично реле К4. | 7,5 А |
| F13 | дальний свет в правой фаре. Аналогично реле К5. | 10 А |
| F14 | резервный предохранитель. | 10 А |
| F15 | резервный предохранитель. | 20 А |
| F16 | прерыватель указателей поворота и аварийной сигнализации в режиме «аварийки». Аналогично реле К3. | 10 А |
| F17 | освещение салона, лампа индивидуальной подсветки, лампы стоп-сигналов, контрольная лампа «чек» неисправности системы управления двигателем. | 7,5 А |
| F18 | электродвигатель печки и его переключатель. | 25 А |
| F19 | прерыватель указателей поворота и аварийной сигнализации в режиме поворотов, контрольная лампа включения габаритов в выключателе света, лампы поворотников, контрольные лампы поворотников на приборной панели, контрольная лампа дифференциала. | 10 А |
| F20 | резервный. | 7,5 А |
Выносные реле
Ниже основного блока реле расположены так называемые выносные реле в количестве 4 штук.
| Номер выносного реле | За что отвечает |
| 1 | реле стеклоподъемников |
| 2 | реле противотуманных фар (ПТФ) |
| 3 | реле звукового сигнала |
| 4 | реле электропривода наружных зеркал |
Ремонт задних осветительных приборов автомобиля Лада Веста
Замена ламп и наружных фонарей на задних крыльях
Подготавливаем автомобиль для ремонта. Выключаем зажигание. Поднимаем капот и ключом на 10 отсоединяем минусовую клемму от аккумулятора.
Открываем крышку багажника.
Открываем окошко в обивке 1 (рис. 1), багажника в месте крепления заднего фонаря.
Головкой на 8 отворачиваем три гайки 3 крепления фонаря заднего наружного к кузову
Осторожно, преодолевая сопротивление бокового фиксатора, снимаем фонарь 1,
рисунок 2, задний наружный в сборе с фиксатором.
Установку фонаря заднего наружного выполняем в порядке обратном снятию.
При установке нужно обеспечить:
— вхождение фиксатора 2, рисунок 3, в отверстие на заднем крыле;
— уплотнение фонаря по сопряжению с кузовом.
Крутящий момент затяжки гаек 2 — 3 Нм (0,2…0,3 кгс.м).
Замена ламп
Для замены лампы указателя поворота на наружном фонаре 1, рисунок 2, расположенном на крыле автомобиля, необходимо:
— открыть окно в обивке багажника, обеспечив доступ к патрону лампы указателя поворота;
— повернуть патрон 1, рисунок 3, против часовой стрелки и извлечь его из посадочного места в сборе с лампой;
— извлечь лампу из патрона, потянув ее на себя.
Чтобы заменить лампы сигнала торможения / габаритного огня на наружном фонаре, расположенном на крыле автомобиля, необходимо:
— открыть окно в обивке багажника, обеспечив доступ к патрону лампы сигнала торможения / габаритного огня;
— повернуть патрон 3 против часовой стрелки и извлечь его из посадочного места в сборе с лампой;
— извлечь лампу из патрона, повернув ее против часовой стрелки.
Установку новых ламп в фонари задние наружные проводить в порядке обратном снятию.
Тип устанавливаемой лампы должен соответствовать таблице.
Ремонт заднего фонаря внутреннего, на крышке багажника
Выполняем работы по подготовке автомобиля к ремонту.
Открываем крышку 1, рисунок 4, багажника.
Плоской отверткой извлекаем 10 кнопок 2 крепления обивки, и снимаем обивку 3 крышки багажника.
Отсоединяем от патронов 1 и 2, рисунок 5, ламп фонаря 3 заднего внутреннего колодки жгута 5 проводов заднего дополнительного.
Головкой на 8 отворачиваем три гайки 4 крепления фонаря заднего внутреннего к крышке багажника и снимаем фонарь.
Установку фонаря заднего внутреннего выполнить в порядке обратном снятию.
При установке нужно обеспечить уплотнение фонаря по сопряжению с крышкой багажника.
Крутящий момент затяжки гаек 2…3 Нм (0,2…0,3 кгс.м).
У автомобиля Лада Веста лампа сигнала торможения и габаритного света, а также лампа указателя поворота расположены на заднем крыле. Дублирующая лампа габаритного света и лампа света заднего хода расположены на крышке багажника.
При необходимости замены одной из ламп достаточно открыть клапан в обивке, закрепленный на застежке-«липучке».
Новую лампу P21/5W устанавливаем в обратной последовательности. При этом два выступа, расположенных несимметрично относительно оси лампы, должны войти в соответствующие пазы патрона.
Отсоединив все показанные пистоны, аккуратно отгибаем обивку.
