Замена стоп сигнала lada 21083 (ваз 21083)

Порядок поиска неисправности

Наиболее часто выходят из строя лампы. Начинать лучше всего с них. Если они исправны, снимите с лягушки штекера и соедините их между собой. На штекерах должно быть +12.

При отсутствии напряжения проверяем предохранитель. При целом предохранителе проверяем разъем Ш12. Подав 12V на контакт 3 разъема Ш12 напряжение должно появиться. Проверяем напряжение на контактах предохранителя. Если напряжение на предохранителе присутствует с обеих сторон, пробуем подать +12 непосредственно на штекера лягушки. При загоревшихся фонарях меняем блок предохранителей.

Блок предохранителей ремонтируется только в специализированных мастерских. В данном случае могла перегореть дорожка платы.

Когда на штекерах лягушки напряжение присутствует, но фонари не горят, проверяем 12V непосредственно на контактах платы фонарей. Если напряжение есть, но лампа не горит, проверяем контакт разъема. Когда напряжение на контакте платы есть, но лампа не горит, вынимаем лампу и проверяем наличие 12V непосредственно на ток проводящей поверхности цоколя. Если напряжение есть и контакт чист, проверяем корпусную часть цоколя. При необходимости заменяем плату фонаря.

Крайне редко происходит обрыв провода стоп сигналов. Жгут проводки выходит из-под щитка приборов и идет по полу автомобиля под ковриком. Оба фонаря стоп сигналов соединены параллельно. Проверяем целостность провода от лягушки до фонарей. При необходимости заменяем отдельно взятый стоповый провод.

Характерные неисправности

Если не горят стоп сигналы, то это может быть сама лампа стоп сигнала плафона автомобиля. Одновременный выход ламп обоих плафонов редок, но и такая поломка встречается.

1. Стоп сигналы на ваз 2107 могут отказать из за плохого соединения электрических разъемов автомобиля.
2. Вышел из строя предохранитель.
3. Вышла из строя лягушка тормоза.
4. Проблемы лампы стоп сигнала.

Лампа может перегореть по ряду причин. Это и длительный срок эксплуатации, и заводской брак, и грязь или вода, попавшие на цоколь.

Наиболее часто встречается такой заводской брак, как отсутствие соединения корпусного проводка лампы. В этом случае цоколь лампы часто начинает крутиться даже от незначительных усилий.

Иногда окисляется припой на цоколе. Эту проблему легко устранить, зачистив припой ножом или наждачной шкуркой.

Окисляется и плата плафона. В этом случае поверхность очищается стиральной резинкой до появления блеска.

В разных плафонах одновременно могут возникнуть разные неисправности. Это может произойти и одновременно!

Визуальный осмотр лампы может ничего не дать. Ее следует проверять прямым подключением к источнику +12.

Плохое соединение разъема. Задние фонари соединяются с электрической схемой разъемами. Именно здесь таится максимальное количество неприятностей.

Стопари могут не гореть от плохого соединения или от окисления платы. Снимите разъем и протрите плату стиральной резинкой до блеска.

Поломка может быть и в самом разъеме. Контакты разъема очень нежные. Они могут отойти или отгореть. Если они отошли, их немного приподнимают вверх иголкой. Если контакт отгорел, то либо замените его, либо замените весь разъем.

В блоке предохранителей есть разъем Ш12. Там тоже могут отойти контакты. Пошевелите его.

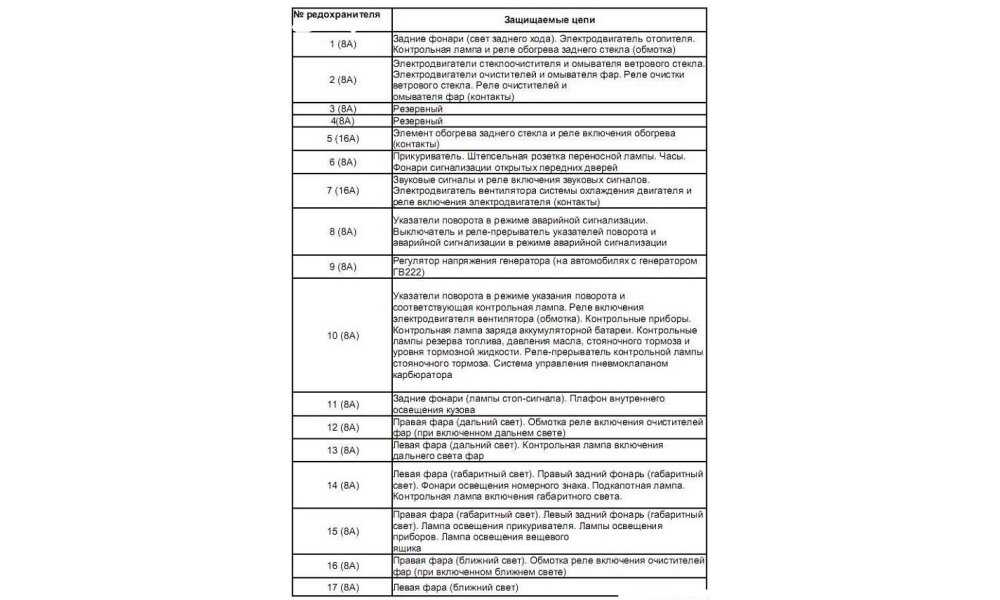

Неисправность предохранителя. Лампы стоп сигнала работают через предохранитель 11. Проверить его можно тестером. Предохранитель в старых блоках имеет номинал 8А. В новых блоках 10А. Предохранители необходимо ставить только расчетного номинала. Они рассчитаны на срабатывание при определенном токе в цепи. На немного больший ток рассчитаны и все ток передающие элементы электропроводки. Превышение тока в цепи может привести к выходу из строя как самой проводки, так и дорожек блока предохранителей.

Неисправность лягушки. Лягушка расположена сверху педали тормоза. Проверить ее исправность очень просто. Снимите оба разъема с лягушки и соедините их между собой. Если стоп сигналы загорелись, значит ее необходимо заменить.

Лягушка крепится гайкой на штоке и контргайкой. Снимите фиксирующую пластмассовую гайку, снимите контргайку и выньте лягушку из кронштейна.

При установке лягушки добейтесь такого положения, чтобы стопари загорались при нажатии на педаль тормоза на 1,5-2 см. Обязательно устанавливайте защитную пластмассовую гайку штока. Это предохранит шток от выхода из строя.

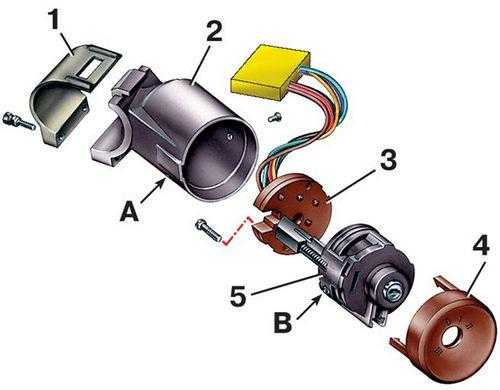

Замена личинки замка или контактной группы

Как заменить распредвал написано здесь

Перед началом работы нужно обесточить замок зажигания ВАЗ 2108, для этого как всегда снимаем минусовую клемму с АКБ. Далее нужно снять кожух рулевой колонки. После, с целью облегчения процедуры замены личинки извлеките замок зажигания. Произведите замену неисправной личинки замка рабочей и соберите все в обратной последовательности. Установите замок зажигания на место.

Другие статьи на тему «Электросистемы»:

Если же у вас все намного сложнее и замена личинки или контактной группы ни к чему не привела, вам не избежать замены замка зажигания, как это сделать читайте далее.

1. Для данной работы нужно использовать специальные болты с отрывными головками, не рекомендую использовать вместо них — двадцатимиллиметровые М6, поскольку в таком случае снять ваш замок зажигания будет проще не только вам, но и угонщикам.
2. Используя зубило, нужно открутить или сбить болты.

1. Перед заменой замка поверните ключ в положение «I», чтобы защелка-фиксатор, которая блокирует механизм рулевого вала, могла войти в корпус замка.
2. Теперь, когда ничего не мешает, можете начинать установку нового замка зажигания.
3. Установите его на рулевой колонке, закрепите скобой, затем затяните конструкцию новыми крепежными болтами.
4. После установки не забудьте убедиться в правильности работы блокировочного механизма рулевого вала, если механизм не срабатывает, после полного оборота руля — нужно отрегулировать положение замка зажигания на рулевой колонке.
5. По завершению регулировки положения и проверки работоспособности механизма блокировки, затяните болты до полного отрыва головок, для этого используйте накидной ключ на «10».

Рассмотрим, что нужно делать, если у Ваз 2108 2109 21099 не открывается дверь. Для примера возьмем что не открывается передняя дверь со стороны водителя. Дверь не открывается снаружи. То есть Вы нажимаете на язычок ручки, он проваливается, но дверь при этом не открывается. Возможные причины: — Сломалась клавиша двери. Клавиша сделана из силумина, поэтому если замок подмерзает, как это часто бывает зимой, то надавив на нее с большой силой можно ее сломать. Для замены клавиши необязательно покупать всю ручку целиком, продаются специальные ремкомплекты ручек дверей Ваз 2108 2109 21099. Как правило ремкомплект состоит из двух клавиш и поводков клавиш ручек. Клавиша с обратной стороны имеет два выступа. Только один выступ толкает поводок при нажатии на клавишу, второй выступ необходимо откусить. — Сломался поводок, который толкает клавиша. Та же история: силумин,мороз, чуть сильнее надавил и поводок сломался.

— Тяга от ручки отсоединилась от замка. В этом случае ничего покупать не надо, нужно просто снять обшивку двери и закрепить тягу к замку.

Последовательность действий по снятию обшивки двери Ваз 2108 2109 21099: 1) Открываем дверь и вынимаем облицовку внутренней ручки открытия двери.

2) Откручиваем винты крепления ручки подлокотника и снимаем ее.

3) Снимаем ручку стеклоподъемника, для этого необходимо отверткой отдавить зуб, одной из обналичек ручки. 4) Откручиваем винты крепления кармана обшивки двери. 5) Откручиваем кнопку выключения замка.

6) Потихоньку, без особых усилий снимаем облицовку с двери.

Для снятия ручки с двери необходимы еще следующие шаги: 7) Отсоединить тягу ручки от замка.

Открутить две гайки крепления ручки к двери.

9) Вынуть ручку через проем в двери. Если дверь не открывается снаружи ее всегда можно открыть изнутри, однако иногда бывает, что и изнутри дверь Ваз 2108 2109 21099 не открывается. Причина: — Тяга от клавиши внутренней ручки отсоединилась от замка. Тут также ничего не остается как снять обшивку двери и посадить тягу на место.

Если дверь не открывается ни снаружи, ни изнутри, то необходимо изнутри салона снять обшивку, или хотя бы отогнуть ее, чтобы была возможность рукой надавить на рычаг замка и открыть дверь. На Главную.

https://youtube.com/watch?v=eNH7o1KqxxQ

Источники

• http://tuning-lada-2109.ru/ustranenie-shuma-zadnej-dveri-vaz-2109/
• http://vaz-remont.ru/remont-vaz-2108-samostoyatelnaya-zamena-zamka-zazhiganiya/
• http://vaz2109.net/ekspluatatsiya-avtomobilya/ne-otkryivaetsya-dver-vaz-2109.html

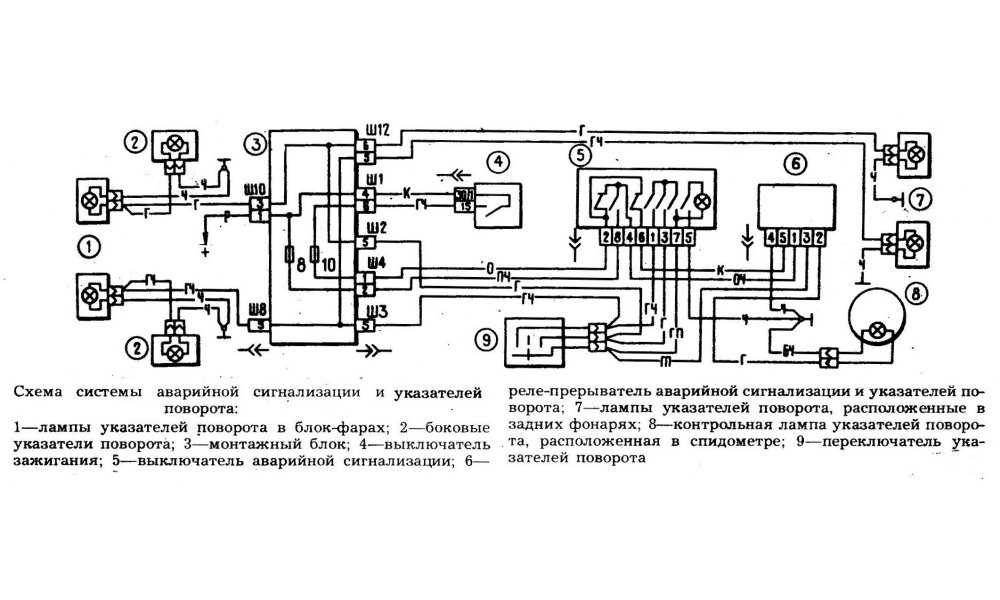

Нумерация выводов монтажного блока 2114-3722010

Разъём	Контакт	Цвет провода	Назначение
X1 (Ш1)	1	Б	стеклоподъемники
2	Г	выключатель зажигания (кл. 15/2)
3	ГП	выключатель зажигания (кл. 15)
4	ЖГ	переключатель эл.двигателя отопителя
5	Р	выключатель зажигания (кл. 30/1)
6	КР	выключатель зажигания (кл. 30)
7		блокировка дверей
8	П	выключатель зажигания (кл. 50)
X2 (Ш2)	1	БГ	переключатель очистителя заднего стекла
2	Г	переключатель указателей поворотов (правый)
3	РП	включатель стоп-сигналов
4	Б	контрольная лампа целостности ламп
5	ПЧ	включатель аварийной сигнализации
6	ГБ	дверь левая передняя
7	ОБ	включатель задних противотуманных огней
8	34	контрольная лампа дальнего света
9	—
10	4	включатель задних противотуманных огней
11	сч	контрольная лампа резерва топлива
12	ПЧ	контрольная лампа уровня топлива
13	БЧ	плафон освещения салона
14	КГ	контрольная лампа ручного тормоза
15	гч	переключатель указателей поворотов (левый)
16		эл.двигатель фароочистителя
17	—
X3 (Ш3)	1	ж	датчик скорости
2	чп	включатель аварийной сигнализации
3	ГП	переключатель указателей поворотов
4	СБ	контрольная лампа уровня масла
5	Ч	масса
6	РБ	контрольная лампа уровня омывающей жидкости
7	РО	контрольная лампа износа тормозных накладок
8	3 в	включатель фар
9	ЖЗ	переключатель стеклоочистителя ветрового стекла
10	ПГ	патрон подключения переносной лампы
11	выключатель зажигания (кл. 15)
12	РЧ	включатель омывателя заднего стекла
13
14	ж	контрольная лампа противотуманных фар
15
16	СГ	указатель давления масла
17
18	Р	переключатель стеклоочистителя
19	СО	переключатель стеклоочистителя
20	С	переключатель стеклоочистителя
21	ОБ	включатель задних противотуманных фар
X4 (Ш4)	1	ЗП	Вкл. и контрольная лампа обогрева заднего стекла
2	ГБ	переключатель света фар (дальний свет)
3	О	стеклоочиститель
4	БЧ	включатель наружного освещения
5	К	реостат освещения приборов
6	Р	аккумулятор
7	ЧБ	переключатель очистителя и омывателя ветрового стекла
8	О	колодка Ш4 монтажного блока клемма 3
9	СЧ	включатель звуковых сигналов
10	БП	включатель стоп-сигналов
11	Р	аккумулятор
12	СП	переключатель света фар (ближний свет)
13		предупредительный свет
14	—
15	—
16	РГ	контрольная лампа уровня тормозной жидкости
17	ЗБ	указатель температуры охлаждающей жидкости
18	КБ	контрольная лампа заряда аккумуляторной батареи
19	ЖЧ	включатель противотуманных фар
20	РЗ	контрольная лампа уровня охлаждающей жидкости
21	Ж	тахометр
X5 (Ш5)	1	3	дальний свет (правый)
2	3Ч	дальний свет (левый)
3	СЧ	ближний свет (левый)
4	П	стартер (кл. 50)
5	ПБ	электровентилятора охлаждения радиатора
6	С	ближний свет (правый)
X6 (Ш6)	1	—
2	3	включатель света заднего хода
3	ГЧ	указатель поворота (левый передний)
4	—
5	—
6	—
7	—
8	ЖЧ	габаритный огонь (правый передний)
9	БЧ	терморегулятор электровентилятора
10	ЖЧ	габаритный огонь (левый передний)
11	Г	указатель поворота (правый передний)
12	включатель света заднего хода
13	РГ	датчик уровня тормозной жидкости
X7 (Ш7)	1	—
2	ЖГ	эл.двигатель фароочистителя
3	Б	эл.двигатель фароочистителя
4	—
5	СБ	датчик уровня масла
6	СЧ	звуковые сигналы
7	С	датчик скорости
8	ЗБ	датчик температуры охлаждающей жидкости
9	КБ	генератор (кл. 61)
10	Р	насос омывателя ветрового стекла
11	БЧ	включатель подкапотной лампы
12	РБ	датчик уровня омывающей жидкости
13	РЧ	тормозные накладки
14	—
15	КП	тахометр
16	РЗ	датчик уровня охлаждающей жидкости
17	ЖБ	реле противотуманных фар
X8 (Ш8)	1	ЖП	реле противотуманных фар
2	ЖЧ	противотуманная фара (левая)
3	Ж	противотуманная фара (правая)
4	ГП	катушка зажигания
5	Р	генератор (кл. 30)
6	Р	генератор (кл. 30)
7	—
S	РЧ	реле противотуманных фар
X9 (Ш9)	1	РЧ	эл двигатель очиститель заднего стекла
2	Г	указатель поворота (правый задний)
3	БГ	эл двигатель очиститель заднего стекла
4	ОЧ	задние противотуманные огни
5	СЧ	дверь задняя
6	ПЧ	дверь передняя правая
7	БЧ	плафон освещения салона
8	КГ	датчик ручного тормоза
9	БЧ	кнопки сигнализации открытых дверей
10	элементы обогрева заднего стекла
11	С	фонарь освещения номерного знака
12	ГБ	дверь передняя левая
13	Б	плафон освещения салона
14	П	стоп-сигналы
15	Ж	габаритный огонь (правый задний)
16	3	фонарь заднего хода
17	ЖЧ	габаритный огонь (левый задний)
18	ЖГ	очиститель заднего стекла
19	элементы обогрева заднего стекла
X11 (Ш11)	1	Ж	насос
2	РЧ	клапан омыва заднего стекла
3	—
4	Ж	насос
5	БЧ	подкапотная лампа
6	—
7	—
8	КЧ	подкапотная лампа
9	Б	эл двигатель стеклоочистителя
10	эл.двигатель стеклоочистителя ветрового окна
11	—
12	СО	датчик аварийного давления масла
13	—
14	Р	клапан омыва ветрового стекла
15	СО	эл.двигатель стеклоочистителя
16	С	эл двигатель стеклоочистителя
17	ЖБ	эл двигатель стеклоочистителя
18	—
19	—
