Производители и цены аналогов

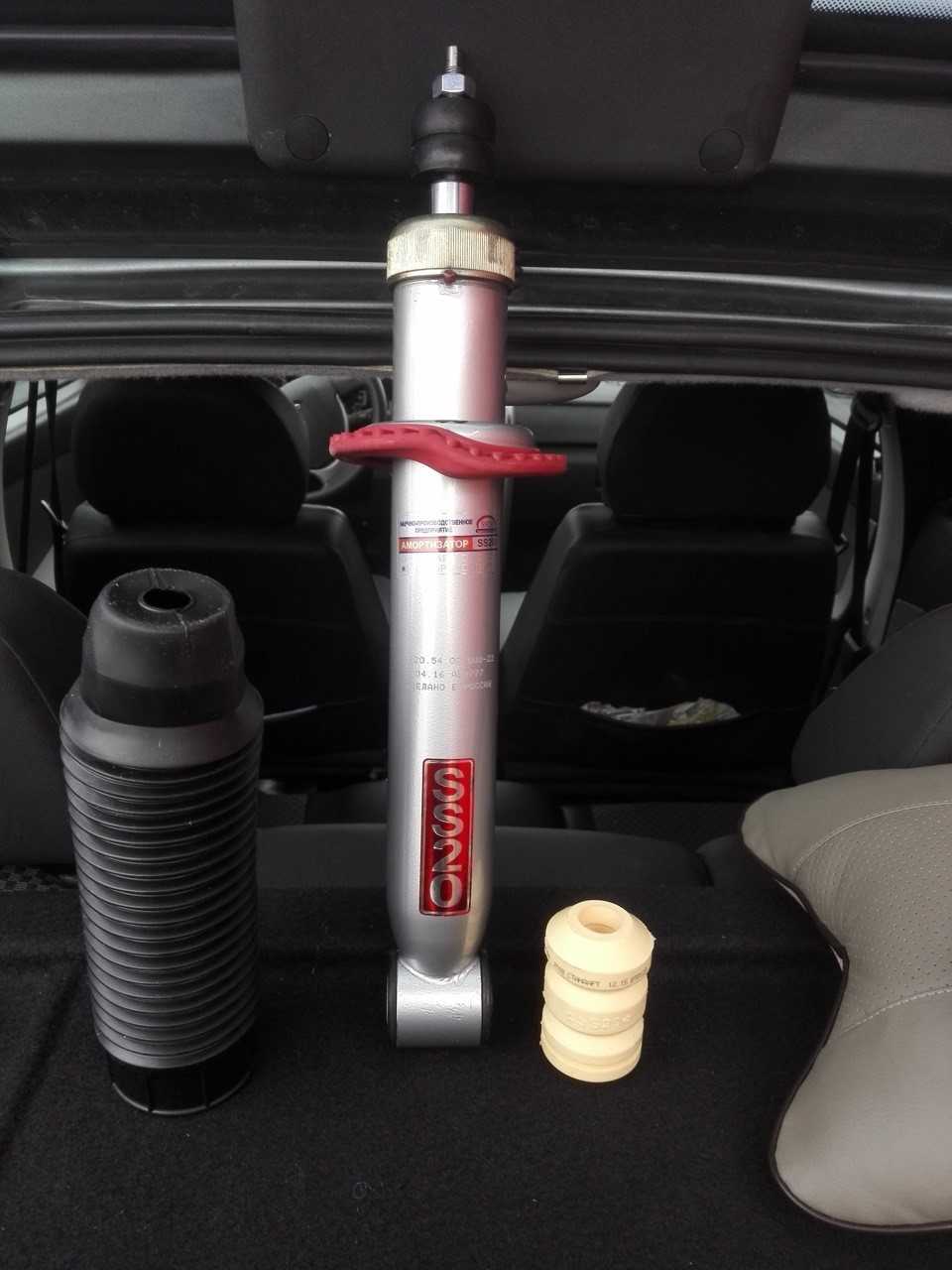

- Часто используемый аналог стоек Приоры – это СС-20.
- SS-20 спортивные, они дают большую «крепость» подвески, а стоят соответствующе.
- Артикул передних – SS20118, стоят – 6 000 рублей за две штуки. Однако есть одно «но» — СС-20 нужно ставить вместе с опорами, которые подходят по крепежам.
- Цена стоек Приоры не так уж велика, потому что компания SS-20 продает их как комплект. Комплект задних амортизаторов стоит 5 200 рублей, артикул – SS20144. У этой компании есть несколько модельных линеек – стандарт, спорт, комфорт, оптима.
- Есть аналог от Trialli: AH-01159 слева, AH-01360 справа, цена – по 1 900 рублей. Передние амортизаторы по низкой цене – от Pilenga: SH-P 2771 – O слева, SH-P 2770 – O справа. Стоимость — 1 600 рублей. В плане замены задних комплектующих можно присмотреться к Fenox A12288C3 (1 200 рублей) и KraftKT 073542 (1 200 рублей).
- Есть дорогой аналог – стойки Каяба для Приоры. Получили название KYB EXCEL-G (передние), цена комплекта – 6 000 рублей, комплект задних в сборе обойдется примерно в 6 100 рублей.
- Аналог Демфи продается под артикулом ИТМ70-2905002, ИТМ70-2905003, цена – 2 100 рублей (передние), ИТМ70-2915004, стоимостью – 1 300 рублей (задние). Модельный ряд достаточно широкий: варианты на газу, гидравлике, есть приспособление под пружину с занижением. Продаются фирменные опоры под амортизаторы Лада Приора.

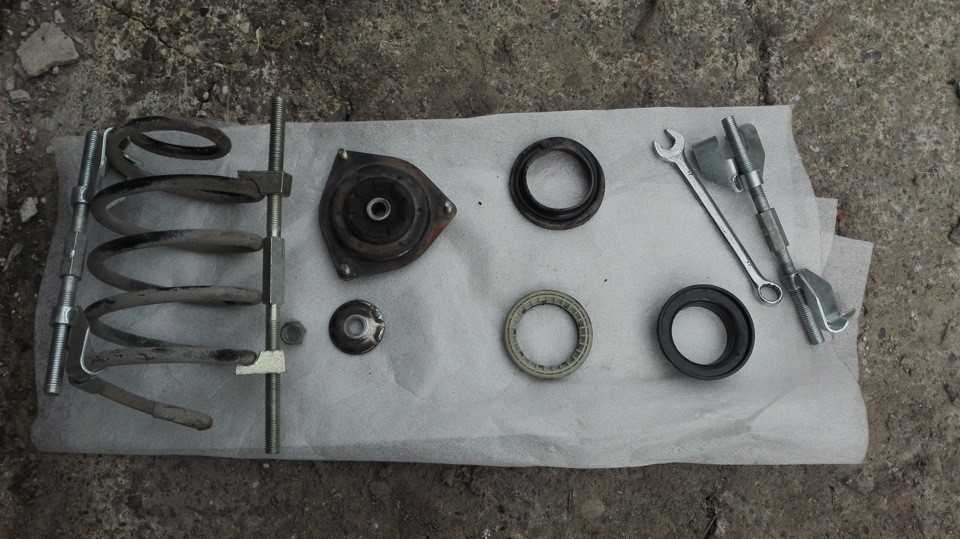

Теперь приступим к разборке имеющейся конструкции
1. Именно здесь вам и понадобятся приготовленные ранее стяжки для пружин. Установите их на второй виток (сверху и снизу) пружины, так как указано на снимке. Вторую стяжку устанавливаем аналогично, только с другой стороны.
2. Теперь начинайте сводить пружину, для этого (если кто не понял) необходимо крутить стяжные болты первой стяжки. Делается это до тех пор, пока вторая стяжка не станет свободно двигаться на витках, все вышеописанное повторите и по отношению ко второй стяжке.
3. Накидным на «22» и шестигранником открутите гайку крепления штока стойки к опоре.
4. Далее снимите отбойник (ограничитель), а также опорный подшипник, ограничитель сжатия и опору.
5. Старые шайбы ограничителя отбоя меняем на новые, которые шли в комплекте со стойками, будьте внимательны, они имеют отличия — верхняя чуть больше чем нижняя.
6. Демонтируйте чашку пружины вместе с резиновым демпфером, а также пружину, буфер сжатия и пыльник.
Теперь внимательно осматриваем стойку.
Причину неисправности удалось обнаружить почти сразу, проверив люфт, я поднял шток в верхнюю точку, затем просто отпустил его, после этого поршень резко ушел вниз без малейшего сопротивления, «влепился» в верхнюю часть цилиндра. Здесь, как говорится, без комментариев… Теперь понятно откуда доносились глухие стуки.
Перед тем как заменить переднюю стоку ее необходимо прокачать.
Замена передних стоек на автомобиле Приора, проведится в следующем порядке:
Зафиксируйте машину ручником;
Поддомкратьте передок и поставьте опоры;
Балонным ключом, двигаясь по часовой стрелке, постепенно ослабляйте болты колеса, а затем потяните его к себе;
Отключите тормозные шланги от устройства;
Рулевой наконечник демонтируйте съемником;
Смазкой покройте нижнюю часть снимаемого устройства
Внимание! После этого шага желательно подождать около 10-15 минут, чтобы смазка хорошо сработала;
Выкручивайте болты (возможно придется сносить резьбу);
Доставайте нижнюю часть устройства из крепления;
Отверните гайки крепления к кузову, достаньте амортизатор;
Пластмассовыми стяжками скрепите пружину (так их легче хранить);
Шестигранник поставьте к верхушке штока (есть посадочное место). Он будет удерживать его от прокручивания во время следующего шага;
Гайку штока нужно открутить, после этого можно полностью доставать амортизатор;
Достаньте ограничитель сжатия, а затем отбойник;
Наконец, снимайте пружину, чашку, демпфер, пыльник.
Установка проводится в обратном порядке.

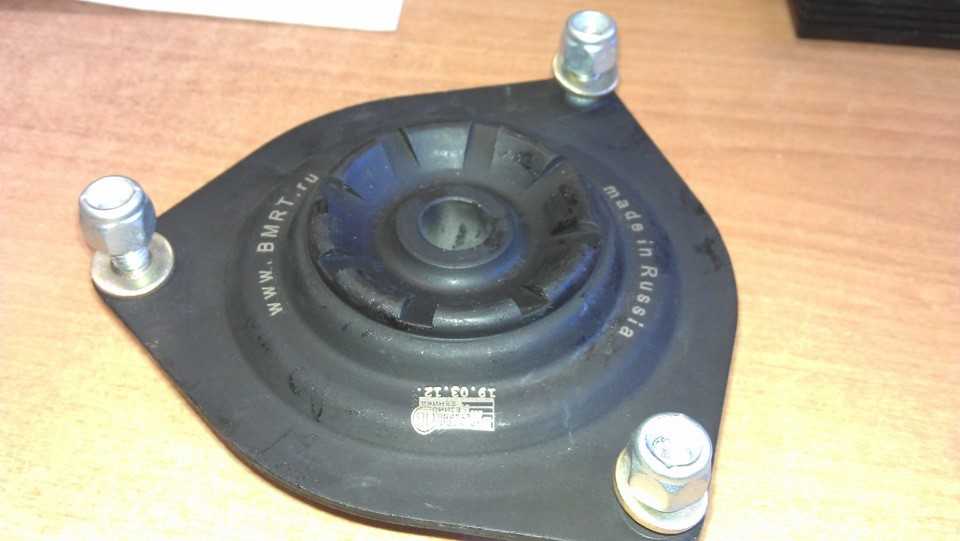

Не забудьте проверить опорный подшипник передней стойки – его, скорее всего, придется менять.
Основные неисправности
Основным признаками вышедшего из строя «опорника» является стук в верхней части стойки при езде по неровной дороге. Он может быть следствием деформации или механического повреждения прокладок подшипника, а также нарушением целостности самого подшипника.
Неисправность «опорника» может быть вызвана:
- длительным сроком эксплуатации;
- превышением допустимых динамических нагрузок;
- попаданием внутрь конструкции влаги или грязи.
Определить, что опорный подшипник пришел в негодность, можно следующим образом. Поднимите капот, снимите защитную крышку на «стакане» стойки, положите ладонь на ее опору, и расшатайте автомобиль вверх-вниз. Если подшипник неисправен, вы услышите характерный стук, сопровождающийся соответствующей вибрацией. В этом случае «опорник» необходимо заменить.
Максимальный ресурс подшипника для Приоры — 100 тыс. км, однако, учитывая наши дороги, он изнашивается гораздо быстрее. Поэтому оптимальный пробег от замены до замены — 50 тыс. км. Кроме этого, подшипник подлежит замене при выявлении любой из вышеперечисленных неисправностей.
Стоимость замены
Минимальная цена «опорника» для Приоры составляет 300 рублей. Столько стоит оригинальная запчасть производства ВАЗ (каталожный номер 2170-2902821). Но есть и усовершенствованные модели, выпускаемые другими производителями, как, например, «ТРЕК», «FENOX», «SS-20», «АСОМИ» и др. Цены на них могут достигать 800 рублей за штуку.
Если же вы хотите поменять всю верхнюю опору, будьте готовы заплатить от 1200 до 3000 рублей.
За замену одного «опорника» на станции техобслуживания с вас попросят не менее 500 рублей. Но можно и не платить за работу, осуществив замену самостоятельно.
Виды и характеристика стоек
- Масляные. Их действие основано на силе гидравлического масла. Как правило, такие устройства двухтрубные, хотя иногда встречаются и однотрубные, но они менее эффективны и сложны в эксплуатации. Масляные стойки легко устанавливаются, отличаются износоустойчивостью, выносливостью. Единственный минус данного устройства — оно плохо охлаждается, что и приводит в итоге к деформации. Но при должном уходе за машиной деформация может наступить нескоро. Зато масляные детали стоят дешевле газомасляных.
- Газомасляные во многом схожи с масляными, но здесь мы имеем совершенно другой вид жидкости, значит, и иной принцип работы. Здесь деталь, называющаяся газовым подпором, регулирует давление кислорода, заменяя его на азот, что и приводит в движение всю систему. Такие стойки чаще представлены в однотрубном варианте, в отличие от масляных однотрубных, газомасляные хороши во всем. Наиболее значительным плюсом системы является хорошая теплоотдача. Минус — меньшая износоустойчивость, чем у масляных стоек, а также высокая чувствительность к внешним факторам разного свойства.
Как поменять передние стойки Лада Приора — детальная инструкция
1. Первым делом сорвите болты крепления на колесе, затем установите домкрат с той стороны, с которой собираетесь производить ремонт.
2. Далее открутите болты полностью и снимите колесо.
3. Необходимо отключить тормозные шланги, после чего вынуть их из держателя расположенного на стойке.
4. Возьмите плоскогубцы и аккуратно расшплинтуйте контрящий шплинт на палце рулевого наконечника, после его необходимо достать и открутить гайку ключом на «17».
5. Теперь очередь съемника, установите его на рулевой наконечник как показано на фото и впрессуйте его из гнезда.
6. Разверните опору и приступайте к откручиванию крепежных гаек на рулевом кулаке, если вы прислушались к моим рекомендациям и обработали все соединения WD-40 — проблем с откручиванием быть не должно.
7. В случае необходимости используйте молоток, для того, чтобы выбить болты, при этом будьте аккуратны, не повредить резьбу!
8. Верхний эксцентриковый болт служит для регулировки развала, на нем имеется шайба, которая часто любит прилипать к стойке. Сам болт не выбрасывайте, в процессе замены он будет установлен на место. Смысла запоминать положение эксцентрика вдоль оси — нет, поскольку вам в любом случае придется ехать на развал-схождение.
9. Едем дальше. Используя ключ на «13», открутите гайки крепления, которыми передняя стойка крепится к кузову, они расположены под капотом.
10. Достаем переднюю стойку из ниши колеса в сборе.
Замена
Чтобы самостоятельно заменить задние стойки, обращаться на СТО не обязательно. Этот процесс вполне выполним в домашних условиях, и не займет более часа.
Из инструментов и средств понадобятся:
- домкрат;
- «башмак» или обычный кирпич для блокировки одного из колес;
- гаечные ключи на «6», на «19», на «22»;
- жидкость для удаления ржавчины типа WD-40;
- небольшая монтировка.
Порядок выполнения работ:
- Установите машину на ровной площадке.
- Одно из передних колес зафиксируйте при помощи «башмака» или кирпича.
- Откройте крышку багажного отделения, отодвиньте обшивку на одном из задних «стаканов» в месте верхнего крепления стойки.
-
Ключом на «22» открутите гайку крепления стойки, удерживая шток амортизатора ключом на «6».
- Используя домкрат, поднимите кузов автомобиля со стороны колеса, где планируется замена стойки.
-
Забравшись под машину, открутите ключом на «19» гайку крепления нижней части стойки к кронштейну задней балки.
- Если гайка не поддается (закисла), обработайте резьбу вокруг нее жидкостью WD-40, дайте ей проникнуть внутрь соединения минут 20, после чего повторите попытку.
-
Когда гайка будет откручена, выньте болт и выведите нижнюю часть амортизатора из кронштейна. Для упрощения этого процесса можно использовать небольшую монтировку.
-
Извлеките амортизатор.
-
Перейдите к багажнику, и извлеките опорную шайбу и подушку стойки из места крепления верхней части амортизатора.
- Снимите с амортизатора нижнюю пружину, подушку, втулку, пыльник и буфер сжатия. Если пыльник, буфер, подушки амортизатора имеют следы повреждений, их также необходимо заменить.
- Внимательно осмотрите пружину амортизатора. На ней не должно быть никаких трещин, сколов, других следов разрушения. Если же они присутствуют, пружина подлежит замене.
- Произведите сборку новой стойки в обратном порядке.
- Установите новую стойку, сначала просунув ее шток в верхнее крепление, а потом закрепив нижнюю часть в кронштейне при помощи болта.
- Окончательно затягивать все соединения рекомендуется после того, как кузов автомобиля будет опущен, т.е. после того, как уберете домкрат.
- По завершении работ несколько раз качните кузов автомобиля с той стороны, где была установлена стойка.
- Через 100-150 км пробега подтяните гайки крепления амортизатора.
Стойки, что это такое и зачем они нужны?
Стойки имеют сложную конструкцию, но основу составляет полая поршневая система. Поршневая система оборудована множественными деталями, крепящими стойки с кузовом машины, а внутри заполнена либо газомасляной жидкостью, либо маслом. Принцип работы стоек заключается в том, что поршень, приходя в движение, как бы разбивает удары, приходящиеся на него, уменьшая их силу.
На Приоре, как и на других автомобилях, проблемы со стойками выражаются в протечке масла, возникновении недостаточного сцепления шин с дорожным покрытием, ухудшении маневренности. Еще одним признаком проблем с задней стойкой является неожиданное, резкое увеличение тормозного пути. Как утверждают профессионалы, если требуется замена одной задней стойки, то грамотней менять сразу обе, так как в противном случае может возникнуть несоответствие деталей, что приведет к значительному ухудшению работы всей системы и снижению динамики, маневренности и управляемости автомобиля.
Сборка нового амортизатора
1. Установите шток стойки в верхнее положение.
2. Оденьте пыльник и буфер сжатия новую переднюю стойку.
3. Установите пружину, чашку пружины и демпфер
Обратите внимание на нижний хвостовик, он должен стать на свое место

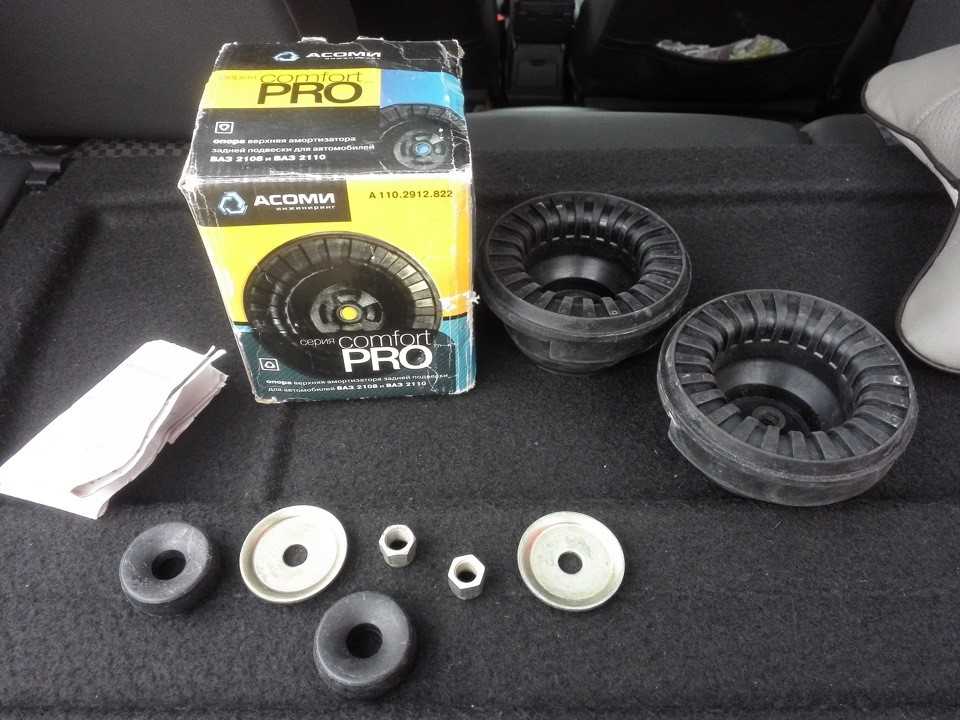

4. Установите малую шайбу из нового комплекта Асоми, большую шайбу и опору с установленным подшипником.
5. Наживите крепежную гайку штока.
6. Гайка затягивается при помощи шестигранника на «6,удерживайте им шток. Финальную дотяжку лучше делать уже после того, как установите передние стойки на место.
7. Снимите стяжки пружин.
8. Опору поверните таким образом, чтобы указатель, который на ней находится, смотрел вперед и чуть-чуть вовнутрь кузова автомобиля.
9. После этого установите стойку в сборе на место ее дальнейшей службы.
10. Закрутите болты опоры сверху, после чего оденьте стойку на рулевой кулак, эксцентриковый болт с шайбой установите в верхнее отверстие, а вниз простой болт и произведите затяжку.
11. Палец рулевого наконечника установите в тягу на стойке и закрутите гайку.
12. После этого зашплинтуйте палец, раздвинув усики.
13. Заправьте тормозные шланги в кронштейн-держатель на стойке.
Готово, теперь можно сказать, что передняя стойка заменена. Установите колесо и опустите домкрат. Когда машина будет стоять на колесах пройдитесь по всем креплениям и произведите подтяжку. Не лишним будет покачать кузов со стороны на которой менялась стойка для дополнительной прокачки.
Теперь осталось повторить все то же самое с левой стороны. Второй раз дело пойдет «веселее», поскольку вы уже будете знать, что за чем и к чему…
После того как замена передних стоек, обязательно сделайте развал-схождение, по дороге на СТО не спешите — колеса не отрегулированы и авто будет немного «водить» по дороге, поэтому будьте бдительны и аккуратны.
Результат проделанной работы:
После нескольких недель эксплуатации новых стоек могу отметить следующее:
- Исчезли стуки;
- Подвеска стала более упругой;
- Исчезла расхлябанность и раскачивание;
- Авто стало лучше входить в повороты, уменьшился крен;
- По бездорожью стало более комфортно ездить;
- Руль после поворота стал заметно быстрее возвращаться — результат увеличившегося кастора;
- Улучшилась управляемость на больших скоростях;
- Лежачие полицейские преодолеваются менее болезненно.
Короче говоря, я очень доволен, впечатления только позитивные, знал бы, что будет такой результат поменял бы передние стойки еще до того, как они вышли из строя, сразу после покупки.
Почему стойки выходят из строя?
Причин поломок может быть несколько. Во-первых, не стоит забывать, что узел является расходным элементом и подлежит периодической замене (примерно каждые 20 тысяч километров пробега). Во-вторых, детали подвергаются повышенному износу вследствие чрезмерной нагрузки, особенно в условиях некачественных, разбитых дорог.
3 популярных способа проверки работоспособности узла
Первый способ заключается в том, чтобы проверить наличие люфта стоек передней подвески. Для этого необходимо демонтировать переднее колесо, ухватиться рукой за стойку стабилизатора и с усилием подергать ее
При этом обратите внимание на наличие или отсутствие люфта. Если он присутствует (даже незначительный) – изделие подлежит замене
Для проведения второго метода понадобится яма. Суть заключается в том, что один человек находится в яме и прикладывает свою руку к стойке стабилизатора. В это время, второй участник находится за рулем автомобиля и медленно трогается вперед и назад. При наличии проблем с работоспособностью стоек стабилизатора, в момент начала движения автомобиля, человек находящийся в яме будет ощущать удар.
«Важно! Во избежание травм, при проведении такой диагностики, следует соблюдать правила безопасности и проявлять бдительность и осторожность». Третий распространенный способ — это пройти полную диагностику подвески в одном из профессиональных авто-диагностических центров
Третий распространенный способ — это пройти полную диагностику подвески в одном из профессиональных авто-диагностических центров.
Какие стойки лучше: газовые или масляные, а может газомаслянные
Сразу скажу не ради рекламы, на Приору я лучше чем сс-20 не встречал. Чтобы понять какие стойки лучше, или нет какие больше подойдут Вам — нужно знать их принцип работы.
Газовые — внутреннее наполнение газ, очень жесткие, просто так рукой их не продавишь, или же поставив их на машину, просто так подвеску не пробить — однако ездить будете как на ведре.
Маслянные — они заполнены маслом, мягкие, очень часто создают усилие только в одну сторону. Устанавливаются почти на все тазы с завода. Подвеска мягкая и убиваемая — влетев в хорошую кочку пробить амортизатор, до неприятного щелчка, не составит труда.
Газомаслянные — интересный вариант, внутри таких есть и газ и масло. Когда стойка доходит до критического сжатия, в работу подключается газ подталкивая масло и вместе с ним шток в нейтральному положению. Т.е на критических кочках газ не даст пробить подвеску.
Что представляют собой задние стойки
Устройство и принцип работы задних стоек амортизаторов Лады Приоры практически ничем не отличается от других автомобилей. С завода машина оснащается амортизаторами СААЗ, имеющими двухтрубную гидравлическую (масляную) конструкцию.
Она предусматривает гашение ударных нагрузок за счет сопротивления масла поршню внутри цилиндра. По сути, такая конструкция напоминает обычный насос, только в роли воздуха здесь выступает масло.
Спереди у «Приоры» также стоят масляные стойки, работающие по тому же принципу. От задних они отличаются только размером и конструкцией корпуса. Кроме того, передние стойки имеют кронштейны для крепления наконечников рулевых тяг.
Масляные амортизаторы достаточно надежны и долговечны, а кроме того, обеспечивают максимальный комфорт, так как считаются наиболее мягкими. Однако и у них есть и свои недостатки. Дело в том, что масло очень подвержено влиянию температур, как высоких, так и низких. При нагреве оно становиться слишком жидким, что приводит к тому, что амортизатор еще больше «смягчается».
При воздействии низкой температуры масло застывает, делая стойки максимально жесткими. Естественно, это не может не сказываться на их состоянии, и часто случается, что после жаркого лета или холодной зимы амортизаторы начинают «потеть». Это первый признак их выхода из строя.
Видео обзор по замене задних стоек на Приоре
Отчет подготовлен на примере автомобиля десятого семейства, но отличий от Приоры не будет. Цена новых стоек производства СААЗ, которые заводские, составляет от 1000 рублей за штуку. Пружины можно купить за 1000 рублей комплект 2 штуки.
На сегодняшний день автомобиль Лада Приора является одной из самых популярных моделей в России. Этот простой, лаконичный и вместе с тем элегантный, динамичный автомобиль приобрел широкое уважение благодаря своей практичности, выносливости, неприхотливости в эксплуатации. Появившийся на рынке еще в конце девяностых автомобиль не раз проходил серьезные реформации, которые касались как внешнего вида, так и его технической составляющей, причем еще и в большей степени.
Предварительная подготовка к замене
Замена стойки амортизатора сопровождается демонтажем ряда сопутствующих элементов. Их дефектовка позволяет выявить детали с закончившимся ресурсом, поэтому может потребоваться дополнительно приобрести то или иное изделие.
Срок службы, который имеет опора, в большинстве случаев сопоставим с заменой стойки. Поэтому опытные автовладельцы рекомендуют приобрести ее заранее.
Для предотвращения необходимости повторных ремонтных работ желательно заменять резиновые изделия. Так, например, пыльник и отбойник рекомендуется ставить новыми независимо от состояния демонтированных элементов.
Некоторые автовладельцы вовремя замены стойки амортизатора производят тюнинг подвески. Одним из вариантов является использование межвитковых проставок. Данное действие позволяет увеличить дорожный просвет и повысить жесткость ходовой.
Какие выбрать и их цена
Решив заменить задние стойки, вам придется выбирать среди сегодняшнего изобилия представленных в продаже оригинальных запчастей и их аналогов. Можно, конечно, не заморачиваться, и приобрести стоковые масляные амортизаторы завода СААЗ, точно такие же, какие ставят на «Приору» на конвейере.
Каталожные номера запчасти:
- 217002915002;
- 217002915003;
- 217002915004;
Цены на них варьируются от 1200 до 1400 рублей (за одну стойку).
Если же вы захотите изменить характеристики подвески, а именно сделать ее мягче или жестче, можете приобрести альтернативные стойки. Наибольшей популярностью среди владельцев «Приор» пользуются амортизаторы компании «Система Технологий» – SS20.
Они отличаются высокой надежностью, а кроме того, разнообразием конструкций, позволяющим менять жесткость подвески. В продаже есть четыре модификации SS20 для «Приор»: «Комфорт», «Стандарт», «Шоссе» и «Спорт», различающиеся жесткостью в порядке возрастания. Стоимость пары таких стоек составляет порядка 3700 рублей.
Важно: замену амортизаторов рекомендуется производить попарно, т.е. если менять, то менять с двух сторон одной оси!
Замена стоек Приора
- Первым делом нужно демонтировать все имеющиеся гайки, которые крепят стойки к машине. Обычно мастера используют для этого дела ключ 22*13, он наиболее пригоден в данном случае.
- Теперь следует хорошенько закрепить автомобиль, чтобы спокойно работать.
- Следующим этапом понадобится снять колесные болты.
- Поднимите машину при помощи домкрата, без этого сложно будет выполнять столь ювелирную, кропотливую работу.
- Никогда не забывайте про правила безопасности. В данном случае необходимо помнить о том, что надо ставить дополнительный упор под колеса автомобиля, дабы исключить возможность его уката. Упор должен стоять в противоположном к поднятию направлении.
Когда болт снят, уже легко можно вытащить и саму стойку. Здесь теперь самое ответственное — это понять причину поломки и суметь исправить ее. Нужно тщательным образом осмотреть стойку и пружину, отыскав деформации. Деформированные детали подлежат замене. Чаще всего становятся неисправными втулки и пыльники, тогда как отбойник, напротив, служит дольше других деталей, так как имеет более крепкую конструкцию. Также подчас приходит в негодность кожух гофры, но он заменяется легко.
Источники
- http://www.avtika.ru/qa/819-snjatie-zamena-ustanovka-amortizatornoj-stojki-zadnej-podveski-lada-priora
- http://priora-remont.ru/zamena-zadnix-stoek-i-pruzhin/
- http://1ladapriora.ru/remont/zadnie-stoyki.html
Когда необходимо менять
Заводские задние стойки СААЗ, обычно, выдерживают 70-80 тыс. км пробега, после чего, согласно рекомендациям завода, им необходима замена. Но нет смысла менять амортизаторы, если они отлично справляются со своими задачами, если только вы не хотите изменить характеристики подвески.
Определить исправность стоек самостоятельно несложно. Как уже было сказано, первым признаком их неисправности является видимая течь масла. Кроме этого, неисправные амортизаторы выдают себя характерным глухим стуком в районе задних арок. Это также свидетельство их разгерметизации и вытекания масла.
Убедиться в неисправности стоек можно простым способом. Попробуйте раскачать левую или правую заднюю часть кузова машины. Если она качнулась один раз и жестко застыла, значит, с тем амортизатором, со стороны которого вы раскачивали кузов, все в порядке. Если же машина продолжила раскачивание – амортизатор неисправен, а кузов опускается-приподнимается за счет пружины.
Основные неисправности
О поломках части подвески Приоры можно судить по следующим признакам:
- Подтеки масла под колесами. Амортизатор состоит из цилиндра, клапанов, поршня со штоком – все детали активно двигаются, поэтому смазка им необходима. Если подтеки есть, значит, устройство разгерметизировалось, оно будет работать менее эффективно.
- Механические повреждения. По возможности визуально осмотрите детали – если есть какая-либо деформация, ржавчина, значит, они «отработали свое».
- Раскачайте передок (а затем заднюю часть) машины в разные стороны – от себя, налево, направо. Когда Вы отпускаете автомашину, нормой считается одно-два колебание – оно «гасится» нормальным амортизатором. Если машина сразу же остановилась, деталь заклинило, если она продолжает шататься замените его.
- При поездках начинается виляние, тормозной путь усиливается, а при повороте машина сильно шатается. Также при проезде лежачих полицейских, или обычных ухабов, сломанные амортизаторы вообще не гасят колебания, то есть, машина раскачивается как на волнах, будет слышен стук.
Сотрудники СТО проверяют подвеску вибростендом или специальным стендом. Проверка идет вплоть до мелких единиц – могут даже подсказать, через какое время ориентировочно придется обратиться за их заменой.
Заключение
После замены подшипников стук в верхней части амортизатора должен исчезнуть, вернув вам комфорт, а автомобилю надежность.
По завершении ремонтных работ не забудьте заехать на станцию технического обслуживания для регулировки развала-схождения колес.
Амортизаторы для автомобилей, которые размещаются в задней части кузова, предназначены для смягчения механических ударов или даже для полного поглощения их влияния на корпус машины. В любом случае стойки имеют определенный срок службы, поэтому настанет тот день, когда они перестанут качественно справляться с поставленной задачей. Замена задних стоек на Приоре является не самой страшной проблемой, с которой вы можете столкнуться в процессе эксплуатации своего автомобиля.
