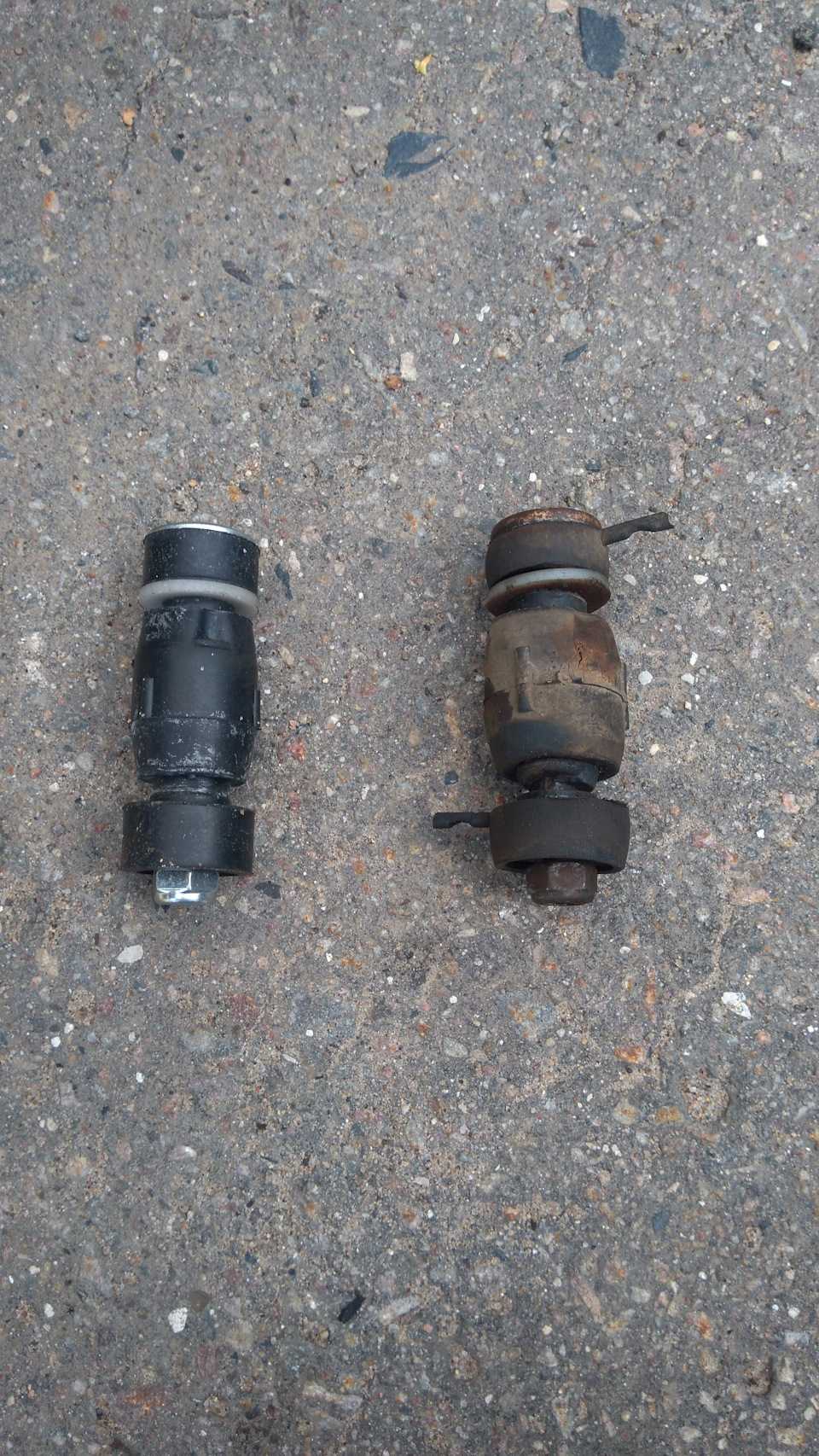

Выбираем стойки стабилизатора на Ладу Ларгус

Так как подвеска на Ларгусе осталась без изменений от Логана, то ассортимент запчастей в магазинах представлен очень широко. В продаже можно встретить как оригинальные запчасти производства ОАО «АВТОВАЗ», так и оригинальные ремкоплекты для Рено Логан (Сандеро). Стандартная стойка стабилизатора идет в комплекте с резиновыми демпферами, втулкой, шайбами и гайкой.

В тюнинговой стойке резину заменяют на полиуретан. Он тверже и обеспечивает минимальный люфт в этом соединении. Применение полиуретана немного повышает чувствительность авто на дороге, делает его более собранным, а руль точнее. Недостатками будут некоторое снижение комфорта, жесткая подвеска, повышенная нагрузка на остальные узлы в подвеске. Установка тюнинговых деталей будет оправдано для мощной 16-ти клапанной версии.

Заводской артикул запчасти – 8200277960 (или 6001547138) производители Renault, Автоваз.

Неоригинальные детали могут иметь свою маркировку и артикул. Примерные цены на январь 2020 года:

  • ОАО «АВТОВАЗ», оригинал – 500-570 рублей;
  • BalZap, дубликат – 280 рублей;
  • FR, дубликат – 260 рублей;
  • Форвард, дубликат – 276 рублей;
  • TORK, дубликат (артикул TRK0069) – 115 рублей;
  • Trialli, дубликат (артикул SP0101) – 305 рублей.

Установка колёс большего радиуса

На Ларгус устанавливаются штатно диски 15R. Многие автомобилисты выбирают вместо предложенного заводом вариант на 16 или 17 радиус. Дополнительно это делает экстерьер автомобиля более привлекательным. Однако есть в таком варианте и существенный недостаток, а именно неустойчивое положение автомобиля при движении, а также сбои в работе системы АБС и некоторых смежных датчиков.

Монтаж проставок

Самый бюджетный вариант (и популярный) – это установка специальных проставок, которые продаются в любом магазине автозапчастей. Единственное, что потребуется от автовладельца, это снятие стоек подвески. Сами детали унифицированные и подходят для многих автомобилей ВАЗ. Проставки устанавливаются между стойкой и чашами кузова (как вариант – между балкой и стойкой).

Замена деталей стоек

Один из оптимальных методов увеличения дорожного просвета заключается в установке более жёстких пружин и удлиненных амортизаторов. Как правило, подобные стойки длиннее штатных устройств примерно на 20 мм. В комплексе с усиленными пружинами они способны заметно увеличить клиренс, и машина не проседает до упора при перевозке максимально допустимого веса груза. Единственный недостаток – более высокая цена таких комплектов.

И ремонт подвески своими руками, и увеличение дорожного просвета на Ладе Ларгусе сделать несложно, обладая хотя бы минимальными навыками по ремонту автомобилей. Если вы никогда этим не занимались, всё же рекомендуется внимательно изучить инструкции. А при неуверенности в собственных силах лучше всё-таки обратиться к квалифицированным специалистам автосервиса.

Рекомендуем почитать:

  • Данные автомобиля Лада Ларгус
  • Советы по установке и эксплуатации рейлингов на Ларгус
  • Универсальные и оригинальные ДХО на Ладу Ларгус
  • Методы крепления запаски на Ларгусе
  • Принцип работы ГБО на Ладе Ларгус: какой газ лучше?
  • Ремень генератора Лады Ларгус – типы и замена на разных типах двигателей

Типичные признаки неисправностей стоек стабилизатора

Несмотря на всеядность подвески Lada Largus, она тоже может быстро выйти из строя. Основные причины этого – езда по разбитым дорогам, активное вождение и резкие маневры, перегруз. Неисправность легко диагностировать визуально, осмотрев узел, или по косвенным признакам:

  • увеличение кренов и появление диагональной раскачки;
  • снос оси автомобиля во время переставки;
  • металлический стук в передней части;
  • продольная раскачка во время торможения;
  • неадекватная работа тормозной системы с абс;
  • ухудшение управляемости, острая реакция на колейность асфальта.

Наиболее точно диагностировать неисправность можно таким способом. Вывернуть колесо до упора и покачивать его вперед-назад. Чрезмерный люфт говорит о выработке стойкой своего ресурса. Также на смотровой яме монтировкой или рукой нажать рычаг в месте его крепления. Скрипы и скрежет, а также свободный ход – все это признаки неисправности детали. Показателем для замены является растрескивание резины или неравномерный износ, даже если люфт не наблюдается.

Способы увеличения клиренса Ларгуса

Отечественный универсал пользуется большой популярностью из-за неприхотливости и надёжности. Один из немаловажных показателей является солидный дорожный просвет. На этих автомобилях перевозка грузов – обычное явление. А это неизбежно приводит к повышению нагрузки на подвеску, а именно на амортизационные стойки, которые из-за веса проседают, в результате чего клиренс уменьшается.

Нельзя забывать и качество российских дорог. По ямам и ухабам передвигаться без ущерба для подвески порой невозможно. В любом случае величина дорожного просвета в этом плане имеет решающее значение. Из-за этих факторов многие владельцы Ларгуса пытаются своими руками увеличить дорожный просвет. На сегодня существует несколько способов выполнить это недорого и быстро.

Увеличение клиренса своими руками

Для того чтобы сделать дорожный просвет больше (лифт подвески), автовладельцы используют несколько основных приёмов:

  • установка колёсных дисков или шин большего радиуса;
  • монтаж специальных проставок под амортизационные стойки;
  • замена пружин на более жёсткие, а также установка удлиненных амортизаторов.

Некоторые применяют для этих целей пневмоподвеску. С точки зрения рационализма (а Ларгус в основном используют люди, предпочитающие практичность универсала) это неоправданно. Во-первых, оборудование дорогое, а во-вторых, установить пневмоподвеску своими руками сможет далеко не каждый автовладелец. Плюс ко всему компрессор и ресивер будут занимать полезное пространство в багажнике, что опять же непрактично.

Подобный тюнинг подвески не пользуется популярностью.

Замена амортизирующих стоек

Менять амортизатор Лада Ларгус необходимо при выявлении заводского дефекта или при прохождении определённого километража. Внеплановые работы проводятся при наличии явных дефектов или протекании технической жидкости. А также, при потере их работоспособности.

Проведению технических работ предшествует диагностика, а также проверяется затяжка болтов крепления амортизаторов к рычагам.

Демонтаж амортизационных стоек

Давайте выясним алгоритм действий демонтажных мероприятий:

  1. Транспортное средство необходимо поместить на подъёмник. Возможно проведение демонтажных мероприятий на смотровой яме. В этом случае, необходимо автомобиль поставить на первую скорость, а под передние колёса подложить упоры.
  2. Если машина рассчитана на 5 пассажиров, как в случае с моделью R90, нужно отвести в сторону облицовку арок задних автомобильных колёс. Открыв дверь багажного отсека, снимаем задние сидения третьего ряда, ели речь идёт об универсале.
  3. С задних арок снять накладки, и демонтировать болты нижнего крепления. Снять каркас накладки.
  4. Отсоединить резиновый колпак с амортизирующего устройства.
  5. Далее, можно увидеть гайку, которая удерживает шток. Её также снимают.
  6. Затем, снимается резиновая подушка.
  7. Извлекаются болты крепления.
  8. Снимается амортизатор.
  1. Со штока убирается буфер сжатия и чехол защиты.
  2. Их впоследствии необходимо разделить.
  3. Демонтируется защитный колпак.
  4. Если есть износившиеся и/или повреждённые детали их снимают.

После этого, амортизатор ставят вертикально. Шток опускается и выдвигается до упора. При этом не должно возникать посторонних шумов, стуков и провалов.

Если вышеперечисленные моменты имеют место, амортизирующая конструкция меняется. Она также демонтируется, если обнаружена деформация штока и/или нарушена целостность резьбового соединения

При проверке обращается внимание на степень сжатия пружины

Аналогично описанной процедуре демонтируется и меняется второе амортизирующее устройство.

Осталось рассмотреть вопрос установки нового комплекта, чем и займёмся.

Установка амортизатора

Установка задней амортизирующей конструкции выполняется в обратной последовательности.

Итак, как мы уже говорили, монтаж проводят в обратной последовательности:

  1. Нужно поставить новую гайку, которая крепит шток амортизатора.
  2. Желательно, поменять болт крепления амортизатора, соединяющий его с задней подвеской.
  3. На шток ставится: шайбу, втулку шарнира, нижнюю подушку.
  4. Устанавливаем амортизатор в арку заднего колеса машины.
  5. Соединяем его с рычагом задней подвесной конструкции.
  6. Шток сажается в посадочное отверстие колёсной арки.
  7. На шток надевают верхнюю подушку шарнира, контрольную шайбу и новую крепёжную гайку. Момент затяжки гайки 14 Нм (1,4 кгс.м).

Не забываем поставить заглушки, где крепятся новые элементы к аркам задних колёс.

Вышеперечисленные операции в указанной последовательности приемлемы для работы со второй амортизирующей конструкцией.

Ставим колёса на место. Закрепляем облицовку арок, вещевой отсек, детали крепления и кронштейны боковых и задних подлокотников.

Опускаем машину на землю. И только теперь проводим затяжку болтов крепления амортизаторов к рычагам задней подвесной конструкции.

Момент затяжки болтов 105 Нм (10,5 кгс.м. Работаем сменной головкой № 21.

Последовательность действий при замене стоек стабилизатора Largus своими руками

Чтобы заменить стойки стабилизатора на Ларгусе нам понадобится смотровая яма или подъемник. Автомобиль ставим на ручной тормоз. Штатный домкрат пригодится для поджатия стабилизатора или в качестве съемника для втулки. Чтобы вернуть штангу стабилизатора рукой на место потребуется приложить значительное усилие, поэтому используем любые прижимные приспособления.

 Набор инструмента для ремонта

  • плоская отвертка или монтажка;
  • молоток;
  • головки на 18, 13, 10 и вороток;
  • гаечные ключи 18, 10;
  • жидкость типа WD-40
  • специальная струбцина для извлечения центральной резиновой части.

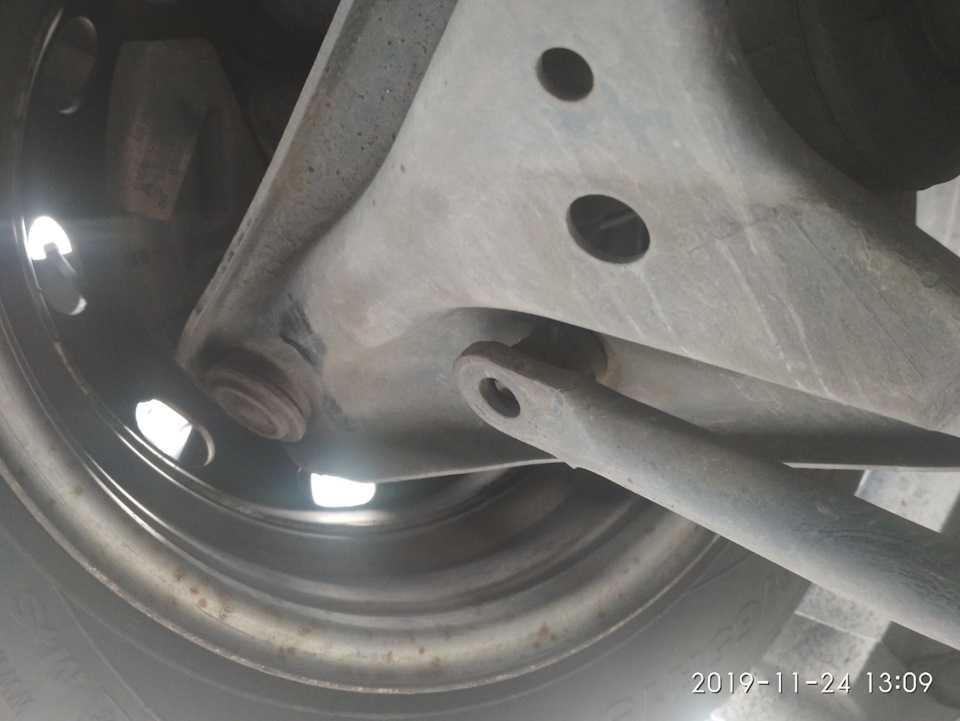

Порядок снятия стойки переднего стабилизатора Ларгус

  • установив машину на возвышении, очищаем места крепления стабилизатора к подрамнику и передним рычагам;
  • откручиваем нижнюю гайку стойки на 13, болт от прокручивания зажимаем струбциной, газовым ключом, или ключом TORX T40 в специальной выемке;

если открутить гайку не получается, то просто срезаем болгаркой эту часть болта;

  • ослабляем гайки крепления подушек стабилизатора к подрамнику головкой на 18, и сам кронштейн чтобы увеличить свободный ход стабилизатора и облегчить извлечение и установку новых втулок;
  • демонтируем резиновую втулку и болт крепления съемником или при помощи молотка;
  • конец растяжки опустится вниз, поэтому его следует поджать домкратом или струбциной;
  • очищаем посадочные места от остатков старой резины и загрязнений.

Поменять стойки стабилизатора рекомендуется сразу парой, даже если одна из них вполне рабочая на вид. Упругие свойства резины со временем ухудшаются, поэтому неравномерная замена может сказаться на управляемости и поведении автомобиля.

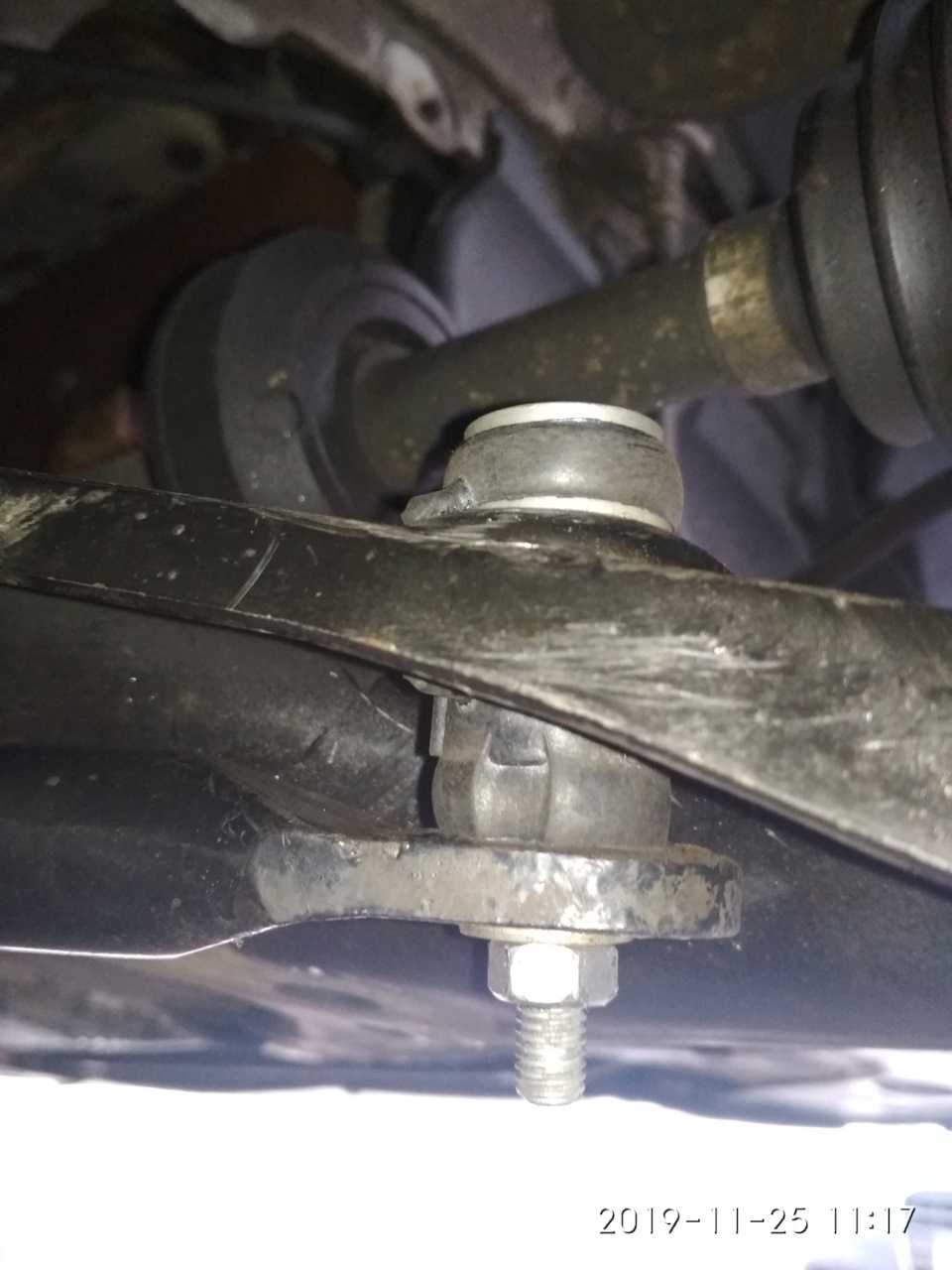

Установка новой запчасти

  • между поджатым стабилизатором и передним рычагом заводим резиновую втулку;
  • вставляем крепежный болт вместе с шайбами и подушками, заворачиваем гайку на 13;
  • аналогично поступаем с противоположной стороной (натянуть стабилизатор будет проще, если заменять узлы сначала с одной, а потом с другой стороны);
  • наносим силиконовую смазку на места соприкосновения резинотехничеких изделий.
  • окончательно затягивают все крепежи только тогда, когда автомобиль стоит на ровной поверхности под своим собственным весом;
  • момент затяжки для стоек стабилизатора – 14 Нм, для подушек штанги – 105 Нм.

Если новые стойки стабилизатора были установлены неправильно или перепутан порядок расположения сайлентблоков, то такая конструкция вскоре заявит о себе громким стуком в подвеске.

Самостоятельная замена стоек переднего стабилизатора только подтверждает высокую ремонтопригодность машин на платформе B0. Такие несложные ремонты доступны рядовому автолюбителю, у которого есть небольшой опыт владения авто. Стоимость замены стоек стабилизатора на Лада Ларгус в сервисе стоит в среднем 700 рублей и выше. Низкая стоимость запчастей и их распространенность позволяют регулярно проводить замену при первых признаках разрушения резиновых частей и появления подозрительных стуков.

Характеристики и конструкция

Подвеска на Ладе Ларгусе зарекомендовала себя как надёжная, мягкая, энергоемкая и максимально простая. Как и многие узлы, она практически без изменений перекочевала с Рено Логан. Производители решили не модернизировать эту деталь Логана, которая была признана автолюбителями как неубиваемая на российских дорогах.

Устройство передней подвески

Основными конструктивными деталями являются следующие элементы:

  • подрамник;
  • рычаги;
  • шаровая опора;
  • сайлентблоки;
  • повторный кулак;
  • ступица;
  • амортизатор с пружиной;
  • стабилизатор поперечной устойчивости.

Опытные автолюбители сразу поймут, что конструктивно – это обычный Макферсон, но есть некоторые непохожие детали. В отличие от остальных моделей Волжского автозавода (за исключением семейства Весты), подвеска Лада Ларгус оснащается подрамником, к которому прикреплены стабилизатор поперечной устойчивости с сайлентблоками.

Передняя подвеска у Ларгуса независимая, а подрамник служит для усиления жёсткости.

Также у предыдущих моделей АвтоВАЗа шаровая опора меняются отдельно от рычага. На Ларгусе используется платформа подвески Логана, поэтому здесь шаровые опоры меняются только вместе с нижним рычагом. При этом надо отдать должное: конструкция подвески надёжная и долговечная.

Следующее отличие Ларгуса – в креплении стабилизатора поперечной устойчивости. Здесь он не приделан жёстко к стойке с амортизатором, он закреплён сразу на нижний рычаг. В этой конструкции отсутствуют так называемые наконечники, которые находятся на тяге соединяющей стойку и стабилизатор. Обычно они со временем изнашиваются и становятся источником шума подвески.

Если не брать во внимание шаровую опору, которая идёт в сборе с нижним рычагом, передняя подвеска Ларгуса простая, а что самое главное ремонтопригодная. В основном проблемы начинают возникать при достаточно активном пробеге (больше 100 000 км)

Из-за простоты устройства и незначительного количества элементов диагностировать неисправность под силу даже новичкам.

Схема задней подвески Ларгус

Особенности задней подвески

Основой всей конструкции служит полунезависимая балка. Внутри нее расположен стабилизатор поперечной устойчивости, который жёстко зафиксирован с нижними рычагами. На последние, в свою очередь (а именно – на усилители), опираются амортизационные пружины.

Главная особенность подвески Ларгуса сзади заключается в том, что пружина и амортизатор не являются единым модулем, а расположены отдельно друг от друга.

Конструктивно задняя подвеска Ларгуса состоит из балки, амортизаторов, пружин и сайлентблоков (не считая креплений и других соединительных элементов). Особых проблем с задней подвеской обычно не бывает, даже при наличии большого пробега. Система как спереди, так и сзади надёжная и легко ремонтируется, к тому же запчасти всегда в наличии.

Задние амортизаторы Лада Ларгус

Амортизационные стойки, именно для рассматриваемой нами модели, выпускает компания Monroe. Задние амортизаторы Лада Ларгус – это неразборная конструкция. В данном случае, используется газовый подпор низкого давления. Замена масляных конструкций должна проводиться только парами.

Производители дают подробные инструкции пользования и обслуживания продукта, акцентируя внимание на том, что замена вышедших из строя задних амортизирующих установок должна меняться на оригинальные комплекты. Это гарантирует заявленный изготовителем срок службы

Однако, в силу тех или иных обстоятельств, наши водители часто ставят вместо оригинала продукцию смежников. О том, какие аналоги используются, читайте ниже.

Амортизаторы Лада Ларгус артикул:

  1. Левого: 6001549248.
  2. Правого: 8200779901.

Длина корпуса 38,5. Ширина штока 12,5. Высота корпуса 382. При этом шток не учитывается. Ход штока составляет 241. Все размеры указанны в миллиметрах.

Аналоги задних амортизаторов

Что касается аналогов largus. Точных данных (размеров) у нас нет. Поэтому не будем вас вводить в заблуждение. Но, авторитетно заявляем, что на рынке запчастей можно выбрать необходимый товар мировых производителей и продукцию российских компаний. Вот некоторые из них:

  1. Интерес вызывает продукция изготовителя Monroe. Можно сделать прямой заказ и сэкономить деньги.
  2. Более мягкими считаются изделия Sachs.
  3. Из отечественных производителей можно выделить российского производителя «SS20», который выпускает несколько линеек. Наибольшую популярность у владельцев largus завоевал комплект «Комфорт». У них приемлемое соотношение цены и качества. Многие отмечают «живучесть» комплекта, хотя жалуются на чрезмерную жёсткость. Лучшие показатели поглощения неровностей дорожного покрытия происходят на скорости 50 км/час.

Выявляем неисправности подвески на Ладе Ларгус: как определить износ стоек

Ресурс выработки стоек стабилизатора в среднем составляет 40-50 000 км пробега, однако эксплуатация транспортного средства по дорогам с недостаточным качеством покрытия или в состоянии перегруженной ходовой части может потребовать замену деталей раньше обозначенного времени. Чтобы определить износ стоек и необходимость в скорой замене комплектующих достаточно лишь:

  • Вывернуть колеса рулем в бок до упора, после чего попытаться руками провернуть колесо, взявшись за диск – ощущение люфта свидетельствует об износе шарниров стоек и требуется незамедлительного ремонта. Пренебрежение заменой в данном случае серьезно нарушает управляемость транспортного средства;
  • Также можно загнать автомобиль на смотровую яму и попросить напарника пораскачивать автомобиль периодическими надавливаниями в районе подкрылок – при наличии люфта, стука или глухих ударов деталь также требуется заменить в срочном порядке.

Для своевременной замены комплектующих рекомендуется осматривать стойки на предмет износа каждые 15 000 км пробега – в частности осматривать втулки на наличие подтеков масла и тестировать непосредственно стойки на предмет люфта. Также необходимость в скорой замене стоек можно выявить наблюдая за поведением транспортного средства, к примеру:

  • При достижении крейсерской скорости или резком торможении автомобиль начинается раскачиваться;
  • Появилась серьезная вибронагруженность руля или машина стала хуже откликаться на манипуляции с рулевым колесом;
  • Во время преодоления ям или лежачих полицейских наблюдаются посторонние звуки или удары в районе подвески;
  • При прохождении поворота автомобиль испытывает крен в противоположную сторону.

Задние амортизаторы для Лада Ларгус

Задние амортизаторы по своим техническим и качественным характеристикам не отличаются от передних, так как производитель, и принцип устройства одинаковые. На обычных Ларгусах задние стойки амортизатора имеют разделение по артикулам на левый и правый, но как и в случае с передними колесами, они одинаковые и взаимозаменяемые. На Ларгус Кросс напротив, на оба задних колеса ставится один артикул.

В данном автомобиле конструкция задней подвески предполагает отдельную установку стоек амортизатора и пружин. Внешне амортизаторы для Ларгус и Largus Cross практически не отличаются по размерам. Но, по конструктивным особенностям установки они немного другие, и имеют различные артикула.

Артикул Диаметр штока, мм Диаметр корпуса, мм Высота корпуса (без учета штока), мм Ход штока, мм
Задние амортизаторы для Лада Ларгус
6001549248 — левый, 8200779901 — правый 12.5 38.5 382 241
Задние стойки амортизатора для Ларгус Кросс
8450009395 (обе стороны) -*

*по размерам задних стоек для Ларгус Кросс точной информации также нет

6001549248

8450009395

Аналоги задних амортизаторов для Ларгус

Оригинальные амортизаторы, как и передние, имеют завышенную цену. Поэтому также очень популярные различные аналоги. Для Ларгус Кросс информация по аналогам отсутствует. А вот заменители задних амортизаторов для обычного Ларгуса собраны в таблице:

Производитель Артикул Цена, руб.
Передние амортизаторы для Лада Ларгус
SS20 SS20228 4100 (комплект, 2 шт.)
KYB 343418 1600
Fenox A22004 1000

Какие амортизаторы выбрать на Ларгус? Идеальный вариант — это конечно же оригинальная запчасть. Если нет желания переплачивать, то можно поискать напрямую от производителя Monroe. Если же нужны амортизаторы помягче — то нужно брать Sachs. Также следует присмотреться к российскому производителю амортизаторов SS20. Имеется несколько линеек, но самая популярная “Комфорт” (именно он и указан в таблицах выше). Они относительно недорогие, живучие, немного жестковаты, но на скоростях за 50 км/ч хорошо поглощают все неровности дороги.

Стойка стабилизатора: устройство и функции

Лада Ларгус отличается от остальных переднеприводных ВАЗов жестким подрамником, к которому крепятся нижние рычаги подвески. В рычаг запрессована шаровая опора амортизаторной стойки со ступицей, а к подрамнику он крепится через 2 сайлентблока. Меняется такой рычаг целиком вместе с шаровой опорой. Стабилизатор поперечной устойчивости диаметром 22 мм закреплен снизу подрамника, а его концы уже крепятся к рычагам посредством резинометаллических втулок. У такой конструкции есть свои преимущества: жесткость соединения, простота ремонта и диагностики, солидный запас прочности узла, компактность.

Стойка стабилизатора ларгус отличается от аналогичных узлов на других автомобилях. В ней отсутствуют шаровые узлы, а весь узел состоит из 4 деталей: длинный болт, резиновые демпферы, резинометаллический корпус, крепежная гайка. Подобное конструктивное решение встречается на всех автомобилях платформы B0, в том числе в версиях кросс.

Основные функции стоек:

  • гасят колебания машины на неровностях;
  • обеспечивают постоянный прижим колес к дороге;
  • улучшают маневренность, скорость выполнения переставки;
  • равномерно распределяют нагрузку на передние колеса автомобиля.

Когда менять амортизаторы лада ларгус

Важно знать, когда выполнять ремонт. Для этого необходимо владеть информацией о реальных сроках работы амортизационных стоек

Информацию можно почерпнуть из технических характеристик и сервисных документов, которые предоставляет производитель.

Изготовители указывают разный эксплуатационный срок, который колеблется в пределах 50-60 тыс. км пробега авто. Однако, учитывая состояние дорожного покрытия стран постсоветского пространства, можно уверенно сбросить данные изготовителя на 10 тыс. км.

Подходя к вопросу ремонта машины нужно определиться с рабочим инструментом. Об этом ниже.

В заключение

Выполнить операции по замене можно своими силами

Для этого достаточно загнать машину на яму и принять меры предосторожности, о которых упоминалось ранее

Если есть сомнения в собственных силах, следует ответственность переложить на плечи профессионалов сервисного центра. Мастера гарантированно и качественно выполнят монтаж/демонтаж, поставят новые пары и дадут гарантии на проведенные работы.

По какому пути идти, решать вам. Главное, чтобы техническое лечение было проведено вовремя, что обезопасит вас и других участников дорожного движения от непредвиденных ситуаций.

Когда возникнет необходимость заменить опору передней или задней стойки на автомобиле Лада Ларгус, смело обращайтесь в наш магазин. Мы предложим варианты, которые устроят вас по качеству и цене. В случае необходимости организуем доставку в нужное место.
