Замена стеклоподъемника lada 2114 (ваз 2114)

Устройство и виды стеклоподъемников

Стеклоподъемник ВАЗ 2115, ВАЗ 2114 и других моделей машин данной серии может быть двух основных видов. Кардинальных отличий механизмы на ВАЗ 2115 или 2114 от других моделей семейства не имеют.

Первый из них — это разборные. Они состоят из двух частей, мотора и трапеции, которые соединяются болтами с тонкой резьбой. При необходимости, можно заменить одну из этих деталей, оставляя другую. Раньше это был самый выгодный вариант, так как ремонт стеклоподъемника оказывался значительно дешевле. Чаще всего приходилось снимать и менять трапецию.

Но в последние годы найти качественную трапецию в продаже достаточно сложно. Практически все, что есть в магазинах, служат месяц или два, а потом снова требуют замены. Поэтому разборные модели устройств уже не такие популярные.

Вторым вариантом являются неразборные модели. Они цельные и не позволяют осуществлять замену отдельных деталей. Зато, новый неразборный заводской стеклоподъемник для ВАЗ 2113 и других моделей может прослужить до 3-5 лет, не требуя замены. А при адекватной эксплуатации даже дольше.

Помимо таких видов, устройства различают еще по принципу действия. Это механические и электростеклоподъемники ВАЗ 2114 и других моделей. Последние также подразделяются на рычажные, тросовые и реечные. Основное их различие — какие образом передается импульс движения от двигателя пластине, удерживающей стекло. Это может осуществлять тросом, рычагом или при помощи системы реек.

Инструкция по замене электродвигателя

Ремонт стеклоподъемника может включать в себя разные этапы в зависимости от поломки. В данном случае мы расскажем, как отремонтировать стеклоподъемник, заменив его электродвигатель, как сказано выше, эта проблема является одной из самых частых.

Процесс замены рассмотрен на примере автомобиля Лада Калина:

1. Сначала необходимо купить новый электродвигатель, который продается в корпусе с редуктором. Демонтируется обшивка двери – эту операцию нельзя выполнять на морозе, поскольку обшивка фиксируется при помощи пластмассовых пистонов, которые быстро сломаются.
2. Открутите все саморезы и другие крепления, фиксирующие внутреннюю ручку.
3. Все провода нужно отключить, для большего удобства можно демонтировать акустические колонки. После этих действий откручивается стекло, которое зафиксировано в направляющих. Чтобы стекло опустилось на дно, необходимо открутить еще четыре винта, для этого используется ключ на 10. Снизу стеклопакета имеется шторка, ее необходимо снять.
4. Непосредственно сам стеклоподъемник крепится на гайках и направляющих, сам электродвигатель зафиксирован еще тремя гайками. Блок можно вытащить через технологические отверстия в двери. Если вы разберете редуктор, то электродвигатель рассыпется на две части. В общем, редуктор необходимо демонтировать и заменить на новый, произведя дальнейшую сборку в обратном порядке. Перед эксплуатацией тросик редуктора следует смазать.

Причины неисправности

Итак, мы плавно подошли к вопросу неисправностей. Как быть, если стеклоподъемник не может опускаться или подниматься? Перед тем, как снять стеклоподъемник, разбирать и починить его в своем авто, давайте разберемся в основных причинах. Если не работают задние стеклоподъемники или передние, причина может иметь как электрический, так и механический характер.

Сбои в электрике

В первую очередь, если перестал работать стеклоподъемник, необходимо произвести диагностику предохранительного элемента, отвечающего за функциональность системы. Если вы поймете, что не работает электростеклоподъемник из-за предохранителя, то его нужно просто заменить. Но если предохранитель рабочий, то нужно будет замерить напряжение на клеммах электромотора. Такую задачу можно осуществить при помощи обычной лампы на 12 вольт или используя тестер.

Если вы обнаружите, что не работает водительский стеклоподъемник или на любой другой двери из-за напряжения, то нужно дальше проверять:

• проводку;
• реле;
• блок управления системой.

Иногда автовладелец думает, что сломался стеклоподъемник, если после открытия стекла оно автоматически начинает закрываться, пока в замке зажигания не повернется ключ. Как правило, в этом случае проблема кроется в контактах, которые следует зачистить. Значительно реже, но все же бывает, что ремонт электростеклоподъемников включает в себя замену или ремонт кнопки.

Механические дефекты механизма

Если после измерения напряжения вы поймете, что ток в системе есть, но при этом не опускается или в принципе не работает стеклоподъемник, вероятнее всего, проблема механическая. Как правило, в таком случае устройство что-то мешает, поэтому придется разбирать дверь и искать причину. Значительно реже причина кроется в вышедшем из строя электродвигателе (автор видео – канал В гараже у Сандро).

Как поднять стекло, если сломался ЭП, – вариантов несколько:

1. Приобрести ремкомплект стеклоподъемника и отремонтировать устройство, после чего полноценно пользоваться системой.
2. Попробовать взять руками стекло с двух сторон и потянуть его вверх. Если стекло падает после поднятия, то придется разбирать дверь и подставлять под него опору соответствующего размера.
3. Если руками поднять стекло не получается, можно взять рыболовецкий крючок на леске и опустить его в карту двери. Вам необходимо попытаться поддеть стекло и поднять его.

Немного теории

Электрические стеклоподъемники давно вошли в обиход автолюбителей, они значительно повысили уровень комфорта в машине. Естественно, как и все прочее, данное нововведение было внедрено на практике иностранными производителями. Отечественный автопром подхватил эту идею значительно позже.

Если говорить отвлеченно, то по качеству сборки, иностранные производители на голову опережают российский автопром (впрочем есть и значительные отличия в ценах, обслуживание и комплектующие).

Что это значит? Все очень просто, ценителю российских автомобилей придется постоянно бороться с возникающими мелкими (и не всегда мелкими) проблемами, такими как сломанные стеклоподъемники.

Если ваша машина комплектовалась стеклоподъемниками с механическими ручками, то причина поломки легко находима. Скорее всего, кто-либо, водитель или пассажир, приложили лишние усилие и механизм дал слабину. В этом случае, необходимо разбирать дверь авто с внутренней стороны, снимаю всю обшивку.

В случае, если не работает электроподъемник, то тут тоже все достаточно просто. Дверь, на которой произошла подобная проблема, следует разобрать аналогичным способом. Механизм электроподъемников стекол состоит из неразборного моторчика, которые может элементарно сгореть и требовать замены. Также от него идет тросик с планкой. Перед заменой, естественно, необходимо проверить, поступает ли электрический сигнал на моторчик.

Возможно причина кроется не в самом механизме, а допустим, в неисправной кнопке, либо в прочей электрике. Необходимо проверить предохранители, которые располагаются под рулем справа (под крышкой, подробнее изучайте в инструкции к пользователю автомобиля).

За стеклоподъемники, обычно, отвечает предохранитель F5. Если предохранитель оказался целым, далее мультиметром измеряем напряжение на клеймах моторчика. Для этого можно использовать обычную лампочку на 12В.

Нет напряжения? Необходимо тщательно проверить проводку, идущую от моторчика, осмотрите реле и блок управления. Очень часто автомеханикам приходится видеть проблемы с кнопкой, которой управляется стеклоподъемник. Не стоит ее чинить, если проблема в ней, просто замените.

Это не дорого и в будущем не будет приносить головной боли. Если напряжение на двигателе есть, а он не срабатывает, скорее всего у него запала щетка привода. Решить эту проблему можно нажав на кнопку и провернув ось моторчика. При обрыве тросика, требуется полная его замена.

Как вы видите, все достаточно просто. Причины, по которым не работает стеклоподъемник на ВАЗ 2114, весьма тривиальные и требуют лишь внимательности. Даже новичок справиться с их решением.

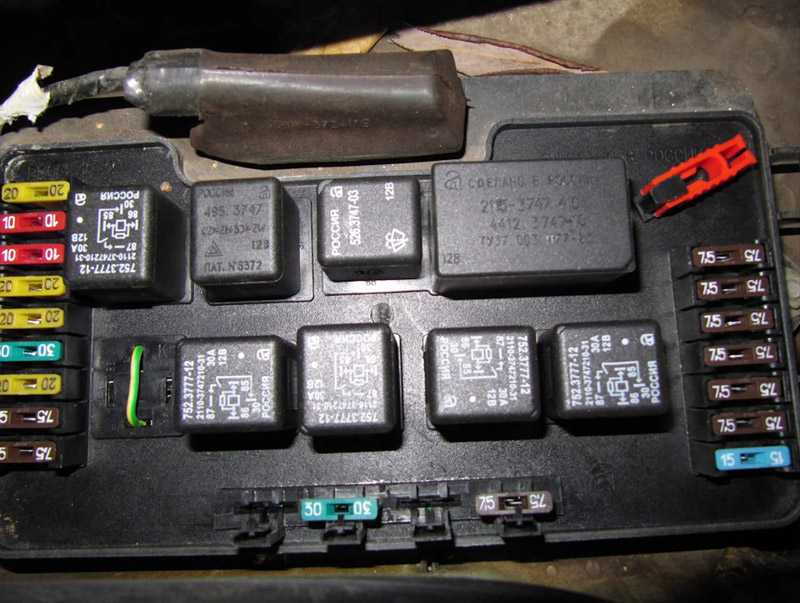

Неисправность в блоке предохранителей

Одной из причин, почему не работает стеклоподъемник на ВАЗ 2114, является проблема с монтажным блоком. Откройте крышку блока и, с помощью нанесенного на ней рисунка, определите местоположение интересующего предохранителя. Оцените состояние вставки плавкой, через которую питаются стеклоподъемники. Если она целая, проверьте реле.

Осмотрите состояние ножек реле и предохранителя. На них не должно быть налета. При наличии такового, используйте WD-40, но лучше демонтировать блок полностью и, лишь после этого, произвести его очистку. Наличие налета является свидетельством попадания внутрь влаги, что приводит к ухудшению проводимости контактов. Если добросовестно подойти к удалению налета, то стеклоподъемники заработают. Минус в том, что, после очередных осадков, ситуация может повториться — появится налет, а механизм перестанет работать.

Для проверки реле, установите на его место заведомо исправное устройство, такого же типа. К примеру, можно взять реле, через которое питается фара дальнего света. Если после перестановки, стеклоподъемники начали работать, выбросьте вышедшее из строя реле, купите и поставьте новую деталь.

Если проверка предохранителя показала, что тот сгорел, замените деталь и проверьте работоспособность стеклоподъемников. Если механизм начал работать, проблема решена. На отечественных машинах ВАЗ, бывают ситуации, когда предохранители сгорают, без какой-либо причины.

Хуже, если вы поставили новую вставку плавкую, а она сразу перегорела. Это свидетельствует о наличии замыкания в цепи. Причиной может быть перебитый провод или поврежденная изоляция, из-за чего «плюс» попадает на массу машины. В таком случае, решение проблемы лучше поручить опытным автоэлектрикам.

Почему не работает стеклоподъемник на ВАЗ 2115? Как снять старый и установить новый стеклоподъемник?

Многие автовладельцы сталкиваются с ситуацией, когда не работает стеклоподъемник на ВАЗ 2115.  В результате неисправности, возникает множество проблем, в первую очередь, связанных со снижением комфорта. Несмотря на простоту конструкции механизма стеклоподъемников, их надежность оставляет желать лучшего.

Кроме того, предохранительный блок смонтирован под капотом и находится в непосредственной близости от места, для стока воды. По этой причине, риск попадания влаги в монтажный блок, с последующим замыканием контактов или их окислением, очень высок.

Рассмотрим, почему не работает стеклоподъемник на ВАЗ 2115. Причин может быть несколько:

1. Окисление контактных соединений.
2. Поломка одного или нескольких элементов управления.
3. Потеря питания.

В некоторых случаях, деталь можно починить, а в других – остается только снять нерабочий стеклопоъемник и заменить его новым устройством. Наиболее распространенной причиной поломки стеклоподъемника является выход из строя кнопки. Именно с этой неисправности начнем, в первую очередь.

Как найти причину неисправности и отремонтировать электрический стеклоподъемник на ВАЗ 2115 — смотрите в видео ниже.

Причина — поломка кнопки

Владельцы автомобилей ВАЗ, со временем, начинают замечать, что работа стеклоподъемников замедляется. Причиной могут быть проблемы с кнопками механизма. Внутри детали, имеется контакт между пластинками, качество которого, с годами, ухудшается. Со временем, контакт вообще может пропасть. Как результат, не работает стеклоподъемник, на ВАЗ 2115 или на другой модели отечественного производителя.

Главная причина, почему кнопка может поломаться — отказ одного из стеклоподъемников. Вероятность того, что обе кнопки выйдут из строя, крайне низка. Стоит отметить, что упомянутые детали имеют идентичную конструкцию, что дает возможность для эксперимента. Вместо неисправного элемента, можно установить кнопку с заведомо исправной детали.

Как вариант, выполните замену на двери водителя, для чего, с помощью ножа или плоской отвертки, подденьте кнопки и демонтируйте их из фишек. Далее, установите, на место поломанной, исправную кнопку и подключите ее. Если ранее неисправный стеклоподъемник начал работать, то причина проблемы лежит в кнопке, и ее необходимо заменить (отремонтировать).

Как сделать ремонт кнопки стеклоподъемника?

Наиболее простой путь — сходить в любой автомобильный магазин и приобрести, для замены, новую кнопку. При отсутствии средств или нежелании тратить деньги, идите другим путем — демонтируйте вышедшую из строя кнопку и отремонтируйте ее. Суть восстановительных работ подразумевает зачистку и восстановление качества контактов. К слову, такие манипуляции могут помочь, при замедлении работы стеклоподъемника.

Далее, действуйте так:

1. Подготовьте рабочее место, где будет производиться работа. Оно должно иметь хорошее освещение.
2. Осмотрите изделие. На корпусе, с двух сторон, предусмотрены защелки, которые необходимо загнуть и демонтировать верхнюю часть.
3. Снимите «качельку», для чего нажмите на нее.
4. Демонтируйте металлические пластинки.

После выполнения рассмотренной работы, вы получаете доступ к плате. Достаньте ее, путем выпаивания. С помощью маркера, сделайте пометки, чтобы в будущем не ошибиться с установкой.

Демонтированную плату уберите в сторону и сделайте следующие шаги:

1. Отогните контакты, которые находятся сверху и прижимаются к нижней контактной группе. Суть действия в том, чтобы получить достаточный зазор для очистки.
2. Зачистите контакты, с помощью наждачной бумаги.
3. Соберите кнопку в последовательности, обратной разборке механизма.
4. Установите кнопку в машину, после чего проверьте ее работоспособность.
5. Если все сделано правильно, то кнопка сработает и будет выполнять свои задачи, не хуже новой детали.

Видео: Ремонт кнопки стеклоподъёмника

Как заменить стеклоподъёмник двери на ВАЗ 2113-ВАЗ 2115?

Примечание! Стеклоподъёмник что на задней, что на передней двери заменяется практически идентично, правда там есть небольшие нюансы но на это можно даже и внимания не обращать и поэтому если вы научитесь спереди стеклоподъёмник заменять, то и на задней двери вы его так же сможете заменить и наоборот, но вот только есть одно Но! Стеклоподъёмник можно заменить как при снятом стекле с двери, так и на установленном стекле (Как вы будете делать решать вам, если стекло снимать не захотите, то в таком случае его просто отвёрткой можно будет зафиксировать, но если вдруг дверь сильно шелохнётся, то стекло может упасть и разбиться, на снятом же стекле такого у вас уже не произойдёт), если вы хотите всё таки его снять, то в таком случае прочтите статью под названием: «Замена стекла на ВАЗ», если же стекло снимать не хотите и уверены в том что он не упадёт, тогда приступайте к прочтению статьи мы в ней как раз описали процесс замены стеклоподъёмника при установленном стекле на двери автомобиля!

Снятие:

1) Начнём с передних дверей, но даже если вы заменяете стеклоподъёмники только лишь на задних дверях (А это пункт 2) то всё равно изучите пункт 1, потому что они между собой взаимосвязаны и из этих всех пунктов вы поймёте больше, чем прочитаете только лишь один из них, в общём перед заменой не важно на какой двери но нужно будет снять с неё обшивку, потому что механизм находиться внутри двери и не сняв обшивки вы до него просто не доберётесь (О том как снять обшивку, читайте в статье: «Замена передней двери на автомобиле» пункты 1-8), после того как обшивка снята, разъедините между собой колодку проводов и разъём которые на стеклоподъёмник идут (см. фото 1), после чего выверните все гайки (Их всего три) которые крепят сам механизм к двери (см

фото 2) и после этого выверните два болта крепления ползунка стеклоподъёмника к самой обойме стекла (см. фото 3), когда болты будут откручены, поднимите стекло в самый верх если вы его не сняли и зафиксируйте его в таком положение (Можно при помощи отвёртки зафиксировать см. фото 4, или же помощника попросить подержать в верхнем положении стекло можно).

Примечание! Чтобы механизм стеклоподъёмника можно было вынуть из двери и тем самым полностью снять, выверните ко всему этому два винта которые ручку открывания двери к автомобилю крепят (см. фото 1), после отворачивания винтов, снимите ручку протолкнув её для этого во внутреннюю часть двери и через вырез в двери её тем самым выведите (см. фото 2), затем с помощью тонких плоскогубец или же пассатижей или просто рукой можно, отсоедините резиновый держатель который тягу на ручки удерживает (см. фото 3) и после этого тягу от ручку отсоедините и вы сможете полностью снять её таким образом с автомобиля (см. фото 4) и поэтому когда ручка будет снята, выньте сам механизм стеклоподъёмника через тот же самый вырез в двери автомобиля!

2) Что касается задней двери и стеклоподъёмника, для того чтобы его снять, берите в руки гаечный ключ и с его помощью выверните три гайки которые сам механизм к двери крепят (см. фото 1), как только гайки будут откручены, два болта выкручивайте которые к обойме стеклоподъёмника ползунок со стеклом крепят (см. фото 2), после этого таким же образом зафиксируйте стекло как и в первом пункте описано (см. фото 3) и в завершение, когда стекло находиться уже в неподвижном состоянии, выверните три гайки крепления механизма к двери (см. фото 4) и так же ухватившись за него рукой, выньте из двери и тем самым полностью снимите.

Установка:

Устанавливается всё на свои места в обратной последовательности или если сказать по проще, то в обратном порядке снятию всё на свои места ставиться.

Интересный ролик по ремонту стеклоподъёмника передней двери, вы можете увидеть в ролике который закреплён на нашем сайте чуть ниже:

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Ваз на метане

Диодные задние фары на ваз 2110

Как на ваз 2107 подключить сигнализацию

Как почистить карбюратор на ваз 2105

Ваз 2109 если ломается замок багажника

Внутренний замок водительской двери ваз 2110, схема, снятие и регулировка

Не выжимается сцепление на ваз 2106

Ваз 2110 медленно сбрасывает обороты — причины неисправности

Почему плохо работает стеклоподъемник?

1. Причина первая — плохая смазка механизма стеклоподъемника. В процессе эксплуатации механизм ЭСП постепенно теряет смазку, в результате чего стекла медленно опускаются или поднимаются. Решение проблемы заключается в том, чтобы снять дверную карту, после чего все рабочие детали смазываются. Если после смазки механизма стеклоподъемника проблема не устраняется продолжаем ее поиски.
2. Нередко причина может заключаться в плохой регулировке самого стекла. То есть, ситуация, когда само стекло неправильно установлено на подъемной планке. В таком случае необходимо снять дверную карту и отрегулировать положение стекла при помощи регулировочной гайки, после чего проверить работу ЭСП.

1. Заводской дефект. Если с механизмом все ок, и стекло стоит как надо, советую проверить направляющие, по которым движется само стекло. То есть речь о тоннеле, в котором ходит стекло. Как показывает горький опыт, именно этот заводской дефект нередко становится причиной, по которой медленно поднимает стеклоподъемник. Из-за сужения направляющих возникает дополнительное сопротивление, в результате которого мотор замедляется и стекло замедляется. Ваша задача понять в каком именно месте возникает сопротивление и попытаться исправить это. Работа довольно простая и состоит в том, чтобы снять бархотки и немного расширить место сужения металла.

1. Причина четвертая — плохая смазка направляющих. Иногда в процессе эксплуатации направляющие или правильнее было бы сказать тоннель, по которому двигается стекло изнашивается, истирается, загрязняется и т. д. В итоге стекло испытывает излишнюю нагрузку и сопротивление, что естественно приводит к тому, что стеклоподъемник медленно поднимает стекло. Решается проблема довольно просто, берем ватные палочки и производим очистку тоннеля от грязи и песка. После чего берем смазку, это может быть силиконовая смазка или WD-40, или что-то альтернативное и производим смазку направляющих. Смазки не жалеем, но и не кладем в избытке, просто обильно промазываем места скольжения стекла, затем проверяем результат.

1. Износ бархоток. Из-за повышенного износа бархоток, или проще говоря уплотнителей стекол, последние могут подниматься медленнее. Однако если проблема именно в этом, то скорее всего плохо будут работать стеклоподъемники всех дверей. Решение данной проблемы состоит в том, чтобы заменить изношенные бархотки, после чего проблема должна уйти.

1. Неисправность электропривода стеклоподъемников или плохой контакт. Если с мотором, который поднимает стекло что-то не так или есть плохой контакт в соединениях, то проблем с подъемом и опусканием стекол вам не избежать. Некорректная работа привода, как правило, проявляется в обе стороны, то есть подъем/опускание, однако чаще всего, труднее дается именно опускание. Для того чтобы исправить данную проблему необходимо снять электромотор, проверить его исправность, произвести смазку и т. д. После этого снова проверяем работу ЭСП.

Если все вышеописанные шаги выполнены, то проблема, скорее всего, должна уйти, если этого не произошло, следует продолжить поиски или произвести полную замену ЭСП. На этом у меня все, жду ваших вариантов решения данной проблемы! Возможно кому-то из вас доводилось сталкиваться с ситуацией, когда плохо поднимает стеклоподъемник, буду признателен если опишете свой случай, а также способ решения данной проблемы. Пока!

Стеклоподъемник медленно поднимает стекло — что делать? Есть решение!

Всем привет! Дорогие друзья, все вы в курсе того, какие «косяки» и недочеты приходится устранять каждому из нас «счастливых» обладателей отечественных авто марки ВАЗ. Сегодняшняя статья — это очередное спасительное решение для тех, кто столкнулся с проблемой плохо работающих свеклоподъемников.

Электростеклоподъемники (ЭСП) на иномарках устанавливаются уже десятки лет, поэтому проблем с ними, как правило, нет никаких, чего не скажешь о ВАЗах. На «наших» ласточках такое чудо встречается каких-то 10 лет и то как показывает практика старые добрые «мясорубки» в виде простой механической ручки работали куда более надежно. Ближе к делу! Замечен дефект на многих моделях от 2109 до 2115, где стекло, как правило, переднее правое плохо поднимается. Причем стеклоподъемники медленно поднимают где-то от середины или даже ниже, стекло замедляется или вовсе перестает подниматься. При этом водители помогают ЭСП либо рукой, либо «красным словцом».

Как сделать ремонт кнопки стеклоподъемника?

Наиболее простой путь — сходить в любой автомобильный магазин и приобрести, для замены, новую кнопку. При отсутствии средств или нежелании тратить деньги, идите другим путем — демонтируйте вышедшую из строя кнопку и отремонтируйте ее. Суть восстановительных работ подразумевает зачистку и восстановление качества контактов. К слову, такие манипуляции могут помочь, при замедлении работы стеклоподъемника.

Далее, действуйте так:

1. Подготовьте рабочее место, где будет производиться работа. Оно должно иметь хорошее освещение.
2. Осмотрите изделие. На корпусе, с двух сторон, предусмотрены защелки, которые необходимо загнуть и демонтировать верхнюю часть.
3. Снимите «качельку», для чего нажмите на нее.
4. Демонтируйте металлические пластинки.

После выполнения рассмотренной работы, вы получаете доступ к плате. Достаньте ее, путем выпаивания. С помощью маркера, сделайте пометки, чтобы в будущем не ошибиться с установкой. Демонтированную плату уберите в сторону и сделайте следующие шаги:

1. Отогните контакты, которые находятся сверху и прижимаются к нижней контактной группе. Суть действия в том, чтобы получить достаточный зазор для очистки.
2. Зачистите контакты, с помощью наждачной бумаги.
3. Соберите кнопку в последовательности, обратной разборке механизма.
4. Установите кнопку в машину, после чего проверьте ее работоспособность.

Если все сделано правильно, то кнопка сработает и будет выполнять свои задачи, не хуже новой детали.

Распространенные неисправности

Одной из самых распространенных неисправностей является стирание шестерни. Обычно используется пластмассовая, которая со временем быстро стирается. Симптомом такой проблемы является рокот и треск, который слышен при подъеме или опускании стекла.

Также, может перегореть автоматический выключатель на электрических стеклоподъемниках, из-за чего ну будет работать включение. Еще, проблемы могут возникнуть с задними дверями. Они или вообще перестают работать или реагируют на нажатие клавиши с главного блока, но не на самих дверях. Проверьте проводимость тока.

Из строя может выйти и электрический моторчик. Для исправления нужно будет проверить напряжение в нем и проводку. Также может произойти механическое повреждение направляющих.
